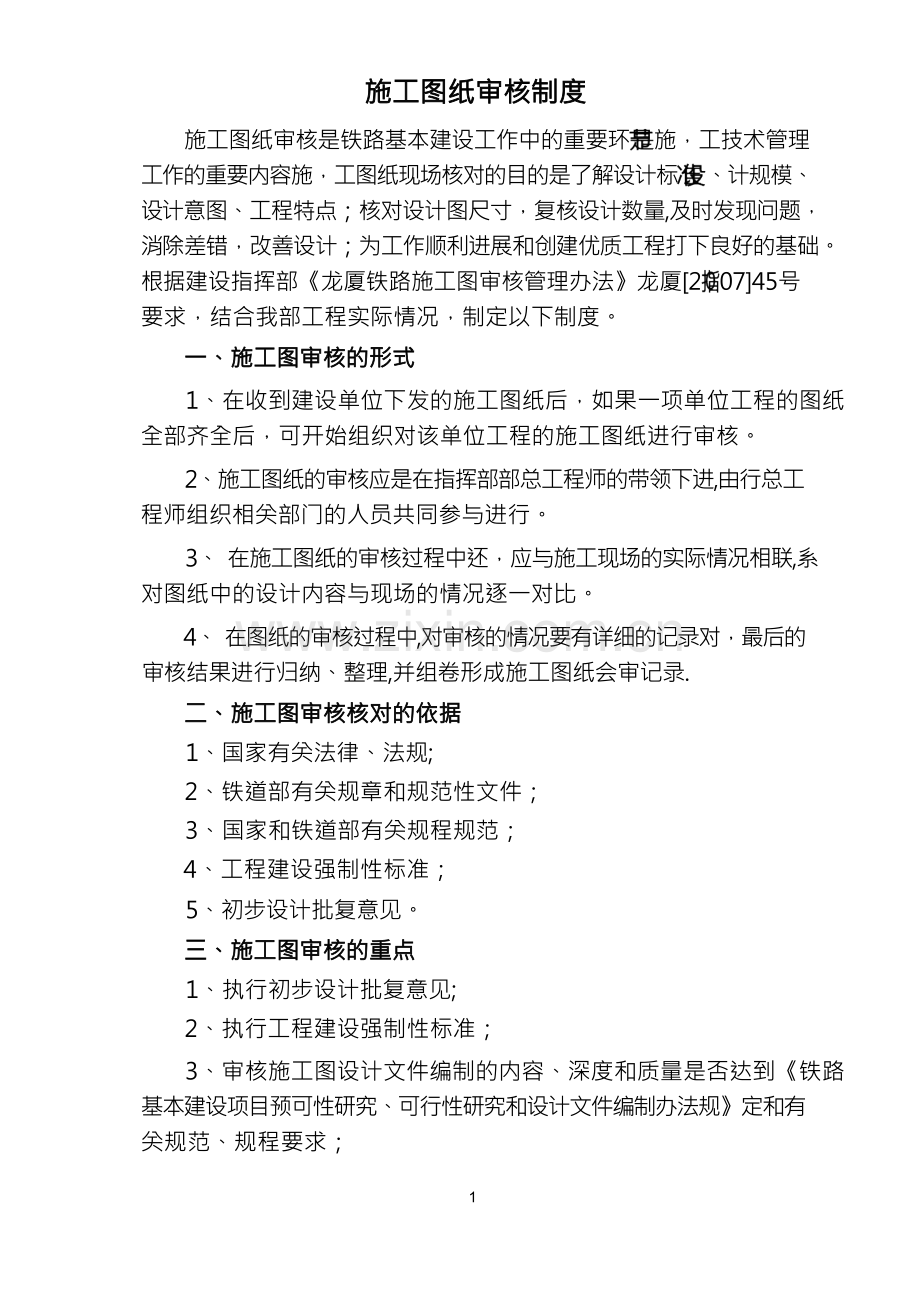

施工图纸审核制度
施工图纸审核是铁路基本建设工作中的重要环施，工技术管理 工作的重要内容施，工图纸现场核对的目的是了解设计标、计规模、 设计意图、工程特点；核对设计图尺寸，复核设计数量,及时发现问题， 消除差错，改善设计；为工作顺利进展和创建优质工程打下良好的基础。 根据建设指挥部《龙厦铁路施工图审核管理办法》龙厦[207]45号 要求，结合我部工程实际情况，制定以下制度。
一、施工图审核的形式
1、在收到建设单位下发的施工图纸后，如果一项单位工程的图纸 全部齐全后，可开始组织对该单位工程的施工图纸进行审核。
2、施工图纸的审核应是在指挥部部总工程师的带领下进,由行总工 程师组织相关部门的人员共同参与进行。
3、 在施工图纸的审核过程中还，应与施工现场的实际情况相联,系 对图纸中的设计内容与现场的情况逐一对比。
4、 在图纸的审核过程中,对审核的情况要有详细的记录对，最后的 审核结果进行归纳、整理,并组卷形成施工图纸会审记录.
二、施工图审核核对的依据
1、国家有关法律、法规;
2、铁道部有关规章和规范性文件；
3、国家和铁道部有关规程规范；
4、工程建设强制性标准；
5、初步设计批复意见。
三、施工图审核的重点
1、执行初步设计批复意见;
2、执行工程建设强制性标准；
3、审核施工图设计文件编制的内容、深度和质量是否达到《铁路 基本建设项目预可性研究、可行性研究和设计文件编制办法规》定和有 关规范、规程要求；
4、审核工程措施、工点技术措施、施工过渡措施、安全措施；
5、审核防火、节能、环保、水保措施；
6、审核工程数量、设备和材料数量、用地及拆迁数量，并与初步

1
设计数量进行对比，检查投资检算编制和工程投资控制效;果
7、审核标准设计图选用；
8、设计文件总体性和专业间的衔接。
四、施工图审核内容
1、 对施工图纸的审核必须仔细、完整,通过对图纸的审核着重了解 设计标准、设计意图、主要技术条件，结构类型，水文地质，对施工中 的一些特殊要求等。
2、在审核过程中，还应审核重点工程的施工组织设计方案，相邻 段工程的整体性，各专业的配套衔接关系，施工过渡方案，主要工程数 量，需要材料、设备、劳动力数量、征地拆迁数,程概预算的各项 费用、费率等。
3、对单位工程施工图纸的整体内容进行审核后，还需对各单项工 程的设计文件逐个逐段进行审核还，应到现场进行核对，重点审核线路 平、 纵断面图有关数据，如曲线要素、坡度、 高度和桥、涵、 隧道、 站 场、 挡护工程等建筑物的位置、结构形式、各部尺寸，并对照有关的标 准设计图进行审查核对。
三、施工图审核的处理
1、 对图纸审核过程中发现的所有问题按要求填写到设计文件审核 表中，报送到监理、设计和建设单位。
2、对部分审核发现的问题还可提出处理建议，按工程项目分别填 入审核表中，需要办理手续的，及时向监理、设计和建设单位报送申请 报告.
3、未经审核的施工图纸，严禁用于施工，对未经审核而进行施工 造成损失的，依据公司有关管理文件追究相关人员的责任。
