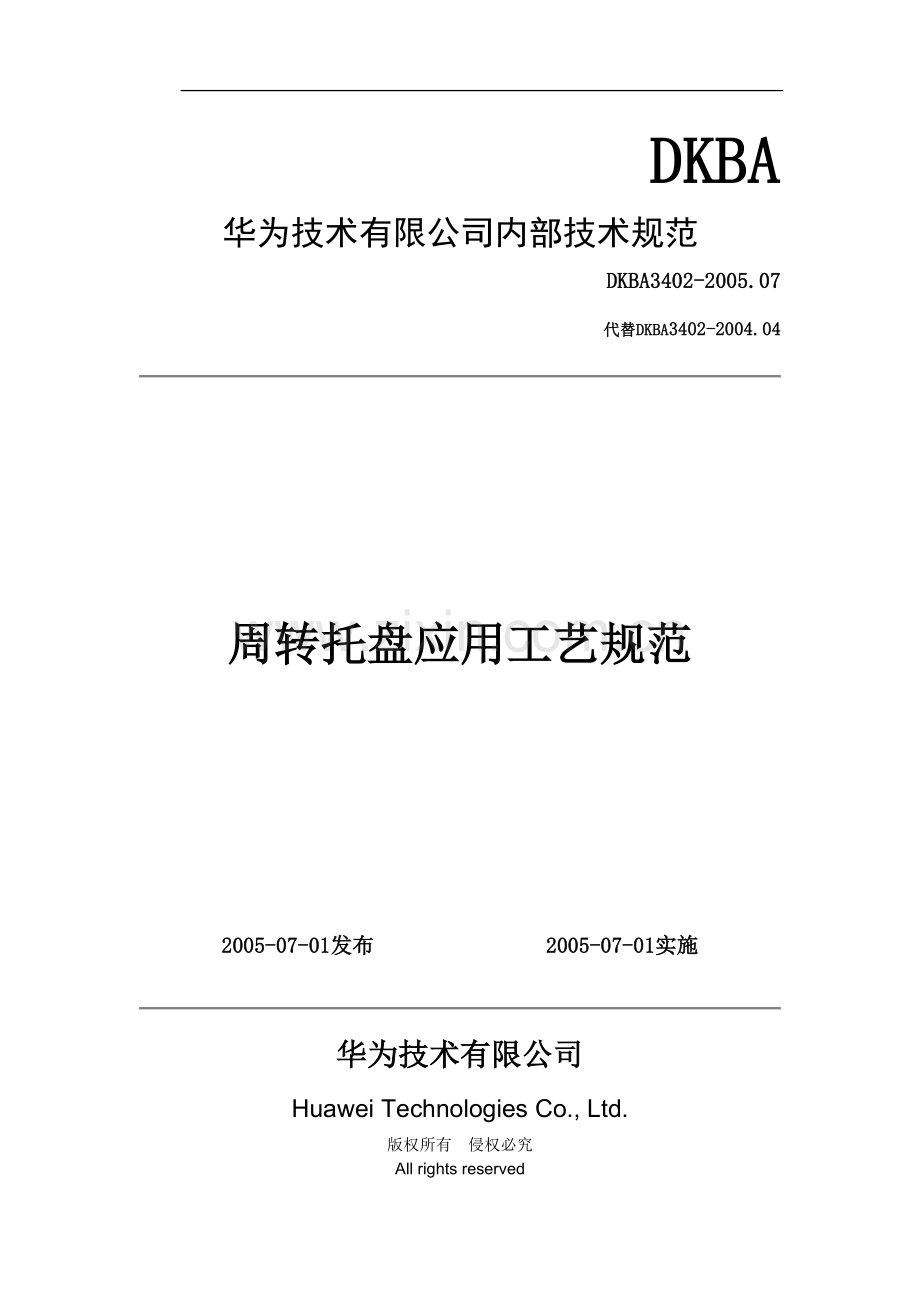

DKBA
华为技术有限公司内部技术规范
DKBA3402-2005.07
代替DKBA3402-2004.04

周转托盘应用工艺规范

2005-07-01发布 2005-07-01实施

华为技术有限公司
Huawei Technologies Co., Ltd.
版权所有 侵权必究
All rights reserved

密级： 内部公开
confidentiality level DKBA3402-2004.04

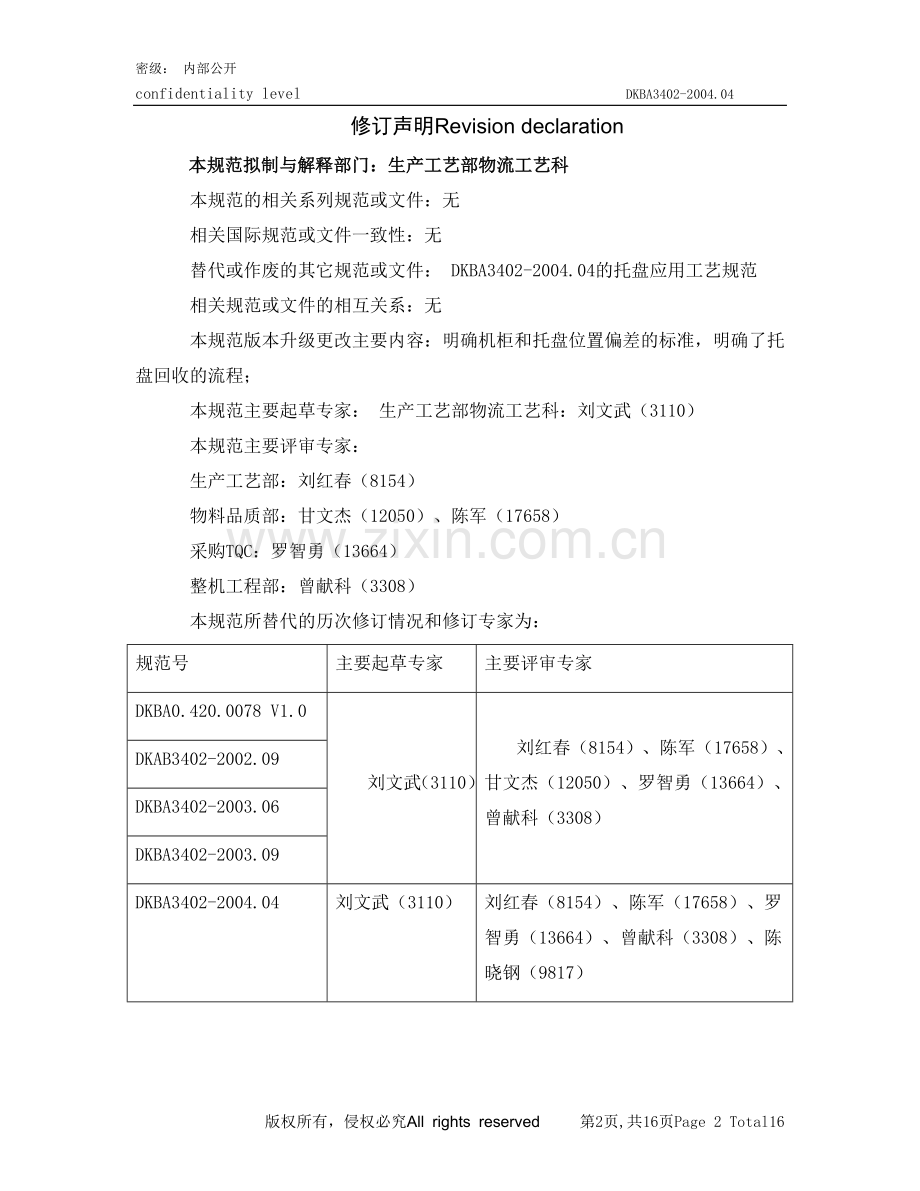

修订声明Revision declaration
本规范拟制与解释部门：生产工艺部物流工艺科
本规范的相关系列规范或文件：无
相关国际规范或文件一致性：无
替代或作废的其它规范或文件： DKBA3402-2004.04的托盘应用工艺规范
相关规范或文件的相互关系：无
本规范版本升级更改主要内容：明确机柜和托盘位置偏差的标准，明确了托盘回收的流程；
本规范主要起草专家： 生产工艺部物流工艺科：刘文武（3110）
本规范主要评审专家：
生产工艺部：刘红春（8154）
物料品质部：甘文杰（12050）、陈军（17658）
采购TQC：罗智勇（13664）
整机工程部：曾献科（3308）
本规范所替代的历次修订情况和修订专家为：
规范号
主要起草专家
主要评审专家
DKBA0.420.0078 V1.0
刘文武（3110）
刘红春（8154）、陈军（17658）、甘文杰（12050）、罗智勇（13664）、曾献科（3308）
DKAB3402-2002.09
DKBA3402-2003.06
DKBA3402-2003.09
DKBA3402-2004.04
刘文武（3110）
刘红春（8154）、陈军（17658）、罗智勇（13664）、曾献科（3308）、陈晓钢（9817）

版权所有，侵权必究All rights reserved 第2页,共16页Page 2 Total16
密级： 内部公开
confidentiality level DKBA3402-2004.04
目 录
1. 托盘的技术要求 5
1.1 托盘分类及应用范围 5
1.2 托盘的材料使用要求 6
1.3 托盘的尺寸与结构 7
2 托盘的使用要求 8
3、 附录 9
附录一：机柜周转用托盘和机柜编码对照表 15
附录二：机柜栈板回收登记表 20
4. 参考文献 20

版权所有，侵权必究All rights reserved 第16页,共16页Page 16 Total16
托盘应用工艺规范
范围 scope:
本标准规范了华为技术有限公司周转用托盘的技术要求和使用要求。
本标准适用于华为技术有限公司及子公司、所有外协厂家的托盘设计制作以及生产使用。
简介 Brief introduction：
本技术规范从托盘分类、应用范围、托盘的材料使用要求、托盘尺寸与结构、托盘标识等方面确定了托盘的技术要求，并且本技术规范对托盘的使用要求作了明确规定。
关键词 Key words：
托盘
引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
序号No.
文件编号 Doc No.
文件名称 Doc Title
1
GB9174-88
《一般货物运输包装通用技术条件》
2
GJB367.5-87
《军用通信设备通用技术条件—包装、运输和贮存要求》
术语和定义 Term&Definition：
托盘：用于装卸、运输、贮存货物的货盘，具有能集装货物的盘面和供货叉插入的叉孔，其俗称为“栈板、卡板”。
本规范中的托盘仅指平托盘，暂不包括箱式托盘（无盖木箱），也不包括发货用托盘。
1. 托盘技术要求
1.1 托盘分类及应用范围
公司流通用托盘主要分为5类，其各自适用范围如下：
托盘规格
适用范围
1＃
华为公司自动物流中心专用（有条形码）
2＃
华为公司各制造部、各库房等部门一般物料（非机柜）的周转
3＃、4＃、5＃、6＃托盘为机柜周转的专用托盘
基本原则：机柜的前后方向必须和托盘的叉车进叉方向保持一致
3＃
基本特征：800*600，表面敷有防滑胶垫
适用范围：适用于宽度≤800、深度≤600且排除5＃托盘适用对象的所有机柜
4＃
基本特征：800*800，表面没有防滑胶垫
适用范围：仅用于宽度≤800、深度＞600的机柜，机柜编码详见附表
5＃
基本特征：800*600，表面有定位木块
适用范围：仅用于600*600*1800（2200）且带有地脚的机柜，机柜编码详见附表
6＃
基本特征：800*1200，表面没有防滑胶垫
适用范围：仅用于B610机柜，机柜编码详见附表
注意：1、ONU512A的周转运输不用托盘，ONU512 C、ONU512D、ONUF01D、传输机柜的周转运输使用本身专用底座。
2、CBTS3612、NODEB机柜使用4＃托盘时，在托盘上（对应于机柜背面底部围框缺口位置）必须增加一支撑木板（该木板和托盘是分离的，不能用钉子联接） ，木板尺寸（mm）为：700*120*32，材料：实木或胶合板均可。
安装示意图如下所示：

1.2 托盘的材料使用要求
1.2.1 公司流通用各类托盘的材料使用要求：
1＃托盘：实木
2＃托盘：胶合板
3＃托盘：胶合板
4＃托盘：胶合板
5＃托盘：胶合板
6＃托盘：胶合板
1.2.2 公司托盘用胶合板材料的具体要求
1.2.2.1 表板、内层板材种可任意选择，但不得使用腐朽材
1.2.2.2 胶合板一般选用厚度为18mm，组合层数不得少于十一层
1.2.2.3 胶合板含水率小于15%；
1.2.2.4 胶合板的用胶要求：环保酚醛树脂胶或低毒改性脲醛树脂胶。
1.2.2.5 考虑环保要求，游离甲醛释放量符合以下规定：
标准等级
指标
测量方法
德国ETS标准E2级
10 - 30 mg/100g
穿孔法
日本JAS标准Fc2级
5.0～7.0 mg/l
干燥器法

1.2.2.6 胶合板的强度要求
胶合强度应达到 ≥ 0.8 MPa，其测定按GB9846-12规定执行。
1.2.2.7 胶合板其他要求参照国家标准Ⅲ类、三等板的要求
1.2.2.8 滑木块要求
A. 滑木块材料为热压多层胶合板，或胶合板剩余边料胶合的集成冷压胶板。对于集成胶合板须使用白乳胶胶合后，在不低于35吨的压力下保持4小时，压合后存放8小时方可加工使用
B. 滑木块内层各单板端接缝在垂直方向必须错位，拼缝要紧密，中间的空隙不得超过2mm
C. 滑木块耐压（抗压强度）≥ 65MPa，其测定方法参照GB/T4897-92，GB/T17657-1999执行
1.3 托盘的尺寸与结构
1.3.1 1＃托盘的尺寸与结构详见《自动物流中心项目文档》，文件编号：N55214-F001。
1.3.2 2＃、3＃、4＃、5＃、6＃托盘详细的尺寸及结构要求见设计图纸。
托盘编号
托盘编码
托盘图纸
2＃
30020358
DKBA4.171.0346
3＃
30020248
DKBA4.171.0207
4＃
30020356
DKBA4.171.0343
5＃
30020247
DKBA4.171.0206
6＃
30020313
DKBA4.171.0276

1.4 托盘的标识要求
1.4.1 1＃托盘的四周须装有条码标识（《自动物流中心专用托盘料箱使用管理规范》，文件编号: DKBA0.420.0100
2 托盘的使用要求
2.1 在用叉车进行物料或产品的搬运、周转时，一般情况下都必须用木制托盘作为装卸和运输的平台。
2.2 使用托盘时，必须保证叉车叉臂的末端超出托盘边缘或至少平齐。
2.3 禁止将没有任何包装的物料或产品直接放在托盘（甚至叉车的叉臂）上运输。 如果没有条件包装，且运输距离较短时，可考虑在托盘上铺垫纸板或泡沫板，并在运输过程中小心谨慎（物料较高时，须有人帮扶），防止物料或产品从托盘上跌落。在运送机柜时，机柜和托盘之间禁止放置纸板等材料。
2.4 当物料或产品（如空木箱、B型机柜、GSM天线、蓄电池等）的包装上带有滑木，即预留有叉车进叉空间时，可以不用托盘；其他尺寸、体积较大或重量很重，不适于托盘运输的物料（如木轴包装的电力电缆等）也可以直接用叉车运输。
2.5 在用叉车进叉托盘时，进叉前和进叉后均不能用叉车撞击托盘，以免造成托盘损坏。
2.6 对载有重物的托盘（特别是1＃），需要挪动其位置时，必须充分叉起再搬运，不允许用叉臂顶撞托盘木块使其滑动或部分叉起进行拖动，以免损坏托盘。
2.7 托盘发生木板断裂、脱落、铁钉浮出等现象，须停止使用，送维修处理。
2.8 保持托盘的承载面清洁，禁止在托盘表面踩踏。
2.9 在周转运输机柜时，务必要注意机柜的前后门和托盘的进叉方向保持一致。
2.10 下列情况，必须调整机柜的位置：
1）在周转运输带地脚的机柜时，机柜地脚超出托盘边缘15mm
2）机柜本身虽没有超出托盘，但是机柜左右中心线（任何一端）偏离托盘中心线的距离超过了50mm。
每个物流环节在接收上一环节的时候，必须检查机柜的摆放位置是否合乎标准，不合格的物料应由上一环节处理，处理合格后才可接收。物料接收之后发生的位置偏移，由本环节处理。调整机柜时，必须注意安全，要有四个人以上同时操作。
2.11 托盘的回收操作
1）托盘使用完后，应统一放在指定的回收区域，按不同规格分开存放，便于回收。托盘码放要整齐规范，码放高度不超过1.8m。
2）2#托盘的回收：由使用部门将空闲的托盘集中交给收货管理部或收货管理部指定的区域
3）机柜用托盘（3＃、4＃、5＃、6＃）的回收：收货管理部对各供应商供货的托盘的种类、数量进行登记，按照“以一换一”的原则将托盘退还给各供应商。在各环节发生的机柜托盘正常损耗，由各环节自行补充。
2.12 严禁将机柜周转用托盘（即3＃～6＃）用于非机柜物料周转和产品集合化包装发货
注： 1＃托盘的详细使用规定请参见《自动物流中心栈板、料箱使用操作指导书》，文件编号：DKBA0.420.0100。
3、 附录一：机柜周转用托盘和机柜编码对照表
3＃托盘（基本特征：800*600，表面敷有防滑胶垫）的适用对象
机柜编码
描述
——
A型机（通用）
——
B型机（通用）
02110563
总装机柜-C&C08S-CS1B01K0- 1024普通用户机柜
02110256
总装机柜-C&C08S-CS1B0256-调度机256用户总装机柜
02110995
总装机柜-HONET-H33B0160A-ONU160A总装机箱
21010489
机柜-41000597MX-VP8620机柜-600X600X1600-19英寸30U-玻璃门
02110599
总装机柜-ViewPoint-VC0B1MAS-VP8620系统主机柜
21010448
机柜-41000533MX-小网络机柜-19"30U深600mm
21010265
机柜-智能网网络机柜 (P)
02110406
总装机柜-ViewPoint-VC1BST33-会议电视钣金机柜 (PH)
02111242
总装机柜-NetEngine 40-8-CR0B3GSR-一体化机箱-单交流电源
02111293
总装机柜-NetEngine 40-8-CR0B6GSR-一体化机箱-双直流电源
02111299
总装机柜-NetEngine 40-8-CR0B9GSR-一体化机箱-双交流电源
02111243
总装机柜-NetEngine 40-4-CR0B4GSR-一体化机箱-单交流电源
02111347
总装机柜-NetEngine 40-4-CR0BDGSR-一体化机箱-单直流电源
02111294
总装机柜-NetEngine 40-4-CR0B7GSR-一体化机箱-双直流电源
02111300
总装机柜-NetEngine 40-4-CR0BAGSR-一体化机箱-双交流电源
02111244
总装机柜-NetEngine 40-2-CR0B5GSR-一体化机箱-单交流电源
02111295
总装机柜-NetEngine 40-2-CR0B8GSR-一体化机箱-双直流电源
02111301
总装机柜-NetEngine 40-2-CR0BBGSR-一体化机箱-双交流电源
02111075
Quidway S6506-LS8B1220-以太网交换机交流总装机箱
02111076
Quidway S6506-LS8B248-以太网交换机直流总装机箱
02111147
Quidway S6506 -LS8B46506 -以太网交换机交直流一体化总装机箱
02111166
总装机柜-ESR8825-SR0B18825-边缘业务路由器总装机箱
ETS450WLL机柜：
02110320
总装机柜-ETS450WLL-ES6B4AL1-BS450B主机柜(典型配置)
02110321
总装机柜-ETS450WLL-ES6B4AL2-BS450B主机柜(特殊配置)
02110322
总装机柜-ETS450WLL-ES6B4AL3-BS450B付机柜
BTS20机柜：
02110305
总装机柜-M900BTS20-GM1B1BS1-6载频室内型总装机柜
02110480
总装机柜-M900BTS-GM4B1BS3-6载频室内型(+24V供电)
02110481
总装机柜-M1800BTS-GMJB1BS3-6载频室内型(+24V供电)
02110430
总装机柜-M1800BTS20-GM1B2BS1-6载频室内型总装机柜
02110475
总装机柜-M900BTS-GM4B1BS2-6载频室内型(CDU)
02110497
总装机柜-M900BTS-GM4B1BS5-6载频室内型(+24V供电 CDU)
02110455
总装机柜-M900/M1800BTS30-GMKB1BS1-6载频直流室内型
02110604
总装机柜-M900/M1800BTS30-GMKB1BS2-6载频交流室内型
02110608
总装机柜-M900/M1800BTS312-12载频直流供电室内型GSM基站
02110300
总装机柜-BITS-BT1BMAS-BITS主机柜 (PH)
02110372
总装机柜-BITS-BT2BMAS-BITS主机柜 (PH)
4＃（基本特征：800*800，表面没有防滑胶垫）托盘的适用对象
机柜编码
描述
02110323
总装机柜-NP平台-RU2BRSA-19标准机柜-三框DEL,另一框可配MODEM
02110324
总装机柜-NP平台-RU2BRSB-0.8m机框-二框DEL/384线（香港机柜）
B类服务器机柜：
02110465
总装机柜-INTESS-服务器机柜 (PH)
21020060
机架-ICD服务器机柜机架(深800) (P)
02110519
总装机柜-M900MSC-GM1B1BAU1-话单管理单元机柜 (PH)
21020062
机架-41020100MX-OMC机柜(B类)机架-19" 600X800mm (P)
02110413
总装机柜-CC08C-C84B1BAMM-128模块BAM主机柜 (PH)
21020058
机架-128模块BAM机柜(600*800)机架 (P)
02110531
总装机柜-M900OMC-GMFB1WLJG1-19"网络机柜 (PH)
21020063
机架-41020101MX-网络柜(B类)机架-19" 600X800mm (P)
02110525
总装机柜-M900HLR-GM2B2HDB-数据库机柜 (PH)
21020064
机架-41020098MX-HLR逆变器服务器(B类)机架-19"600X800mm (P)
02110464
总装机柜-INTESS-工控机柜 (PH)
02110522
总装机柜-C&C08B-CB0B1BAMM-32模块BAM机柜(R003)
02110590
总装机柜-HONET-H37B0OLT4-OLT4S机柜
02110674
总装机柜-M900HLR-GM2B4HDB-数据库机柜(Netra t)
02110689
总装机柜-M900/M1800GSN-GP1B1GSN-GPRS支持节点机柜
02110690
总装机柜-M900/M1800PCU-GP2B1PCU-分组控制单元机柜
02110747
总装机柜-C&C08iNET-CI0B1IS-交换接入设备机柜
02110851
总装机柜-M900MSC-GM1B1BAU2-话单管理单元机柜(海外版)
21020065
机架-41000507MX-INTESS工控机柜(B类)机架-19" 600X800mm
21020087
机架-DKBA4.102.0125MX-智能网小型机机架-B类服务器机柜-拼装
B68-22机柜、B68-18机柜：
02110764
总装机柜-NetEngine 80-CR0B1GSR
02110964
总装机柜-Quidway S8016-RS0B08016-路由交换机总装机柜-
21010649
机柜机箱-B68-22机柜-不内置配线架的纯宽带产品-600*800*2200
02110942
总装机柜-Radium 8750-宽带多业务交换机总装机柜(B68-22机柜)
21010684
机柜机箱-DKBA4.100.0657MX-B68-22机柜-8750-600*800*2200
02110989
总装机柜-Quidway NetEngine 16E-RTCB2NEAC-B68路由器总装机柜
02110966
总装机柜-MD5500-H51B25500-2.2米B68结构总装机柜
02111077
总装机柜-A8010 Expert2.0-AS3B5EXPT-一体化机箱专用机柜-R002
02111124
总装机柜-MA5306-LS8B2C220-2.2米B68总装机柜(220V)
02111371
总装机柜-NetEngine40-CR0BFGSR-B68-22总装机柜
21010651
机柜机箱-DKBA4.100.0644MX-B68-18机柜-MA5100-不带后方孔条
02110908
总装机柜-MA5200-H57B15200-1.8米B68总装机柜
02111023
总装机柜-Quidway S8016-RS0B18016-1.8米路由交换机总装机柜
NGN 机柜：
21020202
机架-Q/DKBA4.102.0247MX-NGN 机架-NGN 机柜-机架
21020203
机架-Q/DKBA4.102.0263MX-NGN 服务器机架-NGN 机柜-机架
21020204
机架-Q/DKBA4.102.0264MX-UMG 机架-NGN 机柜-机架
21020209
机架-Q/DKBA4.102.0277MX-NGN 服务器机架-NGN 机柜(M项目)
21020214
机架-Q/DKBA4.102.282MX-SG 机架-NGN 机柜-机架
02111374
总装机柜-HUAWEI MSC9880-KWAB2ICC-MSC9880综合配置新机柜
02111415
总装机柜-BSC6800- WCDMA无线网络控制器交换机柜(2.2m)
02111425
总装机柜-GGSN9811-KW5B1GPSM-GGSN 分组业务总装机柜
02111467
总装机柜-U-SYS TMG8010-TG0B2SPC-业务处理机柜-NGN
02111548
总装机柜-SG7000 -SG0B3BSGM -主控总装机柜 -NGN服务器机柜
02111517
总装机柜-HLR9820-KW6B2SUN-SUN方案N68-22综合机柜(M项目)
02111552
总装机柜-SGSN9810-KW3B3BNET-宽带交换网总装机柜-N68-22
02111553
总装机柜-SGSN9810-KW3B3PSM-PSM总装机柜-N68-22
B68-21机柜：
21020166
机架-DKBA4.102.0180MX-B68服务器机柜骨架-B68服务器机柜-拼装
21020118
机架-DKBA4.102.0176MX-空机架-通用机柜-B68-21机柜
02110703
总装机柜-M900/M1800CGF-GP3B1CGF-GPRS话单管理单元机柜
02110845
总装机柜-BSC6600-QC1B1CSWR-CDMA2000基站控制器交换机柜
02110846
总装机柜-BSC6600-QC1B2CBUR-CDMA2000基站控制器业务机柜
02110847
总装机柜-BSC6800-QW1B1WRSR-WCDMA无线网络控制器交换机柜
02110849
总装机柜－BSC6800-QW1B3WIMR-WCDMA无线网络控制器管理机柜
02110858
总装机柜-UMSC9810L-KW3B1BNET1-UMSC 宽带交换网总装机柜(PSM)
02110861
总装机柜-UMSC9810L-KW3B1IMM-UMSC 综合管理模块总装机柜
02110862
总装机柜-UMSC9810L-KW3B2BNET2-UMSC 宽带交换网总装机柜(TCM)
02110928
总装机柜-GGSN9811-KW5B1GGSN-网关GPRS支持节点机柜
02111053
总装机柜-M900/M1800GGSN-GP5B2GGSN-网关GPRS支持节点机柜
02111167
总装机柜-BSC6800-QW1B2WRSR-WCDMA无线网络控制器交换机柜
02111127
总装机柜-SoftX3000-SF0B1SXII-多媒体模块机柜
02111153
总装机柜-PDSN9660-KC7B1NAM-PDSN 网络接入总装机柜
02111190
总装机柜-U-SYS TMG8010-TG0B16821-中继媒体网关B68-21机柜
02111297
总装机柜-SGSN9810-KW3B2PSM2-PSM总装机柜
21020193
机架-DKBA4.102.0253MX-B68-21业务机架-19inch 机架(M项目)
02111298
总装机柜-cBSC6610-QC1B1CCTR-CDMA WLL控制总装机柜
02111376
总装机柜-ViewPoint-VC0B1SER-B68服务器总装机柜
02111386
总装机柜-cBSC6600-QC1B3CCTR-cBSC控制总装机柜
HONET P3机柜
21010821
机柜机箱-DKBA4.100.0735MX-主机柜-HONET P3-600*600*1800
02111395
总装机柜-HONET P3-H60B1F01F-1.8m前维护总装机柜(-48V)
02111434
总装机柜-HONET P3-H60B2F01F-1.8m前维护总装机柜(110/220V)
02111436
总装机柜-HONET P3-H60B3F01F-1.8m前维护副柜总装机柜
02111438
总装机柜-HONET P3-H60B4F01F-1.8m前维护一体化总装机柜
02111462
总装机柜-MA5100-H51B1F01F-1.8米前维护总装机柜(-48V)-钣金600*600
02111463
总装机柜-MA5100-H51B2F02F-1.8米前维护总装机柜(220V/110V)-钣金600*600
02111574
总装机柜-MA5300-H53B1F01F-1.8米前维护总装机柜(-48V)-钣金600*600
02111575
总装机柜-MA5300-H53B2F01F-1.8米前维护总装机柜(220V/110V)-钣金600*600
02112010
总装机柜-MA5600-H56B1F01F-1.8米前维护总装机柜(220V/110V,带SPL框)-钣金600*600
02112011
总装机柜-MA5600-H56B2F01F-1.8米前维护总装机柜(-48V,2框配置)-钣金600*600
02112012
总装机柜-MA5600-H56B3F01F-1.8米前维护总装机柜(-48V,带SPL框)-钣金600*600
21010819
机柜机箱-DKBA4.100.0720MX-主机柜-HONET P3-600*600*2200
02111396
总装机柜-HONET P3-H60B1F02F-2.2m前维护总装机柜(-48V)
02111428
总装机柜-MA5100-H51B2F02F-2.2米前维护总装机柜(220V/110V)-钣金600*600
02111432
总装机柜-HONET P3-H60B2F02F-2.2m前维护总装机柜(110/220V)
02111433
总装机柜-HONET P3-H60B3F02F-2.2m前维护副柜总装机柜
02111439
总装机柜-HONET P3-H60B4F02F-2.2m前维护一体化总装机柜
02111461
总装机柜-MA5100-H51B1F02F-2.2米前维护总装机柜(-48V)-钣金600*600
02111470
总装机柜-MD5500-H55B1F02F-2.2米H66结构总装机柜(-48V)-
02111474
机柜-41000593MX-机柜A-(19"-34U)-HONET 不带滑道的空机柜
02111544
总装机柜-MA5300-H53B1F02F-2.2米前维护总装机柜(-48V)-钣金600*600
02111563
总装机柜-MA5300-H53B2F02F-2.2米前维护总装机柜(220V/110V)-钣金600*600
02111680
总装机柜-MA5300-H53B3F02F-2.2米前维护总装机柜(-48V无MODEM框/环境监控盒)-钣金600*600
02111785
总装机柜-HONET P3-H60B5F02F-2.2m高密前维护总装机柜
02111819
总装机柜-MA5300-H53B5F02F-定制2.2m前维护总装机柜(48V)-钣金600*600
02111829
总装机柜-MA5100-H51B3F02F-2.2米前维护总装机柜(-48V,A型配电盒)-国内
02111839
总装机柜-MA5300-H53B4F02F-2.2米前维护总装机柜(-48V,A型配电盒)-国内
02111942
总装机柜-MA5300-H53B6F02F-2.2米前维护总装机柜(-48V,环境监控盒,四框,3U走线导风框)-钣金600*600
02112001
总装机柜-UMG8900-UG0B1MMFC-前维护混合总装机柜
02112024
总装机柜-UMG8900-UG0B1MMFC-小规格媒体网关前维护业务总装机柜
02112025
总装机柜-HONET P3-H60B7F02F-远供电源系统局端总装机柜
21011010
机柜机箱-DKBA4.100.0817MX-主机柜（大容量）-MA5600-600*600*2200
02112007
总装机柜-MA5600-H56B1F02F-2.2米前维护总装机柜(220V/110V,带SPL框)-钣金600*600
02112008
总装机柜-MA5600-H56B2F02F-2.2米前维护总装机柜(-48V,带SPL框)-钣金600*600
02112009
总装机柜-MA5600-H56B3F02F-2.2米前维护总装机柜(-48V,3框配置)-钣金600*600
02112020
总装机柜-MA5600-H56B4F02F-2.2米前维护总装机柜(220V/110V,2框)-钣金600*600
CDMA机柜：
02110806
总装机柜-BTS3612-QC5B1BMCN-CDMA2000总装主机柜
02110856
总装机柜-BTS3812-QW5B1NMAC-12cell室内型WCDMA宏蜂窝机柜
02111188
总装机柜-BTS3601C-QC6B1ABR-CDMA2000总装主机架
02111248
总装机柜-BTS3812-QW9B1NMAC-室内型WCDMA宏蜂窝机柜
02111144
总装机柜-BTS3812-QW5B2NMAC-12载频室内型WCDMA宏蜂窝机柜
02111284
总装机柜-BTS3612-QC9B1BMCN-CDMA2000 48V总装机柜(通用)
5＃托盘（基本特征：800*600，表面有定位木块）的适用对象
机柜编码
机柜描述
600*600*2200机柜（带地脚螺丝）：
21010691
机柜机箱-DKBA4.100.0659MX-主机柜-MA5100-600*600*2200-钣金
21010567
机柜机箱-机柜-数据通信用机柜-600*600*2200-615型材机柜
02110466
总装机柜-HONET-H37B0F02A1-ONUF02A-U用户总装机柜 (PH)
02110467
总装机柜-HONET-H37B0F02A2-ONUF02A-D用户总装机柜(主用)(PH)
02110468
总装机柜-HONET-H37B0F02A3-ONUF02A-D用户总装机柜(辅用)(PH)
02110469
总装机柜-HONET-H37B02SBA-F02A蓄电池总装机柜 (PH)
02110514
总装机柜-HONET-H37B1L32-ONUF02A-U-两框32ASL用户总装机柜
02110515
总装机柜-HONET-H37B2L32-ONUF02A-D-四框32ASL用户总装机柜
02110516
总装机柜-HONET-H37B3L32-ONUF02A-D-配置155/622B-三框32ASL用
02110595
总装机柜-HONET-H37B1F02A1-F02A-U-16路配置总装机柜
02110699
19"总装机柜-Quidway NetEngine 路由器总装机柜(ONUFO2A)
02110709
总装机柜-HONET-H57B1F02A2-MA/MD宽窄带一体化2.2米总装机柜
02110711
总装机柜-MUSA-H57B2F02A1-MA/MD宽带2.2米型材结构总装机柜
02110720
总装机柜-Radium 8750-BS2B18750-宽带多业务交换机总装机柜
02110925
总装机柜-ViewPoint-VC0B1CAB-VP8620系统43U机柜
02110946
总装机柜-MA5100-H57B3F02A1-宽带钣金2.2米总装机柜
02111308
总装机柜-HONET-H37B8L32-F02A-U-32路两框配置总装机柜
21010456
机柜-41000486MX-ONU-F02A主机柜(空机柜)-600X600X2200
02111560
总装机柜-MA5300-H53B1F02A-宽带接入设备钣金2.2米总装机柜
21010691
机柜机箱-DKBA4.100.0659MX-主机柜-MA5100-600*600*2200-钣金
600*600*1800机柜（带地脚螺丝）：
21010687
机柜机箱-Q/DKBA4.100.0655-机柜-宽带接入-600*600*1800-钣金
02111561
总装机柜-MA5300-H53B1F01A-宽带接入设备钣金1.8米总装机柜
02111165
总装机柜-AG5000-AG0B1320A-接入媒体网关机柜
6＃托盘（基本特征：800*1200，表面没有防滑胶垫）的适用对象
02110998
总装机柜-INtess ICD-IN6B2FWQ-B610-21 INtess 总装机柜
附录三：机柜栈板回收登记表

4. 参考文献
制定本规范参考的一些文献，但没有直接引用里面的条文：
序号
编号或出处
名称
1
Q/DKBA3351.1-2002
木质包装件用胶合板技术条件 第一部分：木质包装箱用胶合板技术条件
2
DKBA0.420.0100
《自动物流中心栈板、料箱使用操作指导书》
