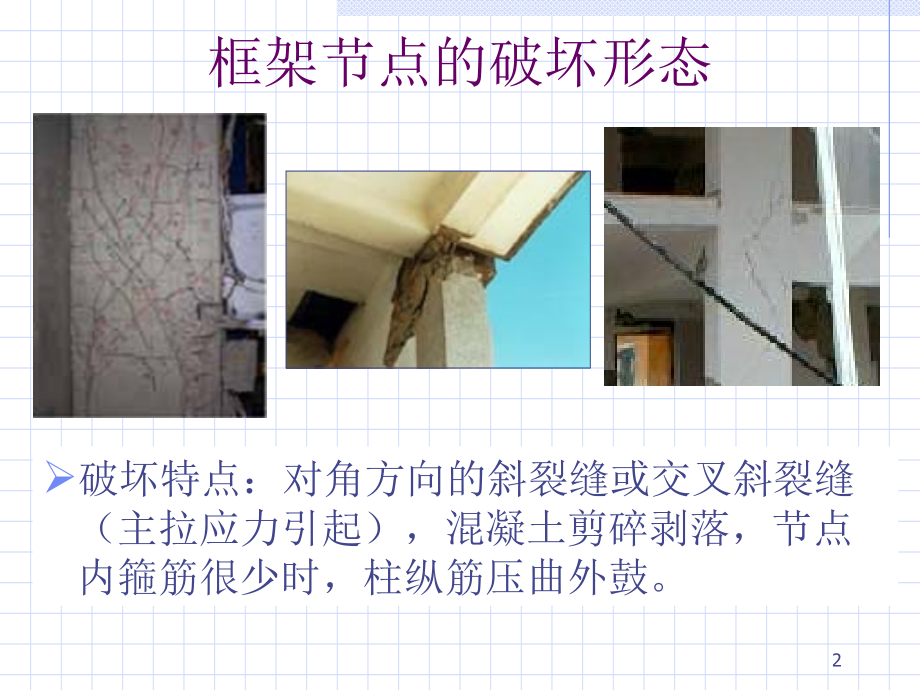

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5章,多层及高层钢筋混凝土结构,1,破坏特点：对角方向的斜裂缝或交叉斜裂缝（主拉应力引起），混凝土剪碎剥落，节点内箍筋很少时，柱纵筋压曲外鼓。,框架节点的破坏形态,2,3,节点破坏的主要形式是节点,核心区剪切破坏和钢筋锚固破坏,。,节点主要受剪力和压力的组合作用，节点核心区未开裂前，箍筋应力很小，基本上是混凝土承受剪力。约当剪力达到核心区极限抗剪能力60,70%时，混凝土突然发生对角贯通裂缝，节点刚度明显降低，箍筋应力也突然增大，个别甚至屈服，此后斜裂缝增多增宽，箍筋陆续达到屈服。,节点区的破坏与交于节点的梁、柱破坏顺序有关，,弱柱强梁型的节点区破坏严重,。,直交梁对节点核心区有明显约束作用。,满足一定条件的四边有梁的节点，核心区混凝土抗剪强度可提高50,100%,。节点区的破坏与交于节点的梁、柱破坏顺序有关，弱柱强梁型的节点区破坏严重。,梁柱节点的受力与破坏特点,4,影响梁柱节点承载力和延性的因素,(,抗震教材,P.162),梁板对节点区的约束作用,提高抗剪强度,中柱节点,(,四边均有梁,),的效果明显。,轴压力的影响,正面影响：提高混凝土抗剪强度,负面影响：降低混凝土延性,箍筋的影响,箍筋不足抗剪承载力下降,箍筋过多则混凝土先于钢筋破坏,剪压比的影响,剪压比过高箍筋作用不明显，所以要限制剪压比。,梁纵筋锚固影响,纵筋滑移导致节点抗剪承载力降低,5,6,框架节点核芯区的抗震设计内容,1.,剪力设计值的调整强节点弱构件,2.,抗剪承载力验算,3.,剪压比验算,4.,构造措施,注：三、四级框架,不需进行验算,，仅需满足构造措施。,7,剪力设计值的调整,(,强节点弱构件,),式中,梁柱核心区组合的剪力设计值；,梁截面的有效高度，节点两侧梁截面高度不 等时可采用平均值；,梁受压钢筋合力点至受压边缘的距离；,柱的计算高度，可采用节点上、下柱反弯点之间的距离；,梁的截面高度，节点两侧梁截面高度不等时可采用平均值；,节点剪力增大系数,，一级取,1.35,，二级取,1.2,节点左、右梁端反时针或顺时针方向组合的弯矩设计值之和。一级节点左、右梁端弯矩均为负值时，绝对值较小的弯矩应取零；,8,剪力设计值的调整,(,一、二级框架,),节点左、右梁端反时针或顺时针方向按,实配钢筋,面积,(,计入受压钢筋,),和材料强度标准值计算的受弯承载力所对应的弯矩设计值之和。,9,例题节点核芯区剪力设计值,10,节点核心区截面受剪承载力验算,N,对应于组合剪力设计值的上柱组合轴向力设计值。当,N,为轴向压力时，不应大于柱的截面面积和混凝土轴心抭压强度设计值乘积的,50%;,当,N,为拉力时，应取为零,箍筋的抗拉强度设计值；,混凝土轴心抗拉强度设计值；,核心区计算宽度范围内验算方向同一截面各肢箍筋的全部截面面积；,s,箍筋间距。,设防烈度为,9,度时,核心区的截面,有效计算宽度,11,核心区截面有效计算的宽度计算,(1),当验算方向的梁截面宽度不小于该侧柱截面宽度的,1/2,时，可采用该侧柱截面宽度,；,(,这是最常见情况，例题如此,),当小于柱截面宽度的,1/2,时，可采用下列二者的较小值：,节点核心区的截面,有效计算宽度,；,梁截面宽度；,验算方向的柱截面高度；,验算方向的柱截面宽度。,注意：抗震教材，,P.162,中关于有效截面宽度的讲解。,12,核心区截面有效计算的宽度计算,(2),当梁、柱的中线不重合且偏心距不大于柱宽的,1/4,时，可采用本条第,1,款和下式计算结果的较小值。,式中,e,梁与柱中线偏心距。,13,梁柱中心线和梁的水平加腋,-,阅读材料,14,梁水平加腋时的节点有效宽度,-,阅读材料,15,例题确定节点核芯区箍筋,16,例题节点核芯区受剪承载力验算,17,剪压比限值验算,节点核心区受剪截面应符合下式要求：,式中,正交梁的约束影响系数。楼板为现浇、梁柱中线重合、四侧各梁截面宽度不小于该侧柱截面宽度的,1/2,且正交方向梁高度不小于框架梁高度的,3/4,时，可采用,1.5,9,度时宜采用,1.25,，其他情况宜采用,1.0;,节点核心区截面高度，可采用验算方向柱截面高度,承载力抗震调整系数，可采用,0.85;,混凝土强度影响系数，应按,高规,第,6.2.6,条采用,混凝土轴心受压强度设计值。,18,例题节点核芯区剪压比验算,19,梁柱节点内的钢筋锚固,20,梁、柱端和节点配筋,21,22,梁柱节点混凝土强度不同,强度相差不宜超过,5MPa,梁的混凝土强度范围,C20,C40,，不宜过大。,节点混凝土与柱相同，先浇节点，留坡槎,23,END,24,
