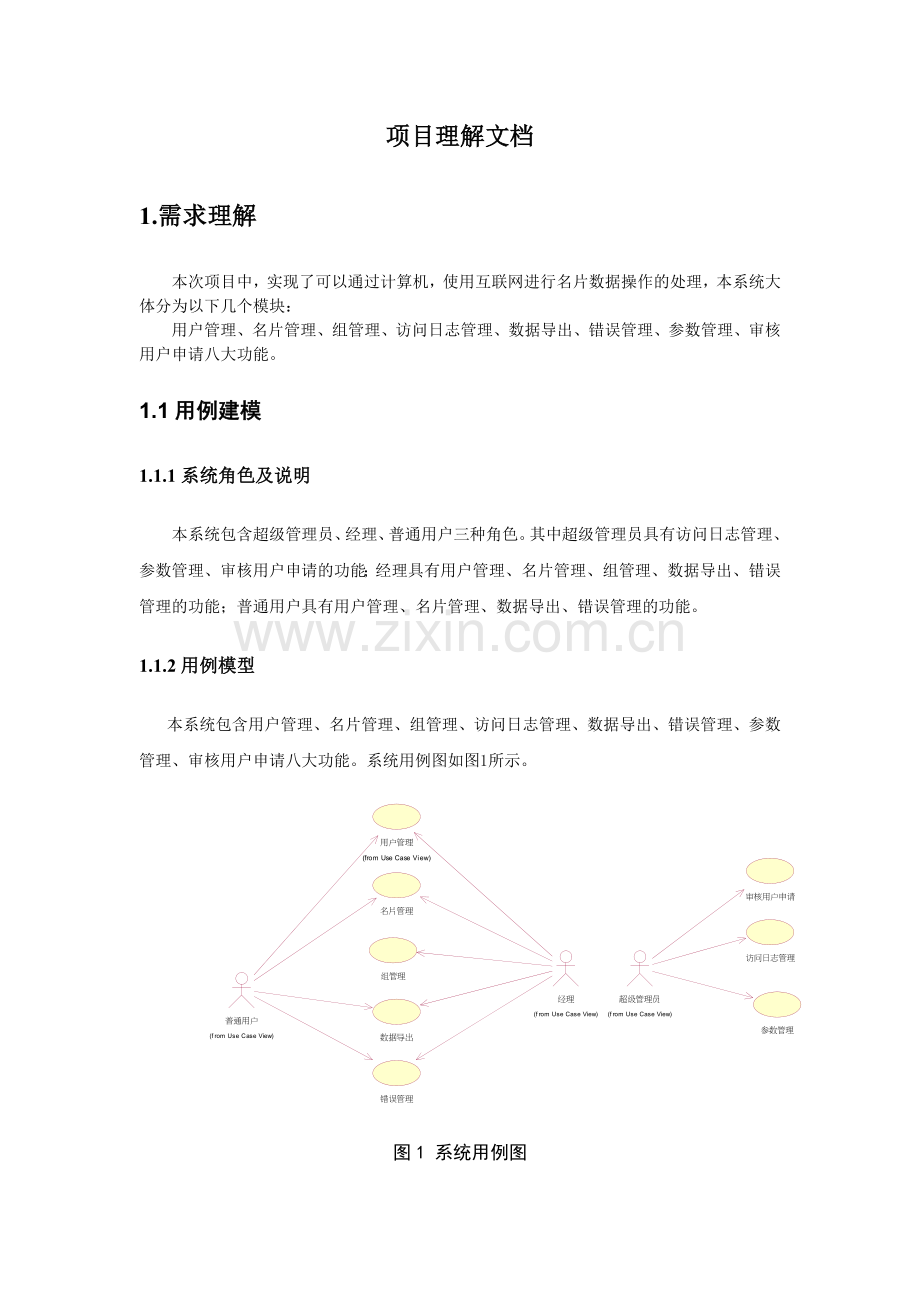

项目理解文档 1.需求理解 本次项目中,实现了可以通过计算机,使用互联网进行名片数据操作的处理,本系统大体分为以下几个模块: 用户管理、名片管理、组管理、访问日志管理、数据导出、错误管理、参数管理、审核用户申请八大功能。 1.1用例建模 1.1.1系统角色及说明 本系统包含超级管理员、经理、普通用户三种角色。其中超级管理员具有访问日志管理、参数管理、审核用户申请的功能;经理具有用户管理、名片管理、组管理、数据导出、错误管理的功能;普通用户具有用户管理、名片管理、数据导出、错误管理的功能。 1.1.2用例模型 本系统包含用户管理、名片管理、组管理、访问日志管理、数据导出、错误管理、参数管理、审核用户申请八大功能。系统用例图如图1所示。 图1 系统用例图 用户管理包含用户登录、找回密码、修改密码、一周内免登录的功能;用户管理用例图如图2所示。 图2 用户管理用例图 名片管理包含名片一览、查看名片详细信息、更新名片、删除名片、批量删除名片、生成名片、同一人物设定、查看公司部门视图、访问日志的功能;名片管理用例图如图3所示。 图3 名片管理用例图 组管理包含添加新组、查询组、向组中添加名片、查看组详细信息、修改组、删除组、查看组中名片的功能;组管理用例图如图4所示。 图4 组管理用例图 参数管理包含用户信息管理、添加新用户、查询用户信息、删除用户、权限管理、添加新权限、修改权限、公司信息管理、企业信息管理、部门信息管理、职务信息管理的功能;参数管理用例图如图5所示。 图5 参数管理用例图 1.1.3用例描述 表6为“用户申请流程”用例规约。 用例名 用户申请注册 简要描述 用户填写申请信息并提交 参与者 普通用户 涉众 普通用户、超级管理员 相关用例 审核用户申请 前置条件 无 后置条件 申请信息被正确保存 基本事件流 (1) 用例起始于用户点击申请按钮 (2) 系统显示用户申请界面 (3) 用户填写申请信息 (4) 系统验证申请信息并保存 (5) 系统将申请信息提交给超级管理员 (6) 超级管理员审核通过 (7) 用户申请成功 备选事件流 A-1 用户在点击提交之前,随时都可以终止该用例 (1)系统提醒用户当前的操作都会被取消 (2)用户确认后,当前用例结束,也可选择取消,则继续后续操作 A-2 保存信息失败 (1)系统提醒用户保存失败,并提示该用户需要再次提交。 (2)用户可以重新提交该申请,也可以结束用例 A-3用户在点击取消时 (1)系统提醒用户当前将取消该用例 (2)用户确认后,当前用例结束,也可选择不取消,则继续后续操作 A-4 系统管理员审核不通过时 (1)系统提醒用户申请失败 (2)用户确认后,当前用例结束,也可选择重新申请 补充说明 补充约束-数据需求 D-1 用户申请信息包括:用户姓名、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail 补充约束-业务规则 B-1 每一个用户只能申请一次。 B-2 申请人必须是本系统所涉及的公司部门职员 待解决问题 暂无 相关图 活动图 表6 “用户申请流程”用例规约 表7为“用户登录流程”用例规约。 用例名 用户登录 简要描述 用户填写登录信息 参与者 普通用户 涉众 普通用户 相关用例 用户申请 前置条件 用户申请成功 后置条件 如果登录成功,则显示相应权限的操作界面 基本事件流 (1) 用例起始于用户需要登录到该系统 (2) 系统显示登录界面,并要求用户输入用户名和密码 (3) 用户输入用户名和密码 (4) 系统验证用户名和密码,允许用户登录系统 (5) 系统根据用户类型启动不同的主操作界面 备选事件流 A-1 用户在点击登录之前,随时都可以终止该用例 (1)系统提醒用户当前的操作都会被取消 (2)用户确认后,当前用例结束,也可选择取消,则继续后续操作 A-2 用户名错误或密码错误 (1)系统提醒用户登录失败,并提示该用户失败原因。 (2)用户可以重新输入用户名和密码,也可以结束用例 A-3 用户忘记密码 (1)用户可以点击找回密码链接。 (2)系统将修改密码链接以邮件的方式发给用户。 (3)用户设置新密码,并默认自动登录。 A-4 用户选择一周内免登录 (1)用户可以点击一周内免登录链接。 (2)系统将自动记录用户登录信息一周,下次自动登录 补充说明 补充约束-数据需求 D-1 用户信息包括:用户编号、用户姓名、密码、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail 补充约束-业务规则 B-1 系统允许用户重试三次登录操作,超过三次后,系统不允许用户重试。 补充约束-非功能需求 安全性:密码应该采用加密的方式存储 待解决问题 暂无 相关图 活动图 表7 “用户登录流程”用例规约 表8为“用户管理流程”用例规约。 用例名 用户管理 简要描述 用户对自己的个人信息进行管理 参与者 普通用户 涉众 普通用户 相关用例 无 前置条件 用户成功登录系统 后置条件 用户可以查看自己的基本信息并修改 基本事件流 (1) 用例起始于用户需要管理自己的个人信息 (2) 用户可以点击查看个人信息,也可以点击修改个人信息 (3) 用户可以为自己设置新的登录密码 备选事件流 A-1 用户在点击查看个人信息之前,随时都可以终止该用例 (1)系统提醒用户当前的操作都会被取消 (2)用户确认后,当前用例结束,也可选择取消,则继续后续操作 A-2 用户在点击修改个人信息之前,随时都可以终止该用例 (1)系统提醒用户当前的操作都会被取消 (2)用户确认后,当前用例结束,也可选择取消,则继续后续操作 A-3 用户在点击设置新密码之前,随时都可以终止该用例 (1)系统提醒用户当前的操作都会被取消 (2)用户确认后,当前用例结束,也可选择取消,则继续后续操作 A-2 修改个人信息失败 (1)系统提醒用户修改失败,并提示该用户失败原因。 (2)用户可以重新进行修改,也可以结束该用例 补充说明 补充约束-数据需求 D-1 用户信息包括:用户编号、用户姓名、密码、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail、权限 补充约束-业务规则 B-1 系统在验证到用户修改信息格式不正确时,给予提示信息 补充约束-非功能需求 安全性:设置的新密码应该采用加密的方式存储 待解决问题 暂无 相关图 活动图 表8 “用户管理流程”用例规约 表9为“名片管理流程”用例规约。 用例名 名片管理 简要描述 用户对自己的名片和共享进行管理 参与者 普通用户 涉众 普通用户 相关用例 无 前置条件 用户成功登录系统 后置条件 用户可以管理自己的名片也可以查看共享名片 基本事件流 用例起始于用户需要管理自己的名片 生成名片: (1) 用户可以点击生成名片选项,填写新名片的基本信息并提交 (2) 系统验证新名片的信息是否合法有效 (3) 系统向数据库中添加一张新名片 名片一览: 1、查看详细信息 (1) 用户可以点击名片一览选项 (2) 系统显示查询名片界面 (3) 用户输入查询条件 (4) 系统按照查询条件进行检索,并以树形结构显示查询结果 (5) 用户点击其中一个子节点 (6) 系统显示该子节点的详细信息 2、修改名片信息 (1) 用户点击修改此名片 (2) 系统显示修改界面 (3) 用户进行修改 (4) 系统验证用户修改信息是否合法有效,并保存修改信息,显示修改结果 3、删除名片 (1) 用户点击删除此名片 (2) 系统将此名片从数据库中删除,并显示删除成功 4、 批量删除 (1) 用户可以在查询结果中选中多个结点,点击批量删除 (2) 系统删除多个结点,并显示删除成功信息 5、 导出查询结果 (1) 用户选择多条查询结果然后点击导出查询结果按钮 (2) 系统弹出保存对话框 (3) 用户输入保存路径,并点击保存 (4) 系统将用户要导出的查询结果保存到指定路径,并显示保存成功 同一人物设定 (1) 用户点击同一人物设定选项 (2) 系统检测所有名片中属于同一个人的多张名片,并将这些名片关联起来,显示给用户结果 查看查看公司部门视图 (1) 用户点击查看公司部门视图选项 (2) 系统显示查看公司部门视图界面 (3) 用户输入查询条件 (4) 系统按照查询条件进行检索,并以树形结构显示查询结果 收藏名片 (1) 用户可以选择收藏某一共享名片 (2) 系统将此名片收藏进当前用户的收藏名片中,并提示收藏成功 (3) 用户可选择取消某一名片的收藏 (4) 系统将此名片从当前用户的收藏名片中删除,并提示删除成功 备选事件流 A-1 用户查询名片信息失败 (1)系统提醒用户当前的查询操作失败 (2)用户确认后,当前用例结束,也可选择重新进行查询 A-2 用户修改信息失败 (1)系统提醒用户当前的修改操作失败 (2)用户确认后,当前用例结束,也可选择重新进行修改 A-3 用户删除名片失败 (1)系统提醒用户当前的删除操作失败 (2)用户确认后,当前用例结束,也可选择重新删除 A-4 用户生成名片失败 (1)系统提醒用户当前的添加操作失败 (2)用户确认后,当前用例结束,也可选择重新删除 A-5 名片详细信息显示时选择修改共享名片 (1)系统提醒用户不允许修改非本人的名片。 (2)用户可以选择修改自己的名片,也可以结束该用例 A-6 同一人物设定失败 (1) 系统提醒用户当前不存在属于同一个人的多张名片,结束该用例 (2) 系统提醒用户名片关联失败,用户可以结束该用例,也可以选择重新设定 A-7 保存失败 (1)系统提醒用户保存失败 (2)用户确认后,当前用例结束,也可选择进行保存 A-8 提交失败 (1)系统显示提交失败信息,并提醒用户重新提交 (2)用户可以选择重新提交,或者结束该用例 补充说明 补充约束-数据需求 D-1 用户信息包括:用户编号、用户姓名、密码、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail D-2 名片信息包括:名片编号、公司名称、部门名称、职务名称、用户姓名、名片名称、邮箱、地址、联系方式、邮编、传真、备注、当前状态、名片正面、名片反面、个人名片表示、名片创建时间 D-3 公司部门信息包括:公司名称、部门名称、职务名称、公司地址、公司联系方式、公司传真 D-3 查询名片条件包括:名片所属于的组、名片的创建时间、名片的创建人、名片中公司名称、名片中的部门名称、名片中的职务名称 D-4 查询公司部门条件包括:公司名称、部门名称、职务名称 补充约束-业务规则 B-1 系统在验证到用户修改信息格式不正确时,给予提示信息 B-2 用户只能修改和删除自己创建的名片,不能修改和删除共享的名片 B-3 系统验证用户添加的名片的唯一性,当用户添加的名片已存在时,提醒用户不允许继续添加 B-4 系统在验证到用户在数据导出没有选择数据时,给予错误提示信息 B-5 用户只能导出已经查询得到名片信息,不能导出其他信息 B-6 系统验证用户在导出时是否已经正确选择路径,当路径选择不正确时,系统会给出错误提示。 B-4导出过程出现异常时应该能够自动处理,并继续后续的操作,并记录相应的日志 补充约束-非功能需求 扩展性:系统当前只支持导出到Excel文件中,将来会扩展到可以导出为其他的格式 待解决问题 暂无 相关图 生成名片活动图 名片一览活动图 同一人物设定活动图 查看查看公司部门视图活动图 收藏名片活动图 表9 “名片管理流程”用例规约 表10为“组管理流程”用例规约。 用例名 组管理 简要描述 经理对本部门内部进行分组 参与者 经理 涉众 经理 相关用例 无 前置条件 经理成功登录系统 后置条件 经理可以管理本部门的内部组织结构 基本事件流 用例起始于经理需要管理自己的部门的内部组织结构 新建组 (1) 经理可以点击新建组选项,填写新组的基本信息并提交 (2) 系统验证新组的信息是否合法有效 (3) 系统向数据库中添加一个新组 查询组 1、查看详细信息 (1) 经理可以点击查询组选项 (2) 系统显示查询组的界面 (3) 经理输入查询条件 (4) 系统按照查询条件进行检索,并以树形结构显示查询结果 (5) 经理点击其中一个子节点 (6) 系统显示该子节点的详细信息 2、 修改组信息 (1) 经理点击修改此组的信息 (2) 系统显示修改组信息界面 (3) 经理进行修改 (4) 系统验证经理输入的修改信息是否合法有效,并保存修改信息,显示修改结果 3、 删除组 (1) 经理点击删除此组 (2) 系统将此组的信息从数据库中删除,并显示删除成功 4、导出查询结果 (3) 经理选择多条查询结果然后点击导出查询结果按钮 (4) 系统弹出保存对话框 (5) 经理输入保存路径,并点击保存 (6) 系统将经理要导出的查询结果保存到指定路径,并显示保存成功 4、 向组中添加新名片 (1) 经理点击向组中添加名片选项 (2) 系统显示向组中添加名片界面 (3) 经理输入要添加的名片名称 (4) 系统显示添加成功 5、 查看组中名片 (1) 经理点击查看组中名片 (2) 系统以组名称作为查询条件进行检索,并显示查询结果 备选事件流 A-1 经理查询组信息失败 (1)系统提醒经理当前的查询操作失败 (2)经理确认后,当前用例结束,也可选择重新进行查询 A-2 经理修改组信息失败 (1)系统提醒经理当前的修改操作失败 (2)经理确认后,当前用例结束,也可选择重新进行修改 A-3 经理删除组失败 (1)系统提醒经理当前的删除操作失败 (2)经理确认后,当前用例结束,也可选择重新删除 A-4 经理生成组失败 (1)系统提醒经理当前的添加操作失败 (2)经理确认后,当前用例结束,也可选择重新删除 A-5 保存失败 (1)系统提醒用户保存失败 (2)用户确认后,当前用例结束,也可选择进行保存 A-6 提交失败 (1)系统显示提交失败信息,并提醒用户重新提交 (2)用户可以选择重新提交,或者结束该用例 补充说明 补充约束-数据需求 D-1 名片信息包括:名片编号、公司名称、部门名称、职务名称、用户姓名、名片名称、邮箱、地址、联系方式、邮编、传真、备注、当前状态、名片正面、名片反面、个人名片表示、名片创建时间 D-2 组信息包括:组编号、组名称、组所在的部门、组所属的公司、组所属的父组、组备注、是否共享标识、组的创建人、组的创建时间 D-3 查询组的条件包括:组所属于的部门、组的创建时间、组的创建人、名片所属的公司 补充约束-业务规则 B-1 系统在验证到经理修改信息格式不正确时,给予提示信息 B-2 经理只能添加、修改和删除本部门的组,不能添加、修改和删除其他部门的组 B-3 系统验证经理添加的组的唯一性,当经理添加的组已存在时,提醒经理不允许继续添加 B-4 经理在添加组时填写的父组向中,必须是已经存在的组,如果当前组不存在,则提醒经理添加失败。 B-5 系统在验证到经理在数据导出没有选择数据时,给予错误提示信息 B-6 经理只能导出已经查询得到名片或者组信息,不能导出其他信息 B-7 系统验证经理在导出时是否已经正确选择路径,当路径选择不正确时,系统会给出错误提示。 B-8 导出过程出现异常时应该能够自动处理,并继续后续的操作,并记录相应的日志 补充约束-非功能需求 扩展性:系统当前只支持导出到Excel文件中,将来会扩展到可以导出为其他的格式 待解决问题 暂无 相关图 新建组活动图 查询组活动图 表10 “组流程”用例规约 表11为“数据导出流程”用例规约。 用例名 数据导出 简要描述 用户对查询得到的数据进行导出 参与者 用户 涉众 用户 相关用例 无 前置条件 用户成功登录系统以及用户得到查询结果 后置条件 用户可以将查询结果导出到Excel表中 基本事件流 (1) 用例起始于用户需要导出查询结果 (2) 系统查询用户需要的信息 (3) 用户可以在树形结构中选择需要导出的项 (4) 系统获取到用户要导出的信息 (5) 系统弹出保存对话框 (6) 用户选择要保存的路径 (7) 系统将导出信息写入Excel文件中,并将文件保存在用户要存储的路径中 备选事件流 A-1 用户导出数据失败 (1)系统提醒用户当前的导出操作失败 (2)用户确认后,当前用例结束,也可选择重新进行导出 A-2 系统保存Excel文件失败 (1)系统提醒用户当前的保存操作失败 (2)用户确认后,当前用例结束,也可选择重新进行导出 A-3 没有查询信息时,当前用例结束 补充说明 补充约束-数据需求 D-1 名片信息包括:名片编号、公司名称、部门名称、职务名称、用户姓名、名片名称、邮箱、地址、联系方式、邮编、传真、备注、当前状态、名片正面、名片反面、个人名片表示、名片创建时间 D-2 组信息包括:组编号、组名称、组所在的部门、组所属的公司、组所属的父组、组备注、是否共享标识、组的创建人、组的创建时间 D-3 查询组的条件包括:组所属于的部门、组的创建时间、组的创建人、名片所属的公司 D-4 查询名片条件包括:名片所属于的组、名片的创建时间、名片的创建人、名片中公司名称、名片中的部门名称、名片中的职务名称 补充约束-业务规则 B-1 系统在验证到用户在数据导出没有选择数据时,给予错误提示信息 B-2 用户只能导出已经查询得到名片或者组信息,不能导出其他信息 B-3 系统验证验证用户在导出时是否已经正确选择路径,当路径选择不正确时,系统会给与错误提示。 B-4导出过程出现异常时应该能够自动处理,并继续后续的操作,并记录相应的日志 补充约束-非功能需求 扩展性:系统当前只支持导出到Excel文件中,将来会扩展到可以导出为其他的格式 待解决问题 暂无 相关图 活动图 表11 “用例导出流程”用例规约 表12为“错误管理流程”用例规约。 用例名 错误管理 简要描述 用户、经理或者超级管理员遇到错误的操作 参与者 用户、经理、超级管理员 涉众 用户、经理、超级管理员 相关用例 无 前置条件 用户成功登录系统 后置条件 用户可以看到错误界面 基本事件流 (1) 用例起始于用户进行了错误的操作 (2) 系统显示错误界面 (3) 用户可以在错误界面上选择返回上一界面,也可以选择返回首界面 (4) 系统执行用户选择的操作 备选事件流 A-1 用户返回失败 (1)系统提醒用户当前的返回操作失败 (2)用户确认后,当前用例结束,也可选择重新进行返回 补充说明 补充约束-业务规则 B-1 系统在验证到用户执行了错误操作时,给予错误提示信息 B-2 用户只能返回上一界面或者返回首界面 补充约束-非功能需求 待解决问题 暂无 相关图 活动图 表12 “错误管理流程”用例规约 表13为“审核用户申请流程”用例规约。 用例名 审核用户申请 简要描述 超级管理员对用户提交的注册申请进行审核 参与者 超级管理员 涉众 超级管理员 相关用例 用户申请注册 前置条件 超级管理员成功登录系统以及用户提交注册申请 后置条件 超级管理员可以审核通过用户申请,也可以审核不通过用户申请 基本事件流 (1) 用例起始于超级管理员需要审核用户提交的注册申请 (2) 系统自动将用户提交的申请发给超级管理员 (3) 超级管理员可以查看用户提交的注册信息,并审核其真实性 (4) 超级管理员审核通过之后,系统会向用户发送注册成功信息 备选事件流 A-1 超级管理员查看注册信息失败 (1)系统提醒超级管理员审核操作失败 (2)用户确认后,当前用例结束,也可选择重新进行审核 A-2 系统提交注册成功信息失败 (1)系统提醒超级管理员当前的提交操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行发送 补充说明 补充约束-数据需求 D-1 用户申请信息包括:用户姓名、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail 补充约束-业务规则 B-1 系统在验证到用户注册信息丢失时,给予错误提示信息 B-2 系统在验证到超级管理员发送的审核信息丢失时,给予错误提示信息 补充约束-非功能需求 待解决问题 暂无 相关图 活动图 表13 “审核用户申请流程”用例规约 表14为“访问日志管理流程”用例规约。 用例名 访问日志管理 简要描述 超级管理员对各用户的访问日志进行管理 参与者 超级管理员 涉众 超级管理员 相关用例 无 前置条件 超级管理员成功登录系统 后置条件 超级管理员可以查看所有用户的操作日志 基本事件流 (1) 用例起始于超级管理员需要查看所有用户的操作日志 (2) 系统自动将所有用户的操作日志显示出来 (3) 系统会对于日志定期进行删除 备选事件流 A-1 超级管理员查看日志信息失败 (1)系统提醒超级管理员查看日志操作失败 (2)用户确认后,当前用例结束,也可选择重新进行查看日志 补充说明 补充约束-数据需求 D-1 日志信息包括:时间、操作者姓名、操作名片编号、具体操作类型 补充约束-业务规则 B-1 系统在验证到日志信息丢失时,给予错误提示信息 补充约束-非功能需求 待解决问题 暂无 相关图 活动图 表14 “访问日志管理流程”用例规约 表14为“参数管理流程”用例规约。 用例名 参数管理 简要描述 超级管理员对各种基本表参数进行管理 参与者 超级管理员 涉众 超级管理员 相关用例 无 前置条件 超级管理员成功登录系统 后置条件 超级管理员可以管理各种基本表参数 基本事件流 (1) 用例起始于超级管理员需要管理各种基本表参数 (2) 超级管理员可以管理用户信息,可以添加新用户、查看用户信息、删除用户 (3) 超级管理员可以管理权限,可以添加新权限、修改权限 (4) 超级管理员可以管理公司信息,可以添加公司信息,修改公司信息 (5) 超级管理员可以管理部门信息,可以添加部门信息,修改部门信息 (6) 超级管理员可以管理职务信息,可以添加职务信息,修改职务信息 备选事件流 A-1 超级管理员添加新用户失败 (1)系统提醒超级管理员添加新用户操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行添加 A-2 超级管理员删除用户失败 (1)系统提醒超级管理员删除用户操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行删除 A-3 超级管理员添加新权限失败 (1)系统提醒超级管理员添加新权限操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行添加 A-4 超级管理员删除权限失败 (1)系统提醒超级管理员删除权限操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行删除 A-5 超级管理员添加新公司信息失败 (1)系统提醒超级管理员添加新公司信息操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行添加 A-6 超级管理员添加新部门信息失败 (1)系统提醒超级管理员添加新部门信息操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行添加 A-7超级管理员添加新职务信息失败 (1)系统提醒超级管理员添加新职务信息操作失败 (2)超级管理员确认后,当前用例结束,也可选择重新进行添加 补充说明 补充约束-数据需求 D-1 用户申请信息包括:用户姓名、用户所在公司、用户所在部门、用户职务、联系方式、地址、邮编、传真号、E-mail、 D-2 权限信息包括:权限编号、权限名称、具体模块的增删改查操作 D-3 公司信息包括:公司编号、公司名称、地址、联系方式、传真 D-4 部门信息包括:部门编号、部门名称、部门所在公司 D-5 职务信息包括:职务编号、职务名称、职务所在部门、职务所在公司、权限编号 补充约束-业务规则 B-1 系统在验证到某些参数信息丢失时,给予错误提示信息 补充约束-非功能需求 待解决问题 暂无 相关图 用户信息管理活动图 权限管理活动图 公司信息管理活动图 部门信息管理活动图 职务信息管理活动图 表14 “参数管理流程”用例规约 2、设计理解 2.1 系统架构 本系统使用jsp进行网页界面的设计,使用MVC设计模式,它采用了当今软件设计的最新技术,具有开发效率高、设计灵活、生成的软件界面友好美观等特点。本系统中通过JDBC驱动和数据库进行无缝连接,后端的数据库是SQL Server,该数据库具有较高的完整性,一致性和安全性。 MVC设计模式把应用程序分成三个核心模块:模型、视图、控制器,各自处理自己的任务。模型用于存储数据的对象,视图为模型提供数据显示的对象,控制器负责具体的业务逻辑操作,即控制器根据视图提出的要求对数据做出处理,并将有关结果存储到模型中,同时负责让模型和视图进行必要的交互,当模型中的数据变化时,让视图更新显示。 在本系统中模型就是在entity包下的基本类,这些对应于数据库中的基本表就是JavaBean。视图就是系统的界面,也就是JSP文件,这些文件中既有HTML的代码,又嵌入了Java代码,这些JSP文件大部分都具有表单操作的,在这些表单操作时会跳转到相应的Servlet,实现了视图与控制器的连接操作;控制器就是Servlet包下的Servlet,这些Servlet对内可以操作模型中的实体类,对外可以控制视图的显示,这个系统的Servlet主要是实现获取视图中用户填写的信息,通过这些信息查询数据库,从数据库中得到信息,将这些信息通过Servlet显示在视图上。 顶层包图 Dao层包图 Service层包图 其中servlet包为控制层,控制前后台请求的发送与接收,Service包负责servlet与dao层的联系,实现具体的业务逻辑,dao层实现各种实体类,实现和封装数据库连接,关闭等。还有各种需要操作数据库的对象。 2.2 数据库设计 2.2.1数据表 图2-1是名片管理系统的数据库实体关系图: 名片管理系统所涉及到的实体有权限表(Power)、公司表(Company)、部门表(Department)、职务表(Position)、用户表(Users)、用户-职务关系表(User_Position)、名片表(Card)、用户-名片关系表(Users_Card)、卡内用户信息表(Card_Users)、组表(Group)、组-名片关系表(Group_Card)、日志表(Log)、收藏名片表(Collection)如图2-1所示。 图2-1 名片管理系统的数据库实体关系图 2.2.2视图 由于公司部门的信息更新比较少,而且查询比较多,所以在这个地方建立了一个视图,视图的创建语句如下: create view Company_Department_View as SELECT Company.CompanyName, Department.DepartmentName, Position.PositionName FROM Company INNER JOIN Department ON Company.CompanyId = Department.CompanyId INNER JOIN Position ON Company.CompanyId = Position.CompanyId AND Department.DepartmentId = Position.DepartmentId 2.2.3 存储过程 由于系统设置了用户一天内三次登陆不成功,则今天不允许再登录,所以设计了一个存储过程用于在内天0点将用户登录的错误次数清0,具体的创建存储过程的语句如下: create PROCEDURE ErrorNum as update users set errornum=0 由于这个存储过程需要每天定时执行,所以设置了一个用于定时执行上述存储过程的作业,具体的操作如下: SQL Server代理——>新建作业——>常规中填写作业名称——>步骤中点击新建——>选择数据库、填写命令——>计划中填写名称、设置为每天执行——>保存 2.3详细设计 针对每一个功能,给出界面,给出输入输出和交互过程 例如: (1)公文发布界面 “公文发布”界面如图3所示,只有具有公文发布权限的人才能看到。 图3公文发布 单击“预览”按钮,在弹出的“选中文件”框中找到已填好的红头文件的Wold文档,单击文件类型后的下拉框最右端的倒三角符号,选择红头文件类型,单击“选择单位”按钮,弹出选择单位界面,在此界面中选择相应的部门并“确定”后,返回图3,然后输入主题,备注可不填,再单击“开始上传”按钮即可完成公文上传。 登录界面 后台主界面 访问日志界面
