华颐蓝天监理实施细则.docx

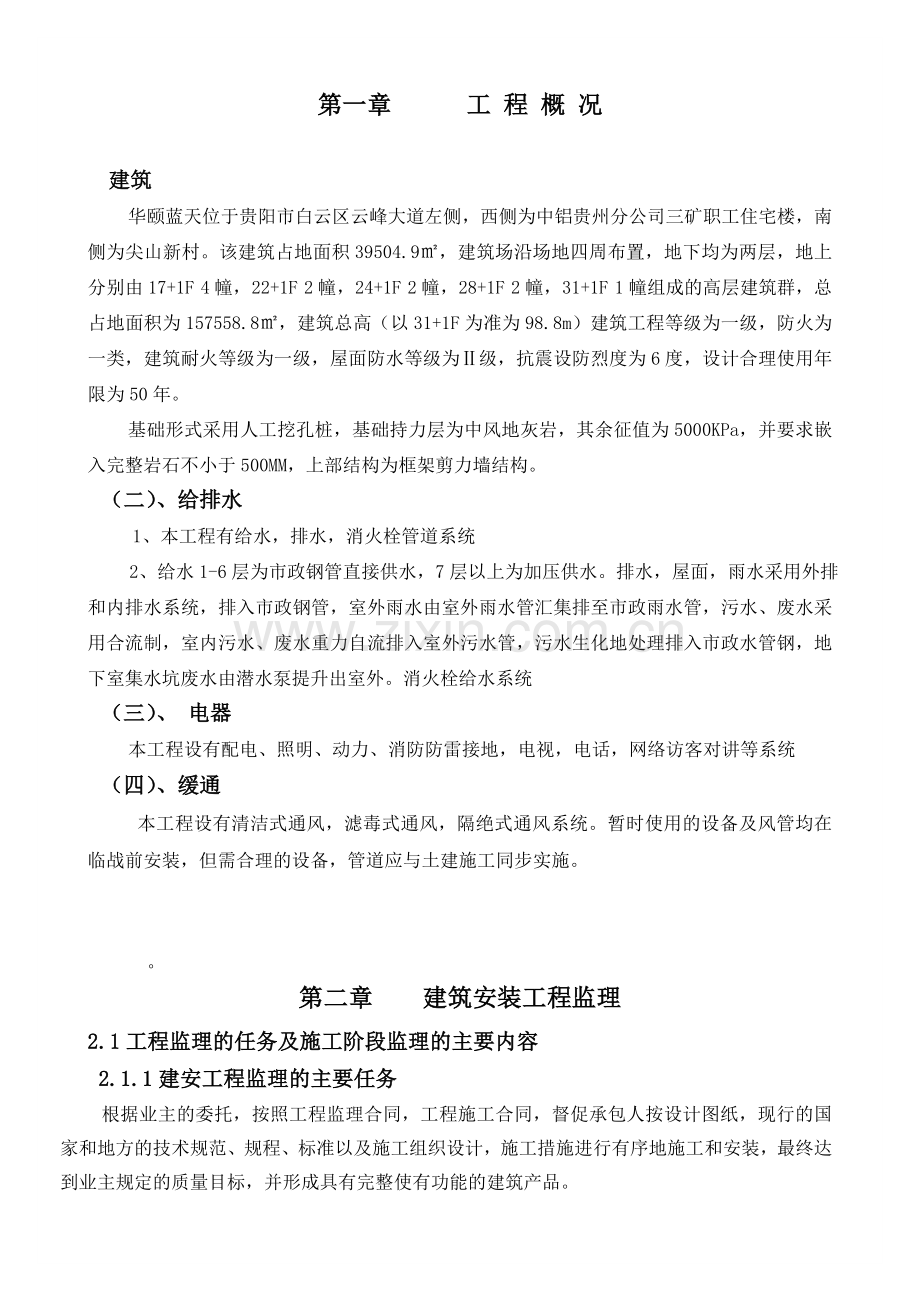

第一章　　　工 程 概 况

建筑
华颐蓝天位于贵阳市白云区云峰大道左侧，西侧为中铝贵州分公司三矿职工住宅楼，南侧为尖山新村。该建筑占地面积39504.9㎡，建筑场沿场地四周布置，地下均为两层，地上分别由17+1F 4幢，22+1F 2幢，24+1F 2幢，28+1F 2幢，31+1F 1幢组成的高层建筑群，总占地面积为157558.8㎡，建筑总高（以31+1F为准为98.8m）建筑工程等级为一级，防火为一类，建筑耐火等级为一级，屋面防水等级为Ⅱ级，抗震设防烈度为6度，设计合理使用年限为50年。
基础形式采用人工挖孔桩，基础持力层为中风地灰岩，其余征值为5000KPa，并要求嵌入完整岩石不小于500MM，上部结构为框架剪力墙结构。
（二）、给排水
1、本工程有给水，排水，消火栓管道系统
2、给水1-6层为市政钢管直接供水，7层以上为加压供水。排水，屋面，雨水采用外排和内排水系统，排入市政钢管，室外雨水由室外雨水管汇集排至市政雨水管，污水、废水采用合流制，室内污水、废水重力自流排入室外污水管，污水生化地处理排入市政水管钢，地下室集水坑废水由潜水泵提升出室外。消火栓给水系统
（三）、 电器
本工程设有配电、照明、动力、消防防雷接地，电视，电话，网络访客对讲等系统
（四）、缓通
本工程设有清洁式通风，滤毒式通风，隔绝式通风系统。暂时使用的设备及风管均在临战前安装，但需合理的设备，管道应与土建施工同步实施。

。
第二章 建筑安装工程监理
2.1工程监理的任务及施工阶段监理的主要内容
2.1.1建安工程监理的主要任务
根据业主的委托，按照工程监理合同，工程施工合同，督促承包人按设计图纸，现行的国家和地方的技术规范、规程、标准以及施工组织设计，施工措施进行有序地施工和安装，最终达到业主规定的质量目标，并形成具有完整使有功能的建筑产品。

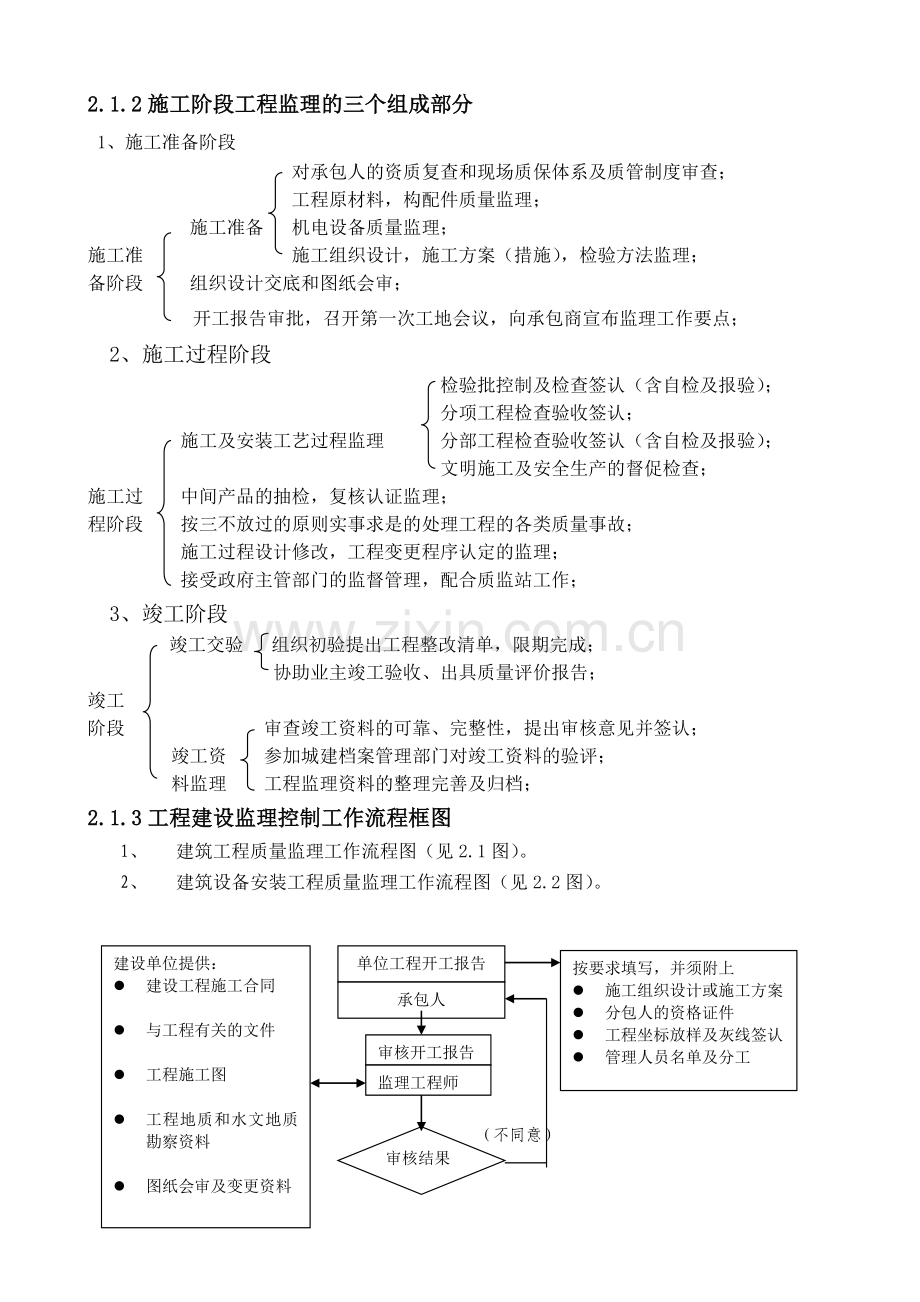

2.1.2施工阶段工程监理的三个组成部分
1、施工准备阶段
对承包人的资质复查和现场质保体系及质管制度审查；
工程原材料，构配件质量监理；
施工准备 机电设备质量监理；
施工准 施工组织设计，施工方案（措施），检验方法监理；
备阶段 组织设计交底和图纸会审；
开工报告审批，召开第一次工地会议，向承包商宣布监理工作要点；
2、施工过程阶段
检验批控制及检查签认（含自检及报验）；
分项工程检查验收签认；
施工及安装工艺过程监理 分部工程检查验收签认（含自检及报验）；
文明施工及安全生产的督促检查；
施工过 中间产品的抽检，复核认证监理；
程阶段 按三不放过的原则实事求是的处理工程的各类质量事故；
施工过程设计修改，工程变更程序认定的监理；
接受政府主管部门的监督管理，配合质监站工作；
3、竣工阶段
竣工交验 组织初验提出工程整改清单，限期完成；
协助业主竣工验收、出具质量评价报告；
竣工
阶段 审查竣工资料的可靠、完整性，提出审核意见并签认；
竣工资 参加城建档案管理部门对竣工资料的验评；
料监理 工程监理资料的整理完善及归档；
2.1.3工程建设监理控制工作流程框图
1、 建筑工程质量监理工作流程图（见2.1图）。
2、 建筑设备安装工程质量监理工作流程图（见2.2图）。

按要求填写，并须附上
l 施工组织设计或施工方案
l 分包人的资格证件
l 工程坐标放样及灰线签认
l 管理人员名单及分工
建设单位提供：
l 建设工程施工合同

l 与工程有关的文件

l 工程施工图

l 工程地质和水文地质勘察资料

l 图纸会审及变更资料
单位工程开工报告
承包人

审核开工报告
监理工程师

审核结果

（不同意）
（续）
（同意）
（续）
开工

l 口头通知
l 发备忘录
l 发监理通知
存在
问题
施工全过程检查
现场监理工程师

必须附上：
l 各项材料出厂合格证
l 各项材料试验报告
l 配合比通知单
l 强度和抗渗试验报告
l 分项工程质量检验评定报告
l 其它检测和试验报告
修改

填报每道分项工程质量验收签证
承包人

现场检查
现场监理工程师
监理实验室检验
专业监理工程师

检验结果报
监理工程师

审核结果
不合格

返工

必须附上：
l 砌筑砂浆强度验收评定
l 混凝土强度统计（非统计）方法评定
l 分部工程质量评定表

合格、签字
填报中间交工评定签证
承包人

现场检查或抽样检查
监理工程师

审核
结果
不合格

返工

必须附上：
l 质量保证资料核查表
l 单位工程观感质量评定表
l 单位工程综合质量评定表
l 竣工图
合格
填报单位工程竣工证书
承包人

竣工资料、竣工图审核
监理工程师
现场竣工验收
监理工程师

（续） （续）
（续） （续） （续）
验收
结果

不合格
整改

合格、签字盖章

竣工

必须附上：
l 竣工资料
l 竣工图
移交建设单位使用

图2.1 建筑工程质量监理的工作流程

按要求填写各栏目，并须附上：
l 施工组织设计、施工方案；
l 工人、技术人员数量；
l 机械品种、数量；
l 承包人、分包人资质证件

填写开工申请

承包人
熟悉图纸、将工艺图与土建图对照、核查有无矛盾或参加图纸会审

监理工程师

审核内容包括：
l 承包人分包人的资质证件；
l 有关工种操作人员的上岗证书；
l 施工组织设计、施工方案等。
审核开工申请
监理工程师

承包人
修改完善

不同意
审核结果

同意

制作零部件、预埋件及隐蔽工程
承包人

按设计要求验收施工材料或器材，必要时作材性试验
监理工程师
或监理试验工程师

（续） （续）
（续）

不合格
退换
试验结果

合格

现场验收制作的零部件预埋件及隐蔽工程
监理工程师

不合格
返工
验收结果

合格

签认零部件制作质量验收或隐蔽工程
验收单
监理工程师

部件及设备准备安装
设备开箱检查内容：
设备型号规格
是否与设计相符
设备外观是否完好无损
零配件是否齐全等

安装现场验收内容为：
设备基础、管道孔洞、预埋件等的坐标位置、标高、大小等

安装现场验收（土建与安装中间交接验收）
承包人、监理工程师
设备开箱验收
（甲供）
业主、承包人监理工程师

验收结果
不合格
不合格
验收结果

通知整改
业主解决

合格

部件及设备安装
承包人

部件及设备安装质量验收
监理工程师

不合格
返工
验收结果

合格
（续）
签认安装质量验收单
监理工程师

系统强度、严密性、真空度等级试验及敏感件
试验、电气耐压试验等
承包人

整改
不合格
检查结果

合格

签认试（耐）压报告单
监理工程师

系统单机无负荷试车
承包人

现场检查或复测
各有关专业监理工程师

审核测试结果
重新返工整改

签认单机试运转记录
监理工程师

（续）

由业主负责、对系统进行负荷试验
测定与调整
业主、设计单位、承包人、监理工程师

测试结果
不合格
返工、整改

合格

签认测定资料与调整报告
业主、承包人、监理工程师

（续）

审核该单项所有质量检验评定表及评定标准
监理工程师

审核竣工资料
监理工程师

竣工交付使用

图2.2 建筑设备安装工程质量监理工作流程
第三章 建筑施工测量土石方平场及基础实施细则
3．1施工测量监理
3．1．1施工测量监理的依据：
1．《工程测量规范》GB500026-93
2．《建筑变形测量规程》
3．《建设工程监理规范》GB50319-2000
4．《监理规划》
5．本工程设计图纸
3．1．2施工测量的监理工作流程（见下图）：
3．1．3测量监理工作内容：
施工准备阶段的测量监理
控制测量监理
施工测量监理
竣工测量监理
一、施工准备阶段的测量监理
在测量工作开始前，测量监理工程师必须完成对施工承建单位报送的“测量工作大纲”的审查并批复。施工单位编报的测量工作大纲，至少应包括以下内容：
1、施测项目概述；
2、施测技术方案（施测方法、操作规程、引用技术标准目录等）；
3、测量仪器设备的配置（含内业仪器设备）及设备检验证书、仪器精度的说明资料等；
4、测量人员的构成及技术状况；
5、施测进度安排；
6、控制点保护措施；
7、监理要求报送的其它资料
施工测量监理工作流程图

不合格

合格

不合格
施工单位内、外业复核
由业主提供原始资料
监理熟悉、核查
以公文形式发放资料
确认为作业依据

施工单位报测量资料、方案、结果等

监理审核施工单位测量资料内业100%、外业旁站或抽查
不合格

合格
资料汇总归档、质量评定、监理报告等

二、控制测量监理
测量控制是一个建筑工程建设的基础，因此，测量监理工程师必须认真复核，在工程项目施工之前，对业主单位提供的测量成果及交底资料，由施工单位填写报验单报验；测量监理工程师会同承包人对其资料进行复核；（复核发现问题应及时请业主予以核实、修正或补充）。复核记录必须经总监理工程师签字确认。
1、控制点的复核监理：
监理旁站并做部分抽检（抽检频率为≥20%）。
依据：平面控制、高程控制的控制点布置图、成果表，规范、技术交底文件。
抽检主要是有怀疑或重要的部位。
2、校测水准点：
由规划部门给定的水准点是向现场引测标高的依据。因此，水准点的正确性是影响建筑物标高的直接因素，一般规划部门给两个水准点，测量监理工程师应该要求承包单位在两点之间校测；若规划部门给了一个水准点，监理工程师应通过建设单位请规划部门确认，保证水准点的正确，方可使用。
3、审批复测报告
测量监理工程师对承包人以正式文件提交的复测报告（一式三份）进行批复，并抄报业主。内容：
1）、精度计算书。
2）、坐标、高程比较表。
3）、复测结果说明。
4）、线路图
4、点位一经确认要求承包人妥善加以保护：
(1)点位四周用砼加固，并设立警示牌；
(2)派专人负责保护。
5、加密控制点的监理
业主提供的控制点，往往满足不了工程的正常施工需要，因此承包人要对控制点进行加密，作为施工测量的基准点。测量监理工程师对此同样要进行严格质量控制，避免因基点错误而引起施工放样质量事故。
精度确定：一般加密点可直接在原点上支点，其精度要求：导线相对精度≤1/12000，水准≤30L。
三、施工测量监理
1、施工控制网监理
施工控制网是一个建筑工程建设的基础。一般应布置成正方形或矩形的建筑方格网，其坐标轴与建筑主轴线相一致或平行。 测量监理工程师要参照《工程测量规范》（GB50026-93）进行核查，使其符合规范要求。
（1）审查建筑方格网的布置情况：审查建筑方格网的布置是否根据建筑设计总平面图上各建筑物和构筑物布设，并结合现场的地形情况拟定的；
（2）重点复核建筑方格网的主轴线：即主轴线的定位是否根据测量控制点来测设的；计算结果要认真进行复核、对照。
（4）审查、复核后能达到测量精度要求时各方共同在《工程施工定位（控制）放线测量记录》上签字认可。
2．建筑施工测量定位放线监理
建筑施工测量定位放线主要包括基础施工和主体施工测量定位放线：
   （1）基础施工测量定位放线。测量监理工程师检查监理的主要内容是对主控制轴线及现场水准控制点进行复核；细部线及标高由土建监工程师会同施工单位施工员检查。合格后，可允许施工单位进行下道工序。
  （2）建筑主体施工定位放线。 测量监理工程师审查、复核的要点是平面控制网的检查、复核；建筑物内部的细部线及标高由土建监工程师会同施工单位施工员检查；一般平面控制网的距离测量精度不应低于1/10000，矩形角度测设的误差不应大于±10”。同时，要求施工单位注意控制点在结构和外墙施工期间妥善保护。
       在主体建筑施工中，无论是平面控制点的垂直投影，还是高程传递，对所使用的仪器设备均有一定要求，测量监理工程师应予以控制：垂准仪可以用于各种层次的平面控制点的垂直投影。如用经纬仪（加装直角目镜）作控制点的垂直投影，一般用于10层以下的建筑物。高程传递一般可采用钢卷尺垂直丈量法和全站仪天顶测距法进行；各种仪器使用技术要求应符合工程测量规范（GB50026-93）规定。
3、审查、复核后能达到测量精度要求时各方共同在《工程施工定位（控制）放线测量记录》上签字认可。
四、工程竣工测量的监理
1、工程竣工测量的内容：
建筑物:　测定各房角坐标、几何尺寸，各种管线进出口的位置和高程，室内地坪及房角标高，并附注房屋结构层数、面积和竣工时间。
地下管线:测定检修井、转折点、起终点的坐标，井盖、井底、沟槽和管顶等的高程，附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向。
架空管线:测定转折点、结点、交叉点和支点的坐标，支架间距、基础面标高等。
交通线路:测定线路起终点、转折点和交叉点的坐标，路面、人行道、绿化带界线等。
特种构筑物:测定沉淀池的外形和四角坐标，圆形构筑物的中心坐标，基础面标高，构筑物的高度或深度等。
2、审查、复核工程竣工测量
应检查工程竣工测量是否全面反映建（构）筑物竣工后的位置。注意竣工测量不但测量地面的地物和地貌，还要测量底下各种隐蔽工程，竣工测量的精度一般应该符合竣工图的解析精度。
对施工单位工程竣工测量数据进行检查复核并签署监理意见，记录格式见《工程竣工测量及复核记录》。
3、资料整理
按照业主的归档管理规定，测量监理工程师应督促施工承建单位认真做好应归档资料的收集、整编工作，不得潦草敷衍，不得污损缺失。
竣工地形图应该注明图幅的坐标系统、高程系统、测图方法、比例尺、制图日期等基本数据。对于竣工纵、横断面图，必须注明断面桩号、断面中心桩坐标、断面方向、比例尺，并附有断面位置示意图。
提交的各项成果成图资料，应项目齐全，数据正确，图表清晰，符合质量要求。
4、应归档的竣工资料，一般包括下列项目：
1）、施工控制网原始观测记录及平差计算资料；
2）、施工控制网布置图、控制点坐标及高程成果表；
3）、竣工建基面地形图和纵、横断面图；
4）、建筑物实测坐标、高程与设计坐标、高程比较表；
5）、实测建筑物及其他主要部位的竣工测量成果（坐标表、平面、断面图）；
6）、施工场地竣工地形图、平面图。
3．1．4、质量标准
各项工程或单位工程的施工测量，质量控制标准按工程测量规范《GB500026-93》要求执行。
测量仪器的检定和校验事前监理控制
根据国家《计量法实施细则》，测量仪器和钢尺在使用前7-10d，应送当地计量器具检定部门进行检测标定，合格后方可使用。承包人应向监理工程师提交检定后合格证的复印件。
经纬仪，水准仪检定依据：
《经纬仪检定规程》（JJG414-86）
《水准仪检定规程》（JJG425-86）
检定周期：经纬仪1-2年；水准仪1年。
钢尺的检定：
检定依据：《钢卷尺检定规程》（JJG4-89）
检定周期：1年（新钢尺以出厂合格证为准）。
3.2建筑工程土（石）方工程质量监理
3.2.1监理工作流程（图3、2）

复查定位放线及标高
监理工程师

复查结果
不合格
l 口头通知

l 发备忘录

l 发监理通知

返工
承包人

合格

存在问题
土方工程施工
整改

l 承包人根据设计和规范要求自检合格，并报有关资料

填报挖方填方质量验收签证
承包人

现场检查
现场监理工程师
取样试验
专业监理工程师

（续） （续）

不合格
返工
承包人
检查结果

合格、签字

l 口头通知

l 发备忘录

l 发监理通知

存在问题
场地平整施工
整改

承包人根据设计和规范要求自检合格，并报有关资料
填报场地平整质量验收签证
承包人

现场检查
现场监理工程师

返工
承包人

不合格
检查结果

l 口头通知

l 发备忘录

l 发监理通知

基坑（槽）和管沟
开挖、回填施工
合格、签字

整改

承包人根据设计和规范要求自检合格，并报有关资料

填报基坑（槽）和管沟的开挖、回填质量隐蔽验收签证
承包人

取样试验
专业监理工程师
现场检查
现场监理工程师

（续）

不合格
返工
承包人
检查结果

合格

监理工程师签字

图3.2土石方工程监理的工作流程
3.2.2监理工作内容
1、土（石）方工程，包括场地平整的挖填土石方：平场、柱基、墙基、地下室基坑、管沟、排水沟的开挖及回填。
2、监理工作的任务是，按施工图及工程地质勘察报告审查承包商提交的施工组织设计及施工方案并督促施工，经检查后作中间交验。
3、监理的重点是，土（石）方边坡的施放（或支护）、场地排水、断面尺寸和标高的复核，以及土（石）方的认定、抽检，保证达到设计要求和施工规范的规定标准。
3.2.3监理工作要点
1、土（石）方工程施工质量的事前监理
（1）、研究熟悉工程地质勘察报告。
（2）、审查承包人的施工组织设计及施工技术方案。
（3）、复查定位放线和水准点、标高、经监理工程师签认，方可进行土（石）方施工。
2、土（石）方工程过程中的质量监理
（1）、经常复查平面位置水平标高和边坡坡度，（含支护结构），应符合设计要求，并检查平面控制桩和水准桩必须正确无误。
（2）、检查开挖回填几何尺寸、排水设施断面、平面中线位置、基底处理和抽验土方分层压实度等，必须符合设计要求和施工规范规定。
（3）、经常检查场地排水和降水情况，防止边坡、基坑浸泡、塌方、滑坡。
（4）、材料要求
①、 碎石及石渣粒径不大于每层铺厚的2/3，填于表面层下。
②、砂土粒径为0.25～0.5mm，填于表层以下（细、粉砂应征得设计同意）。
③、粘性土（含粉质土、粉土）粒径不大于5cm，宜按最佳含水率控制。但淤泥质土、有机质含量大于8%的土和草皮树根、垃圾不应作回填土用。
（5）、控制填土施工分层厚度及压实遍数见下表：
压实机具
分层厚度
压实遍数
平碾
250～300mm
6～8遍
振动压实机
250～350mm
3～4遍
打夯机
200～250mm
3～4遍
人工打夯
﹤200mm
3～4遍
（6）、填方应按设计要求预留沉降量，即填方高度3‰左右。
（7）、控制土的最佳含水量和最大干密度。
（8）、监理工作质量标准
①、土方开挖工程质量检验标准见下表
土方开挖工程质量检验标准（mm）

项

序

项 目
允许偏差或允许值

检验方法
柱基基坑基槽
挖方场地平整
管沟
地（路）面基层

人工
机械

主控项目
1
标 高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度（由设计中心线向两边量）
+200 -50
+300 -100
+500 -150
+100
-
经纬仪，用钢尺量
3
边 坡
设 计 要 求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺或楔形塞尺检查
2
基底土性
设 计 要 求
观察或土样分析
注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。
②、土方回填工程质量检验标准见下表：
土方回填工程质量检验标准（mm）
项
目
序
号

项 目
允许偏差或允许值

检 验
方 法
柱基基坑基槽
场地平整
管沟
地（路）面基层
人工
机械

主控项目
1
标 高
一50
±30
±50
一50
一50
水 准 仪

-5-0
-50
2
分层
压实系数
设 计 要 求
按规定方法

分层压实系数

设 计 要 求
一般项目
1
回填土量
设 计 要 求
取样检查
或直观鉴别
2
分层厚度及含水量
设 计 要 求
水准仪及
抽样检查
3
表面
平整度
20
20
30
20
20
用靠尺
或水准仪
3、土（石）方工程竣工验收，承包商应提交下列资料：
（1）、土（石）方工程施工所依据的技术文件。
（2）、土（石）方工程定位放线和标高测量记录与验收签证。
（3）、地基验槽记录签证（含设计及勘察单位），隐蔽验收签证。
（4）、地基处理措施记录及变更资料。
（5）、填方所用土料及其它材料的试验记录。
（6）、地基土（石）取样平面位置及试验记录。
（7）、土（石）方分项工程质量验评表。
3.2.4相关强制性条文链接规定
一、《建筑地基基础工程施工质量验收规范》GB 50202—2002 ：
1、土方开挖的顺序、方法必须与设计工况相一致，并遵守“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
2、基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，以设计要求为依据，如无设计指标时应按下表规定执行。
基坑变形的监控值（cm）
基坑类别
围护结构墙顶位移
维护结构墙体最大位移
地面最大沉降

监控值
监控值
监控值
一级基坑
3
5
3
二级基坑
6
8
6
三级基坑
8
10
10
注：1。符合下列情况之一，为一级基坑：
(1)重要工程或支护结构做主体结构的一部分；
(2)开挖深度大于10m；
(3)与临近建筑物，重要设施的距离在开挖深度以内的基坑；
(4)基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。
1、三级基坑为开挖深度小于7m，且周围环境无特殊要求时的基坑。
2、除一级和三级外的基坑属二级基坑。
3、当周围已有的设施有特殊要求时，尚应符合这些要求。
二、《建筑基坑支护技术规程》JGJ 120—99
1、基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
2、基坑周边严禁超堆荷载。
3、基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。
三、《建筑边坡工程技术规范》GB 50330—2002
1、对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，采取自上而下、分段跳槽、及时支护的逆作法或部分逆作法施工。严禁无序大开挖、大爆破作业。
2、一级边坡工程施工应采用信息施工法。
3、石边坡开挖采用爆破法施工时，应采取有效措施避免爆破对边坡和坡顶建（构）筑物的震害。
3.2.5土石方施工中的安全防护措施
1、作好场地周边临时排水系统，下大雨时暂停施工。
2、挖土顺序应从上至下按规定边值、函层放坡开挖。对深度超过1.5m的土基坑（槽）边设立护栏。夜间施工时，应设红色标志灯。
3、对大型土石方工程，应设专人负责安全巡视，发现边坡有异常时立即停工处理，经检查合格后，再继续施工。
4、对需爆破施工的工地，根据土石方爆破方面的规定，制定相应安全生产管理制度。
5、土石方施工前，应进行安全交底，每天开工前，应有专职人员先对现场进行检查后，方能进行施工。
3.2.6土石方工程常见质量问题原因及防治措施
1、土石方边坡坡顶附近出现裂缝或边坡坍塌。
(1)对高切坡工程必须严格按《建筑边坡支护技术规范》及勘察和设计文件规定执行。
(2)对不同土层的开挖，必须按规定进行放坡。
(3)对地表和地下水活跃地区，应有防、排、降水措施。
( 4)严格按设计文件规定，控制坡顶附加荷载和外力振影响。
2、滑坡。
(1)当岩石或土体层理倾向角与边坡坡向角一致并层理发育时，应编制专项施工方案，并与设计单位衔接，采取抗滑结构措施方法。
(2)岩石与粘性土质岩石互夹层可能引起滑坡时，应防止水浸入和外来振动，并分层开挖、分层支护。
(3)对陡坡坡顶堆土或填方，增加坡体自重可能造成坡体失稳时，应采取相应的施工方案，减小坡体自重或合理安排挖填程序。
3、回填土沉陷或出现橡皮土。
(1)夯填前及过程中未按规定进行分层夯实或填夯密度不够引起沉陷，应认真按设计或规范规定要求组织分层夯实和检测密实度，并及时封闭，防止水浸入。
(2)严格控制每层填土粒径和填土厚度，保证填夯密实度。
(3)对含水量过大的腐植土、泥炭土、粘土、粉质土应控制含水量，或掺入一定土石料进行混合改造后再填夯。
3.3地基与基础工程质量监理
按设计图说要求，本工程人工挖孔桩、柱下独立基础置于中风化基岩上，基础持力层为中风化灰岩夹页岩，其承载力特征值fak≥1500kpa。桩身砼为C20，独立柱基砼为C25，基础梁砼为C25。
3.3.1混凝土浅基础施工的质量监理工作流程（图3.3）

复查轴线及标高
监理工程师

返工
承包人

l 口头通知
l 发备忘录
l 发监理通知
复查结果
院 不合格
存在问题 合格
承包人根据设计和规范要求自检合格，并报有关资料
地基处理施工
整改

填报地基处理质量验收签证
承包人

现场抽样检查
专业监理工程师
现场检查
现场监理工程师

返工
承包人
检查结果
不合格
合格

监理工程师签字

l 口头通知
l 发备忘录
l 发监理通知

整改
基础工程施工
存在问题
承包人根据设计和规范要求自检合格，并报有关资料
填报基础分项工程质量验收签证
承包人

（续） （续）
现场抽样检查
专业监理工程师
现场检查
现场监理工程师

不合格
返工
承包人
检查结果

合格
监理工程师签字

图3.3地基与基础工程质量监理工作流程
3.3.2人工挖孔灌注桩施工
一、施工工艺流程
施工定位放线→人工开挖桩孔→测量控制→设置操作平台→人工开挖桩孔至底标高→清底并修正桩孔岩壁→施工方自检及验孔→沉放钢筋笼→排除积水→浇灌桩身砼。
二、监理工作要点
（一）、施工准备阶段监理工作要点
1、灌注桩施工应对下列资料进行熟悉和审查：
（1）、桩基工程施工图（包括同一单位工程中所有的桩基础）及图纸会审纪要；
（2）、建筑场地和邻近区域内的地下管线（管道、电缆）、地下构筑物、危房、精密仪器车间等的调查资料；
（3）、主要施工机械及其配套设备的技术性能资料；
（4）、审查桩基工程的施工组织设计或施工方案。施工组织设计应结合工程特点，有针对性地制定相应质量管理措施，主要包括下列内容：
①施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；
②施工作业计划和劳动力组织计划；
③机械设备、构（配）件、工具（包括质量检查工具）、材料供应计划；
④桩基施工时，对安全、劳动保护、防火、防雨、防台风、爆破作业、文物和环境保护等方面应按有关规定执行；
⑤保证工程质量、安全生产和季节性（冬、雨季）施工的技术措施。
（5）、检查桩基施工用的临时设施，如供水、供电、道路、排水、临设房屋等，必须在开工前准备就绪，施工场地应进行平整处理，以保证施工机械正常作业。
（6）、检查基桩轴线的控制点和水准基点应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经常复测。（8）、检查水泥、砂、石、钢筋等原材料及其制品的质保资料；
（二）、施工阶段监理工作要点

7、灌注桩钢筋笼制作和安装质量控制
（1）、制作质量控制
①根据起吊设备及材料长度可分段制作后再作焊接接长，其搭接焊缝宽≥0.7d；厚≥0.7d，焊缝长符合搭接焊要求。
②成形时，应采用环形模制作，以保证成形直径极差。其钢筋品种、规格、间距、连接应符合设计和规范要求。并严格控制保护层垫块厚度偏差为±20mm。
③钢筋笼环形加劲箍宜点焊在主筋外层，螺旋箍可绑扎。
（2）、安装质量控制
①安装前应中间验收合格，吊装时应基本垂直，并不得碰撞孔壁。
②钢筋笼安装连接时应符合以下要求：
i下节笼应露出操作平台高1m左右。
ii上下节笼主筋位置应校直、对正，保持垂直状态。
iii搭接完成后，应补足焊接部分箍筋，并按验收标准检验合格，方可沉放或进行下一节笼的焊接安装。
iiii钢筋笼全部安装入桩孔后，应作全面隐蔽检查验收，确认其符合设计要求后予以固定。
三、监理工作流程图如下：（3.4图）

复核轴线与标高、桩径
监理工程师

不合格
返 工
施工方
复查
结果

合格

口头通知
发备忘录
发监理通知
整改
存在问题
桩孔开挖施工
施工方

监理巡视

按设计及规范进行
三检合格
填报隐检记录
填报工序报验单

桩孔成型自检
施工方

桩孔质量复查签认
监理工程师

检查
结果

不合格
返 工
施工方

不合格
钢筋制作成型自检
施工方
合格
检查签认
监理工程师
沉放钢筋笼
施工方
合格

桩孔底排水
施工方

签发砼浇灌证
监理工程师

3．4图人工挖孔灌注桩施工流程
四、人工挖孔桩工程质量标准
（一）、灌注桩钢筋笼质量检验标准
灌注桩钢筋笼质量检验标准（mm） 表1
项
序
检查项目
允许偏差或允许值
检查方法
主控项目
1
主筋间距
±10
用钢尺量
2
长度
±100
用钢尺量
一般项目
1
钢筋材质检验
设计要求
抽样送检
2
箍筋间距
±20
用钢尺量
3
直径
±10
用钢尺量
1、主控项目
（1）、主筋间距：钢筋笼预制加工后用钢尺量测笼顶、笼中、笼底三个断面，允许偏差值控制在±10mm内，每个笼全数检查。
（2）、钢筋笼长度：每个桩全数检查，每节笼长度（以最短一根主筋为准）相加减去(n-1)×主筋搭接长度，其总长度的允许偏差值控制在±100mm范围内。
2、一般项目
（1）、钢筋材质检验：进场钢筋按规格、按批进行检查和验收，每批应由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成，每批重量不大于60t；冷拉钢筋应分批进行验收，每批由重量不大于
