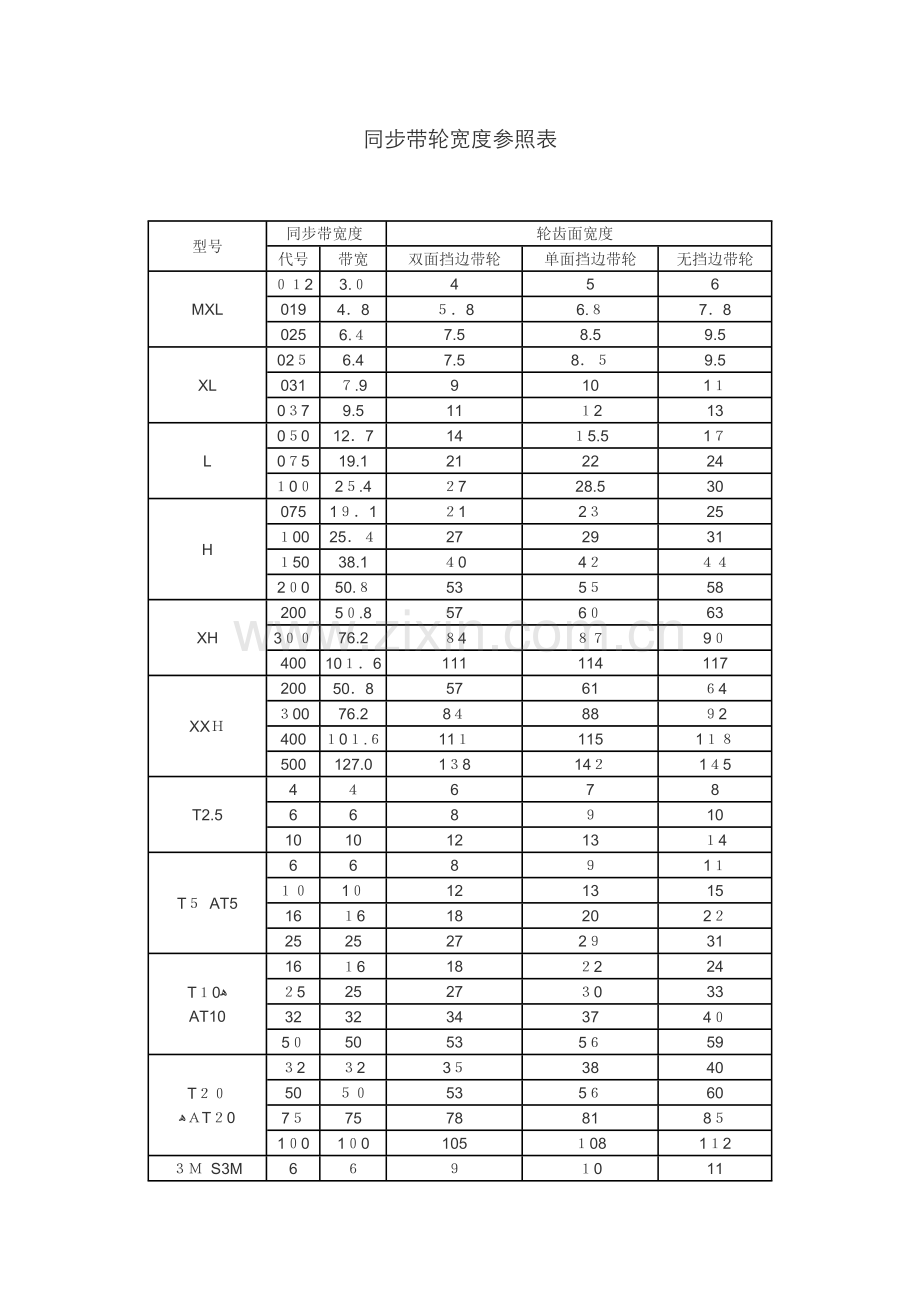

同步带轮宽度参照表

型号
同步带宽度
轮齿面宽度
代号
带宽
双面挡边带轮
单面挡边带轮
无挡边带轮
MXL
０１2
3.０
4
5
6
019
4．8
５．8
6.８
7．8
025
6.４
7.5
8.5
9.5
XL
02５
6.4
7.5
8．５
9.5
031
７.9
9
10
1１
0３7
9.5
11
１2
13
L
0５0
12．7
14
１5.5
1７
0７5
19.1
21
22
24
１0０
2５.4
２7
28.5
30
H
075
1９．1
２1
2３
25
１00
25．４
27
29
31
１50
38.1
４0
4２
４４
2０0
50.８
53
5５
58
XH
200
5０.8
57
6０
63
3００
76.2
８4
８７
9０
400
10１．6
111
114
117
XXＨ
200
50．8
57
61
６4
３00
76.2
8４
88
９2
400
１0１.６
11１
115
1１８
500
127.0
1３8
14２
1４5
T2.5
4
４
6
7
8
6
6
8
９
10
10
10
12
13
１4
T５ AT5
6
6
8
９
1１
１０
1０
12
13
15
16
１6
18
20
2２
25
25
27
2９
31
T１0ﻫ
AT10
16
１6
18
２2
24
２5
25
27
３0
33
32
32
34
37
4０
5０
50
53
5６
59
T２０
ﻫＡT２0
３2
３2
3５
38
40
50
５０
53
5６
60
7５
75
78
81
8５
1０0
1０0
105
１08
1１2
３Ｍ S3M
6
６
９
１0
11
9
９
1２
13
14
１5
１5
18
1９
2０
5MﻫＳ4.５M　S5M
9
9
12
１3
14
15
15
18
1９
20
25
2５
28
29
30
30
３0
3４
36
38
8M Ｓ8M
30
30
３4
3６
38
4０
40
４4
46
48
5０
5０
54
５6
58
85
85
90
９2
94
14M
Ｓ1４Ｍ
55
５5
65
6８
70
85
85
９５
９9
1０2
１１5
115
１26
1３0
133
１７0
170
1８0
1８3
187
２０Ｍ
70
７0
８０
８4
89
85
85
96
100
1０4
１1５
115
1２7
131
13４
1７0
170
1８２
1８5
19０
23０
２3０
2４5
248
254
290
２９0
295
3０0
3１0
３40
340
355
360
370
