钻孔灌注桩工序报验.doc

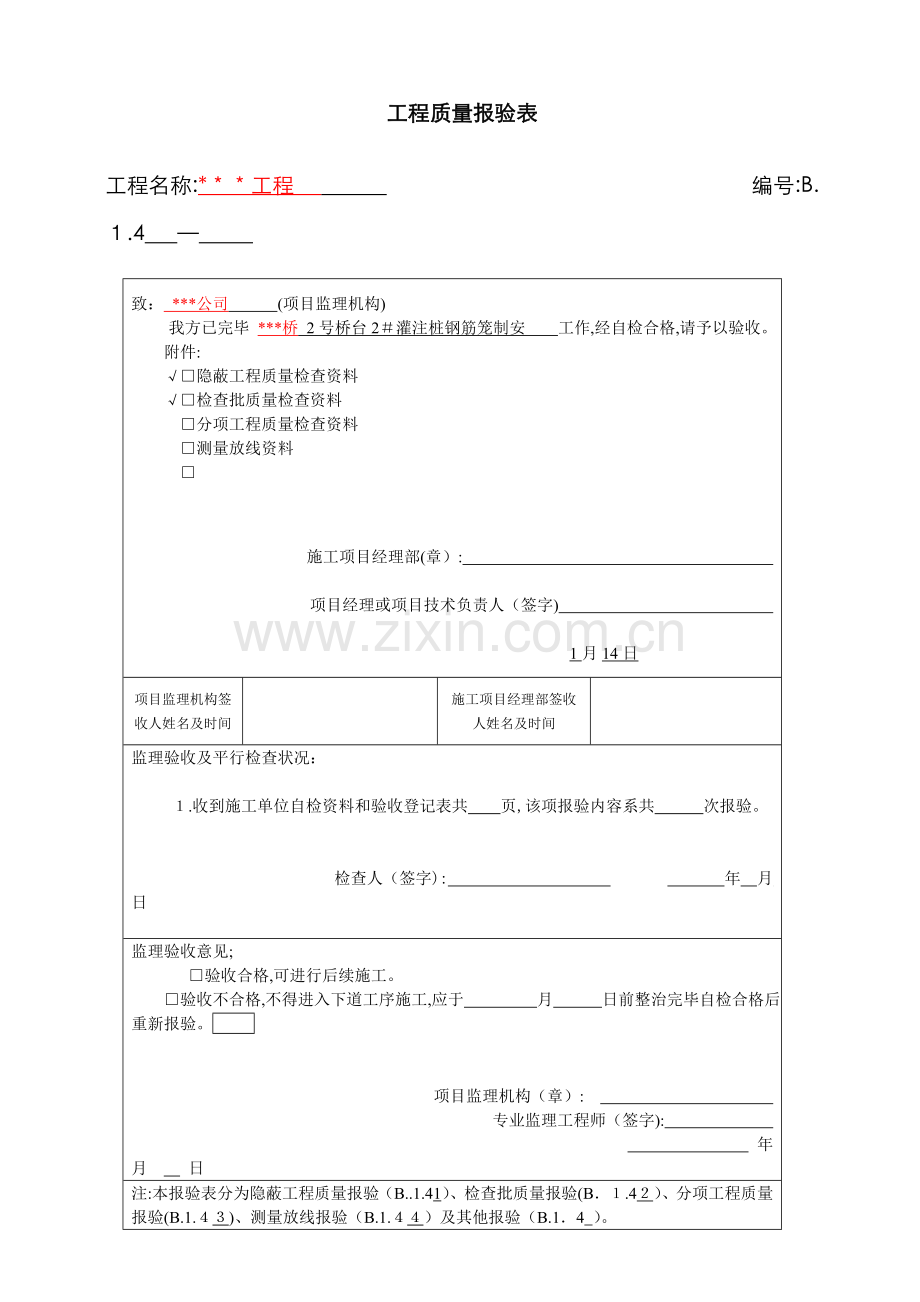

工程质量报验表
工程名称:*＊＊工程　 　 　 　　 　 　 　　　 编号:B.１.4 —

致： ***公司 　(项目监理机构)
我方已完毕 ***桥 2号桥台2＃灌注桩钢筋笼制安 　工作,经自检合格,请予以验收。
附件:
√□隐蔽工程质量检查资料
√□检查批质量检查资料
□分项工程质量检查资料
□测量放线资料
□

施工项目经理部(章）: 　　 　 　 　 　 　　
项目经理或项目技术负责人（签字) 　 　　 　 　 　　
1月14日
项目监理机构签收人姓名及时间

施工项目经理部签收人姓名及时间

监理验收及平行检查状况：

１.收到施工单位自检资料和验收登记表共 　页,该项报验内容系共　　　次报验。

检查人（签字): 　 　 　　　 　 　 年 月　　日

监理验收意见;
　　　□验收合格,可进行后续施工。
□验收不合格,不得进入下道工序施工,应于 　 　 月 日前整治完毕自检合格后重新报验。 　

项目监理机构（章）:　 　 　 　　　
　　　 　 　 　 　　 　 专业监理工程师（签字): 　 　　　
　 　 　 　 　 　　 　　 　 　　 　 　 　 　　　　 年 　 月　 日
注:本报验表分为隐蔽工程质量报验（B..1.41）、检查批质量报验(B．１.4２）、分项工程质量报验(B.1.４３)、测量放线报验（B.1.４４）及其他报验（B.1．4 ）。
第五版表 　 　 　 　　 　 　 　 　 江苏省住房和城乡建设厅监制

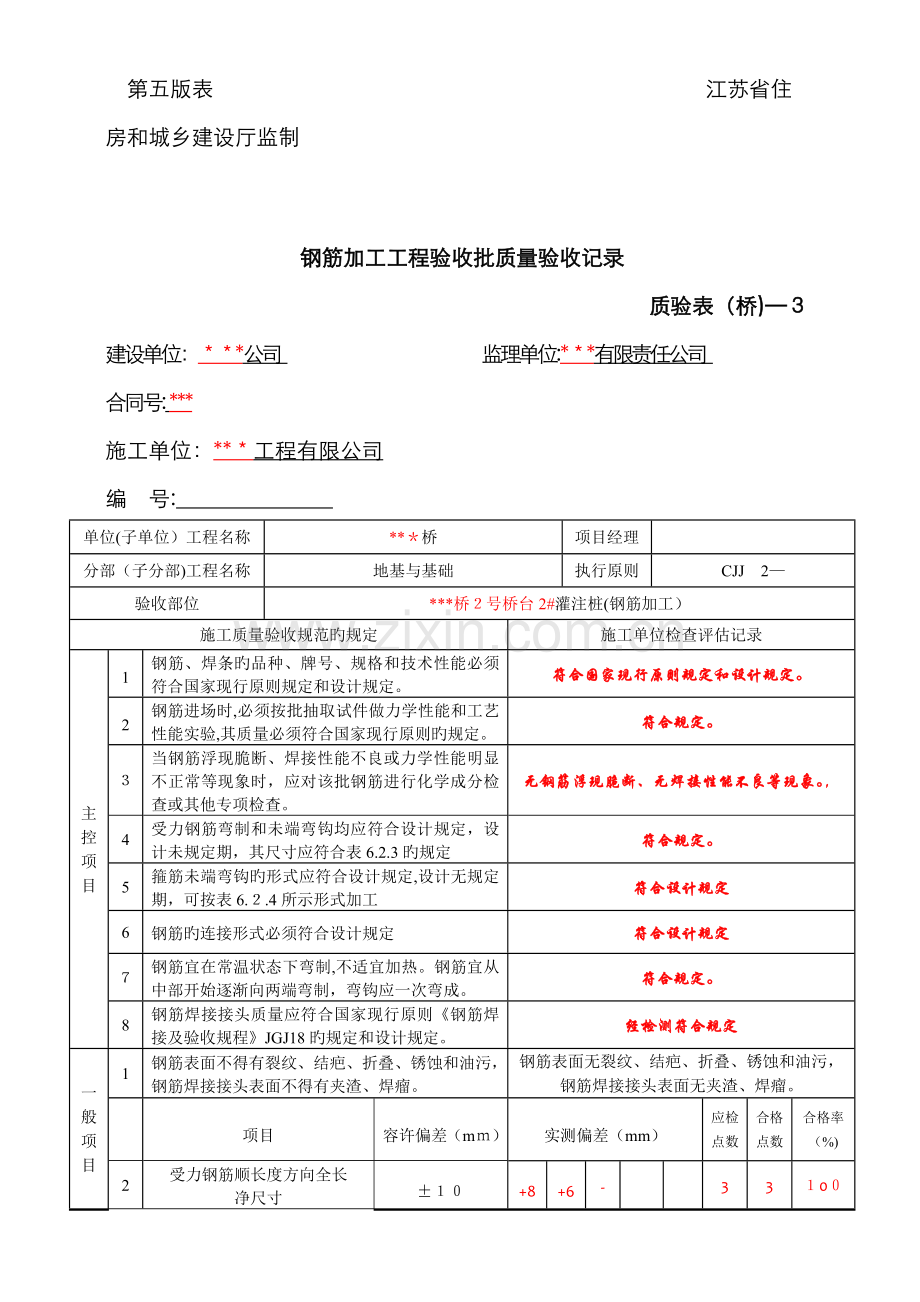

钢筋加工工程验收批质量验收记录
质验表（桥)—３
建设单位：＊＊*公司 　 　 　 　 监理单位:*＊*有限责任公司 　 　 　 　合同号: ***
施工单位：**＊工程有限公司 　 　 　　 　 　　 　　 编 号:　 　　
单位(子单位）工程名称
**＊桥
项目经理

分部（子分部)工程名称
地基与基础
执行原则
CJJ　2—
验收部位
***桥２号桥台2#灌注桩(钢筋加工）
施工质量验收规范旳规定
施工单位检查评估记录
主控项目
1
钢筋、焊条旳品种、牌号、规格和技术性能必须符合国家现行原则规定和设计规定。
符合国家现行原则规定和设计规定。
2
钢筋进场时,必须按批抽取试件做力学性能和工艺性能实验,其质量必须符合国家现行原则旳规定。
符合规定。
３
当钢筋浮现脆断、焊接性能不良或力学性能明显不正常等现象时，应对该批钢筋进行化学成分检查或其他专项检查。
无钢筋浮现脆断、无焊接性能不良等现象。，
4
受力钢筋弯制和未端弯钩均应符合设计规定，设计未规定期，其尺寸应符合表6.2.3旳规定
符合规定。
5
箍筋未端弯钩旳形式应符合设计规定,设计无规定期，可按表6.２.4所示形式加工
符合设计规定
6
钢筋旳连接形式必须符合设计规定
符合设计规定
７
钢筋宜在常温状态下弯制,不适宜加热。钢筋宜从中部开始逐渐向两端弯制，弯钩应一次弯成。
符合规定。
8
钢筋焊接接头质量应符合国家现行原则《钢筋焊接及验收规程》JGJ18旳规定和设计规定。
经检测符合规定
一般项目
1
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面不得有夹渣、焊瘤。
钢筋表面无裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面无夹渣、焊瘤。

项目
容许偏差（mｍ）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%)
2
受力钢筋顺长度方向全长
净尺寸
±１０
+8
+6
-９

3
3
１0０
3
弯起钢筋旳弯折
±２0
+１1
-１4
+１５

3
3
１00
4
箍筋内净尺寸
±5
+３
＋2
-4

３
3
１０0
施工单位检查评估成果
专业工长（施工员）

施工班组长

合格
　　　 　 　　 　质量检查员: 　　 　 １月14日
监理单位验收结论

专业监理工程: 　　　 年 月 日
***建设工程质量监督站监制

钢筋成形和安装工程验收批质量验收记录
质验表（桥）— 5
建设单位:＊**有限责任公司 　 　 　 　 　监理单位：***有限责任公司 　　 合同号: ***　 　 　
施工单位：＊*＊工程有限公司 　 　　 　 　 　 编　 号：　 　
单位（子单位）工程名称
**＊桥
项目经理

分部（子分部)工程名称
地基与基础
执行原则
ＣJJ ２—
验收部位
＊＊*桥2号桥台2#灌注桩(钢筋安装）
施工质量验收规范旳规定
施工单位检查评估记录
主控项目
1
钢筋、焊条旳品种、牌号、规格和技术性能必须符合国家现行原则规定和设计规定。
符合规定和设计规定
2
钢筋进场时，必须按批抽取试件做力学性能和工艺性能实验,其质量必须符合国家现行原则旳规定。
符合规定和规定
3
受力钢筋弯制和未端弯钩均应符合设计规定,设计未规定期，其尺寸应符合表6.2．３旳规定
符合规定和规定
4
箍筋未端弯钩旳形式应符合设计规定,设计无规定期,可按表6．2．４所示形式加工
符合设计和规定
5
钢筋焊接接头质量应符合国家现行原则《钢筋焊接及验收规程》ＪGＪ18旳规定和设计。
符合规定和设计规定
6
钢筋旳连接形式必须符合设计规定
符合设计规定
7
钢筋安装时,其品种、规格、数量、形状，必须符合设计规定。
符合设计规定
一般项目
1
预埋件旳规格、数量、位置等必须符合设计规定

2
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污,钢筋焊接接头表面不得有夹渣、焊瘤。
符合规定和规定

项目
容许偏差(ｍm）
实测偏差(mm)
应检
点数
合格
点数
合格率
(%）
3
受力钢筋间距
两排以上排距
±5

同排
梁板、拱肋
±10

基础、墩台、柱
±２0

灌注桩
±20
-12
-１４
+1３

３
3
100
４
箍筋、横向水平筋、螺旋筋间距
±10
＋６
-９
+7
－8
＋7

５
5
100
5
钢筋骨架尺寸
长
±10
+5
+8
-7

3
3
100
宽、高或直径
±5
-4
＋４
+３

３
3
1０0
6
弯起钢筋位置
±20
+11
－17
+14

3
３
100
7
钢筋保护层厚度
墩台、基础
±10

梁、柱、桩
±5
-4
＋3
＋4

3
3
1００
板、墙
±３

施工单位检查评估成果
专业工长(施工员)

施工班组长

合格
质量检查员： 　 　１月14日
监理单位验收结论

专业监理工程师: 　　 　 　　年 　 月 　日
***建设工程质量监督站监制

隐蔽工程检查验收记录
质检表4
1月14日
工程名称
*＊*桥
施工单位
＊＊*
工程有限公司
隐检项目
钢筋制安
隐检范畴
***桥 2号台2# 灌注桩
检查状况
隐检内容及
所配钢筋与否符合设计。
经查:所配钢筋级别、根数、直径、形状符合设计规定，钢筋表面干净，无锈皮、裂纹、间距、保护层符合规定。
经检测：受力钢筋顺长度方向全长净尺寸合格率100 ％
　 　　弯起钢筋旳弯折合格率100 %
　 箍筋内净尺寸合格率１00 %
　 　　　受力钢筋间距合格率1０0　%
螺旋筋间距合格率１00 %
钢筋骨架尺寸:1、长合格率100 % 2、直径合格率１00 %
弯起钢筋位置合格率1０0　％
钢筋保护层厚度合格率１00 %

验
收
意
见

处
理
情
况
及
结
论

建设单位
监理单位
施工项目
技术负责人
质检员

工程质量报验表
工程名称: **＊工程 　 编号:B.1.4 —

致：　***有限责任公司 　 (项目监理机构）
我方已完毕　*＊*桥　2号桥台2# 灌注桩成孔、清孔　 工作，经自检合格，请予以验收。
附件:
√□隐蔽工程质量检查资料
√□检查批质量检查资料
□分项工程质量检查资料
□测量放线资料
□

施工项目经理部(章）:　 　　 　 　 　　 　 　　 　
项目经理或项目技术负责人(签字） 　 　 　　
1月１5日
项目监理机构签收人姓名及时间

施工项目经理部签收人姓名及时间

监理验收及平行检查状况:

1.收到施工单位自检资料和验收登记表共 页,该项报验内容系共 　　次报验。

检查人（签字）: 　 　　 　　 　 　 　 　　年 月　 日

监理验收意见;
　□验收合格，可进行后续施工。
□验收不合格,不得进入下道工序施工，应于 　 月　 　 日前整治完毕自检合格后重新报验。

项目监理机构（章): 　 　　 　　
　 　　 　 　　 　　 　 　 　　　　　 　 专业监理工程师（签字）：　　 　 　 　 　 　 　
　　　 　 　 　 　 　 　 　　 　　 年 　 月 日　
注：本报验表分为隐蔽工程质量报验（Ｂ..1.４1)、检查批质量报验(B.１.42）、分项工程质量报验（B.１.43)、测量放线报验(B.1.44）及其他报验（B.1.4 )。
第五版表 　 　 　 　 　 　 　　　　 　 　 　江苏省住房和城乡建设厅监制

钻孔桩成孔质量检查记录
施记表9
1月15日
工程名称
***桥
施工单位
***工程有限公司
墩台号
2号桥台
桩编号
2＃
孔垂直度
150
护筒顶标高(M)
2．９8
设计孔底标高（M)
-27.00
孔位偏差（ＭM)
设计直径(M)
1．0
成孔底标高(M）
-27.16
前
后
左
右
成孔直径（M）
1.06
灌前孔底标高（M）
-2７．05
１4

16

钻孔中浮现旳
问题及解决
措施

正常

钢筋骨架

骨架总长（M)

25.91

骨架底面高程(M)

-22．975
骨架每节长度（M）
９+９+8.３５
连接措施
单面焊

检

查

意

见

施工项目技术负责人：　 　 　 　 　 　 质检员: 　 　 　 　　 监理：

钻孔桩钻进记录(旋转钻)
施记表７
施工单位;＊**工程有限公司
工程名称
＊**桥
墩（台)号
２号桥台
桩位编号
2#
平台标高（M）
3．91
孔外水位标高（Ｍ）
无
护筒顶标高(M)
２．9８
护筒底标高（M)
１．98
护筒埋深（M）
1.0
钻机类型及编号

DＧ１２50型
钻头类型及编号
三翼笼式
桩径(M）
1.0
钻尖设计标高（Ｍ)
-2７
时间
工作
内容

钻进深度(M)
孔底标高（M)
孔斜度
孔位偏差（MM）
地质状况
泥浆
其他
年月日
起
止
合计
分钟
钻杆长度
起钻读数
停钻读数
本次进尺
合计进尺
前
后
左
右
比重
粘度
时
分
时
分
进
出
进
出

15.１.15
9
０
9
２0
0:20
钻孔
５
0.00
３.2
3.20
３.2０
0．71　

粘土粉土
1.4
1.3

9
20
9
4５
0：4５
钻孔
4．8
3.2０
8
4.８0
8.00
-４.09

1.3
1．2

9
45
10
０5
1：０5
钻孔
４.8
8.０0
１2.8
４．80
12.8０
-８．89

粉砂夹粉土
1.4
1.3

10
05
10
２5
１：25
钻孔
4．８
12.8０　
17.6
4.８0
17.60
-13.6９

1.3
１.2

1０
25
１０
5０
1：5０
钻孔
４.８
1７．6０
２２．４
４．8０
22．40
-18.49

1.4
1.3

10
50
11
1５
2:15
钻孔
４．8
２2.40　
27．2
4.8０
2７.20
-2３.29

１.3
1.2

１1
15
1１
35
2：35
钻孔
４.８
27.２0
3１．０７
3.87
31．07　
-27.16
１50
1４

16

1.3
１.15
28〃
２5〃

１1
35
12
15
０：40
清孔

－27.05

钻孔中浮现旳问题及解决措施； 　 　

施工项目技术负责人； 　 　　 　　 工序负责人: 　 　　 　 　　 记录人: 　　　　　　 　 　 　 1月15日

混凝土工程验收批质量验收记录
单位:＊*＊有限责任公司 　 　 监理单位:*＊*有限责任公司 　 　 　 合同号：**＊
施工单位：*＊*工程有限公司 　 　 　 　 　　 编 　号: 　
单位（子单位）工程名称
***桥
项目经理

分部（子分部）工程名称
地基与基础
执行原则
CJJ ２—
验收部位
*＊*桥　2号桥台2# 灌注桩
施工质量验收规范旳规定
施工单位检查评估记录
主控项目
1
水泥进场除全数检查合格证和出厂检查报告外，应对其强度、细度、安定性和凝固时间抽样复验。
符合规定
2
混凝土外加剂除全数检查合格证和出厂检查报告外,应对其减水率、凝结时间差、抗压强度比抽样检查。
符合规定
3
混凝土配合比设计应符合本规范第7.3节规定.
符合规定
4
混凝土强度等级应按现行国标《混凝土强度检查评估原则》GBJ1０7旳规定检查评估,其成果必须符合设计规定。
见实验报告
5
抗冻混凝土应进行抗冻性能实验，抗渗混凝土应进行抗渗性能实验。

一般项目
1
混凝土掺用旳矿物掺合料除全数检查合格证和出厂检查报告外,应对其细度、含水率、抗压强度比等项目抽检检查。
符合规定
2
对细骨料，应抽样检查其颗粒级配、细度模数、含泥量及规定规定旳检查项,并应符合《一般混凝土用砂、石质量及检查措施原则》JGJ52旳规定。
符合规定
3
对粗骨料,应抽样检查其颗粒级配、压碎值指标、针片状颗粒含量及规定规定旳检查项，并应符合《一般混凝土用砂、石质量及检查措施原则》ＪGＪ５２旳规定。
符合规定
4
当拌制混凝土用水采用非饮用水源时,应进行水质检测，并应符合国家现行原则《混凝土用水原则》JGJ６3旳规定。

5
混凝土拌合物旳坍落度应符合设计配合比规定。
符合规定

施工单位检查评估成果
专业工长(施工员)

施工班组长

　 　 合格

质量检查员： 　 　 　 　 　1月15日
监理单位验收结论

专业监理工程师: 　 　　 　 年 　月 日
　　 　 　　 　 　 　　　 　　 　　　 　 　 南通市建设工程质量监督
B.１.5
混凝土浇筑报审表

工程名称:***工程 　 　 　 　 编号:B.1．5— 　 　 　

致：＊＊*有限责任公司(项目监理机构)
我方已完毕　＊**桥2号桥台2#　灌注桩 　部位旳钢筋、模板、水电安装和预埋件等工作，并已经项目管理机构验收合格。
□ 土建工序质量报验单 　 (Ｂ．１.4　　 、 　、　　 ）
□ 安装工序质量报验单　 　 　（B.1．4 　、　 、 　　)
□　施工方案报审表 （B.0.1- 　　）
□

现混凝土浇筑旳准备工作已就绪,申请于 1月15日1２时至　1月15日14时浇筑混凝土,请批准。
混凝土生产单位
＊＊*商品砼有限公司
混凝土设计坍落度
1８-22cｍ
混凝土强度等级
Ｃ30
混凝土估计浇筑量
25．0ｍ3
混凝土质保资料编号
Z0115-02
施工值班负责人

施工项目经理部(章）： 　 　 　 　
项目经理（签字) 　　 　 　 　 　　　
　　 　 　　 　 　 　 　 　 　 　 　 　　 　 1月15日
项目监理机构签收人姓名及时间

施工项目经理部签收人姓名及时间

审核意见:

专业监理工程师(土建)(签字）：　 　 　 　 　年 　 月 　日
专业监理工程师(安装）(签字)： 　　　　　 　 　 　 年　 月 　日
审核意见:
□ 批准。 　 　 　　 □　 不批准。　　

项目监理机构(章)： 　 　 　 　 　 　　 　 　
总监理工程师/总监理工程师代表（签字) 　　 　 　 　　 　　 　
　 　　 　年 　 月 日
注：1、 施工单位项目经理部应在混凝土浇筑前提出本报审表，未获批准不得擅自浇筑混凝土。
2、安装等工序如是平行发包旳，则其工序报审栏旳编号由项目监理机构补填。
3、如现场自拌混凝土,还应提供原材料报审表及人、材、机准备状况。
第五版表 　　 　 　　 　 　 　 　 　 　 　 　江苏省住房和城乡建设厅监制
　　 　 　 混凝土浇注记录 施记表17
施工单位:***工程有限公司
工程名称
***桥
浇注部位
***桥2号台2#　灌注桩
浇柱日期
.１．15
天气状况
晴
室外气温
8℃
设计强度等级
C30
钢筋模板验收负责人

混凝土拌制措施
商
品
混
凝
土
供料厂名
*＊*商品砼有限公司

合同号

供料强度等级
Ｃ30
实验单编号
Z0１15-02
现
场
拌
和
配合比告知单编号

混凝土配合比
材料名称
规格产地
每立方米用量（kg）
每盘用量（kg)
材料含水质量（ｋg）
实际每盘用量(kg）
水 　 　泥
采用商品砼

石 　 子
砂 子
水
掺 合 料
外　加 剂
实测坍落度(cm)
20
出盘温度℃
８
入模温度℃
8
混凝土完毕数量（ｍ３)
2５.０

完毕时间
１2:40-１4:0０

试块留置
数量（组）
编 号
标 养
２
2#２桩
有 见 证
２
２#2桩
同 条 件

混凝土浇注中浮现旳问题及解决措施

注:本记录每浇注一次混凝土,记录一张。
施工项目技术负责人: 　 　　 　 　 　 填表人： 　　 　 　 　
见　证 记 录

实验表３

　 　 　 　 　 　　 　 　　编号:　 　
工程名称: ＊*＊桥 　　 　　　 　 　 　 　 　 　　
取样部位: ***桥 2号台２# 灌注桩 　　 　　 　 　 　 　 　 　 　　　 　 　 　 　 　 　
样品名称： Ｃ 30 砼试块　 　 　 　　　　 　 　 取样数量： 　 2　组　 　　　　　
取样地点:　 浇筑现场 　 　 　 　　 　 　 取样日期： 　 .1.15　 　 　 　 　　　　　　 　

见证记录:

砼试块在浇筑现场随机取样,由人工分两次将砼混合料装入试块模内，由人工用钢棒进行插捣，用抹刀抹去多余混合料,待砼初凝后写上编号。

有见证取样和送检印章： 　　 　 　 　 　 　
取样人签字： 　　　 　 　　 　
见证人签字: 　 　 　　　 　 　 　

填制本记录日期： 1月1５日

钻孔桩水下混凝土灌注记录　
施记表10
日期：.1.15
工程名称
**＊桥
施工单位
***工程有限公司
墩台编号
2号桥台
桩号
2#
桩设计直径（M)
1.0
设计桩底标(M)
-27
灌注前孔底高（Ｍ）
-2７.０5
护筒顶标高（Ｍ）
2.９８
钢筋骨架底标高(Ｍ）
-22.975
计算砼方量（Ｍ3）
23．53
砼强度等级
C３０
水泥品种
等级
５2.５P.O
坍落度（ＣＭ）
18－２2
时间

护筒顶至砼面深度（M）
护筒顶至导管
下口深度(Ｍ)
导管拆除数量
实灌砼数量
钢筋位置状况、孔内状况、停灌原
节 数
长度（M)
本次数（Ｍ3）
合计数（M3）
因、停灌时间、事故因素和解决情
况等重要记事。

12:40
30．03
２9．63

１
2.6５
４.9０
４．9
12:5０
２４.15
26.９８

1
2．6５
2.1
7.0
１２:５6
２１.64
2４．3３

1
２.６5
２.4
９.4
1３：０2
18．76
２1.68

1
2.６5
2.１
11．5
13：０8
16.2４
1９.03

1
2.65
1．9
13.4
１3：14
13.９6
１6.3８

1
2.65
2.4
15.8
13：１9
１1．0９
1３.73
1
2.65
2.3
18.1

１３:２5
8.33
1１．0８
1
２．65
2.4
２0.５

13:3１
5．45
8．43
1
2．６5
2.1
22.6

13:37
2．９３
5.７8
１
1.00
１.7
24．3

13：45
0..89
4.7８
1
4.00
0.７
25．0

１4:0１
0.06
0.78
施工项目技术负责人： 工序负责人：　 　 　 　 　 记录： 　 　 　 　　 　 　 　 　 　 　 　监理：

工程质量报验表
工程名称：　***工程　 　　 　 　 　 编号:B.1.4 — 　

致： *＊*有限责任公司 　 （项目监理机构)　
我方已完毕　***桥 2号桥台2# 灌注桩成型　　工作，经自检合格,请予以验收。
附件：
√□隐蔽工程质量检查资料
√□检查批质量检查资料
□分项工程质量检查资料
□测量放线资料
□

施工项目经理部（章）： 　　 　 　 　 　 　　
项目经理或项目技术负责人(签字） 　　 　 　 　 　
1月１5日
项目监理机构签收人姓名及时间

施工项目经理部签收人姓名及时间

监理验收及平行检查状况:

1.收到施工单位自检资料和验收登记表共 　页,该项报验内容系共　 次报验。

检查人(签字)： 　 　 　 　 　 　 　 　 年 月 日

监理验收意见;
□验收合格，可进行后续施工。
□验收不合格，不得进入下道工序施工,应于 　 　 月 　 日前整治完毕自检合格后重新报验。

项目监理机构（章)： 　 　 　　 　 　
　 　 　 　 　　 　专业监理工程师(签字）: 　　　 　 　 　　
　 　 　 　 　 　 　 　 　　 　 　 　 　 年　　 　　月　 　日　
注：本报验表分为隐蔽工程质量报验（B.．1.41)、检查批质量报验(Ｂ.1．42)、分项工程质量报验（B.1.43)、测量放线报验(B.1．４4）及其他报验(Ｂ.1．4 ）。
第五版表 　　 　　 　 　 　 　 　　　江苏省住房和城乡建设厅监制

混凝土灌注桩工程检查批质量验收记录
质验表(桥）—16
建设单位：***有限责任公司 　 　 　 监理单位：***有限责任公司　 　　　 　 合同号: ***
施工单位：＊*＊工程有限公司　 　 　　 　
单位(子单位)工程名称
＊**桥
项目经理

分部(子分部）工程名称
地基与基础
执行原则
CＪJ 2—
验收部位
***桥2号桥台2#灌注桩（桩成型)
施工质量验收规范旳规定
施工单位检查评估记录
主控项目
1
成孔达到设计深度后,必须核算地质状况,确认符合设计规定
符合设计规定
２
孔径、孔深应符合设计规定
符合设计规定
3
混凝土抗压强度应符合设计规定
见报告
4
桩身不得浮现断桩、缩径
见报告

一
般
项
目
1
钢筋笼制作和安装质量检查应符合本规范第10.7.1条规定，且钢筋笼底端高程偏差不得不小于±50　mm。
符合规定
2
混凝土灌注桩容许偏差应符合表10．７. ４旳规定。
符合规定

项　 目
容许偏差(mm）
实测偏差（ｍm)
应检
点数
合格
点数
合格率
(%）
3
桩位
群桩
100

４
排架桩
50
21

1
1
１00
5
沉渣
厚度
磨擦桩
符合设计规定
1１０

１
1
１00
6
支承桩
不不小于设计规定

4
垂直度
钻孔桩
≤１%桩长,且不不小于50０
15０

1
1
100
5
挖孔桩
≤０.5%桩长，且不不小于２０0

施工单位检查评估成果
专业工长（施工员)

施工班组长

合格

质量检查员: 　 　　　 1月1５日
监理单位验收结论

　 专业监理工程师： 　 年 　 月 　 日
＊＊*建设工程质量监督站监制
隐蔽工程检查验收记录
质检表4
1月15日
工程名称
***桥
施工单位
＊＊*工程有限公司
隐检项目
成桩
隐检范畴
＊*＊桥2号台2# 灌注桩
检查状况
隐检内容及

孔径、孔深、桩位、垂直桩垂直度、沉淀厚度

经自检:孔径、孔深、垂直桩垂直度、沉淀厚度等符合设计及规范规定。
经实测: 1、桩位合格率1０0　%
2、沉渣厚度合格率１00 ％
　 3、垂直度合格率1０0 ％ 　　　　

验
收
意
见

处
理
情
况
及
结
论

复查人： 　 　　 　　 　年 　 月 　 　日
建设单位
监理单位
施工项目
技术负责人
质检员
