图解BGA维修(课堂PPT).ppt

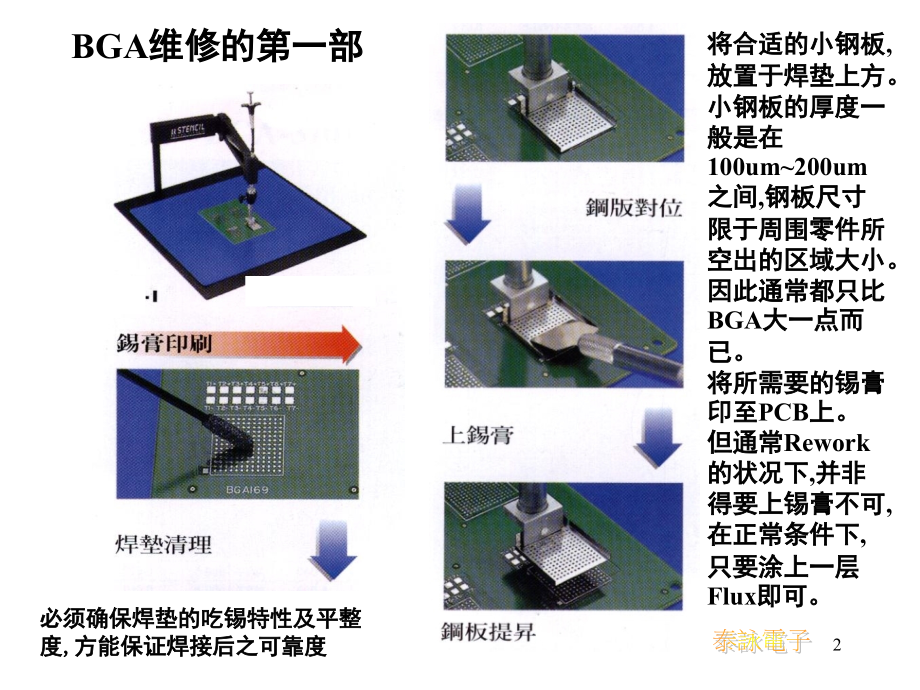

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,泰詠電子,BGA,维修作业,1,泰詠電子,BGA,维修的第一部,必须确保焊垫的吃锡特性及平整度,方能保证焊接后之可靠度,将合适的小钢板,放置于焊垫上方。小钢板的厚度一般是在,100um200um,之间,钢板尺寸限于周围零件所空出的区域大小。因此通常都只比,BGA,大一点而已。,将所需要的锡膏印至,PCB,上。,但通常,Rework,的状况下,并非得要上锡膏不可,在正常条件下,只要涂上一层,Flux,即可。,2,泰詠電子,BGA,维修第二部,使用影像对位可确保零件于,Reflow,时获得准确的焊接。,尤其是,BGA,及,CSP,对位时更需要依靠此功能。不像大尺寸,BGA,使用人工或机械对位有些许偏移,尚能因锡铅的内聚力而自动对位。,3,泰詠電子,BGA,维修第三部,BGA,的回焊对基板而言是以局部加热的方式进行,除依靠特殊设计之加热风罩外,尚须有底部加热器,协助零件下方基板的预热。其加热过程之,Profile,和正常,Reflow,相似。因此加热风罩的设计功能非常重要,尤其是不能因过热或不均而伤害到零件本身或周围的零件与基板。,4,泰詠電子,视觉对位式的,BGA,维修系统作业方式,5,Printed circuit board,mirrors,semi-reflecting,CCD camera,and zoom lens,vacuum pick up,BGA,Bumpers BGA,aligned to,the pcb pads,Ball grid array,6,Prism,Mirror,泰詠電子,视觉对位的影像处理方式,6,使用,X-Y-TABLE,对位校正,Bumpers not-aligned to the PCB pads,Bumpers aligned to the PCB pads,X-Y,THETA,泰詠電子,7,Boards to be repaired are often Bended,泰詠電子,使用,PCB,底部加热器及全罩式回焊头执行焊接作业,8,Thermal Profiles Generator Software,with graphics display,泰詠電子,运用使用者接口的方式针对不同的产品与零件设定程序化的温度数据库。方便于下次使用时随叫随,Call,及使用并且可透过温度传感器显示特定点之,Profile,。,9,On line profiles data base,泰詠電子,10,Site Preparation,Level pads,Select the appropriate stencil,Place BGA or SMD in the kit,Apply flux or paste(if ceramic),Components set up,place component in the easy re-place,movable template,Reballing&Screen Kit,泰詠電子,植球用模治工具,11,泰詠電子,无论是,Rework,之零件表面或基板上之焊接,均需充分的清理表面之残锡或氧化物质。以确保焊接后之可靠度。,除锡的方式种类繁多,如下图所示,可用吸锡线或真空吸取的方式作业。,12,泰詠電子,因回焊作业中所须之,Flux,可透过锡膏印刷中供应,也可直接沾附,Flux,使用而不需经过锡膏印刷。,下图为供应一定厚度之,Flux,钢模。,13,泰詠電子,植球方式依左图及右图两种方式,左图是以锡膏印刷方式植球。,而右图是直接将锡球由,Flux,附着在,PAD,上。,两者在经过,Reflow,后,即成为,BGA,之端接点。,14,泰詠電子,锡膏供货商将依据零件脚距密度,提供各种大小尺寸的,Solder Powder,。,经植球,Reflow,后之,BGA,将必须透过仪器检测焊接后之附着强度,以免因应力太弱造成异常。,15,泰詠電子,BGA Reflow,后之检验方式,因焊锡特性,在,BGA Reflow,后其外型尺寸及高度均会明显的变化。因此可应用此特点来检视,Reflow,后之焊接可靠度。,16,泰詠電子,左图为用侧视镜方式检测零件外围的焊接状况。右图为检测时显示的焊接状况。,左下图为,X-Ray,检测时所反射之焊接状况,右下图为使用微切片方式显示焊接后之质量状况,17,泰詠電子,加热罩之设计必须能供应稳定安全之热能使,BGA,在最安全短暂的时间内完成拆焊动作,18,泰詠電子,由右图中可看出区域热供应能必须适当的分布,方能确保零件不受损。,而整个加温的过程必须配合着预热,松香活化,回焊三个步骤,整个过程约,2,分钟内完成。,为控制热能均匀所分配的不同开口大小及位置分布,19,泰詠電子,不良状况分析(一),20,泰詠電子,不良状况分析(二),21,泰詠電子,不良状况分析(三),22,泰詠電子,不良状况分析(四),23,泰詠電子,不良状况分析(五),24,泰詠電子,不良状况分析(六),25,
