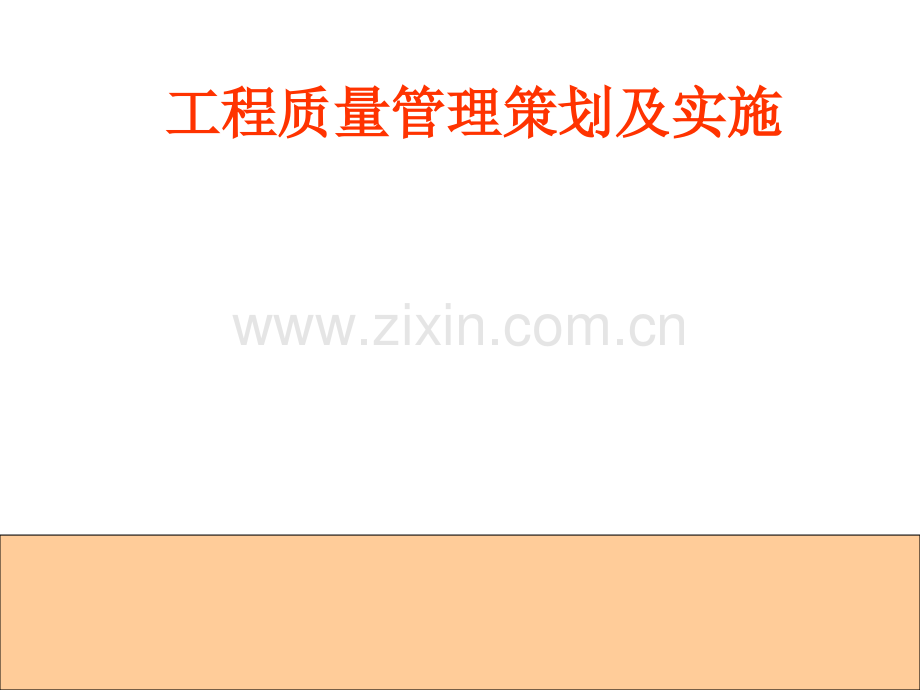

工程质量管理策划及实施.pptx

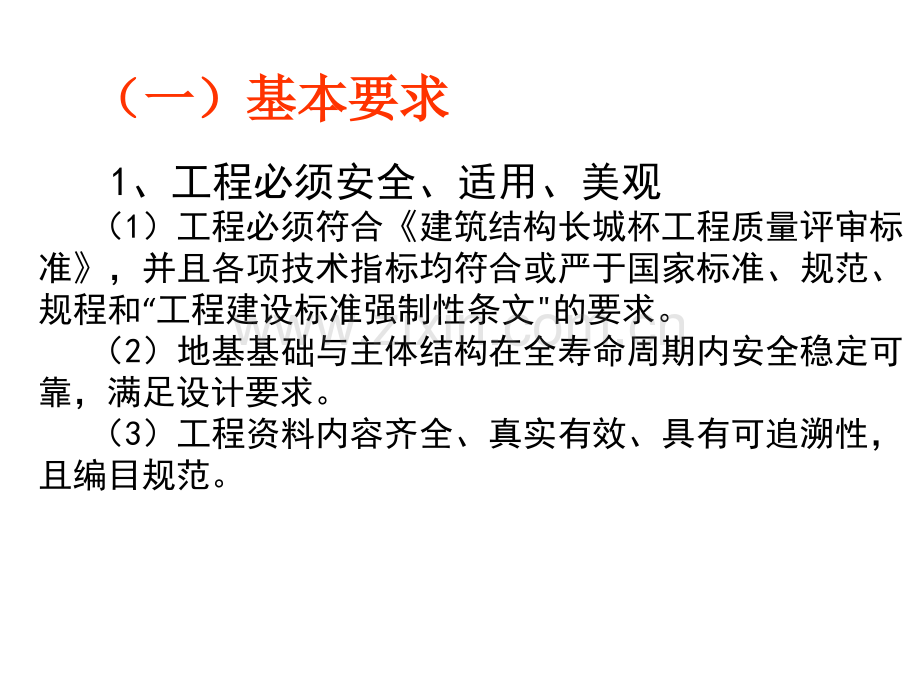

工程质量管理策划及实施工程质量管理策划及实施（一）基本要求（一）基本要求 1、工程必须安全、适用、美观 （1）工程必须符合建筑结构长城杯工程质量评审标准，并且各项技术指标均符合或严于国家标准、规范、规程和“工程建设标准强制性条文的要求。（2）地基基础与主体结构在全寿命周期内安全稳定可靠，满足设计要求。（3）工程资料内容齐全、真实有效、具有可追溯性，且编目规范。（一）基本要求（一）基本要求 2、积极推进科技进步与创新 （1）推广应用建筑业十项新技术及北京市建筑领域百项重点推广项目，成效显著；（2）项目应积极开展 QC 小组活动，持续改进，不断提高工程质量。最好有获得省（部）级及以成果。3、施工过程坚持“四节一环保”（1）在节地、节能、节材、节水和环境保护等方面符合绿色施工规定的要求指标。（2）获得地市级及以上文明施工工地。（一）基本要求（一）基本要求 4、工程管理科学规范 （1）质量保障体系健全，岗位职责明确、过程控制措施落实到位。（2）运用现代化管理方法和信息技术，实行目标管理。（3）符合建设程序，规章制度健全；资源配量合理，管理手段先进。（二）基本经验（二）基本经验 在精品工程创建过程中，应着重强调“预控”。也就是在开工阶段，就必须进行策划。制定项目控制目标，切不可想到哪里，干到哪里，最终导致有局部问题处理不到位，影响整体工程质量，留有遗憾。一般来讲，要对创建工程进行施工二次设计，也就是工程施工策划，这样做的好处是：一是按工艺综合考虑，尽量避免设计院在施工图设计中的交叉配合不到位的现象。二是把土建、安装工程的各个工种之间的配合问题通过施工设计来统一施工的各个环节。工程是精心策划、严格过程控制而创出来的，这里讲的策划是指三个不同层次的质量预控措施，一是总体控制措施，也就是施工组织设计，它是实现施工合同目标的、指导施工全过程的纲领性文件，同时也是监理、业主在工程施工前了解施工单位实力、掌握工程质量情况的必要途径。二是各分部（分项）工程、工程重点部位、技术复杂及采用新技术的关键工序的质量预控措施，也就是施工方案，这是保证工程质量、实现施工组织设计中质量策划的关键环节。三是对作业层的质量预控措施，就是技术交底，因为，目前的劳务队伍流动量很大，技术水平参差不齐，要保证工程质量，只有通过技术交底来实现。（三）质量管理层活动（三）质量管理层活动（四）质量管理层活动（四）质量管理层活动 承包方一是项目部的努力项目部一定要统一思想，尽心尽力高标准完成项目建设。项目部在技术、组织和管理上要加强措施，要意识到创优的深度和广度，克服一般项目仅仅合格就行的思想，按策划大纲严要求完成项目各项工序。（四）质量管理层活动（四）质量管理层活动二是作业层的重视。班组作业层是施工的主要操作者，他们的责任心是项目质量的基石。必须统一思想，明确目标，克服传统思维定势和一些常规作法，精益求精完成项目工序。三是资料内业方面的工作。要加强资料内业的工作，保证项目原始资料的完整性、准确性及可追溯性。承包方（四）质量管理层活动（四）质量管理层活动四是分包方。不管是业主指定分包商还是承包商的分包商，在创优上都应和总承包商保持一致，充分理解创优工作中的严格要求，逐步改变一些常规做法和思维定势，向高标准看齐。实际上，通过创优对项目参与各方都是一个学习和提高的机会。承包方（四）质量管理层活动（四）质量管理层活动核心质量管理层活动核心质量管理层活动 谁都想一次成功，减少质量成本。如何做到这一点，得力的组织措施，有效的质量管理，将是创优成败关键。因此，必须建立一个有效的项目质量管理体系。除按常规确立的从企业到项目的质量管理体系外，更强调核心的质量管理层。(二二)主体结构与地基基础主体结构与地基基础策划与实施策划与实施1、工程桩基检测要点依据建筑桩基检测技术规范JGJ106第3.1.1强条“工程桩应进行单桩承载力和桩身完整性抽样检测”的规定，有以下要点应注意：二、细部策划与实施二、细部策划与实施(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程二、细部策划与实施二、细部策划与实施(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程2024/4/10 周三 工程照片 (二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程2、主体结构施工要点控制：主体结构目前主要是钢筋砼结构和钢结构组成，只有主体结构在全寿命周期内满足设计规范的要求，才能够确保结构安全、可靠。工程还要通过现场实物、资料的抽查来考核结构是否优质，是否符合申报、评审的条件。这是现场复查的特别重要的一环，应该引起各申报单位的高度重视。砼结构控制要点：（1）模板工程基本要求：模板尺寸准确，板面平整；具有足够的承载力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工中所产生的荷载。应尽可能扩大模板面积、减少拼缝等，进行模板的选型、设计、强度验算、细部处理、安装就位等施工策划。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程面板材料宜选用钢材、胶合板、竹胶板、塑料等。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板安装应拼缝严密、平整，不漏浆，不错台，不胀模，不跑模，不变形。堵缝所用胶条、泡沫塑料不得突出板模表面，严防搅入混凝土。加海绵条防止漏浆顶板模板采用硬拼缝模板支撑支撑下垫木2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程梁采用竹胶合板拼模墙体垂直施工缝2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板安装前，施工缝处已硬化混凝土表面层的水泥薄膜、松散混凝土及其软弱层，应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。柱模板安装前预处理施工缝模板2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板安装前，施工缝处已硬化混凝土表面层的水泥薄膜、松散混凝土及其软弱层，应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。柱模板安装前预处理施工缝模板2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板构造拼缝严密、阴阳角顺直，无错台及变形 拼缝在龙骨、板缝打胶、钉眼下沉2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板构造顶板早拆体系支模楼模板支撑龙骨定型阴角模的防止漏浆措施2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程模板构造柱模及支撑柱接头处理2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程止水对拉螺栓两侧应采用木块或橡胶垫，以使切割处在墙内，外侧用砂浆封严。墙体对拉止水螺栓墙体对拉止水螺栓墙体模板控制线墙体模板控制线2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程下口贴海绵条梁底清扫口2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程定型楼梯模板固定校正后的整体式楼梯模板2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程大模板摆放井字梁模板成型竹胶模板墙体大钢模板(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程 （2）、钢筋工程 基本要求：钢筋工程在审图把关，确定控制的重点和难点，制定策划控制措施。如：1、钢筋过密，要提前放样，如梁柱节点、剪力墙的门窗洞口等。2、悬挑构件的绑扎、钢筋接头的控制等。3、抗震结构的要求如加强区、箍筋加密区、边跨柱头等。施工过程控制从钢筋原材、加工、堆放、绑扎、粗直径钢筋连接和钢筋保护层等方面重点要求，确保钢筋工程质量以期达到工程总的质量目标。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢材应符合国家规范、标准和有关规定。应具备产品出厂证明、进场复试报告。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程严格控制钢筋半成品加工质量2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋绑扎搭接接头，焊接连接接头（电弧焊、闪光对焊、电渣压力焊）和机械连接接头（直螺纹、挤压接头等），必须遵守专项操作规程，接头质量符合规范标准。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋安装绑扎质量，钢筋的钢种、直径、外型、形状、尺寸、位置、排距、间距、根数、节点构造、锚固长度、搭接接头、接头错位和绑扎牢固以及保护层控制措施等，必须符合规范、规程、标准。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程控制保护层的措施要合理有效2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋连接接头和绑扎质量，必须坚持自检、互检和专业检查验收，隐蔽工程验收。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋工程整体观感质量好整体观感 预埋线盒2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程施工过程控制施工过程控制外观检测标牌与质量证明书对照2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋规格量测 对箍筋尺寸抽检箍筋码放整齐 钢筋定位梯码放整齐2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋直螺纹连接戴帽保护全数检查并作记号2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋绑扎对主要连接节点重点检查墙筋水平筋间距检查连梁箍筋进暗柱截面50mm 尺寸检查水平钢筋起步筋检查 竖向定位梯保护层控制厚度(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程钢筋绑扎应符合要求遵循“七不绑五不验”原则：“七不绑”：混凝土接茬未清到露出石子；钢筋污染未清理干净；未弹好线；未检查钢筋跑位情况；未按16调整偏位钢筋；未检查钢筋接头错开长度情况；未检查钢筋接头质量是否合格；不绑钢筋。“五不验”：钢筋未完成；钢筋定位措施不到位；钢筋保护层垫块不合格、达不到要求；钢筋纠偏不合格；钢筋绑扎未严格按技术交底施工不验收2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程混凝土浇筑前对柱筋防污染的措施 混凝土剪力墙样板梁柱接头钢筋绑扎钢筋绑扎成型(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程混凝土工程混凝土工程基本要求：基本要求：混凝土的施工工艺和混凝土外观决定着结构本身的观感质量，混凝土施工工艺是否合理、保证措施是否有力，直接决定着混凝土外观效果，必须进行策划预控。混凝土配制的强度等级和性能（抗渗、抗冻、低碱及其它特殊要求），必须符合设计要求和规范、标准。混凝土浇筑过程，应按有关规定抽测坍落度和制作标养试块和同条件养护试块，同条件养护试块宜在浇筑振捣地点制作。同条件试块必须与结构部位同条件养护，并用钢筋笼加锁保管。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程混凝土试块标准养护建立试验台帐现场取样同条件养护试块2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程混凝土应及时采取有效养护措施楼板喷水养护加塑料薄膜覆盖养护(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程测温孔标识测温现场读数加彩条布覆盖养护混凝土保水、保温养护 为避免水化热产生温差导致砼产生温度裂缝，砼养护期内外温差应控制25C以内。最容易产生温度裂缝的是在水化热产生温度达到顶峰后，开始降温的阶段，应严格控制“降温梯度”，这个在测温中应加以控制。2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程复杂结构混凝土外观质量屋面梁外观质量门框裁口滴水槽观感2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程弹柱边线、切边、剔除软弱层墙体弹出剔凿线准备进行剔凿墙体下口与楼板交接处软弱层剔除施工缝剔毛至石子2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程柱钢筋防止污染措施 墙筋塑料布包裹保护楼梯保护柱砼完工后，柱角的保护2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程混凝土质量标签2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程坚持样板引路制度，设立样板墙、样板间、样板段，以点示面，全面推进。2024/4/10 周三主体结构截面尺寸准确，棱角分明，线条顺直 2024/4/10 周三 混凝土结构内实外光，截面尺寸准确；梁柱接头方正，棱角顺直。(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程砼结构设计规范、耐久性规范规定：“结构用砼的强度等级不得低于C20”。碱骨料反应是指水泥的碱成分与骨料的活性成分发生反应产生硅胶类物质，遇水无限膨胀，导致砼涨裂失去强度、握裹力，最终导致结构破坏。砼碳化深度必须严格控制，现阶段预拌砼过多和盲目地掺加掺合料，导致砼表面碳化速度过快，影响耐久性。特种砼的使用，必须进行试验研究。如：耐酸、耐碱、耐高温砼、聚合物砼、轻骨料砼、高强轻骨料砼、耐淡水、海水侵蚀砼等。(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程（4）、砌体工程）、砌体工程砌体施工重点注意事项砌体施工重点注意事项1、竖向灰缝不得出现透明缝、瞎缝和假缝；2、砌体水平缝的砂浆饱满度不得小于80%；3、砌体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3；4、转砌体组砌上、下错缝，内外搭砌，砖柱不得采用包心砌法；5、转砌体的灰缝应横平竖直、厚薄均匀，水平灰缝厚度应在10mm2mm；6、采用混凝土小型空心砌块材料，在地面踢脚板部位，用不低于C20的混凝土浇筑底墙；(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程7、小砌块墙体应对孔错缝搭砌，搭接长度不应小于90mm；8、小砌块砌体水平灰缝内的钢筋居中至于灰缝中，水平灰缝厚度应大于钢筋直径4mm以上，砌体外露砂浆厚度不应小于15mm；9、设置在砌体灰缝内的钢筋，应采取防腐措施；10、填充墙砌体砌筑前，块材应提前2天浇水湿润；11、砌体工程每步架砌筑完毕后，间隔1天，再进行上部墙体施工；12、加气混凝土砌块，砌体的水平及竖向灰缝厚度分别为15mm和20mm；13、采用原浆勾缝者，必须随砌随勾；(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程砌体墙面平整基础浇筑混凝土清水墙与抹灰墙面交接砖墙顶部砌筑 （4）、砌体工程 砌体温度裂缝控制要点：对于温度裂缝的处理，一般都采取2种方法：一是“抗”，再就是“放”。对于变形不是很大的结构部分，一般都是采取“抗”的办法，砌体就是如此（见下图），特别是对砌块砌体，由于自身强度较低，更应该加强控制。(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程室内墙面工程细部做法 办法是：（1）每层间砌块砌体最好是每天一次砌筑高度控制在1M左右。（2）为防止窗洞下角因应力集中产生45斜裂缝，应在窗台处增设钢筋砼板带，板带厚6.0-12.0cm，内配38钢筋网片。（3）对于顶层或出大屋面的小间砌体，为防止温度裂缝的产生，可采用加筋砌体、钢筋夹板墙砌体和将砌体改为约束砌体，即给砌体在一定尺寸范围内打包箍。(二二)主体结构与地基基础主体结构与地基基础策划与实施工程策划与实施工程(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程（5）钢结构基本要求基本要求钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质理管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。钢结构深化设计钢结构深化设计一般钢结构工程构件数量多，深化设计将是钢结构制作过程中最重要的环节。深化设计是将工程的结构设计图纸细化为能直接进行制作和吊装施工图的过程，深化图的好坏直接影响着构件制作和安装的质量。深化设计时需要对预埋件进行精确定位，在混凝土施工时组织进行预埋施工。详图深化设计主要具体见下表。(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程详详图图设设计计要要求求1、深化设计应根据原设计所提供的节点详图进行，如在节点图中无相应的节点时，可按照中国钢结构设计规范进行制定，但必须提交原设计认可。2、节点图应包括主梁与次梁、主梁与钢柱、主梁与埋件、隅撑杆件等连接详图。3、节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。安装布置图它包括平面布置图、立面布置图、地脚螺栓布置图等。安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。构件详图 构件细部、重量表、材质、构件编号、焊接标记、连接细部、坡口形式和索引图等。螺栓统计表，螺栓标记，螺栓直径。轴线号及相对应的轴线位置。加工、安装所必须具有的尺寸。角度方向、构件的对称和相同标记。图纸标题、编号、改版号、出图日期。加工厂所需要的信息。2024/4/10 周三三个出入口大厅及中央大厅设有76榀双层钢桁架，钢桁架最大吊装高度为35.8m，最大跨度65m，单榀最大重量270吨，采用点式安装胎架、空中分段组装工艺。双层钢桁架2024/4/10 周三 132根劲性钢骨柱，三个出入口及中央大厅76榀双层钢桁架，杆件加工制作及安装就位准确，排列整齐，6425条一级焊缝，焊缝饱满，表面漆膜均匀。2024/4/10 周三 工程采用梁贯通节点形式的钢管柱，钢管柱的加工、装配精度要求高，增加了构件制作的难度。2024/4/10 周三 钢管直径为1050、1000、950、850、750等，在钢管内部焊接栓钉，施焊场所十分狭窄，管内栓钉焊施工及质量控制难度大。2024/4/10 周三 钢管柱混凝土强度等级最高达到C70，高性能混凝土的试配、施工控制难度大。C702024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程钢结构工程所用的材料、规格、性能等应符合现行国家产品标准和设计要求。进口热轧H型钢拉伸试验2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程所有主辅材料进场同时附带产品的质量证明书 焊丝及气体合格证抽样复试合格后方准使用2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程焊工必须考试合格并取得合格证。特证焊工须在其考试合格项目及其认可范围内施焊。现场焊工附加考试 焊工考试合格证书2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程二氧化碳气体保护焊 平焊加障碍横焊加障碍 立焊加障碍2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程工厂和现场焊接工艺评定工厂和现场焊接工艺评定电渣焊工艺评定 焊接中焊接过程 焊后外观2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程栓钉焊接穿透焊准备 现场穿透焊打弯试验 工厂非穿透焊2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程工厂制作工厂制作钢板下料 板件开坡口十字型钢柱组焊 H 型钢柱组焊2024/4/10 周三(二二)主体结构与地基基础主体结构与地基基础策划与实施工程划与实施工程接衬板 箱型钢柱组焊箱型柱埋弧焊 箱型柱电渣焊2024/4/10 周三 4、地下室卷材防水37533m2，屋面卷材防水26500m2，卫生间涂料防水15000m2，施工过程控制严格，节点处理规范细腻，经历两个雨季，不渗不漏。地下室工程细部做法（四）楼地面策划与实施（四）楼地面策划与实施 规范强条内容略规范强条内容略1 1、实现规范、强制性条文的措施：、实现规范、强制性条文的措施：（1）针对3.0.3强条：对进场材料的合格证明文件及检测报告进行检查，对重要材料应按其产品标准进行复测。（2）针对4.9.3强条：在铺设找平层前，应对立管、套管和地漏与楼板节点之间进行密封处理，并在管四周留出深810mm的沟槽，采用防水涂料或密封胶裹住管口周边，施工完毕后，在产管及地漏周围应作蓄水检验，蓄水深度为2030mm，24小时内无渗漏为合理。（四）楼地面策划与实施（四）楼地面策划与实施 1 1、实现规范、强制性条文的措施：、实现规范、强制性条文的措施：（3）针对4.10.10强条：防水材料应符合国家标准的规定，铺设时其基层表面应平整、洁净和干燥，并不得有空鼓、裂缝和起砂现象；防水卷材铺设应粘实、平整，不得有皱折、空鼓、粗边和封口不严等缺陷。三、资料策划与实施三、资料策划与实施（一）、资料收集与编制的原则（二）、资料目录编制与划分（一）、资料收集与编制的原则建筑工程资料的收集应按照国标建筑工程资料管理规程JGJ/T185-2009进行收集、编制、整理。为了加强建筑工程档案资料管理，提高管理水平，真实反映工程管理和工程实体质量水平，许多如北京、福建、江苏省等都根据国标和本省的实际情况，制定了地方标准，来进一步加强资料的管理，如北京市的地方标准房屋建筑和市政基础设施工程档案资料管理规范。（一）、资料收集与编制的原则1、工程资料如何分类？工程资料可分为工程准备阶段文件、监理资料、施工资料、竣工图和工程竣工文件5类。（1）工程准备阶段文件可分为决策立项文件、建设用地文件、勘察设计文件、招投标及合同文件、开工文件、商务文件6类，需要向甲方收集。（2）监理资料可分为监理管理资料、进度控制资料、质量控制资料、造价控制资料、合同管理资料和竣工验收资料6类。（3）施工资料可分为施工管理资料、施工技术资料、施工进度及造价资料、施工物资资料、施工记录、施工试验记录及检测报告、施工质量验收记录、竣工验收资料8类。（一）、资料收集与编制的原则2、工程资料的形成要求：（1）工程资料形成单位应对资料内容的真实性、完整性、有效性负责；由多方形成的资料，应各负其责。（2）工程资料的填写、编制、审批、签认应及时进行，其内容应符合相关规定。（3）工程资料不得随意修改；当需修改时，应实现划改，并由划改人签署。（4）工程资料的文字、图表、印章应清晰。（5）工程资料应为原件；当为复印件时，提供单位应在复印件上加盖单位印章，并应有经办人签字及日期。提供单位应对资料的真实性负责。（6）工程资料应内容完整、结论明确、签认手续齐全。（一）、资料收集与编制的原则3、建筑工程资料管理的要求（1）工程资料应与建筑工程建设过程同步形成，并应真实反映建筑工程的建设情况和实体质量。（2）工程资料管理应制度健全、岗位责任明确，并应纳入工程建设管理的各个环节和各级相关人员的职责范围。（3）工程资料的套数、费用、移交时间应在合同中明确。（4）工程资料的收集、整理、组卷、移交及归档应及时。（5）工程资料宜采用信息化技术进行辅助管理。（二）、资料目录编制与划分按照上述规范和地方标准的要求对资料进行目录框架编制，一般目录编制是从卷内目录、分目录、总目录三级来表现，同时该三级目录要满足上述的分类要求。正常的目录编制是从原始资料开始，逐级整理，形成三级目录。也可以采取目录框架的形成，从满足标准、规范的要求，先把框架做好，然后根据进度计划和完成的工作量逐级填充，这样就不会产生遗漏和不满足规范的问题。
