卷材防水工程施工方案.doc

卷材防水工程施工方案

9
2020年4月19日
文档仅供参考

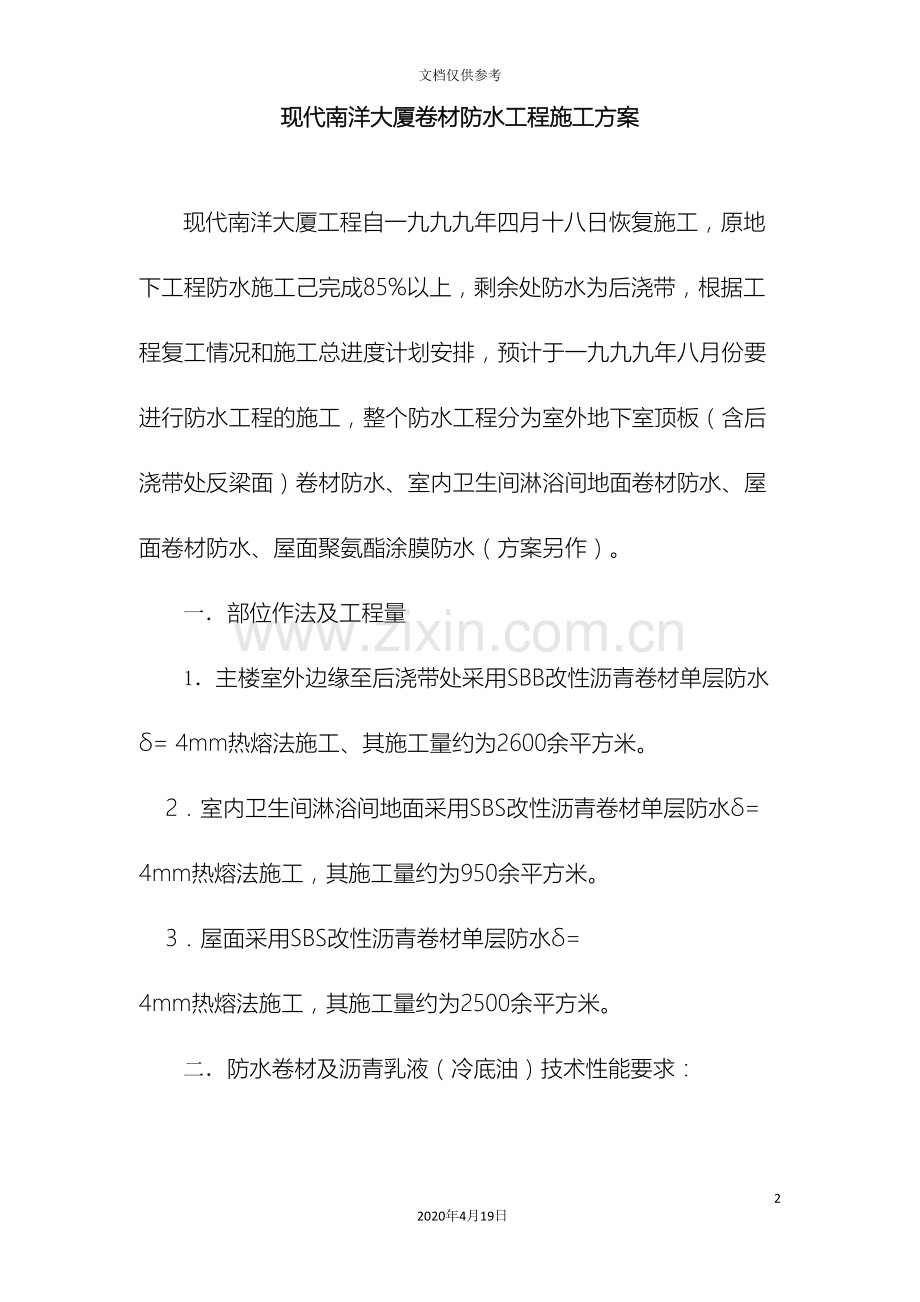

现代南洋大厦卷材防水工程施工方案

现代南洋大厦工程自一九九九年四月十八日恢复施工，原地下工程防水施工己完成85%以上，剩余处防水为后浇带，根据工程复工情况和施工总进度计划安排，预计于一九九九年八月份要进行防水工程的施工，整个防水工程分为室外地下室顶板（含后浇带处反梁面）卷材防水、室内卫生间淋浴间地面卷材防水、屋面卷材防水、屋面聚氨酯涂膜防水（方案另作）。
一． 部位作法及工程量
1． 主楼室外边缘至后浇带处采用SBB改性沥青卷材单层防水
δ= 4mm热熔法施工、其施工量约为2600余平方米。
2．室内卫生间淋浴间地面采用SBS改性沥青卷材单层防水δ= 4mm热熔法施工，其施工量约为950余平方米。
3．屋面采用SBS改性沥青卷材单层防水δ= 4mm热熔法施工，其施工量约为2500余平方米。
二． 防水卷材及沥青乳液（冷底油）技术性能要求：
1．规格
SBS改性沥青防水卷材规格
厚度（mm）
宽度（mm）
长度（mm）
2.0
≥1000
10.0
3.0
≥1000
10.0
4.0
≥1000
7.5

2．技术指标
SBS改性沥青防水卷材技术指标
项 目
性 能
Ⅰ
Ⅱ
Ⅲ
Ⅳ
拉伸性能
拉力(N)不小于
40
400
50
200
延伸率(%)不小于
30
5
200
3
耐热度85±2℃2h
不流淌，无集中性气泡
柔性-10～20℃
绕规定直径圆棒无裂纹
不透水性
压力（Mpa）不小于
0.2
保持时间（min）
30

注：1. Ⅰ类指聚酯毡胎体，Ⅱ类指麻布胎体，Ⅲ类指聚乙烯膜胎体，Ⅳ类指玻纤毡胎体。
2．表中柔性的温度范围系表示不同档次产品的低温性能。
SBS改性沥青防水卷材外观质量
项 目
判 断 标 准
断裂、皱折、孔洞、剥离
不允许
边缘不整齐、砂粒不均匀
无明显差异
胎体不浸透、露胎
不允许
涂盖不均
不允许

SBS改性沥青乳液厚质防水涂料技术指标
项 目
条 件
结 果
外观

搅拌后为棕黑色、稠厚乳液分撒在水中，无沥青丝
固体（%）
105±2℃，烘30min
51
延伸性（mm）
无处理
20
热处理
15
柔韧姓（mm）
紫外线处理500W汞灯240h
15
碱处理饱和Ca（OH）2液168h
16
柔韧性
-10～-20℃绕φ20mm圆棒
无裂纹断裂
耐热性
85±2℃2h
无流淌起泡和滑动
粘结性（Mpa）
20±20℃，8字模法
0.25
不透水性
水压0.2Mpa,30min
不透水
抗冻性
-20～20℃循环20次
无变化
挥发性（mm）
≤表干1.5h，≤实干9h
表干1h 20min,实干6h 10min

三． 防水施工工艺流程：
1． 首层室外后浇带处防水施工：
后浇带砼浇筑 → 接缝处剔凿修补顺平 → 涂刷冷底油 →热熔单层SBS改性沥青卷材 → 阳角及阴角处附加毡 → 平面用砂浆保护、立面用红机砖立砌保护
2． 卫生间防水施工：
清理找平层 → 涂刷冷底油 → 热熔单层δ=4mmSBS改性沥青→ 24小时后立面铺粘150mm高阴角、地漏处附加一层卷材防水层 →卷材防水层 → 蓄水24小时后检查验收 → 砂浆保护层
3． 屋面防水施工：
1） 上人屋面（屋作法）：
清理找平层 → 涂刷冷底油 → 划分铺粘卷材分格线 → 24小时后立面600mm及阴角、雨水口等均附加一层卷材防水层 → 后热熔单层δ=4mmSBS改性沥青卷材防水层 → 蓄水试验24小时检查验收 → 25厚粗砂铺卧200×200×25水泥方砖
2） 不上人屋面防水施工：
清理找平层 → 涂刷冷底油 → 划分铺粘卷材分格线 → 24小时后立面铺粘高度为600mm 及阴角雨水口处均附加一层卷材防水层 → 热熔单层δ=24mmSBS改性沥青卷材防水层 → 蓄水试验 24小时检查验收 → 满铺δ=0.2mm塑料膜上铺5～30mm的级配卵石（必须用清水冲洗干净）。
四． 施工方法：
1． 施工要点：
1）基层必须坚实平整，如有松动、起鼓、面层凸出或严重粗糙、平整度不好或起砂时，必须重新处理。
2）如基层粗糙，应抹一层107胶水泥砂浆处理。
3）基层应比较干燥，含水率在9%以内方能施工，如施工中没有测含水率的手段，能够在基层放一块卷材，3～5h后看卷材下面有无水珠，如基本无水珠就可施工。
2．施工准备：
1）材料：SBS改性沥青卷材δ=4mm SBS改性沥青乳液厚质防水涂料。
2）施工工具：
SBS改性沥青防水卷材施工工具
热 熔 施 工
喷 灯
容积4kg汽油
30 把
剪 刀

10 把
卷 尺
3m
5 把
滚 刷
φ60mm×250mm
20 把
铁 桶
10L
5 个
汽 油 桶
15L
20个

3．热熔法施工：
热熔法施工是指高聚物改性沥青热熔卷材的铺贴方法。热熔卷材是一种在工厂生产过程中底面即涂有一层软化点较高的改性沥青热熔胶的卷材。其铺贴时不需涂刷胶粘剂，而用火焰烘烤后直接与基层粘贴。这种方法施工时受气候影响小，对基层表面干燥程度要求相对宽松，但烘烤时对火候的掌握要求适度。热熔卷材可采用满粘法或条粘法铺贴。
1) 起始端卷材的铺贴
将卷材置于起始位置，
对好长、短方向搭接缝，
滚展卷材1000mm左右,掀
开已展开的部分，开启喷枪点火，喷枪头与卷材保持50～100mm距离，与基层呈300～450角，将火焰对准卷材与基层交接处，同时加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽、发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后进行排气辊压使卷材与基层粘结牢固。当起始端铺贴至剩下300mm左右长度时，将其翻放在隔热板上，如图所示，用火焰加热余下起始端基层后，再加热卷材起始端余下部分，然后将其粘贴于基层。
2）滚铺 卷材起始端铺贴完成后即可进行大面积滚铺。持枪人位于卷材滚铺的前方，按上述方法同时加热卷材和基层，条粘时只需加热两侧边，加热宽度各为150mm左右。推滚卷材人蹲在已铺好的卷材起始端上面，等卷材充分加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接缝宽度。其后紧跟一人用棉纱团等从中间向两边抹压卷材，赶出气泡，并用刮刀将溢出的热熔胶刮压接边缝。另一人用压辊压实卷材，使之与基层粘贴密实。如图

4． 搭接缝施工：
热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离膜烧掉，以利搭接牢固严密。
操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动喷枪应离开卷材50～100mm，贴靠烫板。移动速度要控制合适，以刚好熔去隔离膜为宜。烫板和喷枪要密切配合，以免烧损卷材。
5． 复杂部位附加增铺贴：
其要点为：需增加部位基层一般需涂刷一遍密封材料作基层处理，以便于较好地粘结增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪。
