电子技术基础幻灯片.ppt

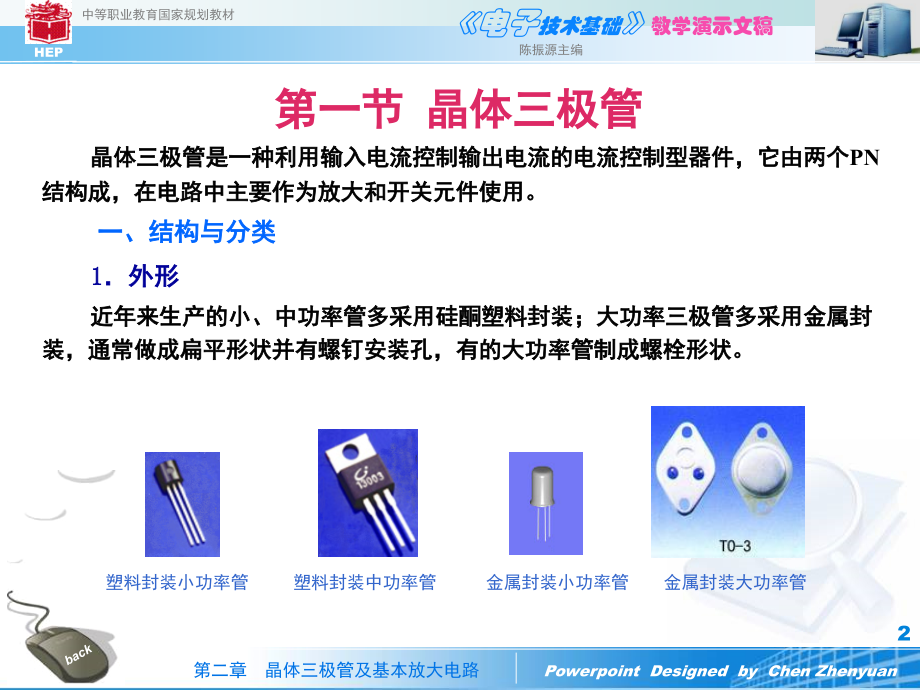

,Powerpoint Designed by,Chen Zhenyuan,电子,技术基础,教学演示文稿,中等职业教育国家规划教材,第二章 晶体三极管及基本放大电路,*,back,陈振源主编,HEP,第二章 晶体三极管及基本放大电路,晶体三极管是具有放大作用的半导体器件，由三极管组成的放大电路广泛应用于各种电子设备中，例如收音机、扩音机、测量仪器及自动控制装置等。本章介绍三极管应用的必备知识及由它构成的基本放大电路的工作原理和一般分析方法。,晶体三极管,三极管基本放大电路,放大电路的分析方法,静态工作点稳定的放大电路,多级放大电路,本章小结,1,第一节 晶体三极管,晶体三极管是一种利用输入电流控制输出电流的电流控制型器件，它由两个,PN,结构成，在电路中主要作为放大和开关元件使用。,一、结构与分类,1外形,近年来生产的小、中功率管多采用硅酮塑料封装；大功率三极管多采用金属封装，通常做成扁平形状并有螺钉安装孔，有的大功率管制成螺栓形状。,塑料封装小功率管 塑料封装中功率管 金属封装小功率管 金属封装大功率管,2,2.结构,三极管的核心是两个互相联系的,PN,结，按两个,PN,结的组合方式不同，可分为,NPN,型和,PNP,型两类。,PNP型三极管 NPN型三极管,三极管内部有发射区、基区和集电区，引出电极分别为,发射极e,、,基极b,、,集电极c,。发射区与基区之间的PN结称为发射结，集电区与基区之间的PN结称为集电结。,3,3.分类,三极管的种类很多，通常按以下方法进行分类：,按半导体制造材料可分为：,硅管和锗管。硅管受温度影响较小、工作稳定，因此在自动控制设备中常用硅管。,按三极管内部基本结构可分为：,NPN型和PNP型两类。目前我国制造的硅管多为NPN型(也有少量PNP型)，锗管多为PNP型。,按工作频率可分为：,高频管和低频管。工作频率高于3MHz为高频管，工作频率在3MHz以下为低频管。,按功率可分为：,小功率管和大功率管。耗散功率小于1W为小功率管，耗散功率大于1W为大功率管。,按用途可分为：,普通放大三极管和开关三极管等。,4,二、三极管的电流放大作用,1三极管放大条件,要使三极管能够正常放大信号，发射结应加正向电压，集电结应加反向电压。,NPN管偏置电路 PNP管偏置电路,电源,V,CC,通过偏置电阻,R,b,为发射结提供正向偏置，,R,C,阻值小于,R,b,阻值，所以集电结处于反向偏置。,5,2三极管的电流放大作用,三极管各电极电流关系的测量电路,三极管电流分配关系：,I,E,=,I,C,+,I,B,三极管电流放大倍数：,=,I,C,/,I,B,当,I,B,有一微小变化，就能引起,I,C,较大的变化，这种现象称为三极管的电流放大作用。,6,在实际放大电路中，除了共发射极联接方式外，还有共集电极和共基极联接方式。,共发射极接法 共基极接法 共集电极接法,7,三、三极管的特性曲线,1输人特性曲线,输人特性曲线是反映三极管输人回路电压和电流关系的曲线，它是在输出电压,V,CE,为定值时，,i,B,与,v,BE,对应关系的曲线。,当输入电压,v,BE,较小时，基极电流,i,B,很小，通常近似为零。,当,v,BE,大于三极管的死区电压,v,th,后，,i,C,开始上升。,三极管正常导通时，硅管,V,BE,约为0.7V，锗管约为0.3V，此时的,V,BE,值称为三极管工作时的发射结正向压降。,输人特性曲线,8,2输出特性曲线,输出特性曲线是反映三极管输出回路电压与电流关系的曲线，是指基极电流,I,B,为某一定值时，集电极电流,I,C,与集电极电压,V,CE,对应关系的曲线。,截止区,习惯把,I,B,=0曲线以下的区域称为截止区，三极管处于截止状态，相当于三极管内部各极开路。在截止区，三极管发射结反偏或零偏，集电结反偏。,放大区,它是三极管发射结正偏、集电结反偏时的工作区域。最主要特点是,I,C,受,I,B,控制，具有电流放大作用。,饱和区,当,V,CE,小于,V,BE,时，三极管的发射结和集电结都处于正偏，此时,I,C,已不再受,I,B,控制。此时管子的集电极发射极间呈现低电阻，相当于开关闭合。,输出特性曲线,9,四、三极管器件手册的使用,三极管的类型非常多，从晶体管手册可以查找到三极管的型号，主要用途、主要参数和器件外形等，这些技术资料是正确使用三极管的依据。,1三极管型号,国产三极管的型号由五部分组成。,第一部分是数字“3”，表示三极管。,第二部分是用拼音字母表示管子的材料和极性。,APNP锗材料，BNPN锗材料，CPNP硅材料，DNPN硅材料。,第三部分是用拼音字母表示管子的类型。,X低频小功率管，G 高频小功率管，,D低频大功率管，A 高频大功率管,。,第四部分用数字表示器件的序号。,第五部分用拼音字母表示规格号。,三极管型号的读识,3,A,G,54,A,三极管 NP锗材料 高频小功率 序号 规格号,10,2三极管的主要参数,（1）直流参数,反映三极管在直流状态下的特性。,直流电流放大系数,h,FE,用于表征管子,I,C,与,I,B,的分配比例。,集基反向饱和电流,I,CBO,它是指三极管发射极开路时，流过集电结的反向漏电电流。,I,CBO,大的三极管工作的稳定性较差。,I,CBO,测量电路,I,CEO,测量电路,集射反向饱和电流,I,CEO,它是指三极管的基极开路，集电极与发射极之间加上一定电压时的集电极电流。,I,CEO,是,I,CBO,的(1+,)倍，所以它受温度影响不可忽视。,11,（2）交流参数,是反映三极管交流特性的主要指标。,交流电流放大倍数,h,fe,通常也写为,，用于表征管子对交流信号的电流放大能力。,共发射极特征频率,f,T,三极管的,值下降到1时，所对应的信号频率称为共发射极特征频率，它是表征三极管高频特性的重要参数。,（3）极限参数,三极管有使用极限值，如果超出范围则无法保证管子正常工作。,集电极最大允许电流,I,CM,若三极管的工作电流超过,I,CM,，其,值将下降到正常值的2/3以下。,集电极最大允许耗散功率,P,CM,它是三极管的最大允许平均功率。,集射反向击穿电压,V,（BR）CEO,它是基极开路时，加在集电极和发射极之间的最大允许电压。若管子的,V,CE,超过,V,（BR）CEO,，会引起电击穿导致管子损坏。,12,五、三极管引脚与管型的判别,（1）先确定b极,（2）判断e极、c极,确定b极,判断e极、c极,13,第二节 三极管基本放大电路,一、基本放大电路的构成,1.电路元件作用,共发射极基本放大电路由三极管、电阻和电容所组成。,V晶体三极管，起电流放大作用,+,V,CC,直流供电电源,R,b,基极偏置电阻,C,1,输入耦合电容,C,2,输出耦合电容,R,C,集电极负载电阻,2.放大电路的电压、电流符号规定,共发射极基本放大电路,直流分量用大写字母和大写下标表示，如,I,B,、,I,C,、,I,E,、,V,BE,、,V,CE,。,交流信号用小写字母和小写下标表示，如,i,b,、,i,c,、,i,e,、,v,be,、,v,ce,。,交流和直流叠加信号用小写字母和大写下标表示，如,i,B,、,i,C,、,i,E,、,v,BE,、,v,CE,。,14,3三种基本放大电路的比较,共集电极放大电路 共基极放大电路,（1）共发射极放大电路的电压、电流、功率放大倍数都较大，所以应用在多级放大器的中间级。,（2）共集电极放大电路只有电流放大作用，无电压放大作用，它的输入电阻大，输出电阻小，常用作实现阻抗匹配或作为缓冲电路来使用，也可作为多级放大器的输入级和输出级。,（3）共基极放大,电路主要是频率特性好，所以多用作高频放大器、高频振荡器及宽频带放大器。,15,静态工作点对波形影响实验电路,二、放大电路的静态工作点,未设置静态工作点情况 设置静态工作点情况,输入电流波形失真,输入电流波形正常,16,三、放大原理,输入交流信号,v,i,通过电容,C,1,的耦合送到三极管的基极和发射极。交流信号,v,i,与直流偏压,V,BEQ,叠加的,v,BE,波形如图（b），基极电流,i,B,产生相应的变化，波形如图（c）所示。,电流,i,B,经放大后获得对应的集电极电流,i,C,，如图（d）所示。集射极电压,v,CE,波形与输出电流,i,C,变化情况相反，如图（e）所示。,v,CE,经耦合电容,C,2,隔离直流成分，输出的只是放大信号的交流成分,v,o,，波形如图（f）所示。,放大电路的电压和电流波形,17,第三节 放大电路的分析方法,一、主要性能指标,1放大倍数,电压放大倍数,电 压 增 益,G,v,=20lg,A,v,(dB),电流放大倍数,电 流,增 益,G,=20lg,A,i,(dB),功率放大倍数,功 率,增 益,G,p,=10lg,A,p,（dB）,2.输入电阻和输出电阻,输入电阻,输出电阻,18,二、估算分析法,估算分析法是利用电路中已知参数，通过数学方程式近似计算来分析放大电路。常用来估算小信号放大器的静态工作点和放大倍数、输入电阻、输出电阻等。,1估算静态工作点,（1）画出直流通路,电容对直流电相当于开路，因此画直流通路时把电容支路断开即可。,基本放大电路,基本放大电路的直流通路,19,（2）根据直流通路得出以下计算公式,略去,V,BEQ,的影响不计，即,根据三极管的电流放大特性可得,I,CQ,=,I,BQ,输出回路直流通路可得出以下公式,V,CEQ,=,V,CC,-,I,C,Q,R,C,放大器的直流通路,20,2.估算交流参数,（1）画交流通路,把容量较大的电容及直流电源简化为一条短路线。,三极管输入电阻,r,be,300+（1+,）,放大器输入电阻,r,i,=,R,b,/,r,be,r,be,放大器输出电阻,r,o,=,R,c,/,r,ce,R,c,电压放大倍数,v,i,=,i,i,（,R,b,/,r,be,）,i,b,r,be,v,o,=,-,i,c,（,R,C,/,R,L,）,A,v,=,v,o,/,v,i,=,-,(,R,C,/,R,L,)/,r,be,放大器的交流通路,21,三、图解分析法,1.图解法分析静态工作点,（1）计算,I,BQ，,（2）根据,V,CEQ,=,V,CC,-,I,C,Q,R,C,作直流负载线,（3）确定,Q,点，直流负载线与,I,BQ,=40,A的输出曲线的交点,放大电路 输出等效电路 图解分析,22,输入特性曲线,输出特性曲线,2.图解法分析动态工作情况,（1）根据,v,i,在输入特性曲线上画,i,b,波形；,（2）在输出特性曲线上作交流负载线；,（3）在输出特性曲线上，根据,i,b,波形画输出电压,v,CE,和输出电流,i,C,波形；,（4）分析放大倍数。,23,四、放大波形的失真与消除,放大电路的静态工作点设置不合适，将导致放大输出的波形产生失真。,1.饱和失真,若偏置电阻,R,b,偏小，基极电流,I,BQ,就较大，由示波器观察到的输出电压,v,o,波形就会产生饱和失真。,（a）实验电路,（b）饱和失真波形 （c）图解分析,产生饱和失真的原因是：,I,BQ,偏大时，静态工作点偏高，当输入信号正半周幅度较大时管子进入饱和区，,i,B,增大无法使,i,C,相应增大，于是会出现饱和失真。,24,2截止失真,若偏置电阻,R,b,偏大，此时基极电流,I,BQ,很小，由示波器观察到的输出电压,v,o,波形将出现截止失真。,（a）实验电路,（b）截止失真波形 （c）图解分析,截止失真波形的观测,产生截止失真的原因是：,I,BQ,偏小时，静态工作点偏低。在输入电压,v,i,的负半周时，三极管的发射结将在一段时间内处于反向偏置，造成,i,c,负半周、,v,o,的正半周相应的波顶被削去。,25,3.静态工作点的测量与调整,选取一只定值电阻和一只电位器，串联后接入电路用以代替偏流电阻,R,b,。,将万用表置于电流挡，然后串接在集电极回路。,接通调试电路电源，缓慢地调节电位器，直至万用表指示的,I,C,电流达到要求。,选一个阻值与之相当的固定电阻去代替,R,b,和,R,P,。,调测放大器静态工作点的方法,26,第四节 工作点稳定放大电路,一、放大电路静态工作点不稳定的原因,（1）温度影响 （2）电源电压波动 （3）元件参数改变,二、分压式偏置放大电路,1电路组成,R,b1,是上偏置电阻，,R,b2,是下偏置电阻。电源电压经,R,b1,、,R,b2,串联分压后为三极管提供基极电压,V,BQ,。,R,e,起到稳定静态电流的作用，,C,e,是,R,e,的交流信号旁路电容,。,分压式偏置放大电路,27,2稳定静态工作点,3.电路参数估算,（1）静态工作点的估算,分压式偏置放大电路的直流通路图所示，可推导出下列静态工作点的估算公式。,V,CEQ,V,CC,-,I,CQ,（,R,c,+,R,e,）,分压式偏置放大电路的直流通路,28,（2）交流参数估算,电压放大倍数,输入电阻,r,i,=,R,b1,/,R,b2,/,r,be,输出电阻,r,o,R,c,分压式偏置放大电路的交流通路,要确保分压偏置电路的静态工作点稳定，应满足两个条件：,I,2,I,BQ,（实际可取,I,2,=10,I,BQ,）；,V,BQ,V,BEQ,，（实际可取,V,BQ,=3,V,BEQ,）。,要改变分压偏置电路的静态工作点，通常的方法是调整上偏置电阻,R,b1,的阻值。,若该电路的静态工作点正常，而放大倍数严重下降，应重点检查射极旁路电容,C,e,是否开路或失效。,用,工,程,应,29,三、集电极基极偏置放大电路,1电路组成,电路的组成特点,：,R,b,跨接在放大管的c极和b极之间。,集电极基极偏置放大电路,2稳定静态工作点的原理,30,第五节 多级放大电路,一、多级放大器的耦合方式,为确保多级放大器能正常工作，级间耦合必须满足以下两个基本要求：,（1）必须保证前级输出信号能顺利地传输到后级，并尽可能地减小功率损耗和波形失真。,（2）耦合电路对前、后级放大电路的静态工作点没有影响。,1阻容耦合,阻容耦合放大电路,31,2变压器耦合,利用变压器初次级线圈之间具有“隔直流耦合交流”的作用，使各级放大器的工作点相互独立，而交流信号能顺利输送到下一级，就称为变压器耦合。,变压器耦合放大电路,32,直接耦合放大电路,3直接耦合,直接耦合放大器,前后级之间没有隔直流的耦合电容或变压器，因此适用于放大直流信号或变化极其缓慢的交流信号。,33,二、阻容耦合放大电路的电压放大倍数,两级阻容耦合放大电路方框图在多级放大电路中，前级输出信号经耦合电容加到后级输入端作为信号，所以可将后级输入电阻视为前级的负载。,前级的电压放大倍数为,后级的电压放大倍数为,两级总电压放大倍数为,两级阻容耦合放大电路方框图,34,三、阻容耦合放大器的幅频特性,1幅频特性的基本概念,电压放大倍数的幅度与频率的关系曲线称为幅频特性曲线,。,放大倍数下降到中频段放大倍数A,v,m,的0.707倍时，对应的低端频率,f,L,称为下限频率，对应的高端频率,f,H,称为上限频率。,通频带,BW,=,f,H,-,f,L,阻容耦合放大器幅频特性,两级放大器通频带,35,本 章 小 结,1.三极管是由两个PN结构成的半导体器件，在发射结正偏。集电结反偏时，具有电流放大作用。,2.三极管的工作性能由输入特性曲线和输出特性曲线来描述。三极管的主要参数是运用和选择三极管的依据。,3.共射极基本放大电路对学习和掌握放大电路的工作原理和分析方法是十分重要的。要不失真地放大交流信号，必须为放大器设置合适的静态工作点。,4.放大电路的主要性能指标有：放大倍数、输入电阻和输出电阻，应用估算法能分析放大电路的静态工作点、输入电阻、输出电阻、放大倍数。,5.由于三极管参数、温度及电源电压的变化会使电路静态工作点变动，因此在实际放大电路中必须采取措施稳定静态工作点。比较常用的稳定静态工作点的偏置电路有分压式偏置电路、集电极一基极偏置电路。,6多级放大器的级间耦合方式主要有阻容耦合，变压器耦合、直接耦合三种。,7放大器的通频带由上限频率和下限频率之差决定，放大器对通频带范围内的信号实现正常放大。,36,主 教 材 简 介,书名：,电子技术基础 第2版（,附学习卡）出版单位：高等教育出版社,作者：陈振源 出版日期：2006-07-01,书号：7-04-019714-6 适用层次：中职,定价：25.20,本书参照教育部颁布的中等职业学校电子技术基础教学大纲，以及有关的职业资格标准或行业职业技能鉴定标准，在保留2001年出版的中等职业教育国家规划教材电子技术基础编写风格的基础上，根据近几年中职生源的变化情况，贯彻落实“以服务为宗旨，以就业为导向，以能力为本位”的职业教育办学指导思想，修订而成。,本书包括模拟电子技术和数字电子技术两部分，模拟部分包括：二极管及整流电路、晶体管及基本放大电路、场效晶体管放大电路、负反馈、低频功率放大器、集成运算放大器、正弦波振荡器、直流稳压电源、晶闸管及应用电路；数字部分包括：数字电路基础、组合逻辑电路、集成触发器、时序逻辑电路、脉冲波形的产生与变换、数模和模数转换。此外，本书还介绍了一些新器件、新知识，如微型片状器件、电路仿真软件EWB等。,本书配套有学习指导与同步训练，以及教学光盘。利用书后所附学习卡，登录高等教育出版社“”4A网络教学平台，可获得网上教学资源。,书在内容上深浅适度，在结构体系上和教学方法上有所创新，既提出了明确的知识目标，又有明确的技能目标，各章配有知识能力测验和实践技能训练，职业教育特色鲜明。本书可作为中等职业学校电子技术应用、电子电器及电工类专业电子技术基础课程教材，也可作为岗位培训教材。,37,配套学习用书和多媒体教学光盘,书名：,电子技术基础学习指导与同步训练（,配光盘）作者：陈振源,出版单位：高等教育出版社 书号：7040149109,出版日期：2004-08-01 定价：29.50,本书是配合中等职业教育国家规划教材电子技术基础而编写的一本配套学习用书。全书从“学习目标”、“知识要点提示”、“典型例题分析”、“同步训练”四部分提供辅导，是学生学习和教师备课的重要参考资料。,本书配有多媒体课件光盘，适用于教师的课堂教学和学生的课后自学。,本书可作为中等职业学校电子技术应用、电子电器、通信技术、计算机及应用专业学生的学习辅导用书，也可供相关行业岗位培训或自学电子技术使用。,意见和建议可联系电子信箱：,chen-zhenyuan,38,
