连铸机械设备安装施工组织设计.docx

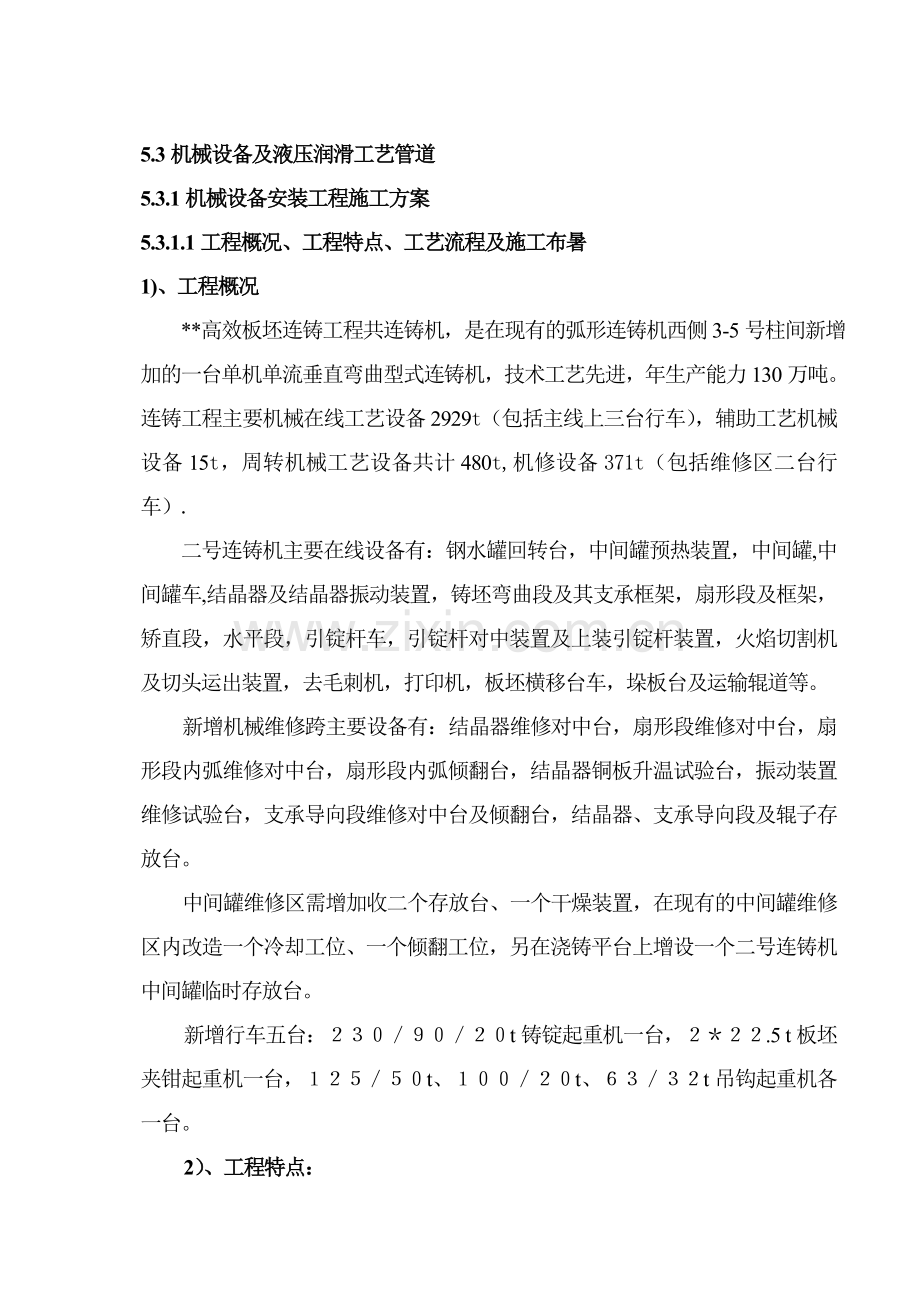

5.3机械设备及液压润滑工艺管道
5.3.1机械设备安装工程施工方案
5.3.1.1工程概况、工程特点、工艺流程及施工布暑
1)、工程概况
**高效板坯连铸工程共连铸机，是在现有的弧形连铸机西侧3-5号柱间新增加的一台单机单流垂直弯曲型式连铸机，技术工艺先进，年生产能力130万吨。连铸工程主要机械在线工艺设备2929t（包括主线上三台行车），辅助工艺机械设备15t，周转机械工艺设备共计480t,机修设备371t（包括维修区二台行车）.
二号连铸机主要在线设备有：钢水罐回转台，中间罐预热装置，中间罐,中间罐车,结晶器及结晶器振动装置，铸坯弯曲段及其支承框架，扇形段及框架，矫直段，水平段，引锭杆车，引锭杆对中装置及上装引锭杆装置，火焰切割机及切头运出装置，去毛刺机，打印机，板坯横移台车，垛板台及运输辊道等。
新增机械维修跨主要设备有：结晶器维修对中台，扇形段维修对中台，扇形段内弧维修对中台，扇形段内弧倾翻台，结晶器铜板升温试验台，振动装置维修试验台，支承导向段维修对中台及倾翻台，结晶器、支承导向段及辊子存放台。
中间罐维修区需增加收二个存放台、一个干燥装置，在现有的中间罐维修区内改造一个冷却工位、一个倾翻工位，另在浇铸平台上增设一个二号连铸机中间罐临时存放台。
新增行车五台：２３０／９０／２０t铸锭起重机一台，２＊２２.5 t板坯夹钳起重机一台，１２５／５０t、１００／２０t、６３／３２t吊钩起重机各一台。

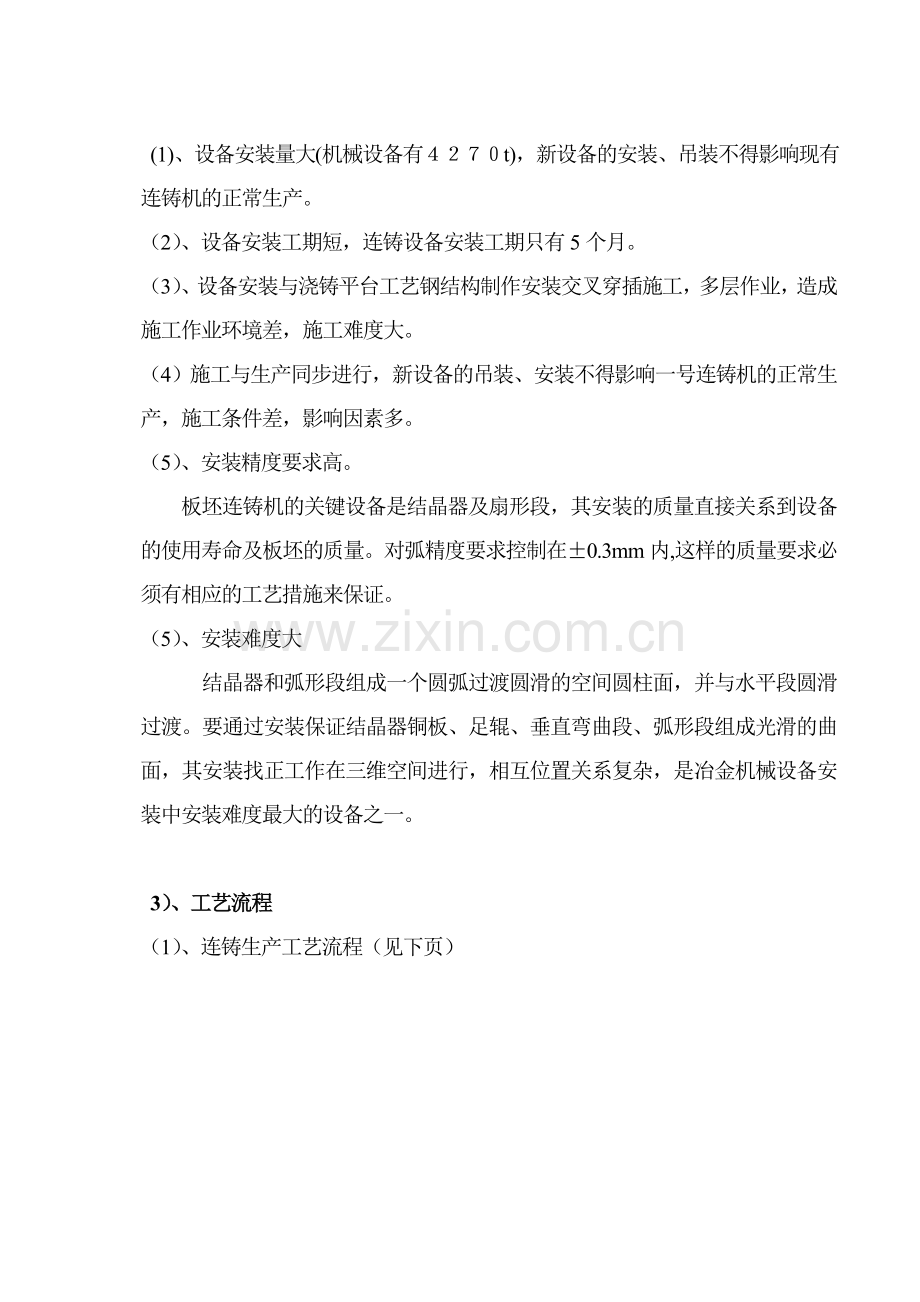

2）、工程特点：
(1)、设备安装量大(机械设备有４２７０t)，新设备的安装、吊装不得影响现有连铸机的正常生产。
（2）、设备安装工期短，连铸设备安装工期只有5个月。
（3）、设备安装与浇铸平台工艺钢结构制作安装交叉穿插施工，多层作业，造成施工作业环境差，施工难度大。
（4）施工与生产同步进行，新设备的吊装、安装不得影响一号连铸机的正常生产，施工条件差，影响因素多。
（5）、安装精度要求高。
板坯连铸机的关键设备是结晶器及扇形段，其安装的质量直接关系到设备的使用寿命及板坯的质量。对弧精度要求控制在±0.3mm内,这样的质量要求必须有相应的工艺措施来保证。
（5）、安装难度大
结晶器和弧形段组成一个圆弧过渡圆滑的空间圆柱面，并与水平段圆滑过渡。要通过安装保证结晶器铜板、足辊、垂直弯曲段、弧形段组成光滑的曲面，其安装找正工作在三维空间进行，相互位置关系复杂，是冶金机械设备安装中安装难度最大的设备之一。

3）、工艺流程
（1）、连铸生产工艺流程（见下页）

160T钢水罐
150T复吹转炉

LF（RH）

长水口
滑动水口、下渣检测
钢水罐回转台

中间罐

塞棒、液位控制
外装浸入式水口及在线快速更换、氩封

自动加保护渣
在线调宽结晶器

振动、零号段
上装引锭杆
电磁制动

每流17个扇形段，17个压下辊，22个驱动器辊
喷水、气一水冷却铸坯
二冷段

全程采用SMART扇形段、水平段动态轻压下
自动脱引锭头

火焰切割机

切头切尾台车

切后辊道

去毛刺台车
去毛刺机

喷印机

等待辊道

板坯移送台车

合格坯A列出坯热检测辊道
板坯堆存冷却
B列出坯热检测辊道
板坯堆存冷却
火焰清理机

B列下线辊道

B列下线起重机及台车

A列下线起重机及台车
A列下线辊道
板坯堆存冷却

B列板坯在线称量
A列板坯在线称量
板坯 手工清理及堆存
合格坯 合格坯
A列热送辊道

B列热送辊道

过跨台车及离线称量

热连轧厂

连铸生产工艺流程：
当转炉冶炼的合格钢水经前工序处理后，用钢水接受跨起重机吊运至回转台上。回转台旋转180度后，钢水罐由接受跨进入浇注跨，处于已预热到1050-1100℃，并已就位的中间罐上方。在长水口与钢水罐滑动水口相连接后，并通以氩气保护，开启钢水罐滑动水口，钢水流经长水口流入中间罐，待中间罐钢液面升至一定高度后，打开中间罐塞棒，钢水通过浸入式水口注入结晶器内。结晶器内钢液面升至距结晶器上口100-150mm时，同时启动扇形段驱动装置和振动装置，拉出预先送入结晶器中的引定装置和铸坯。
在浇注过程中，借助结晶器液位控制装置，实现中间罐塞棒的液压伺服自动操纵，以保持结晶器内的液位稳定。此外又可通过结晶器在线调度宽生产热轧带钢厂需要的不同宽度的板坯。
板坯在二冷却区内，经喷水和气雾冷却及多点矫直后拉出扇形段。坯头由火焰切割机切下后，随同引定杆一起送至切后辊道，由引定杆接收装置将其送至线外，并脱头。火焰切割机可按定尺自动切割和切取试样。切后板坯经去毛刺装置去毛刺，再经喷印、称量，则由板坯移送台车将铸坯运至热送或离线：
A、 板坯热送
经计算机质量判定无需精整的合格板坯，直接经热送辊道送往热轧带钢厂加热炉辊道，直接入加热炉或下线保温。
B、 离线板坯
在投产初期和生产中的异常板坯由下线辊道送至垛板台前，再由推钢机逐块将板坯推至垛板台上，垛板台上每垛好四块则用钳式超重机吊离垛板台。送至冷却场堆存空冷。经验24-36小时空冷至常温后，借助夹钳式起重机或磁盘式超重机将板坯摊开，进行检查并用人工火焰清理枪进行表面清理，对于需要切断的板坯用移动式切割机或手提式切害枪予以切割。清理后的合格板坯装上过跨平车经轨道衡量后送至热轧带钢厂，废坯切断后用汽车运出。
C、 事故钢水处理
当连铸机械设备和钢水罐本身事故导致中止浇钢时，在钢水罐内的剩余钢水设备大于一定量时，则优先通过钢水线返回炼钢厂回炉处理。则进行事故模铸，浇注中，钢水罐、滑动水口失控时，则回转台立即反时针回转至事故罐上方，将钢水流入其中。
D、设备更换及事故铸坯处理
结晶器，振动装置和零号段共同组装在快速更换台上，可离线调整对弧。当要求离线更换时，由浇铸跨125/50 t起重机借助专用吊具进行整体更换或依次进行单独更换。扇形段的更换则用浇注跨50/10t起重机借助专用吊具，由浇铸平台开口处沿更换导轨逐段吊出。浇注中发生漏钢（或溢钢）等事故时，应立即停止拉坏，并视情况重拉坯，倘若拉坯失效，则按以上方式处理事故铸坯。（2）、机械维修区设备维修工艺流程
为避免冗长的文字叙述，维修区设备维修的工艺流程见下图。
A、 结晶器维修工艺流程图：
（见下页）

结晶器位置
结晶器存放

结晶器维修对中台

冷却水箱、铜板维修
地面维修
脚辊存放台、单辊拆装台

结晶器维修对中台

结晶器存放

B、支承导向段维修工艺流程图：

支承导向段位置

支承导向段存放

翻转台、下框架维修对中台

上框架维修对中台

辊子维修设备、地面维修
下框架维修对中台
上框架维修对中台

下框架维修对中台、翻转台

喷嘴检查台

存放台

B、 扇形段维修工艺流程：

扇形段维修位置

跨间台车或扇形段存放位

下框架维修对中台

翻转台、上框架维对中台

辊子维修设备、地面维

下框架维修对中台
上框架维修对中台、翻转台

下框架维修对中台

喷嘴检查台

跨间台车或扇形段存放位

4）、机械设备、工艺钢结构安装的总体部署
（1）、首先做好充足的施工技术准备工作,组织施工技术管理人员熟悉图纸资料，施工验收规范及标准，编制施工方案和作业设计；准备必须的施工机具，特别是特殊机具；做好“三通一平”，确保施工需用的水、电、气及道路畅通；充分利用我单位在现场已经建好仓库及工地办公室等设施，适当增加材料、设备存放位置，以满足施工所需。
（2）、施工图纸到达后立即组织在钢结构加工制作厂房内制作工艺钢结构，特别是浇铸平台的工艺钢结构，必须要求制作单位提前加工制作，以满足现场安装的要求。
（3）、其次是厂房内的行车安装先行，要重点抓好厂房内各区域的行车安装及调试工作，确保各区域的设备安装、工艺钢结构安装有行车的密切配合，确保设备安装尽早开工。处理好设备安装与生产之间的关系，不得影响一连铸机的生产。
（4）、连铸机设备安装全面展开，与浇铸平台工艺钢结构安装交叉穿插施工，重点是大包回转台至切割机前的设备安装，该段设备安装是连铸机安装的关键所在，所用工期及劳动力都是最多的，为缩短设备安装度工期，对于连铸机在线设备安装采取全线展开，穿叉施工。做到“全面、全线展开施工，狠抓重点、各个击破”的方针，确保在最短的工期内优质完成设备安装。
（5）、连铸设备安装的关键段是结晶器至拉矫水平段，该段设备的安装过程的工期长短，质量优劣直接决定着整机安装的工期长短和质量优劣。
扇形段、水平段、结晶器及其振动装置等关键设备的精确安装分为三项内容：
A、香蕉座、接矫水平段框架、结晶器及振动装置等底座安装及整体找正。
B、结晶器耐压试验、对中，结晶器与零号段对中对孤，扇形段拉矫水平段的分段对中、对弧及收缩辊缝、喷淋试验等离线试验调整。
C、结晶器、零号段、扇形段、拉矫水平段等关键设备的安装上线及它们整体在线对中对弧、工艺收缩辊缝调整。
上述三项内容之间相互关联，因此在施工布署上作如下安排：
首先完成香蕉座、拉矫水平段框架、结晶器及其振动装置的安装；同时完成机械维修间全部试验台、对中台架安装调试，然后将结晶器扇形段等关键设备在各试验台上分别完成分段对中对弧、收缩辊缝、喷淋、试压、加油等调整试验，保证顺利上线安装；最后利用浇铸行车配合完成结晶器扇形段等关键设备的上线安装及在线对中对弧。
（6）、浇铸平台与连铸机线上设备关系密切，相互交叉，为了尽可能地缩短工期以保证工程质量，必须组织浇铸平台工艺钢结构安装与工艺设备之间的平行、交叉穿插作业，即首先完成结晶器振动装置的支承梁、柱安装，然后完成其它柱梁安装。
（7）、与连铸机配套的液压站，二冷装置配水室，系统复杂，工程量大，要与连铸机设备安装同期进行。
（8）、浇铸平台上的钢水罐回转台、中间罐车及其中间罐预热装置、引定车等也应与连铸机平行施工。

6．4．7．2机械工艺设备安装一般工艺流程及方法
1）、机械工艺设备安装的施工工艺流程
（见下页）

基 础 验 收
标高、中心标板板埋设
标高、中心标板埋设
复测中心线
施 工 准 备

设备开箱检查

设备检查清洗

铲麻面、打座浆块、垫板灌浆

设 备 就 位

设备机座或设备本体安装

地脚螺栓灌浆

设备找平找正

机座灌浆（二次灌浆）

机座上设备及设备附件安装

精找平、找正

安装检查及单试车

联动试车及挂机调试

2）、机械设备安装步骤
（1） 标高基准点、中心标板的布置埋设
认真熟悉图纸资料后，绘制设备安装中心标板、标高基准点布置图，确保设备安装定位控制所必须的主要中心线及标高基准准确可靠。
中心标板及标高基准点埋于砼基础内，并与砼内的钢筋焊接牢靠，做到坚实牢固、清晰可见，便于检测。主要中心标板及基准点的埋设位置及埋深应始终容易靠近和可见，用于设备安装和检修的永久性基准点，根据工艺设备的局部连贯性，尽可能减少标高基准点，减少标高测量误差。
按技术部门下达的设备安装测量任务通知单，精确测量并投设中心标记于中心标板上，各机组间的纵向中心线为设备安装的主要依据，投此线时应考虑连贯性、一致性。各中心标板上的投设点应一次性投设，同时与纵向中心线垂直的各设备横向的中心线应严格控制测量时造成的两中心线的垂直度误差。
中心标板、标高基准点的顶面堆焊一层不锈钢后再作加工制作，并制作一保护帽。
对于有跨沟的设备基础，可将长槽钢焊在跨沟左右两侧的钢筋上，然后将中心标记投设在槽钢上。

（2）、设备基础检查验收
A：对土建单位交接给机械专业单位的设备基础，在设备安装前根据土建成单位的基础交接验收单及施工图纸和已埋设好的中心标板、标高基准点进行检查验收。检查验收的质量要求如下：
a.基础表面的模板、地脚螺栓固定架以及外露于基础表面的钢筋等必须拆除干净。
b.基础表面的杂物应清除干净,无油污、积水、碎石和泥土，预留地脚螺栓孔应清洁。
c.基础的预埋件应符合设计要求。
d.直埋地脚螺栓外露部分保护完好。
e.设备基础尺寸和位置的质量要求如下表：
项
次
项 目
允许偏差（毫米）
1
基础座标位置（纵、横轴线）
±20
2
基础各不同平面的标高
+0 -20
3
基础上平面外形尺寸
凸台上平面外形尺寸
凹穴尺寸
±20
-20
+20
4
基础上平面的不水平度（包括地坪上需安装设备的部分）
每 米
全 长

5
10
5
竖向偏差：每 米
全 高
5
20
6
预埋地脚螺栓
标 高
中心距（在根部和顶部两处测量）
+20
-0
±2
7
预留地脚螺栓孔:
中心位置
深 度
孔壁的铅垂度
±10
+20
-0
10
8
预埋活动地脚螺栓锚板
标 高
中心位置
不水平度(带槽的锚板)
不水平度(带螺纹孔的锚板)
+20
-0
±5
5
2
B:当出现基础尺寸超差时,应仔细复查,校对安装图与基础施工图的一致性。确认超差时，对基础进行处理。若属设计问题，则由设计部门提出解决方案，由业主和监理认可后实施。详细作好基础验收报告，会同技术员质量部门严格把关，为设备安装创造良好条件。
(3)、基础铲麻面、垫铁座浆法安装与二次灌浆
A：按技术要求对一次和二次灌浆处的设备基础表面进行浆铲浮除，并凿铲麻面，且不得有油污。
B：座浆法安装垫铁
设备安装采用垫铁座浆与微膨胀流动灌浆相结合的施工工艺。
a.座浆水泥应严格按照配比施工,并做座浆混凝土试块试验.
b.在设置垫铁的混凝土基础部位凿出座浆坑,座浆坑的长度和宽度应比垫铁的长度和宽度大60-80mm，座浆坑深度不小于30mm，且座浆层混凝土的厚度不应小于50mm。
c.应用水冲或用压缩空气清除坑内的杂物,并浸润混凝土坑约30min，除尽坑内积水，坑内不得沾有油污。
d.在坑内涂一层薄的水泥浆,水泥浆的水灰比宜为2-2.4:1。
e.随即将搅拌好的混凝土灌入坑内.灌筑进应分层捣固,每层厚度 宜为40-50mm,连续捣至浆浮表层.混凝土表面形状应呈中间高四周低的弧形。
f.当混凝土表面不再泌水或水迹消失后(具体时间视水泥性能、混凝土配合比和施工季节而定 )，即可放置垫铁并测定标高。垫铁上表面标高允许偏差为±0.5mm。垫铁放置于混凝土上应用手压、用木锤敲击或手锤垫木板敲击垫铁面，使其平稳下降；敲击时不得斜击。
g.垫铁标高测定后，应拍实垫铁四周混凝土。混凝土表面应低于垫铁面2-5mm，混凝土初凝前应再次复查垫铁标高。
h.盖上草袋或纸袋并浇水湿润养护。养护期间不得碰撞和振动垫铁。
i. 垫铁的规格一般应根据地脚螺栓直径大小选择。
地脚螺栓直径与垫铁规格配置表

地脚螺栓直径

垫铁规格尺寸
斜垫板

斜 率

材 质
型号
长
宽
M16 M20 M24
1
100
50
1：10
Q235
M27）M30 M36
2
140
70
1：20
Q235
M42 M48 M56
3
180
90
1：20
Q235
M64 M72 M80
4
220
110
1：20
Q235
M90 M100 M110
5
300
150
1：40
Q235
M125 M140 M160
6
400
200
1：40
Q235

j.垫铁一般布置在地脚螺栓两侧。如垫铁相距较远时，中间增加一组辅助垫铁，一般垫铁两距为500-1000mm。垫铁应露出设备底座外缘，平垫铁露出10-30mm，斜垫铁露出10-40mm，以利调整，垫铁配置分布技术要求如下图：
C：二次灌浆
a.设备二次灌浆前,设备的安装须经专检查签字确认后,将设备下的垫铁焊好,以防产生滑动,二次灌浆的设备基础表面的杂物和油污要清除干净。并用水冲洗干净并浸润。
b.二次灌浆严格按施工图纸及规范执行，灌浆前应作混凝土试块试验，并报业主和监理复验。
c.灌浆采用微膨胀流动灌浆料，灌浆料的等级不低于C40。
d.灌浆完毕之后，盖上草袋或纸袋，并浇水湿润养生。
(4）、设备基础沉降观测
设备基础的不均匀沉降对设备的安装质量影响很大，在施工设备基础的同时布置沉降观测点，在同一测量条件下有规律地实施精 确的沉降观测，并编制沉降观测报告，对于不均匀沉降及时报告技术部门、业主和临理，采取相应的调整技术措施。
A：连铸设备都安装在基础上，全部重量都由基础来承受。特别是大包回转台、连铸机本体（扇形段、拉矫水平段），该段设备重量重，基础不但要承受设备重量而且又要承受浇铸平台钢结构重量，并且该段设备的安装质量要求高，因此该段设备基础沉降观测作为重点观测。
B：观测点的布置应能全面反映基础下沉的外貌为宜，各点之间的距离一般在20-40m。
C：土建在交接基础时，并将沉降观测点和沉降观测资料交给机械设备专业安装单位。一般每隔断20-30天观测一次，对于重要的沉降观测可一周观测一次，并记录存档。
D：各观测点宜采用永久性基准点，且设保护帽，以避免碰动。
(5)、设备开箱检查、验收、保管
A．设备开箱应在建设单位有关单位人员参加下，按下列项目开箱进行检验验收，作好相应记录并办理好交接手续。
a.箱号、箱数以及包装情况。
b.设备的名称、型号、规格、数量。
c.装箱清单、设备技术文件、资料及专用工具。
d.设备有无缺损，表面有无损坏和锈蚀等。
B、设备及其零部件和专用工具，均应妥善保管，不得有变形损坏、锈蚀、错乱或丢失。
C、在施工现场建一临时设备仓库，保管设备及其备品、备件以及专用工具等。仓库建立严格的仓库管理办法并设专人值班。
D、所有的设备必须是在与技术说明和施工图一致的情况下才能安装。制定现场设备移交班组、清点以及对设备随机附件、零散件等管理办法并在施工过程中严格执行。
(6)、设备吊装就位
A、根据每一台设备重量、体积、工艺和施工现场的条件，对重量较大，体积庞大，外形怪异的设备就位前编制专门的吊装就位方案，报业主、临理审批，指导施工，并选用相应的钢丝绳和吊装工机具，注意吊装过程中对设备工作面的保护。
B、连铸设备都安装在厂房内，因此在安装设备前，首先将新增加在厂房内各跨的桥式起重机安装调试完毕，在不影响一号机生产的情况下，充分利用各跨间的新装和原有起重机，进行设备的组装和安装。
C、 备吊装就位前，一方面对设备除去其底面的泥土、油污，擦拭干净，与混凝土（含二次灌浆）接触的部位须除去油漆；同时须 对设备基础清除干净，并凿麻面，不得有油污、积水、杂物。
D、在设备吊装就位前将地脚步螺栓安装就位；当固定T型头螺栓时，检查T型头处于正确位置，并作好标记记录。
（7）、设备安装、调整、检测工艺要点
机械设备安装、调整、检测的过程就是设备找平、找正和找标高“三找”的作业过程。
设备安装找平、找正，衡量水平、铅垂、平行、垂直程度的量值为水平度、铅垂直度、平等度、垂直度，是设备（被检测物）的位置误差，一般以千分数表示。
设备中心线、标高的极限偏差和水平度、铅垂度公差，应符合施工验收规范的规定，若无相对应的规定，可按下述通用规定执行。

设备安装精度通用规定
设备位置情况
纵、横向中心线、标高极限偏差
水平度或铅垂度
单独布置的设备
±10
1/1000
与其它设备有机械上的衔接关系的设备
±1
0．5/1000

对安装工程有特殊要求的设备，这里所谓“特殊要求”，系指设备技术文件（设备说明书、制造图）的规定与上述专业规定和通用规定不一致，则应按该设备技术文件的规定执行。
设备找平、找正、找标高作业，一般借助于斜垫板、专用斜器、调节螺钉、千斤顶、链式起重机等工、机具，配合人力锤击，在纵、横、垂直三维方向移动设备来进行。作业过程中重要的步骤是选择测点。找平、找正、找标高的测点，一般选择在设备的下列部位：
Ⅰ.设计或设备技术文件指定的部位；
Ⅱ.设备的主要工作面；
Ⅲ.部件上加工精度较高的表面；
Ⅳ.零、部件间的主要结合面；
Ⅴ.支承滑动部件的导向面；
Ⅵ.轴承剖分面、轴颈表面、滚动轴承外圈；
Ⅶ.设备上应为水平或铅垂的主要轮廓面；
找平、找正、找标高在公差或极限偏差范围内的安装误差或偏差，应尽可能处于有利的方向，此有利方向一般按下列因素确定：
Ⅰ.能补偿受力或温度变化后所引起的偏差或误差；
Ⅱ.能补偿使用过程中磨损所引起的偏差或误差；
Ⅲ.使有关的零、部件更好地联接配合；
Ⅳ．使运转平稳；
Ⅴ．使零部件在负荷作用下受力较小；
Ⅵ、不增加功率消耗；
Ⅶ、有利于被加工件的精度；
A、设备找平的检测
设备找平大致可分为两种基本方法。
a．设备找平最基本的方法是用水平仪（分平式和框式两种）或水平仪与平尺配合直接检测出设备的水平度。
b．在适当位置架设精密光学水准仪，在设备安装平面上布设若干被检测点，检测点处垂直设置读数千分尺或精密标尺测出的各检测点的高差的比较值即为设备平面的水平度值。设备找平过程中采用此方法，可省去很多重复作业，对精度控制甚佳。在连铸设备安装过程，尽量采取此法，省时省力精度高。
Ｂ：设备找正的检测
设备找正的检测，根据被检测设备的具体情况，灵活采取框式水平仪挂（吊）钢线与线坠的常规方法或采用精密光学径纬仪直接测量的方法。
a.设备找正使设备铅垂，当精度要求高且具有加工光洁的立柱常用框式水平仪找铅垂度。
b．吊钢丝线坠用尺测量距离找铅垂度是常规方法之一，用常规板尺来量尺寸，测检精度可达１mm，测检时线锤应稳定无摆动。若用内径千分尺测量，可用放大镜观测。
c. 设备找正对中心线(基准线)偏差的检测,常规方法是用钢丝挂设基准线，用板尺或内径千分尺测量。
d.用精密经纬仪来测量设备的中心线偏差、铅垂度，可达到很高的精度，具有省时省力、快捷精度高的优点。在连铸设备安装找正过程中，大部分设备采用此种方法。
e.用挂钢丝检测法和经纬仪检测,同样可用来检测安装中要求的直线率平行度和垂直度。
f.旋转设备垂直度(水平度)检测采用摇臂旋转测量法。
旋转轴线与机组纵向中心线相垂直的设备,其水平度(垂直度)采用摇臂铅垂线法进行测量控制（如下图示），比较固定于旋转臂上读数即可确水平度，此检测方法可真实反映旋转设备的水平度，对设备的运转提供了可靠的安装依据。
g.对于多支承的轴承的同轴度检测可用挂钢丝量尺寸或直接用经纬仪检测。
h.联轴器装配的不同轴度(径向位移和倾斜)和径向位移检测采用带磁力表座的百分表、千分表或板尺、塞尺测量。

C、设备找标高的检测
设备找标高的基本方法是利用基准点量尺来完成。为提高设备安装精度和设备找正的进度，在连铸设备安装找正过程中，根据标高基准点直接用精度光学水准仪检测。
D、设备找平、找正、找标高的程序
设备找平、找正、找标高虽然是各不相同的作业，但对一台设备安装来说，它们是互相关联的。不仅需要穿插进行这些作业，而且往往顾此失彼。所以要作综合分析，做到彼此兼顾，一举获成。如在找水平度时要兼顾标高，反之亦是；在找轴的水平度和联轴器的同轴度时，必须同时进行，等等。
通常找平、找正、找标高分两步进行，首先是初找、然后精找。尤其对于找平作业，先初平，在紧固地脚螺栓时才能进行精平，某些极精密的找平、找正作业，受荷重、紧固力的影响，甚至受日照温度影响，应仔细分析、反复操作才能确定。某些找正作业还要通过试运转后方作最终确定。
（8）、地脚螺栓及联接螺栓的紧固
浇铸平台工艺钢结构框架安装整体精度要求高，焊接牢固，在需用螺栓连接的部位，一般不得随意扩孔。重要的设备连接螺栓采用扭矩扳手进行预紧，其中较大直径的螺栓（如蹀形大包回转台的地脚螺栓等）采用液压螺栓拉伸器拧紧，严格按设计要求控制预紧力。
6．4．7．3连铸机主要工艺设备安装方案
1）、板坯连铸机设备安装特点
由于连铸机具有连续浇铸的工艺特点及其高度自动化的生产过程，对连铸机的安装提出了较严格的要求，要保证连铸机安装质量，必须具备以下几点：
（1） 制定完善、精确的安装测量控制办法；
（2） 拟定合理的安装程序；
（3） 对设备的关键部位要有进行检测的手段；
（4） 设备制造厂应提供专用的测量销及测弧样板，并有指导性的说明文件；
（5） 采用座浆法安装设置垫铁，用无收缩微膨胀流动灌浆进行二次灌浆；
（6） 设备的安装精度应符合YBJ202-83〈〈冶金机械设备安装工程施工及验收规范〉〉（炼钢设备）的规定。
2）、连铸机安装测量控制网的设置
在板坯连铸机安装过程中，测量工作始终是一项重要的环节。安装测量网合理布局，精确投设，对安装的精度起决定性作用。因此，在连铸机安装前，首先制定完善的测量控制网，以此为基准，指导整个安装工程。测量控制网由纵、横基准线和标高基准点组成。
（1）、纵向基准中心线、横向基准点中心线布置；
A、主要纵向中心线IX是沿铸坯运行方向布置的铸流中心线
辅助纵向基准线ⅡX与连铸机铸流中心线平行，位于二冷密闭冷却室外侧。该线邻靠拉矫机传动装置一侧，距铸流中心线的距离，可根据车间地形及测量需要，任意选定。线上应有下述3个位置的标志：
a.表示铸流外弧起始点的标志；
b.表示铸流外弧终点的标志；
c.表示铸机末端，输送辊道首辊轴线的标志；
B、横向基准中心线：垂直于铸流纵向中心线的外弧起好位置的外弧基准线ⅠY，垂直于铸流纵向中心线外弧终线ⅡY线，垂直于铸流纵向中心线的与输送辊道首辊轴线重合的横向辅助中心线ⅢY。
C、上述纵横基准线从工厂的测量控制网引出，设定后，整个安装期保持不变，投产后也要妥善保留下来。因此，中心标板应用不锈钢制作或顶面堆焊一层不锈钢后再制作，并加工制作一保护帽盖。
D、根据设备安装的需要，分别依据上述纵横基准线设量垂直于铸流纵向中心线的各机组横向中心线，如大包回转台中心线、中间罐车横向中心线、结晶器横向中心线、拉矫装置横向中心线等。横向基准线设定后，要用经纬仪复查，保证与纵向基准线直角正交。
E、为确保基准线的精确性，每条基准线的中心标板应埋设在同块基础砌体内。中心标板上投点定线，其误差(包括测量误差)不得大于0.5mm。
基准线上的测点数及位置，可根据基础外形尺寸及测量的需要而定。但在冷却室内、纵、横基准线上的测点不得少于三个。

（2）、标高基准点布置
在浇铸平台上埋设一个基准点；
在二冷扇形段区域设置一个基准点；
在输出辊道、铸坯切割区域设置一个基准点；
以上所埋设的基准点标高，均从工厂测理控制网的标高控制点引出。根据安装的需要，可增设辅助标高测点,埋设的基准点标高测量度差不得大于0.5 mm。
3）、板坯连铸机的安装程序
（1）、板坯连铸机安装工艺流程：
施工技术准备

基准点、基准线设定

管路系统设备、管材、管件清点检查验收
浇铸平台工艺钢结构安装
离线对弧对中
维修区设备安装调试
钢包回转台设备
进厂信组装准备
连铸机设备底座安装
设备及其基础检查验收
座浆法安装垫板

扇形段设备安装

垂直段设备安装
回转台安装

水、气系统安装
液压润滑系统安装

中间罐车安装
振动装置安装

引锭杆车及提升装置安装
中间罐烘烤器及中间罐安装
酸洗、冲洗
试压、吹扫

浇铸平台设备安装收尾
结晶器安装

在线对弧及调整
检查、确认

安装检查确认

调 试

（2）、板坯连铸机在安装=前须建立完整、精确的测量控制网，其安装程序可根据施工现场的条件、设备到达的先后以及工期的要求等具体情况作适当的调整。
最基本的安装程序是：以弧形段终点辊为定位设备，以它的轴线定位，然后依次逆铸流方向安装扇形段设备，结晶器及其振动装置。另一条作业路线是按出坯方向进行安装水平段，输出辊道、脱引锭杆设备、切割设备等。
二次冷却装置是连铸机主体部分，全套设备位于冷却室内，在扇形段安装完毕后，冷却室内大量管道工程紧随进行施工；根据图纸，选择合理的施工程序：设备冷却水管、喷淋水管、扇形段液压管、干油润滑管。
扇形段直线安装完毕后，即应进行配管施工，其顺序为：压缩空气管→液压管→喷淋冷却水管→设备冷却水管。
与连铸机配套的液压站，二冷装置配水室，系统复杂，工程量大，要与连铸机同期进行。
浇铸平台上的钢水包回转台架及中间缺罐车行走装置等，也应与连铸机平行施工。
对于（液压、润滑、冷却水）管道工程，在另外的章节予以阐述。
4）、连铸机的安装方法及步骤
（1）、扇形段、拉矫、水平段基础底板安装
利用浇铸跨内的两台125/50t行车将各基础底板吊装就位。带定位键的基础底板，必须确保定位键的定位边与外弧终点线一致（平行），其偏差应在±0.3mm，其余底板纵、横中心偏差±0.5mm.基础底板的顶面不平度应控制在0.1/1000的范围内。
基础底板的二次灌浆应在对扇形段、拉矫水平段框架精确定位，并确认达到要求后进行流动灌浆。
（2）、扇形段、拉矫水平段框架安装
A、 扇形段的支承框架俗称为“香蕉座”。
香蕉座、拉矫水平段框架是板坯连铸机的核心设备之一，承担着扇形段和拉矫水平段的浇铸设备的支承定位和永久基准的双重任务。它们自身的制造精度、刚度和安装精度制约着整个二次冷扇形段和水平段浇铸设备的整体在线精度和刚度，以及备件更换的互换性优劣程度。
在香蕉座、拉矫、水平段框架安装过程中，通过测量找正、确定全部框架的空间三维坐标的定位精度，是保证扇形段、水平段直至结晶器的在线整体对中对弧精度的必要条件，同时也是满足连铸生产过程中对合理分配和传递复杂的工作载荷以及在线整体刚度等要求的基本保证。
该部分设备的外形不规则，所有的定位基准销（面、台）之间的几何关系极其复杂，几何尺寸大且加工精度要求极高，故很难用常规的量具保证检测精度符合要求，根据我公司以往的成功经验，只宜选用高精密的水准仪和经纬仪配合测量找正可保证达到安装精度要求，但施测空间狭小障碍物多，施工与生产同步进行，须选取适当时间，采取适当的技术措施加以克服。
B、 本作业与相关作业间的工序须序关系流程图。（见下页）

技术准备
相关工序

振动装置底座修配改
拉矫前设备基础以验收

振动装置底座粗找正
测量放线、埋点

结晶器振动装置粗找正
划线、凿坑、敷临时垫板

振动装置底座精找正
香蕉座底板验收处理

结晶器振动装置精找正
香蕉座底板安装找正

拉矫水平段底板验收处理
香蕉座安装找正

拉矫水平段框架验收处理
拉矫、水平段底板安装找正

拉矫段框架安装找正

水平段框架安装找正

香蕉座、拉矫水平段整体找正

C、主要作业工序操作要领
a.香蕉座安装操作要领:
在底板找正后,即可用125/50T浇铸跨行车起吊香蕉座.用该行车的125T主钩挂两根绳扣到香蕉座上部第二根联接横梁上。同时再用于50T副钩挂一根绳扣到第四根横梁上。通过主、副钩之间的协调配合，保持香蕉座的上部支承面处于水平状态。待香蕉座靠近底痤定位面时，插入导向杆引导定位，穿入底板与香蕉座之间的联接螺栓并初拧紧。
香蕉座的上部水平支承面和下部斜支承面均应分别与上部平底板及下部斜底板接触良好。若接触状态达到精度要求，应对称拧紧穿入的联接螺栓。
搭设钢性中转平台，以便经纬仪和水准仪的架设检测。香蕉座上的三对定位销“W1、W1ˊ”“W2、W2ˊ”“W3、W3ˊ” 构成直角坐标系。
香蕉座由两大片通过中间联接横梁组成，每片有三个定位销W1 W2 W3，相应的另一侧也有三个定位销W1ˊ、W2ˊ、W3ˊ。用TD2型经伟仪观测W1、W2、W1ˊ、W2ˊ外弧基准线标板等三点应在同一条铅锤面上,误差应控制在“目测为零”范围内；同时用NA2型水准仪测出W3、W3ˊ标高应符合设计值，误差也应控制在“目测为零”范围内，此外还应用TD2型经伟仪观测W3、W3ˊ，辅助横向中心线标板，它们应在同一条铅锤面上。最后用NA2型水准仪测两片香蕉座对应点标高相对差应小于0.05mm，保证香蕉座整体扭曲偏差在允许范围内。
通过底板下的垫片组调整香蕉座的安装位置，直至光学仪器所观测到各个偏差都在误差允许范围内，对称拧紧地脚螺栓。同时架设光学仪器观测，确认是否因拧紧地脚螺栓的操作不当而造成各定位销的空间座标位置位移。若无异常位移，则为合格；否则，应松开地脚螺栓重新找正，直至各部位的偏差全部控制在允许范围内为止。

b 拉矫水平段框架安装操作要领
当香蕉座找正后且拉矫水平段基础底板精找正后，用125/50t浇铸行车起吊单片拉矫水平段框架，待框架靠近底板定位面时，插入导向杆引导对位，穿入联接螺栓并初拧紧。
框架的下支承面与底板的上支承面之间的接触精度应满足设计要求。底板上的键应与框架、底板等键槽配合面之间应精研细刮，保证定位准确牢靠。
用NA2 型水准仪和TD2 型经纬仪测量框架上的定位销的标高和位置尺寸应符合设计要求。
测定框架上对于铸流中心线相对称的支承面的标高相对差应小于0.05mm.。还应在框架上支承面上放置0.02/1000水平仪观测支承面纵横向水平度，目测偏差为零为合格。否则应通过垫铁组调整，保证单片框架支承面水平，也就是腹板铅垂无偏斜。当支承面较短时，放置水平仪不便成缺乏准确性，可在两片框架的对应支承面放置平尺且用水平仪校正，用塞尺塞入平尺与支承面之间的斜缝隙测取读数，再换算成千分之几(x/1000)读数值。
