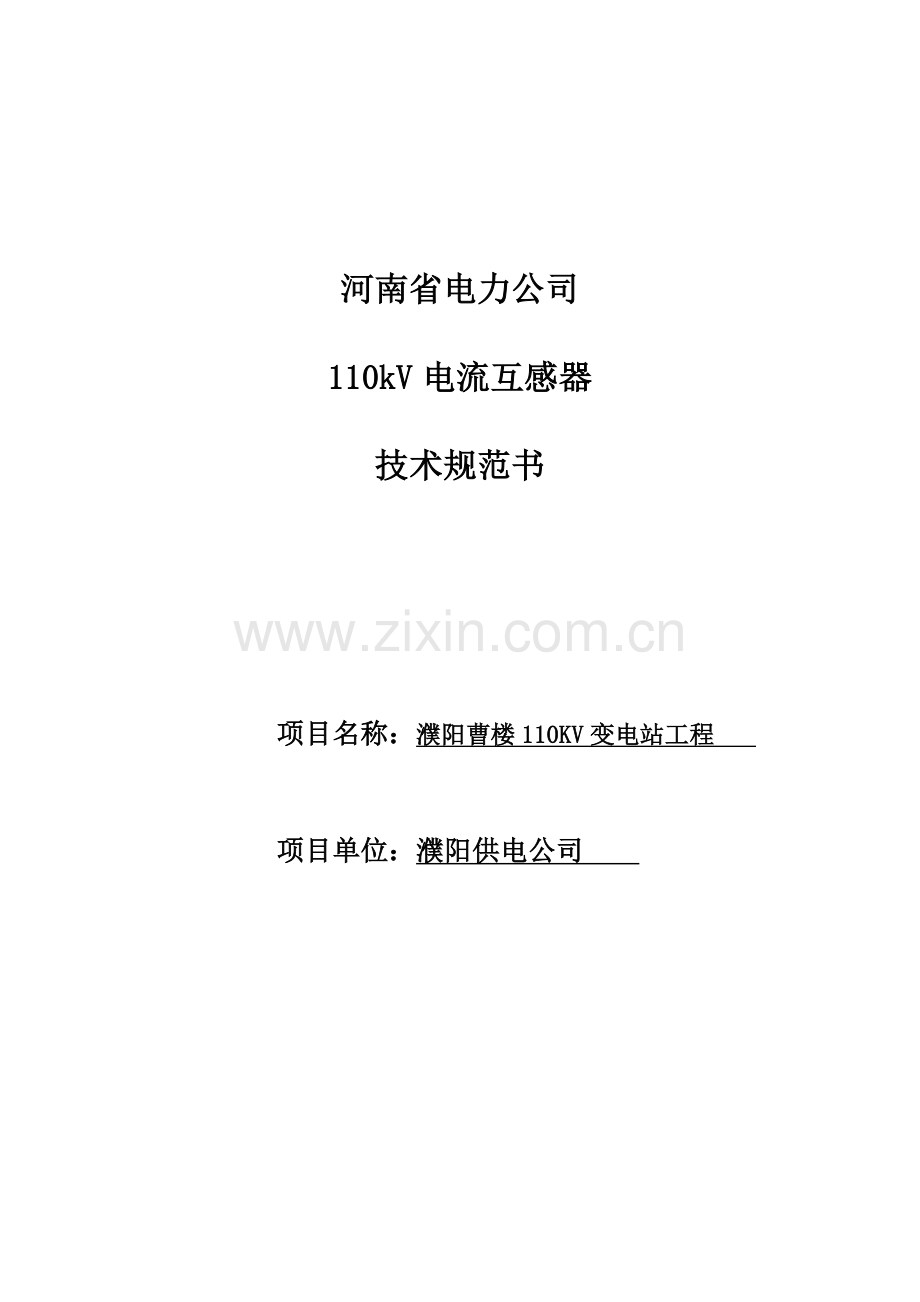

河南省电力公司
110kV电流互感器
技术规范书

项目名称：濮阳曹楼110KV变电站工程

项目单位：濮阳供电公司

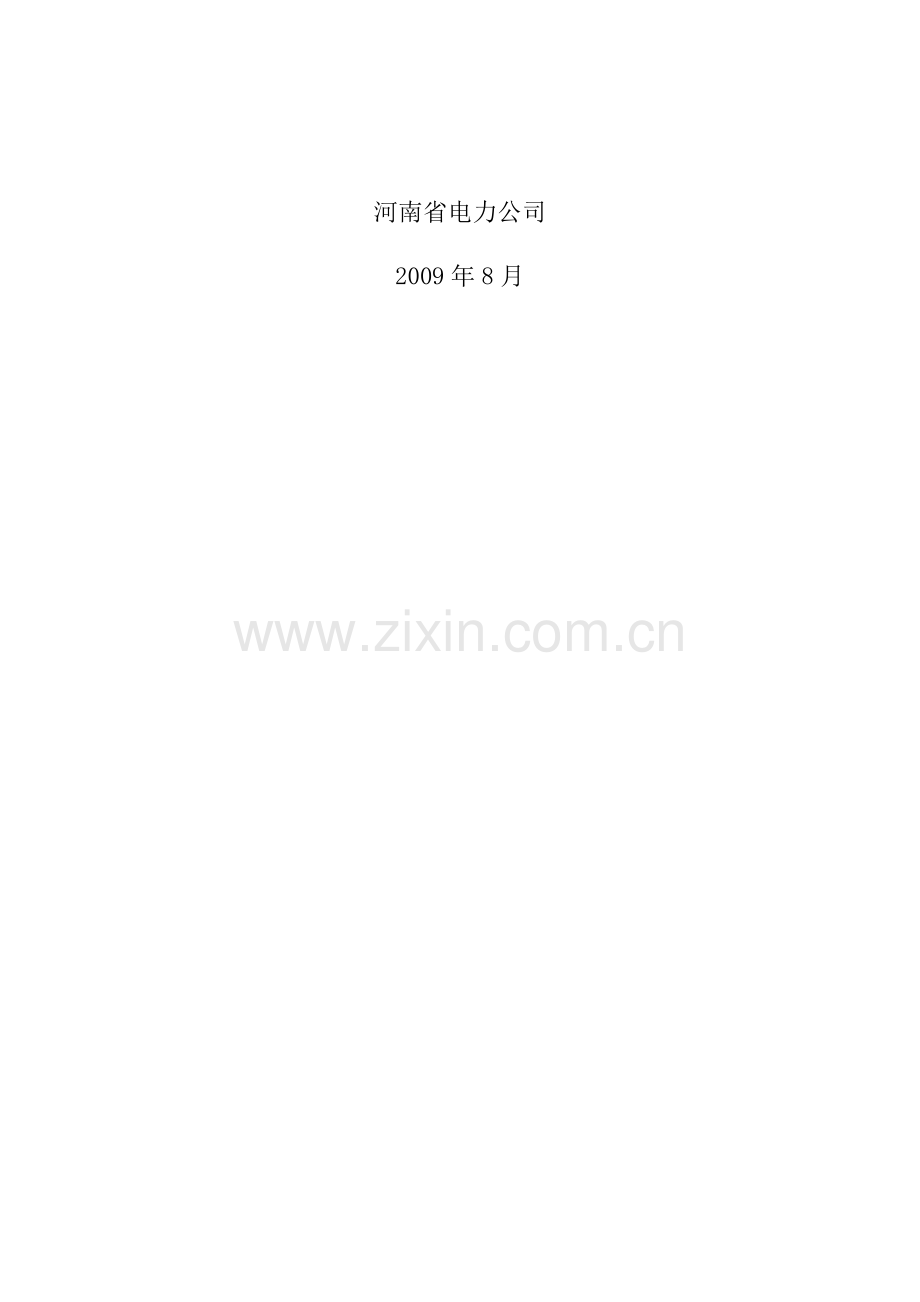

河南省电力公司
2009年8月

目 次

1 总 则 1
1.1 一般规定 1
1.2 投标人应提供的技术文件 1
1.3 必须提交的技术数据和信息 2
1.4备品备件 3
1.5专用工具与仪器仪表 3
1.6 现场检验 3
1.7 标准 3
2 使用条件 4
2.1 环境条件 4
2.2 系统运行条件 5
3 技术参数和性能要求 5
3. 1基本技术参数 5
3.2性能要求 6
3 .3 结构要求 7
3.4安装要求 7
3.5 铭牌要求 8
3.6 设备防腐 8
3.7附件 8
3.8其它 8
4 试验 8
4.1 型式试验 8
4.2 例行试验 9
4.3 现场试验 9
附录A 投标商应提供的技术数据 10
附录B 技术偏差表 13
附录C 备品备件 13
附录D 专用工具及仪表 13

1 总 则
1.1 一般规定
1.1.1 本规范书是用于曹楼110KV变电站工程使用的110千伏电流互感器的订货招标。它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和有关标准的优质产品。
1.1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。
1.2 投标人应提供的技术文件
供货商在合同签订后须提供下列技术文件。
要求的技术文件及时间:
序号
文 件 内 容
寄送时间
1
图纸类：
(a) 组装图：应表示设备总的装配情况,包括外形尺寸,设备的重心位置与总重量、油重;绝缘子或瓷套的爬电距离,弧闪距离;受风面积,固有频率;一次接线端子板及线夹位置,大小尺寸,材料及允许的作用力(三个方向);运输尺寸和重量;端子箱位置,电缆入口位置等并附电气和机械特性数据。
(b) 基础图：应标明设备的尺寸、基础螺栓的位置和尺寸,作用于基础的静态力等。
(c) 额定铭牌图、吊装图、运输包装示意图，包括运输尺寸等。
(d) 其它
1）标明一次绕组和主绝缘的绝缘构造图；
2）表示一次绕组间绝缘强度保护器性能的图纸；
3）标明二次端子箱中所有端子的接线图；
(1) 合同签订后 2周内,供货商应提供认可图纸。
(2) 工程师在收到认可图纸后 2 周内,应将经确认的1份图纸寄送给供货商。
(3) 供货商收到经确认的图纸 2 周内提出最终图。
2
组装后设备的机械强度计算报告
合同签订后4周内
3
说明书
应包括下列内容：
(a) 安装、运行、维护和全部附件的完整说明和数据;
(b) 产品技术条件；
(c) 额定值和特性资料;
(d) 所有附件的全部部件序号的完整资料;
(e) 例行试验数据;
(f) 表示设备的结构图以及对基础的技术要求;
(g) 装箱单及包装说明；
(h) 合格证；
其它适用的资料和说明。
设备装运前4周
4
试验报告：
(a) 有效的（同型产品五年内）型式试验报告（包括主要部件）
(b) 例行试验报告（包括主要部件）。

投标时随标书提供；
设备装运前
注：1 .除表中提供的技术文件外，供货商应提供在AutoCAD R14.0版本下的所有最终图的CAD磁盘(.DWG格式文件)。
2.每台互感器应提供一份说明书,随设备一起发运。
3.主要部件试验报告,包括瓷套、一次接线端子板等。
1.2.1所有技术文件均应用中文书写,并采用SI公制国际单位制。
1.2.2工程师有权对供货商的供货设备图纸提出修改意见,对此业主不承担附加费用。供货商应对工程师的修改意见,在图纸上进行修改,供货的设备必须符合最终审定认可后的正式图纸。
1.2.3在收到工程师对图纸的最终认可之前,供货商提前采购材料或加工制造而发生的任何风险和损失由供货商自行承担。
1.2.4图纸经工程师认可后,并不能排除供货商对其图纸的完整性及正确性应负的责任。
1.3 必须提交的技术数据和信息
1.3.1每个投标人应提供附录A中列举的技术数据，投标人提供的技术数据应保证为运行数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经买方的同意。
1.3.2卖方产品特性参数和其他需要提供的信息。
1.3.3当买方在设计继电保护、控制操作及与其他设备配合，而需要相关文件和技术数据时，卖方应按要求提供这些文件和数据。
1.4备品备件
1.4.1卖方应提供安装时必需的　备品备件　，费用应包括在投标总价中。
1.4.2买方根据需要提出附录中备品备件，卖方应按项目分项报价，备品备件价格应含在投标总价中。
1.4.3卖方应推荐可能使用的　备品备件　，并分别列出其单价和总价供买方选购。
1.4.4所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的规格材质和制造工艺。
1.4.5所有备品备件应装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区别本体。
1.5专用工具与仪器仪表
1.5.1卖方应提供安装时必需的　专用工具和仪器仪表　，费用应包括在投标总价中。
1.5.2买方根据需要提出附录中的专用工具和仪器仪表，卖方应分项列出其单价和总价，价款包含在投标总价中。
1.5.3卖方应推荐可能使用的　专用工具和仪器仪表　，并分别列出其单价和总价，供买方选购。
1.5.4所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料。
1.5.5专用工具与仪器应装于箱内，注明“专用工具”、“仪器”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。
1.6 现场检验
1.6.1开箱最后检验将在现场进行,设备数量和质量将逐项验收。如设备的数量和规格与合同不符,业主有权向供货商索赔或拒收。
1.6.2在检验中,如发现明显的或潜在损坏,应立即通知供货商。供货商应自费负责补救、更换损坏的部件或设备。
1.7 标准
1.7.1合同中所有设备、备品备件，除本合同中规定的技术参数、性能要求和标准外，其余均应遵照最新版本的国家标准（GB）、电力行业标准（DL）和国际电工委员会标准（IEC）及国际单位制（SI），这是对设备的基本要求，如果投标人有自己的标准或规范，须经买方同意后方可采用，但原则上均不能低于GB、DL、IEC的有关规定，特别是这些规定或规程中与GB、DL、IEC标准有互相矛盾的地方，应先征得买方同意后才能制造。
1.7.2所有螺栓、双头螺栓、螺丝、管螺纹、螺栓头及螺帽等均应符合国家标准(GB)及国际单位制 (SI)。
1.7.3本技术规范是参照以下标准制定的，投标设备应符合本技术规范的要求，本技术规范未作规定的要求按照所列标准执行：
GB1208
电流互感器
GB7354
局部放电测量
GB311.1
高压输变电设备的绝缘配合
GB/T16927.1
高电压试验技术 第一部分 一般试验要求
GB/T16927.2
高电压试验技术 第二部分 测量系统
GB11604
高压电气设备无线电干扰测量方法
GB16847
保护用电流互感器暂态特性技术要求
GB50150
电气装置安装工程电气设备交接试验标准
GB/T5582
高电压电力设备外绝缘污秽等级
GB5832.1
气体中微量水分的测定-电解法
GB11023
高压开关设备SF6气体密封试验导则
GB/T8905
六氟化硫电气设备中气体管理和检验导则
GB2536
变压器油
GB/T7252
变压器油中溶解气体和判断导则
DL/T596
电力设备预防性试验规程
DL/T429.9
电力系统油质试验方法 绝缘油介电强度测定法
JB/T5356
电流互感器试验导则
IEC60815
污秽条件下绝缘子使用导则

2 使用条件
2.1 环境条件

环 境 项 目
要 求 值
海拔高度(m)
1000
户外环境温度
最高气温(℃)
45
最低气温(℃)
-20
最大日温差(K)
25K
最大月平均相对湿度(25℃时)
≤90%
日照W/cm2(风速0.5m/s)
0.1W/cm
覆冰厚度(mm)*
10mm
最大风速(m/s)
（离地面10m高10min平均最大风速）
34m/s
地震
水平加速度
0.15g
安全系数
2.5
污秽等级
Ⅳ级
* 应考虑最大覆冰和50％最大风速的荷载同时作用。

2.2 系统运行条件
2.2.1标称电压 110 kV
2.2.2设备最高电压 126 kV
2.2.3 额定频率 50 Hz
2.2.4 系统中性点接地方式 直接接地
2.2.5安装地点（户内/户外） 户外
2.2.6系统短路电流 40 kA

3 技术参数和性能要求
3. 1基本技术参数
3.1.1额定一次电压（U1n） 110 kV
3.1.2设备最高电压（Um） 126 kV
3.1.3额定一次电流 2x300 A （带150/5抽头）
3.1.4额定二次电流 5 A
3.1.5二次绕组技术参数
5P30/5P30/5P30/0.5/0.2S
50 / 50 / 50 / 40 / 40 VA
3.1.6 短时热电流及动稳定电流
额定短时热电流(持续时间3S)： 2×40 KA
额定动稳定电流(峰值)： 2×100 kA
3.2性能要求
3.2.1绝缘水平
3.2.1.1一次绕组的绝缘水平
额定雷电冲击耐压(1.2/50ms,峰值) 450 kV
额定1min工频耐压(干式,有效值) 200 kV
(湿式,有效值) 200 kV
额定雷电冲击截波耐压(峰值) 630 kV
一次绕组段间耐压(1min工频,有效值) 3 kV
一次绕组末屏耐压(1min工频,有效值) 5 Kv
3.2.1.2二次绕组的绝缘水平
额定1min工频耐压
二次绕组对地(有效值) 3 kV
二次绕组之间(有效值) 3 kV
二次绕组匝间耐压(峰值) 4.5 kV
3.2.2局部放电水平
(a) 在Um下，局部放电允许水平 ≤ 10 pC
(b) 在1.2´Um/kV下，局部放电允许水平 ≤ 5 pC。
3.2.3介质损耗因数(tand)
(a) 主绝缘在10kV～Um/kV下 tand≤ 0.0015
(b) 主绝缘在(0.5～1.0)×Um/kV下 Dtand≤ 0.1 %
3.2.4温升限值
在正常使用环境下，绕组温升限值≤65K。
3.2.5爬电距离
当平均直径≥300mm时，爬电距离应乘以1.1的直径系数；当平均直径 ≥ 500mm时，爬电距离应乘以1.2的直径系数。
3.2.6 无线电干扰电压和电晕
在1.1×Um/kV时的无线电干扰电压不大于500μV，并在晴天夜晚无可见电晕。
3.2.7 设备连接方式 管型母线、软导线
3.2.8 机械强度
电流互感器的端子应能承受规定的荷载,安全系数应不小于2.5（三力同时作用）,端子荷载如下：
(a) 水平纵向 2000 N
(b) 垂直方向 2000 N
(c) 水平横向 2000 N
3.2.9 绝缘介质性能
采用硅橡胶复合绝缘材料。
3 .3 结构要求
3.3.1 互感器的结构应便于现场安装，不允许在现场进行装配工作。
3.3.2 金属件外露表面应根据需方要求着相应颜色，产品铭牌及端子应符合图样要求。
3.3.3 所有端子及紧固件应有足够的机械强度和保护良好的导电接触。
3.3.4 接地螺栓直径不得小于8mm，接地处金属表面平坦，连接孔的接地板面积足够，并在接地处旁标有明显的接地符号。
3.3.5 二次出线端子螺杆直径不得小于6mm，应用铜或铜合金制成，二次出线端子防湿性能良好。同时，二次出线端子应有防转动措施。
3.3.6 供方应提供二次绕组和一次绕组出线端子用的全部紧固件。
3.3.7 互感器应满足卧式运输要求。
3.4安装要求
3.4.1供方应提供外型图及安装尺寸。
3.4.2供方应提供安装及投运时的技术服务，提供安装所需要的专用材料。
3.5 铭牌要求
3.5.1 产品铭牌应包括所有额定值，并符合GB1208及GB16847标准要求。
3.5.2 铭牌应安装在便于查看的位置上。
3.5.3 应有保护级绕组输出容量与准确限值系数曲线标牌。
3.6 设备防腐
3.6.1 所有端子及紧固件应有良好的防锈镀层。
3.6.2 除非磁性金属外，所有设备底座、法兰及其它金属部件应采用热镀锌防腐，均应采用达克罗(Dacro)工艺防腐。
3.6.3 镀锌部件应在材料加工、制造完成后再进行热镀锌。
3.7附件
3.7.1 电流互感器组装和安装所需的螺栓、螺母和垫圈等应由供货商提供。
3.8其它
未尽事宜依据相应国家标准(GB)。
4 试验
4.1 型式试验
4.1.1对所供型式的电流互感器,应进行标准的型式试验,试验应符合GB1208标准所规定的试验项目和试验步骤。型式试验的项目应包括,但不限于此:
短时电流试验;
温升试验;
雷电冲击试验；
操作冲击试验；
短时工频耐压试验;
户外式互感器的湿试验；
电容和介质损耗因数测量；
误差测量;
暂态特性试验;
P级复合误差试验;
仪表保安电流试验(仅对测量级);
局部放电试验;
无线电干扰和电晕试验;
绝缘热稳定试验(仅对Um≥252kV、油浸式);
绝缘介质性能试验；
SF6互感器零表压试验。
机械性能试验；
抗震试验;
4.1.2 供货商可以提交已在同类设备上完成的型式试验的试验报告,对不能满足标准的任何条款,业主有权拒绝这些用来代替规定试验的试验报告。
4.2 例行试验
电流互感器应在制造厂接受例行试验,试验应符合GB1208标准所规定的试验项目和步骤。例行试验包括,但不限于此：
(a) 极性检查和端子标志校核;
(b) 一次绕组段间和二次绕组对地及绕组间工频耐压试验；
(c) 匝间过电压试验。
(d) 一次绕组的短时工频耐压试验；
(e) 局部放电试验;
(f) 误差测量;
(g) 电容和介损损耗因数(tand) 测量;
(h) 绝缘介质性能试验;
(i) 伏安特性试验;
(j) 校核保护级铁芯的磁化特性;
(k) 密封性试验;
(l) 二次绕组直流电阻；
4.3 现场试验
现场安装完毕之后,电流互感器应接受如下现场试验,但不限于此：
(a) 结构检查;
(b) 极性检查和端子标志校核;
(c) 绝缘电阻测量;
(d) 一次绕组段间和二次绕组对地及绕组间工频耐压试验；
(e) 一次绕组的短时工频耐压试验；
(f) SF6互感器的老练试验；
(g) 电容量和介质损耗因数(tand)测量;
(h) 末屏小套管电容和介质损耗因数(tand)测量（3kV电压下）；
(i) 绝缘油性能及色谱分析；
(j) 误差测量；
(k) 密封性检查；

附录A 投标商应提供的技术数据
投标商应提供如下资料,并保证供货设备的性能特性与提供的资料一致。
技术数据表
序号
名 称
要 求 值
保 证 值
1
结构型式或型号
LGW-126W
户外Ⅳ级污秽等级

2
膨胀器的型式和材料(用于油浸型)

3
额定电压
110

4
设备最高电压
126

5
额定频率
50HZ

6
额定一次电流
2X300，带150/5抽头

7
额定连续热电流

8
铁芯数

9
级次组合（从L1和L2排列）
0.2S/0.5/10P20/10P20/10P20

10
额定电流比
(a)测量级
2X300/5，150/5

(b)保护级
2X300/5

11
标准准确级
(a)测量级

(b)一般保护级

(c)暂态保护级

12
额定输出及功率因数
VA/cosφ
0.2S级
40/

0.5级
40/

5P30级
50/

13
测量级仪表保安系数（FS）

14
一般保护级准确限值系数（ALF）

15
局部放电水平
在 电压下

在 电压下

16
绝缘水平
(a) 雷电冲击耐压(1.2/50ms)

(b) 截波冲击耐压

(c) 操作冲击耐压(250/2500ms)

(d)一次绕组工频耐压（干试）

(e)一次绕组工频耐压（湿试）

(f)一次绕组段间

(g)二次绕组对地

(h)二次绕组之间

(i)二次绕组匝间

(j)电容试验抽头

17
介质损耗因数(tand)
在10kV下

在Um∕kV下

在(0.5～1)Um∕kV下，tand增量

18
短时热稳定电流
(a)一次绕组并联时

(b)一次绕组串联时

(c)热稳定电流持续时间

19
额定动稳定电流
(a)一次绕组并联时

(b)一次绕组串联时

20
无线电干扰电压(1.1×Um/kV下)

21
在1.1×Um/kV下,户外晴天夜晚有无可见电晕

23
外绝缘最小爬电距离
3.1cm/kV

24
套管爬电距离与弧闪距离比值

25
一次接线端子允许拉力
(a) 水平纵向
绝缘侧

非绝缘侧

(b) 水平横向

(c) 垂直方向

26
重量
每台电流互感器总重量(包括附件)

不包括附件的每台电流互感器重量

运输重量

27
运输角度（油浸型）

运输压力（SF6气体型）

28
外形尺寸
(a)组装好的电流互感器总高度

(b)组装好的电流互感器总宽度

(c)运输尺寸（长×宽×高）

29
SF6气体的要求
(a) 年泄漏率

(b) 含水量(体积比)

30
预期寿命（年）

附材料清册
序号
型号
电流比
级次
数量
单位
备注
1
LGW-126W
2X300/5
0.2S/0.5/10P20/10P20/10P20
9
台
户外Ⅳ级污秽等级

附录B 技术偏差表
项 目
技术规范书要求
偏 差
备 注

附录C 备品备件
投标商推荐的备品备件

序号
名 称
规 格
数量
单价

附录D 专用工具及仪表
投标商推荐的专用工具及仪表

序号
名 称
规格
生产厂
数量
单价
