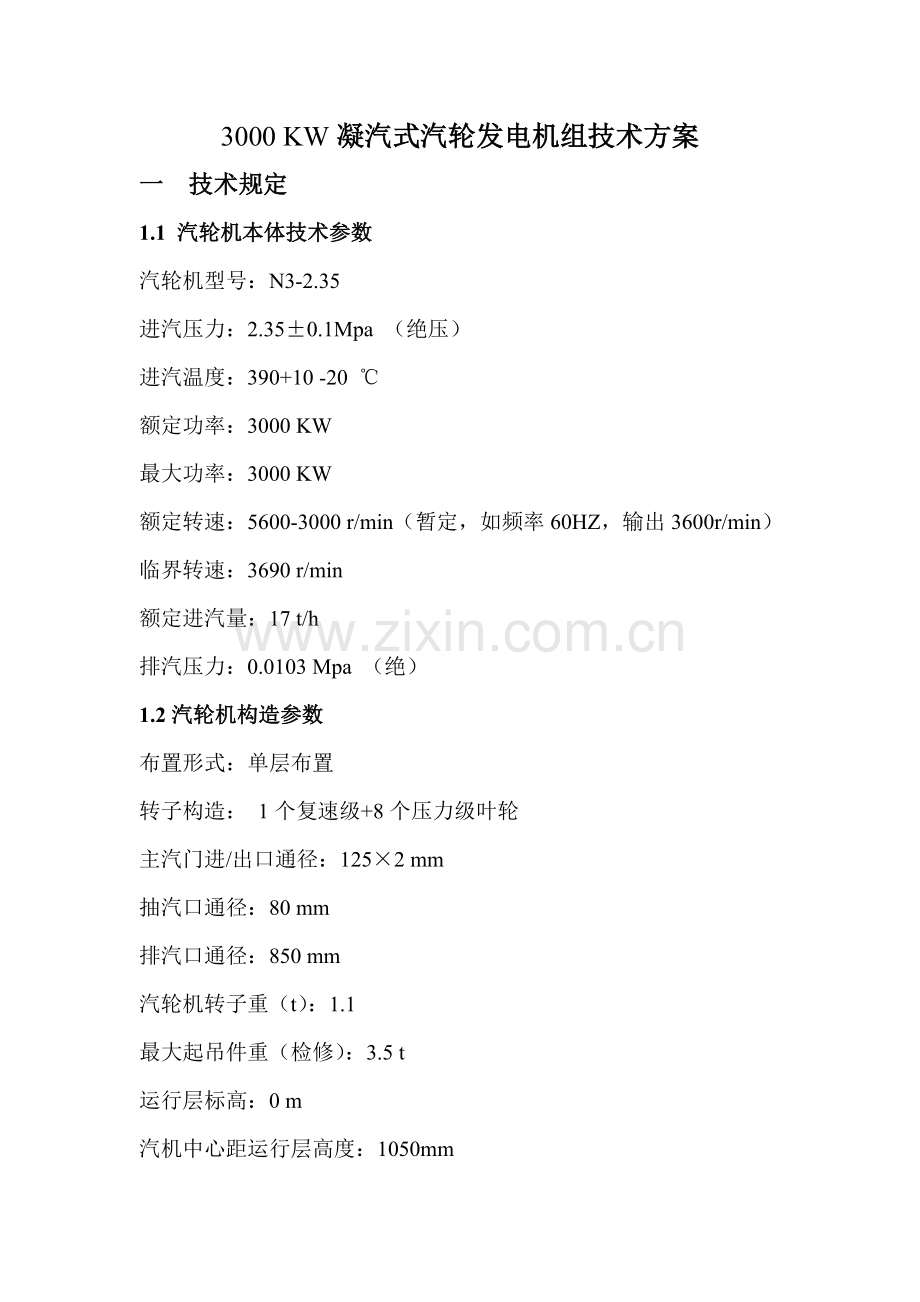

3000 KW凝汽式汽轮发电机组技术方案
一 技术规定
1.1 汽轮机本体技术参数
汽轮机型号：N3-2.35
进汽压力：2.35±0.1Mpa （绝压）
进汽温度：390+10 -20 ℃
额定功率：3000 KW
最大功率：3000 KW
额定转速：5600-3000 r/min（暂定，如频率60HZ，输出3600r/min）
临界转速：3690 r/min
额定进汽量：17 t/h
排汽压力：0.0103 Mpa （绝）
1.2汽轮机构造参数
布置形式：单层布置
转子构造： 1个复速级+8个压力级叶轮
主汽门进/出口通径：125×2 mm
抽汽口通径：80 mm
排汽口通径：850 mm
汽轮机转子重（t）：1.1
最大起吊件重（检修）：3.5 t
运行层标高：0 m
汽机中心距运行层高度：1050mm
汽轮机盘车装置：手动盘车
汽轮机与减速箱联接形式：平面齿式联轴器
减速箱与发电机联接形式：刚性联轴器
1.3调整保安系统技术数据
调整方式：全液压
调整汽阀数量：5个
转速不等率：5％
缓慢率：≤0.5％
同步器在空负荷时转速变化范围％：-4～+6
危急遮断器动作转速r/min：6104～6216
转子轴向位移许可值：0.7 mm
主油泵进口油压：0.1 Mpa
主油泵出口油压：0.7 Mpa
脉冲油压：0.4 Mpa
1.4辅机技术数据
冷凝器
数量：1台
式样：双流程表面式
冷却水温度：正常 27℃ 最高33℃
冷却面积：280㎡
无水重量：6.1t
油系统
底盘油箱：1个
容量：2000 L
无油重量：3.348 t
冷油器数量：1台
冷却水侧面积：20㎡
冷却水量：57.4t/h
无油无水重量：402 kg
主油泵：钻孔离心式
电动油泵：1个
手摇油泵：1个
二 产品执行原则
JB/T7025-1993 25MW如下转子体和主轴锻件技术条件
JB/T7028-1993 25MW如下汽轮机轮盘及叶轮锻件技术条件
JB/T9628-1993 汽轮机叶片磁粉探伤措施
JB/T9629-1999 汽轮机承压件、水压试验技术条件
JB/T9631-1999 汽轮机铸铁件技术条件
JB/T9637-1999 汽轮机总装技术条件
JB/T9638-1999 汽轮机用联轴器等重要锻件技术条件
JB/T2901-1992 汽轮机防锈技术条件
JB/T4058-1999 汽轮机清洁度
三 供应项目清单
1、主 机 部 分
序号
代 号
名 称
数量
备 注
1
Q
前汽缸
1

2
Q
后汽缸
1

3
Q
第一级隔板
1

4
Q
第二级隔板
1

5
Q
第三级隔板
1

6
Q
第四级隔板
1

7
Q
第五级隔板
1

8
Q
第六级隔板
1

9

Q
第七级隔板
1

10
Q
第八级隔板
1

11
Q
喷嘴组
1

12
Q
转向倒叶环
1

13
Q(2)
前汽封
1

14
Q(2)
后汽封
1

15
Q(1)
隔板汽封
1

16
Q
前轴承座
1

17
Q
汽轮机后轴承
1

18
Q
推力轴承前轴承
1

19
Q
大齿轮前轴承
1

20
Q
大齿轮后轴承
1

21
Q
小齿轮前轴承
1

22
Q
小齿轮后轴承
1

23
Q(3)
汽轮机端联轴器罩壳
1

24
Q
发电机端联轴器罩壳
1

25
Q
齿轮箱
1

26
Q
排气装置
2

27
Q
排气装置
1

28
Q
主轴装配
1

29
Q(1)
第一级叶轮叶片
1

30
Q(1)
第二级叶轮叶片
1

31
Q(1)
第三级叶轮叶片
1

32
Q(1)
第四级叶轮叶片
1

33
Q(1)
第五级叶轮叶片
1

34
Q
第六级叶轮叶片
1

35
Q
第七级叶轮叶片
1

36
Q
第八级叶轮叶片
1

37

复速级叶轮叶片
1

38
Q
汽轮机端联轴器
1

39
Q
发电机端联轴器
1

40
Q
齿轮减速装置
1

41
Q
主汽门
2

42
Q
危急遮断器
1

43
Q
危急遮断油门
1

44
Q
轴向位移遮断器
1

45
Q
磁力断路油门
1

46
Q
调速器
1

47

同步器
1

48
Q
调整汽阀及连杆
1

49

汽封管路
1

50

前出汽管
1

51

后出汽管
1

52

疏水管路
1

53

主油泵
1

54

注油器
1

55

手摇油泵
1

56

油箱底盘
1

57

油管路
1

58

冷油器
1

59
Q
疏水膨胀箱
1

2、附 机 部 分
序号
代 号
名 称
数量
备 注
1
Q
冷凝器大件框架
1

2

安全模板
1

3

汽水管路
2

4

滤水器
1

5

滤汽器
1

6

冷凝器
1

7

起动抽汽器
1

8

两级射汽抽汽器
1

9
Q
疏水注水器
1

10

疏水器
1

11

针阀
3

12

冷却水管路
1

13

射水疏水管路
1

14

排汽接管
1

3、随 机 工 具
序号
代 号
名 称
数量
备 注
1

特种扳手
1

2

桥形规
1

3

拆轴瓦工具
1

4

吊转子汽缸工具
1

5

吊隔板工具
1

6

盘车工具
1

4、备 品 备 件
序号
代 号
名 称
数量
备 注
1
Q.02
罩盖螺母
3
前汽缸
2
Q.03
螺栓
2
前汽缸
3
GB897-88
双头螺柱M30×70
4
前汽缸
4
GB6170-86
I型六角螺母M30
4
前汽缸
5
GB897-88
双头螺柱M27×75
2
前汽缸
6
GB6170-86
I型六角螺母M27
2
前汽缸
7
GB897-88
双头螺柱M42×100
2
前汽缸
8
GB897-88
双头螺柱M30×85
4
后汽缸
9

GB6170-86
I型六角螺母M30
4
后汽缸
10
Q.01(2)
汽封环
（1）
前汽封
11
Q.06(2)
汽封环
（1）
前汽封
12
Q.09(2)
汽封环
（1）
前汽封
13
Q.08
弹簧片L＝109
26

14
Q.08
弹簧片L＝104
4

15
Q.08
弹簧片L＝117
4

16
Q.01(2)
汽封环
（1）
后汽封
17
Q.05(2)
汽封环
（1）
后汽封
18
Q.07(2)
汽封环
（1）
后汽封
19
Q.01(1)
第一级隔板汽封环
（1）
隔板汽封
20
Q.06(1)
第二～三级隔板汽封环
（1）
隔板汽封
21
Q.09(1)
第四～六级隔板汽封环
（1）
隔板汽封
22
Q.10(1)
第七～八级隔板汽封环
（1）
隔板汽封
23
Q
汽轮机后轴承
（1）

24
Q
推力轴承前轴承
（1）

25
Q
大齿轮前轴承
（1）

26
Q
大齿轮后轴承
（1）

27
Q
小齿轮前轴承
（1）

28
Q
小齿轮后轴承
（1）

29
Q.22
汽封片D＝Φ184.4
26
主轴装配图
30
Q.23
钢丝D＝Φ185
26
主轴装配图
31
Q.22
汽封片D＝Φ228.4
20
主轴装配图
32
Q.23
钢丝D＝Φ229
20
主轴装配图
33
Q.04
弹簧
1
危急遮断器
34
Q.03
弹簧
1
危急遮断油门
35
Q.11
弹簧
1
轴向位移遮断器
36
Q.07
弹簧
1
调整器
37
Q.18
弹簧
1
调整器
38
Q.33
活塞环
2
调整器
39
Q.36
活塞环
1
调整器
40
Q.10
球面支承下半
1
调整汽阀及连杆
41
Q.11
球面支承上半
1
调整汽阀及连杆
42

油封环
（2）
主油泵
43

网夹
2
底盘油箱
5、阀 门
序号
代 号
名 称
数量
备 注
1
J41H-40
截止阀DN15
3

2
J41H-40
截止阀DN25
2

3
J41T-16
截止阀DN15
11

4

J41T-16
截止阀DN20
1

5

J41T-16
截止阀DN25
3

6
J41T-16
截止阀DN32
4

7
J41T-16
截止阀DN40
2

8
J41T-16
截止阀DN50
2

9
J41T-16
截止阀DN65
2

10
J41T-16
截止阀DN80
1

11
Z44T-10
闸阀DN50
2

12
Z44T-10
闸阀DN65
2

13
Z44T-10
闸阀DN80
2

14
G1/8”
铜直嘴旋塞
4

15
H44T-10
旋启式止回阀DN65
1

6、仪表电器及其他
序号
代号
名称
规格
数量
备注
1
WTYY-1021
远传温度计
0～100℃ Φ10×100
Pt100 卡M27×2航空插头
1
前轴承座
2
WTYY-1021
远传温度计
0～200℃ Φ10×100
Pt100 卡M27×2航空插头
1
后汽缸
3
WTYY-1021
远传温度计
0～100℃ Φ10×150
Pt100 卡M27×2航空插头
6
前轴承座1、齿轮箱2、凝汽器3
4
WTYY-1021
远传温度计
0～100℃ Φ10×200
Pt100 卡M27×2航空插头
2
齿轮箱2
5
WTYY-1021
远传温度计
0～100℃ Φ10×100
Pt100 卡M27×2航空插头
1
后汽缸
6
WTYY-1021
远传温度计
0～100℃ Φ10×100
Pt100 HWM27×2航空插头
8
冷油器
7
WTYY-1011
远传温度计
0～150℃ Φ10×150
Pt100 M27×2
1
凝汽器
8
WTYY-1011
远传温度计
0～500℃ Φ10×100
Pt100 M27×2
2
主汽门
9
Y-150
压力表
0～0.25MPa
1.5级 M20×1.5
2
外部油管路
10
Y-150
压力表
0～1.0MPa
1.5级 M20×1.5
1
前轴承座
11
Y-150
压力表
0～1.0MPa
1.5级 M20×1.5
1
外部油管路
12
Y-100
压力表
0～4MPa
1.5级 M20×1.5
3
两级射汽抽气器2、启动抽气器1
13
Y-150
压力表
0～1.0MPa
1.5级 M20×1.5
1
轴向位移油压1
14
Y-100
压力表
-0.1～0.15MPa
1.5级 M20×1.5
1
两级射汽抽气器
15
Y-100
压力表
-0.1～0.15MPa
1.5级 M20×1.5
1
启动抽气器
16
Y-150
压力表
-0.1～0.15MPa
1.5级 M20×1.5
1
后汽缸
17
Y-150
压力表
-0.1～0.15MPa
1.5级 M20×1.5
1
凝汽器
18
FV-16
磁性转速传感器

2
前轴承座
19
MCS-Ⅱ
微机测速仪

1

20
YZA5624
微型异步电动机
120W 1400r/min 380v 安装方式 T2
1
同步器
21
X2-TH
行程开关
220v 50HZ
2
主汽门
22
WZP-014S
铂热电阻
Pt100
14+2
推力轴承前轴承4、后轴承2、大、小齿轮前后轴承各2、备件2
23
插头座
插头
插座
P32K4Q
P32J4M
4
前轴承座1，后汽缸1，齿轮箱2
24
“W-1”
密封胶

1.5kg

25
铁锚“604”
密封胶

1.5kg

26
MQ1-5111-7H/H
牵引电磁铁
220v 50HZ
1
磁力断路油门
27
UHZ-54A1CA2
浮球液位计
介质水范围800
1
凝汽器
28
RVVP-105
聚氯乙烯绝缘屏蔽软线
0.12mm2双芯
29m
推力轴承前轴承10 大、小齿轮前、后轴承各4， 后轴承3
29
2710
黄漆管
Φ1.5×260
Φ2×200
Φ4×100
Φ1.5×500
1
3
2
1
