熔硫工艺管段材料表.doc

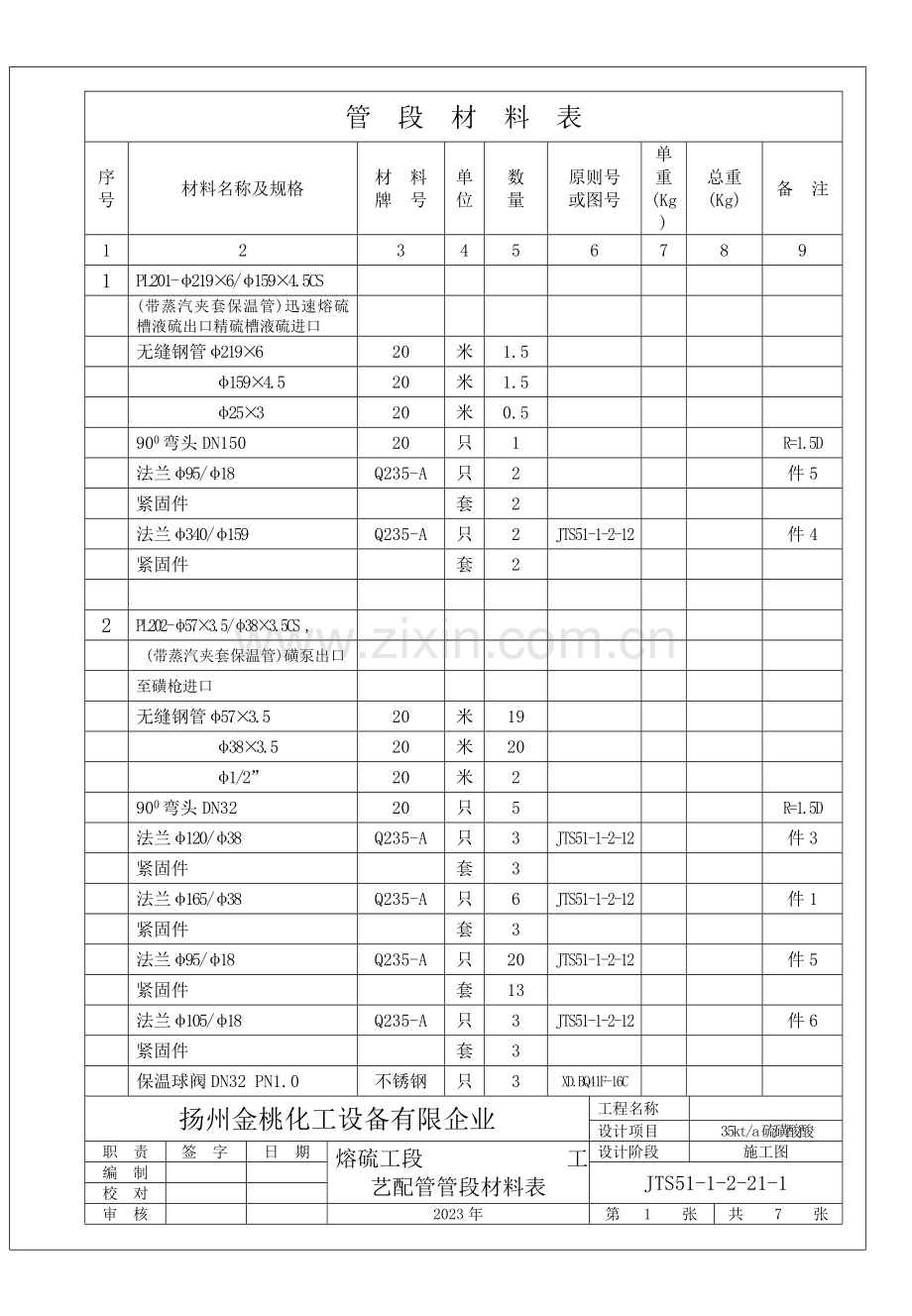

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
1
PL201-φ219×6/φ159×4.5CS

(带蒸汽夹套保温管)迅速熔硫槽液硫出口精硫槽液硫进口

无缝钢管φ219×6
20
米
1.5

φ159×4.5
20
米
1.5

φ25×3
20
米
0.5

900弯头DN150
20
只
1

R=1.5D

法兰φ95/φ18
Q235-A
只
2

件5

紧固件

套
2

法兰φ340/φ159
Q235-A
只
2
JTS51-1-2-12

件4

紧固件

套
2

2
PL202-φ57×3.5/φ38×3.5CS ,

(带蒸汽夹套保温管)磺泵出口

至磺枪进口

无缝钢管φ57×3.5
20
米
19

φ38×3.5
20
米
20

φ1/2”
20
米
2

900弯头DN32
20
只
5

R=1.5D

法兰φ120/φ38
Q235-A
只
3
JTS51-1-2-12

件3

紧固件

套
3

法兰φ165/φ38
Q235-A
只
6
JTS51-1-2-12

件1

紧固件

套
3

法兰φ95/φ18
Q235-A
只
20
JTS51-1-2-12

件5

紧固件

套
13

法兰φ105/φ18
Q235-A
只
3
JTS51-1-2-12

件6

紧固件

套
3

保温球阀DN32 PN1.0
不锈钢
只
3
XD.BQ41F-16C

扬州金桃化工设备有限企业
工程名称

Z42W-1

阀芯为铁芯
设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-1
校 对

审 核

2023年
第 1 张
共 7 张

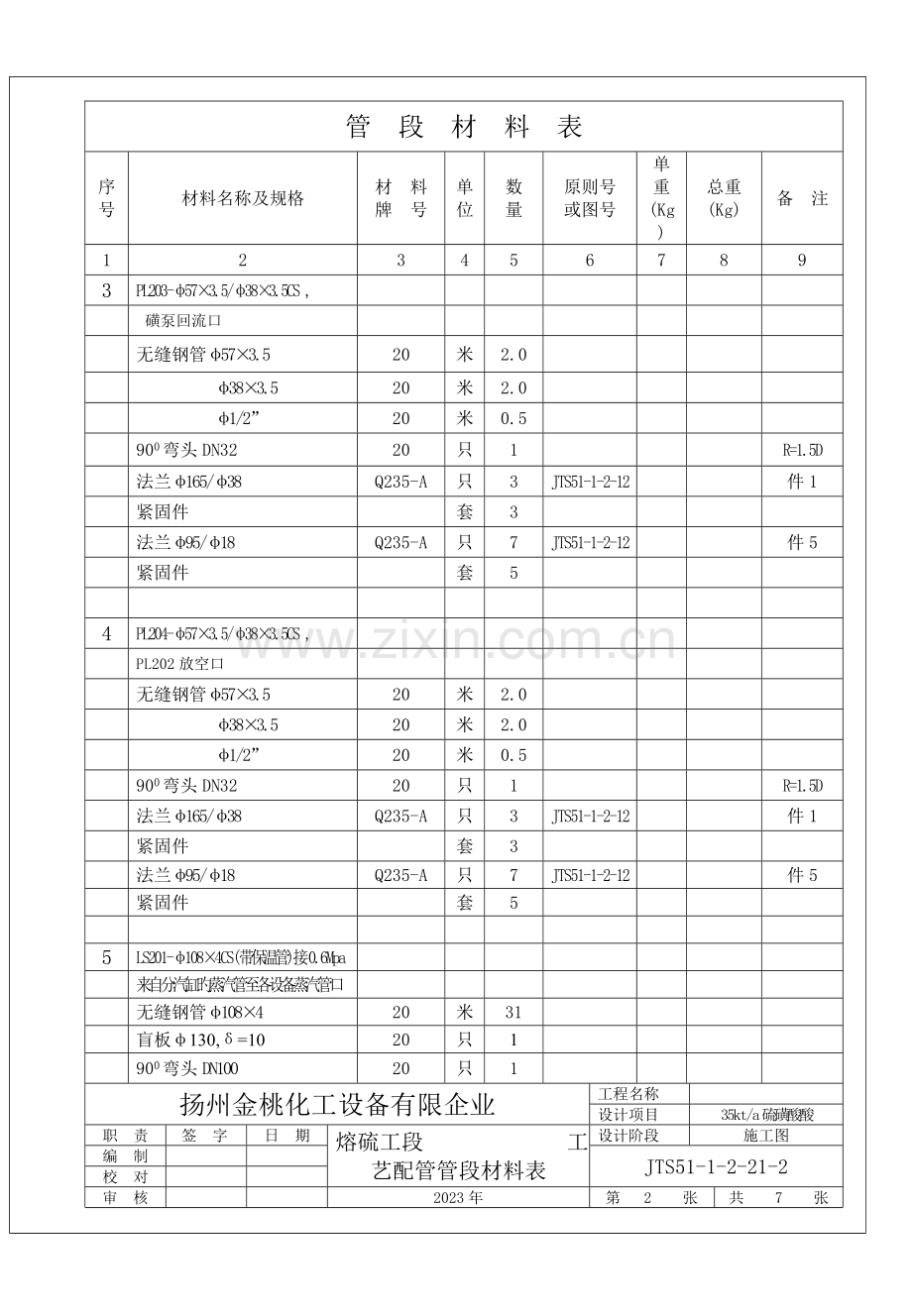

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
3
PL203-φ57×3.5/φ38×3.5CS ,

磺泵回流口

无缝钢管φ57×3.5
20
米
2.0

φ38×3.5
20
米
2.0

φ1/2”
20
米
0.5

900弯头DN32
20
只
1

R=1.5D

法兰φ165/φ38
Q235-A
只
3
JTS51-1-2-12

件1

紧固件

套
3

法兰φ95/φ18
Q235-A
只
7
JTS51-1-2-12

件5

紧固件

套
5

4
PL204-φ57×3.5/φ38×3.5CS ,

PL202放空口

无缝钢管φ57×3.5
20
米
2.0

φ38×3.5
20
米
2.0

φ1/2”
20
米
0.5

900弯头DN32
20
只
1

R=1.5D

法兰φ165/φ38
Q235-A
只
3
JTS51-1-2-12

件1

紧固件

套
3

法兰φ95/φ18
Q235-A
只
7
JTS51-1-2-12

件5

紧固件

套
5

5
LS201-φ108×4CS(带保温管)接0.6Mpa

来自分汽缸旳蒸汽管至各设备蒸汽管口

无缝钢管φ108×4
20
米
31

盲板φ130,δ=10
20
只
1

900弯头DN100
20
只
1

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-2
校 对

审 核

2023年
第 2 张
共 7 张

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
6
LS202-φ38×3.5 CS(带保温管) 接

PL202蒸汽进口

无缝钢管φ38×3.5
20
米
0.7

900弯头DN32
20
只
1

内螺纹截止阀DN32 PN1.6
铸钢
只
1
J11T-16

7
LS203-φ57×3.5，CS(带保温管)接

精硫槽蒸汽进口

无缝钢管φ57×3.5
20
米
12

法兰DN50 PN1.0
Q235-A
只
12
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
12
J11X-10

紧固件

套
12

8
LS204-φ25×3 CS(带保温管) 接

PL201蒸汽进口

无缝钢管φ25×3
20
米
1.5

900弯头DN20
20
只
1

法兰DN20 PN1.0
Q235-A
只
1
HG20593-97

内螺纹截止阀DN20 PN1.0
铸钢
只
1
J11T-16

紧固件

套
1

9
LS205-φ57×3.5，CS(带保温管)接

迅速熔硫槽盘管蒸汽进口

无缝钢管φ57×3.5
20
米
4.8

900弯头DN50
20
只
3

法兰DN50 PN1.0
Q235-A
只
4
HG20593-97

紧固件

套
4

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-3
校 对

审 核

2023年
第 3 张
共 7 张

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9

内螺纹截止阀DN50 PN1.0
铸钢
只
4
J11T-16

10
LS206-φ57×3.5，CS(带保温管)接

迅速熔硫槽底部加热管蒸汽进口

无缝钢管φ57×3.5
20
米
4.5

900弯头DN50
20
只
3

法兰DN50 PN1.0
Q235-A
只
2
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
1
J11T-16

紧固件

套
2

11
SC201-φ25×3 C磺枪冷凝水出口

φ25×3
20
米
2.0

900弯头DN20
20
只
2

法兰φ105/φ25
Q235-A
只
1
JTS51-1-2-12

件2

内螺纹截止阀DN20 PN1.0
铸钢
只
1
J11T-16

圆盘式疏水阀DN20 PN1.0
铸钢
只
1
CS19W-64Cr

紧固件

套
1

12
SC202-φ1/2” CS PL204冷凝水出口

φ1/2”
20
米
1.0

900弯头DN15
20
只
1

法兰φ95/φ18
Q235-A
只
1

件5

内螺纹截止阀DN15 PN1.0
铸钢
只
1
J11T-16

圆盘式疏水阀DN15 PN1.0
铸钢
只
1
CS19W-64Cr

紧固件

套
1

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-4
校 对

审 核

2023年
第 4 张
共 7 张

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
13
SC203-φ25×3 C磺泵冷凝水出口

φ25×3
20
米
5.0

900弯头DN20
20
只
2

法兰φ105/φ25
Q235-A
只
2
JTS51-1-2-12

件2

内螺纹截止阀DN20 PN1.0
铸钢
只
1
J11T-16

圆盘式疏水阀DN20 PN1.0
铸钢
只
1
CS19W-64Cr

紧固件

套
2

14
SC204-φ57×3.5 C精硫槽冷凝水出口

φ57×3.5
20
米
36

900弯头DN50
20
只
24

法兰DN50 PN1.0
Q235-A
只
12
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
12
J11T-16

圆盘式疏水阀DN50 PN1.0
铸钢
只
12
CS19W-64Cr

紧固件

套
12

15
SC205-φ25×3 CS PL201冷凝水出口

φ25×3
20
米
4.5

900弯头DN20
20
只
1

法兰φ105/φ25
Q235-A
只
1
HG20593-97

件2

内螺纹截止阀DN20 PN1.0
铸钢
只
1
J11T-16

圆盘式疏水阀DN20 PN1.0
铸钢
只
1
CS19W-64Cr

紧固件

套
1

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-5
校 对

审 核

2023年
第 5 张
共 7 张

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
16
SC206-φ57×3.5 C迅速熔硫槽底部

加热管冷凝水出口

φ57×3.5
20
米
3.2

900弯头DN50
20
只
2

法兰DN50 PN1.0
Q235-A
只
2
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
1
J11T-16

圆盘式疏水阀DN50 PN1.0
铸钢
只
1
CS19W-64Cr

紧固件

套
2

17
SC207-φ57×3.5 C迅速熔硫槽

加热盘管冷凝水出口

φ57×3.5
20
米
13.0

900弯头DN50
20
只
4

法兰DN50 PN1.0
Q235-A
只
4
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
2
J11T-16

圆盘式疏水阀DN50 PN1.0
铸钢
只
2
CS19W-64Cr

紧固件

套
2

18
LS208-φ108×4，CS 接各设备旳冷

凝水管及个硫磺蒸汽夹套管旳冷凝

水管至地沟

无缝钢管φ108×4
20
米
21

900弯头DN100
20
只
1

盲板φ130,δ=10
20
只
1

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图

编 制

JTS51-1-2-21-6
校 对

审 核

2023年
第 6 张
共 7 张

管 段 材 料 表

序号
材料名称及规格
材 料 牌 号
单位
数 量
原则号
或图号
单重(Kg)
总重(Kg)
备 注

1
2
3
4
5
6
7
8
9
20
VT201、202-φ108×4，CS

迅速熔硫槽、精硫槽排气管

无缝钢管φ108×4
20
米
4.2

法兰DN100 PN0.25
Q235-A
只
2
HG20593-97

紧固件

套
2

21
蒸汽消防接头

φ25×3
20
米
1

法兰DN20 PN1.0
Q235-A
只
2
HG20593-97

紧固件

套
2

内螺纹截止阀DN50 PN1.0
铸钢
只
1
J11T-16

22
油枪点火系统

φ25×3
20
米
30

900弯头DN20
20
只
6

法兰DN20 PN1.0
Q235-A
只
4
HG20593-97

内螺纹截止阀DN50 PN1.0
铸钢
只
4
J11T-16

紧固件

套
4

扬州金桃化工设备有限企业
工程名称

设计项目
35kt/a硫磺酸酸
职 责
签 字
日 期
熔硫工段 工艺配管管段材料表
设计阶段
施工图
编 制

JTS51-1-2-21-7
校 对

审 核

2023年
第 7 张
共 7 张
