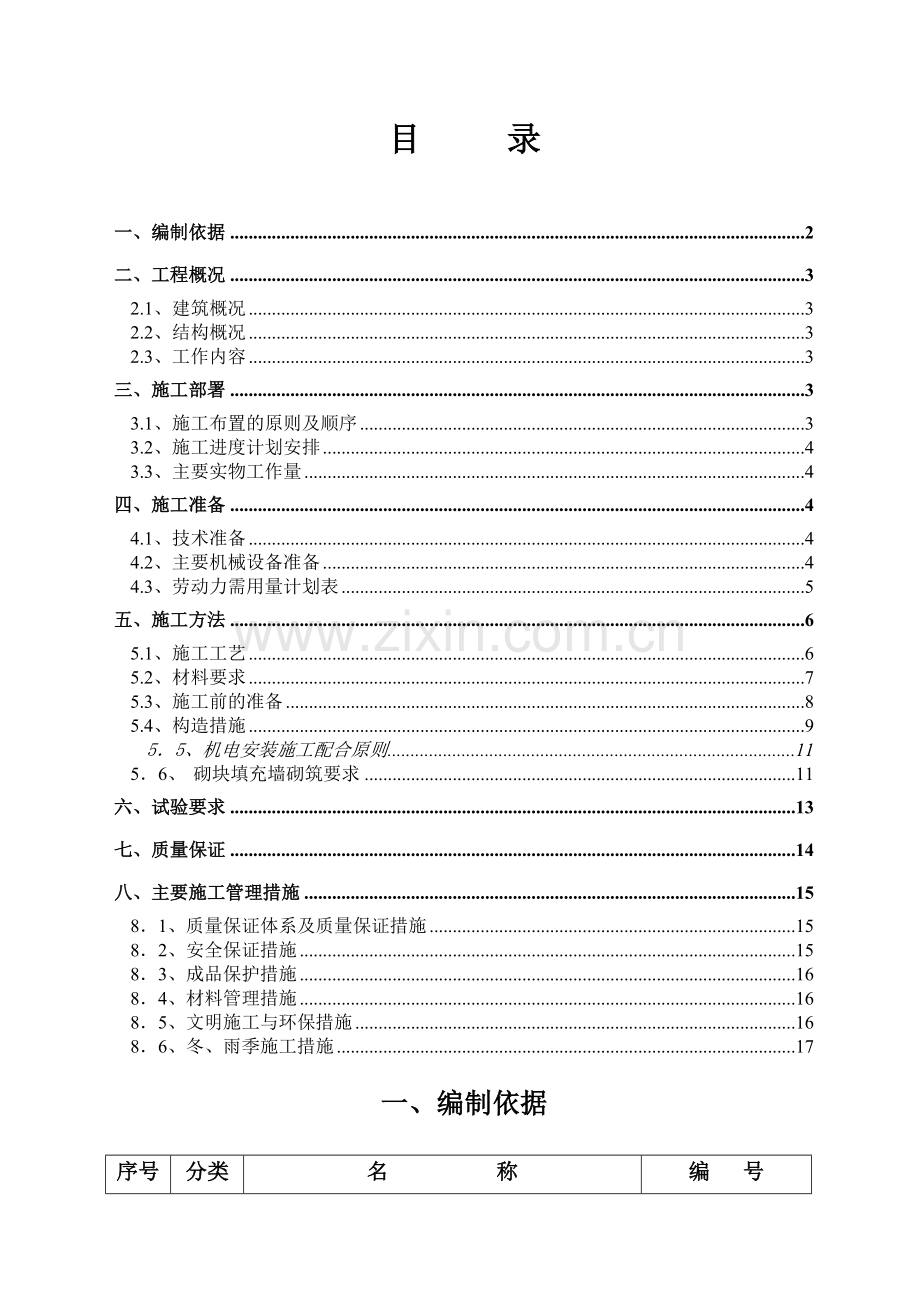

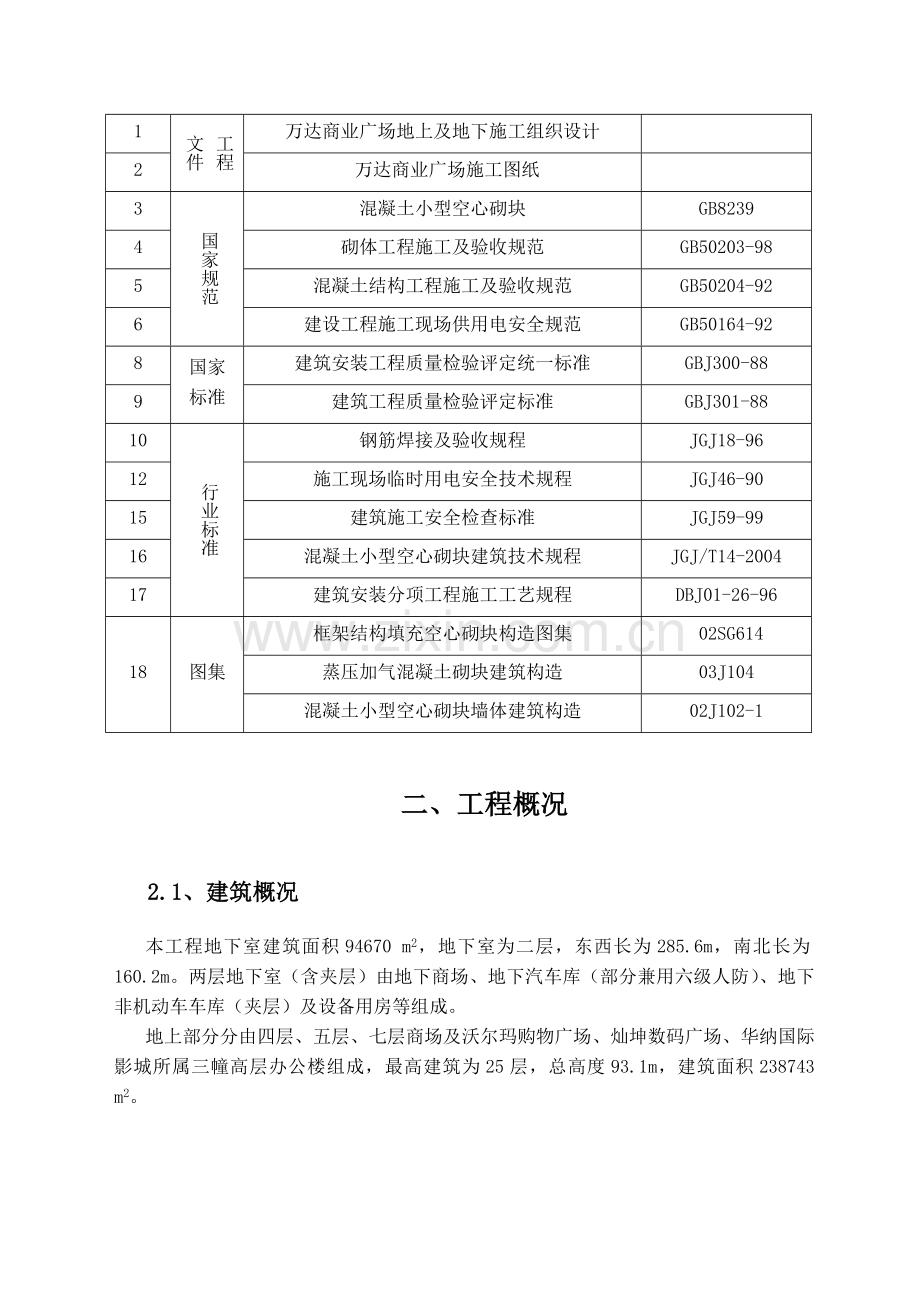

目 录一、编制依据2二、工程概况32.1、建筑概况32.2、结构概况32.3、工作内容3三、施工部署33.1、施工布置的原则及顺序33.2、施工进度计划安排43.3、主要实物工作量4四、施工准备44.1、技术准备44.2、主要机械设备准备44.3、劳动力需用量计划表5五、施工方法65.1、施工工艺65.2、材料要求75.3、施工前的准备85.4、构造措施955、机电安装施工配合原则1156、 砌块填充墙砌筑要求11六、试验要求13七、质量保证14八、主要施工管理措施1581、质量保证体系及质量保证措施1582、安全保证措施1583、成品保护措施1684、材料管理措施1685、文明施工与环保措施1686、冬、雨季施工措施17一、编制依据序号分类名 称编 号1工程文件万达商业广场地上及地下施工组织设计2 万达商业广场施工图纸 3国家规范混凝土小型空心砌块GB82394砌体工程施工及验收规范GB50203-985混凝土结构工程施工及验收规范GB50204-926建设工程施工现场供用电安全规范GB50164-928国家标准建筑安装工程质量检验评定统一标准GBJ300-889建筑工程质量检验评定标准GBJ301-8810行业标准钢筋焊接及验收规程JGJ18-9612施工现场临时用电安全技术规程JGJ46-9015建筑施工安全检查标准JGJ59-9916混凝土小型空心砌块建筑技术规程JGJ/T14-200417建筑安装分项工程施工工艺规程DBJ01-26-9618图集框架结构填充空心砌块构造图集 02SG614蒸压加气混凝土砌块建筑构造03J104混凝土小型空心砌块墙体建筑构造02J102-1二、工程概况2.1、建筑概况本工程地下室建筑面积94670 m2，地下室为二层，东西长为285.6m，南北长为160.2m。两层地下室（含夹层）由地下商场、地下汽车库（部分兼用六级人防）、地下非机动车车库（夹层）及设备用房等组成。地上部分分由四层、五层、七层商场及沃尔玛购物广场、灿坤数码广场、华纳国际影城所属三幢高层办公楼组成，最高建筑为25层，总高度93.1m，建筑面积238743 m2。 2.2、结构概况2.3、工作内容本工程地下二层除混凝土墙体外的非承重内隔墙全部用200厚MU5混凝土空心砌块填充墙；地下一层混凝土连续墙埋侧的隔潮墙体用200厚MU5混凝土空心砌块砌筑；其它墙体用200厚A3.5、 密度为B06的蒸压轻质加气混凝土砌块砌筑；地上部分房间内隔墙为200 厚A3.5、 密度为B06一级品蒸压轻质加气混凝土砌块砌筑。混凝土空心砌块用M5水泥砂浆砌筑，蒸压轻质加气混凝土用专用粘接剂砌筑。 三、施工部署3.1、施工布置的原则及顺序根据总控进度计划安排，顺作区域由地下施工至地上，再由逆作区域地下施工至地上。3.2、施工进度计划安排 根据工程施工特点，本工程砌筑分四个阶段进行：第一阶段为地下室顺作区域；第二阶段为地上各单体顺作区域；第三联阶段为地下室逆作区域；第四阶段为地上各单体逆作区域。3.3、主要实物工作量部 位规格单位数量备注地下室混凝土空心砌块M31670仅作参考蒸压轻质加气混凝土砌块5870地上蒸压轻质加气混凝土砌块 四、施工准备4.1、技术准备4.1.1、熟悉图纸、编制施工方案。4.1.2、收集相应的图集、规范、规程、标准。4.1.3、墙体定位放线、复核。4.1.4、各种材料的采购、报审、复试。4.2、主要机械设备准备设备名称型号单位数量功率（KW）备 注井架JJ30座117.5*11垂直运输 施工电梯SCD200/200J 座3 75*2*3垂直运输弯曲机台47.5钢筋机械切断机台45.5电焊机BX-500台220振捣器50台102.2混凝土施工机械手推车辆20手据把50手提砂轮据把10灰 筒只50皮数杆根20托线板根20水平尺根204.3、劳动力需用量计划表（暂定）工种瓦工木工钢筋工杂工安装工配套工种其他合计人数801515201286156五、施工方法5.1、施工工艺 1、混凝土空心砌体抄平弹线立皮数杆排块搁底砌混凝土空心块墙过梁、构造柱浇筑商品砂浆砌混凝土空心砌块墙浇筑圈梁焊接拉结筋构造柱斜砖塞顶“三检”评定过梁、构造柱浇筑预 检 隐检2、蒸压轻质加气混凝土砌块抄平弹线立皮数杆排块搁底砌混凝土空心块墙过梁、构造柱浇筑专用粘接剂砌混凝土空心砌块墙浇筑圈梁焊接拉结筋构造柱高强弹性材料及木楔楔紧“三检”评定过梁、构造柱浇筑预 检5.2、材料要求5.2.1、水泥：采用425#普通硅酸盐水泥，不同的水泥不得混用，并分规格进行复试，合格后方可使用。 5.2.2、粗骨料：采用525mm碎卵石，其中含泥量不超过3%，针片状含量不超过10%，不得含有冰、雪、冻块及其他易冻裂物质。5.2.3、细骨料：宜使用中砂，含泥量不超过5%（用于混凝土时为3%），使用前用5mm孔径的筛子过筛。5.2.4、混凝土空心块应符合下列规定：外形尺寸为390190190mm、空心率不小于25%， 强度等级单块不小于4.0Mpa；砌筑前，应清除表面污物，不得使用遭水浸和受冻后的空心砖。蒸压轻质加气混凝土砌块A3.5，密度为B06，一级品，砌块容重不大于6.0KN/M3,墙体容重不大于8.0 KN/M3。5.2.5、粘土实心砖：MU105.2.6、砌筑砂浆：混凝土空心砌块墙体砌筑砂浆为M5水泥砂浆；蒸压轻质加气混凝土砌块墙体采用M5专用粘接剂；粘土砖台阶0.000以下采用M5水泥砂浆，0.000以上采用M5混合砂浆。本工程用砂浆均为商品砂浆。5.2.7、钢材：进场钢材必须经过复试，合格后方可使用。5.2.8、其他：预埋件和木砖提前做好防腐处理。5.3、施工前的准备5.3.1、抄平弹线：在结构墙柱上弹好1米建筑标高线，在楼地面上弹好墙身线、门洞口线；并在结构墙上、框架柱上弹好填充墙立边线、过梁位置线拉结带位置线。办理预检手续。5.3.2、 地下室混凝土空心砌块墙底部浇筑厚度相同的通长C20素混凝土垛，地连墙里侧隔潮墙底部素砼垛高为500高，地下二层内隔墙底部砼垛为300高，且在砼垛根部按设计要求每1000预留30200（高宽）的洞口，以便于底板滤水层内水流畅通。5.3.4、砼垛清理基层完后，将结合部位润湿，以保证粘结牢固。5.3.5、砌筑前先进行找平，当找平厚度大于20mm时，应采用C20细石混凝土。5.3.6、砌筑前，应先编制砌块排列图，制作皮数杆，标注出门洞口、过梁、拉结带、木砖等标高。5.3.7、清除砌块表面的污染。5.3.8、装卸小砌块时，严禁倾卸丢扔，并应堆放整齐。运到现场的小砌块，应分规格堆放，堆垛上应设标志，堆放现场必须平整，堆放高度不宜超过1.6m。5.3.9、砌块在砌筑前可洒水，但不宜太多。5.3.10蒸压加气混凝土砌块不得出釜后立即上墙，冬季上墙含水率宜控制在30%左右。5.4、构造措施5.4.1、填充墙应沿框架柱、构造柱每隔600+400+600+400+600+400配置26拉结钢筋，伸入填充墙内长度在抗震烈度为7度（地下室及裙房高度以上办公楼）时为墙长的1/5且不小700mm，另一端与柱、墙上预留的贴模筋焊接，焊缝长度：双面焊40mm、单面焊70mm；抗震烈度为8度（裙房以下商业用房）时为沿墙长通长设置。 5.4.2、混凝土空心块填充墙，在墙体门洞上设一道圈梁，兼做过梁（楼地面以上2.10m处），设置断面为墙厚120mm圈梁，内配纵向412主筋钢筋，6-200箍筋，混凝土标号为C20；地连墙隔潮墙圈梁设置同内隔墙圈梁。纵向钢筋与框架柱中的预埋件焊连接结。当墙体高度仅砌至吊顶标高为时应在墙顶增加一道圈梁，断面及配筋同上。5.4.3、砌体墙应在洞宽大于1500mm的门洞两侧以及沿墙长每4.0m左右和纵横墙交接处设置构造柱；构造柱断面为200200，内设纵向钢筋412，箍筋6-200（与圈梁交接处1/6层高或450范围内加密至6-100），纵向钢筋上下应与楼板或梁内的构造柱焊接；构造柱应先砌墙后浇筑混凝土并留马牙槎，马牙槎先退后进，形成100mm宽、200mm高的凹凸槎口。构造柱顶采用干硬性混凝土捻实。5.4.3当圈梁埋筋位置发生偏差，无法满足焊接位置时，可用412膨胀螺栓打入混凝土墙或框架柱（锚入深度大于150mm），用L50角钢与螺栓连接，圈梁钢筋与角钢焊接，角钢作为圈梁的支承。5.4.4设备洞口及门洞口上方设置过梁或现浇带，当300洞口宽1200且2400墙宽190 上210下3126150（分布筋）2400且3600墙宽290 上212下3146150（分布筋）地上各单体过梁配筋及截面尺寸为洞口宽度L（mm）断面尺寸（墙宽高）纵筋 上筋 下筋箍 筋 1200墙宽90上386150（分布筋） 1200且2400墙宽190 上218下3126150（分布筋）过梁长为门洞+22405.4.5、当构造柱埋筋发生偏移时，可打入412膨胀螺栓，用角钢分别与螺栓连接，再将构造柱的钢筋与角钢焊接连接。5.4.6、混凝土空心砌块与楼盖板连接时，应待砖体沉实后（七天以上）在墙顶部用斜砌法用小型砌块逐块敲紧填实。构造柱顶采用干硬性混凝土捻实。5.4.7蒸压轻质加气混凝土砌块墙顶部不宜砌斜砖，应采用在墙顶部设置一通长高强弹性（如泡沫交联聚乙烯等），再用防腐木楔楔紧，木楔方向应顺墙长方向楔紧。5.4.8当填充砌块墙体的长度超过层高1.5m2m时，墙顶应与框架梁或楼板拉结，采用200200构造柱与梁板拉结。当墙体长度大于5m时，墙顶与梁应有拉结，顶部沿墙长每1000设一根8钢筋，植入梁内250，锚入梁内300。5.4.9、在构造柱的两侧和有构造柱的门窗洞口的单侧留置马牙槎，马牙槎宽度为60mm。5.4.10、过梁、构造柱、圈梁的保护层厚度为20mm。5.4.11、楼梯间墙体为了增加整体刚度，在休息平台处或楼层半高处设置钢筋混凝土现浇带，加强楼梯间段的连接，加大楼梯间梁的支承长度。55、机电安装施工配合原则5.5.1、由机电安装分公司向总包方提前提供留洞图，明确机电设备进场的路线、时间，预留洞的位置、大小，后砌墙的位置等问题，与总包方协商解决。5.5.2、管线集中时，在砌筑时预留管线位置，用C15混凝土填筑；其它情况时，先砌筑填充墙，待砌筑墙体的强度达到要求后，做机电管道时再剔凿墙体。剔凿时必须使用切割机切割。5.5.3、小于300mm的洞口不做结构加固，在砌筑时由机电方与土建方协调配合，对洞口进行预留。56、 砌块填充墙砌筑要求5.6.1、混凝土砌块施工工艺5.6.1.1、砌筑前要根据砌块高度和灰缝厚度计算皮数，将皮数杆竖立于墙的转角处和交接处。皮数杆间距不得大于15m。砌筑时，自墙体的一端开始砌起；有构造柱的墙体砌筑时，从构造柱开始向两侧进行。5.6.1.2小砌块砌筑前不得浇水。在施工期间气候异常炎热干燥时，可在砌筑前稍喷水湿润。5.6.1.3、砌筑小砌块的砂浆应随铺随砌，墙体灰缝应横平竖直。小平灰缝宜采用坐浆法满铺小砌块全部壁肋；竖向灰缝应采取满铺端面法即将小砌块端面朝上铺满砂浆再上墙挤紧，然后加浆插捣密实。饱满度均不应低于90%。水平灰缝厚度和竖向灰宽宜为10mm，不得小于8mm，也不应大于12mm。5.6.1.4、组砌方法：本工程墙体厚度均为 200mm。混凝土空心砌块采用条砌法，即每皮砖全部采用顺砖砌筑，上下皮小砌块应对孔，竖缝应相互错开1/2主规格小砌块长度。5.6.1.5、砌筑时要求拉线以保证墙体的垂直度，水平灰缝要平直。 5.6.1.6、砌块内处墙和纵横墙必须同时砌筑并相互交错搭接。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。严禁留直槎。 5.6.1.7、构造柱、过梁、圈梁、现浇带的施工方法：砌筑前，先将构造柱、抱框的钢筋绑扎完成，砌体墙的拉墙筋放置好。然后砌筑墙体，浇筑混凝土。5.6.1.8、砌筑时，墙面必须用原浆做勾缝处理。缺灰处应补浆压实，并宜做成凹缝，凹进墙面2mm。5.6.1.9、砌入墙内的钢筋点焊网片和拉结筋放置在水平灰缝的砂浆层中，不得有露筋现象。钢筋网片的纵横筋不得重叠点焊，应控制在同一平面内。5.6.1.10、正常施工条件下，小砌块墙体每日砌筑高度宜控制在1.4m或一步脚手架高度内。5.6.1.11、在机电管线安装完成后，再进行砌筑墙体面层抹灰工程。5.6.1.12砌筑时设置马凳或搭设双排脚手架，架子不得搭靠在砌块墙上，当利用墙体作为支点时，应采用190190190mm砌块侧砌，砌体完工后用C15混凝土填实。但不得设在结构不允许留洞部位设置脚手眼。5.6.1.13砌体相邻工作段的高度差不得大于一个楼层或4m.5.6.1.14雨季施工应有防雨措施；与后继续施工，应复核墙体的垂直度。5.6.1.15龄期不足28d及潮湿的砌块，不得进行砌筑。5.6.1.16门窗安装预埋的木砖、铁件数量按下表规格设置门窗洞口高度（米）洞边每侧（个）2.132.442.7434木门采用190190190mm的C20混凝土块内置808040燕尾式木砖，防火门、铝合金等采用550100钢板埋件；按图纸说明埋件设置位置如下图 ：5.61.17、构造柱、过梁、圈梁等的施工，按照钢筋、混凝土、模板施工方案中的有关要求进行施工。5.6.2蒸压轻质加气混凝土砌块施工工艺5.6.2.1蒸压轻质加气混凝土砌块不得出釜后立即上墙。上墙含水率宜控制在30%左右。5.6.2.2压加气混凝土砌块应采用专用砂浆砌筑，灰缝饱满度：垂直缝应不少于80%，水平缝隙应不少于80%，灰缝宽度视砌块精确度而定，根据现有砌块质量标准，灰缝宽度不宜15mm5.6.2.3蒸压加气混凝土砌块砌筑时应上下错缝，搭接长度不宜小于砌块长度的1/3。5.6.2.4蒸压加气混凝土砌块切锯、钻孔、开槽、设置预埋件等均应采用专用工具，不得用斧子、瓦刀任意剔凿。5.6.2.5施工时应按图纸放排块，尽可能减少现场切锯量。门窗洞口应选用规格整齐的砌块，门窗固定件不得设在零星小块上。六、试验要求6.1、砌块取样：同厂家、同品种、同批量每一万块取一组，每组5块。6.2、混凝土及砂浆用的水泥、骨料等必须经过复试，符合现行国家标准和有关规定。6.3、每一楼层或250m3的砌体，每种强度等级砂浆至少制作两组（每组6个）试块，每层楼每种强度等级的混凝土至少制作一组（每组3个）试块。七、质量保证71、砌筑所用的 混凝土砌块的品种、规格、强度等必须符合设计要求，材料进场时要同时带有出厂合格证、检测报告。72、砌筑所用砂浆要符合设计要求。73、在每砌完一层后，需要校核检验墙体的轴线尺寸和标高，在允许偏差10以内时，在楼面上予以纠正。74、砌块墙体砌筑的临时间断设在门窗洞口处。75、砌筑好的砌块，不得再撬动、碰撞、松动，否则要重新砌筑。76、小砌块砌体墙的允许偏差项目要符合下表：序号项 目允许偏差（mm）检查方法1轴线位置偏移10用经纬仪或拉线和尺检查2垂直度每层5用线锤和2米靠尺板检查全高10m10用经纬仪或重锤挂线和尺量检查10m203表面平整度6用2米靠尺和塞尺检查4水平缝平直度（10m以内）10用10m拉线和尺量检查5水平灰缝厚度10用尺量检查6垂直灰缝宽度155门窗洞口（后塞口）宽度5洞口高度5 77、注意在机械运输过程中，对已砌筑的墙体进行成品保护，严禁野蛮作业，碰撞砌块墙体。八、主要施工管理措施81、质量保证体系及质量保证措施8.1.1、质量保证体系本工程质量目标为争创结构市优，为确保工程质量目标的实现，项目部建立由项目经理牵头，现场经理，主任工程师中间控制，专业工程师基层监督的三级工程质量保证体系落实质量工作责任制，编制质量计划，明确工程质量目标，重点推行“一案三工序”的管理。8.1.2、质量保证措施8.1.2.1、根据质量保证体系管理网络图，建立岗位责任制及质量监督制度，明确分工，落实施工质量控制责任。8.1.2.2、严格按工序质量控制程序进行施工，确保施工质量。8.1.2.3、施工过程中建立有效的质量信息反馈及定期质量检查制度。8.1.2.4、推行样板引路的思想，以样板为标准指导施工。82、安全保证措施8.2.1、建立安全施工保证体系，落实安全施工岗位责任制。8.2.2、特殊工种人员必须持证上岗8.2.3、现场设施定期检查，保证临电接地，漏电保护器，开关齐备有效。8.2.4、加强“四口五临边”的防护，严禁任意拆除。8.2.5、砌块堆放场地必须坚实，码放整齐，堆放高度不超过1.6m。8.2.6、施工人员必须戴好安全帽，在使用脚手架砌筑时，施工人员必须系好安全带，穿防滑胶底鞋。8.2.7、手持电动工具使用前必须做空载检查，运转正常后方可使用，所有用电设备在拆修或移动时，必须断电后方可进行。8.2.8、4米高墙体砌筑时，应搭设双排架并设置好安全网。8.2.9、在作业面必须设置照明设施。如照明设施损坏时，要及时修复、更换。作业面施工时，必须注意现场临电的设置、使用，不得随意拉设电线、电箱。无关人员禁止使用临电设施。83、成品保护措施8.3.5、工序交接全部采用书面形式并由双方签字认可，由下道工序作业人员和成品保护人员同时签字确认。下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护人对成品保护负监督、检查责任。84、材料管理措施85、文明施工与环保措施施工班组长必须对班组作业区的现场文明负责，落实到人。86、冬、雨季施工措施
