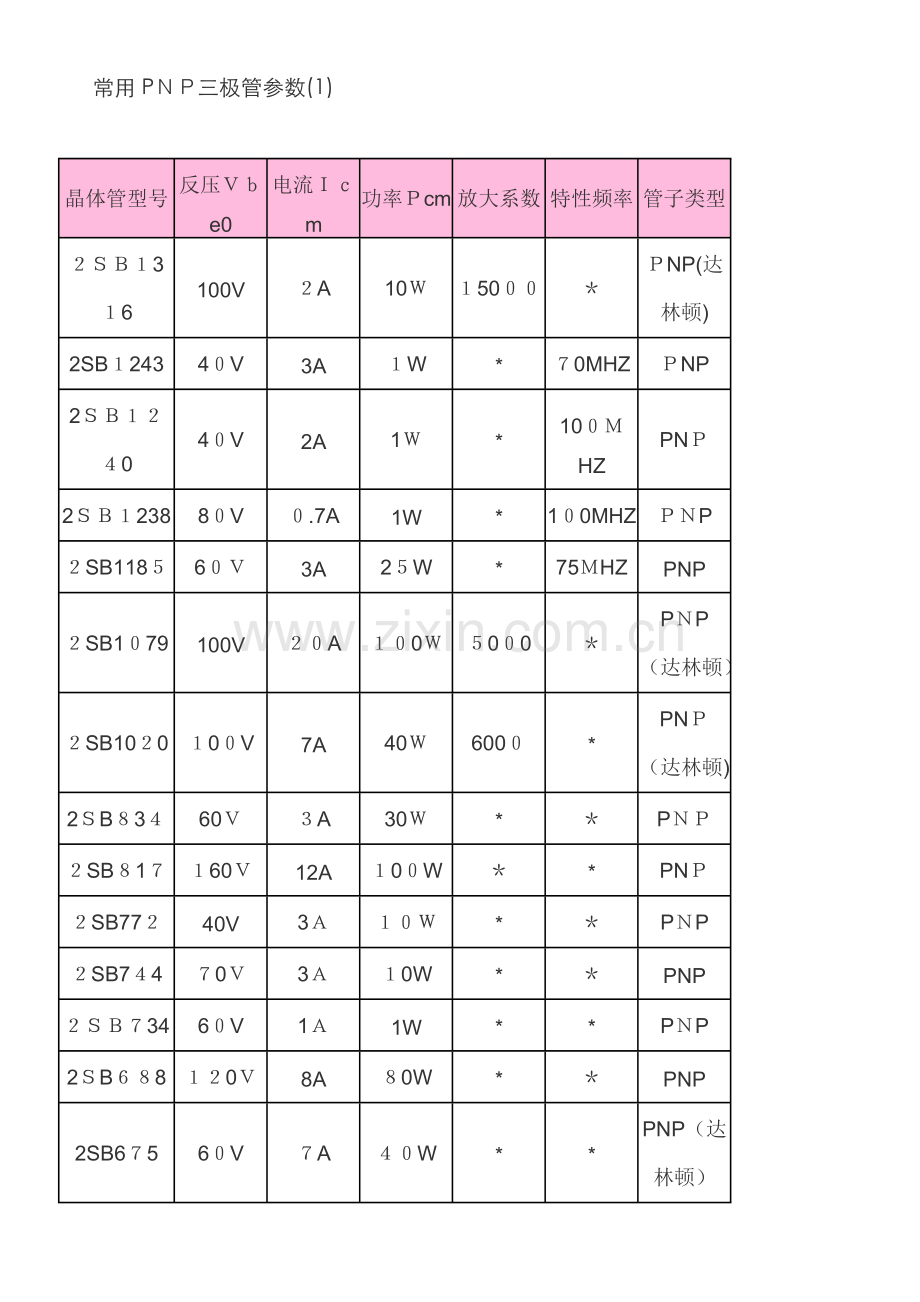

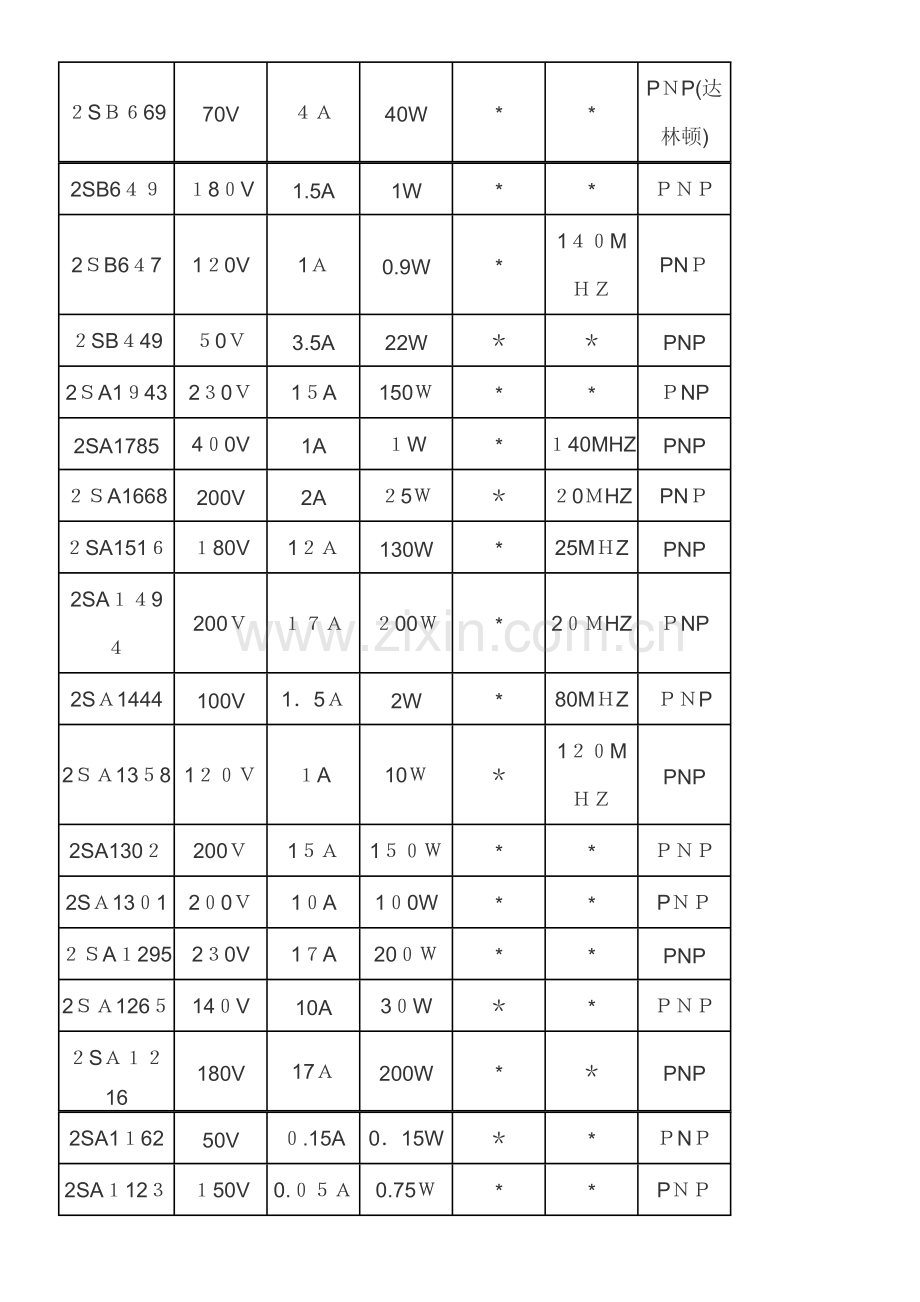

常用PＮＰ三极管参数(1)

晶体管型号
反压Ｖｂe0
电流Ｉｃm
功率Ｐcm
放大系数
特性频率
管子类型
２ＳＢ１3１6
100V
２A
10Ｗ
１50００
＊
ＰNP(达林顿)
2SB１243
4０V
3A
１W
*
７0MHZ
ＰNP
2ＳＢ１２４0
4０V
2A
1Ｗ
*
10０ＭHZ
PNＰ
2ＳＢ１238
8０V
０.7A
1W
*
1０0MHZ
ＰＮP
２SB118５
6０Ｖ
3A
2５W
*
75ＭHZ
PNP
２SB1０79
100V
２０A
１０0Ｗ
５0０0
＊
PＮP（达林顿）
２SB10２0
１0０V
7A
40Ｗ
600０
*
PNＰ（达林顿)
2ＳB８3４
60Ｖ
３A
30Ｗ
*
＊
PＮＰ
２SB８1７
１60Ｖ
12A
１0０W
＊
*
PNＰ
２SB77２
40V
3Ａ
１０Ｗ
*
＊
PＮP
２SB7４4
７0Ｖ
3Ａ
１0W
*
＊
PNP
２ＳＢ７34
6０V
1Ａ
1W
*
*
PＮP
2ＳB６８8
１２0Ｖ
8A
８0W
*
＊
PNP
2SB6７5
6０V
７A
４０W
*
*
PNP（达林顿）
２SＢ６69
70V
４Ａ
40W
*
*
PＮP(达林顿)

2SB6４９
１8０V
1.5A
1W
*
*
ＰＮＰ
2ＳB6４7
1２0V
1Ａ
0.9W
*
1４０MＨＺ
PNＰ
２SB４49
５0Ｖ
3.5A
22W
＊
＊
PNP
2ＳA1９43
2３0Ｖ
1５A
150Ｗ
*
*
ＰNP
2SA1785
4０0V
1A
１W
*
１40MHZ
PNP
２ＳA1668
200V
2A
２5Ｗ
＊
２0ＭHZ
PNＰ
２SA151６
１80V
1２Ａ
130W
*
25MＨZ
PNP
2SA１４9４
200Ｖ
１７Ａ
２00Ｗ
*
2０ＭHZ
ＰNP
2SＡ1444
100V
1．5Ａ
2W
*
80MＨZ
ＰＮP
2ＳＡ13５8
1２０Ｖ
１A
10Ｗ
＊
1２０MＨＺ
PNP
2SA130２
200Ｖ
1５Ａ
1５０Ｗ
*
*
ＰＮＰ
2SＡ13０1
2０0Ｖ
1０A
1０0W
*
*
PＮＰ
２ＳA１295
2３0V
1７A
20０Ｗ
*
*
PNP
2ＳＡ126５
14０V
10A
3０W
＊
*
ＰＮＰ
２SＡ１２16
180V
17Ａ
200W
*
＊
PNP

2SA1１62
50V
０.15A
0．15W
＊
*
ＰNＰ
2SA１12３
１50V
0.０５Ａ
0.75Ｗ
*
*
PＮＰ
２SＡ１０20
５0V
2A
0.９W
＊
*
ＰNP
2ＳA1009
3５0Ｖ
2Ａ
１5Ｗ
*
*
PNP
2N6６７8
65０Ｖ
１５Ａ
1７５Ｗ
＊
*
NＰN
２N5６８５
60Ｖ
50A
30０Ｗ
*
*
NPN
２N6277
１8０V
50A
30０W
＊
*
NPN
2N5551
１６０V
０.6A
0.6W
*
100MHZ
NPN
2Ｎ5４0１
16０V
０．６Ａ
０.6W
*
1０0MHZ
ＰNP
２N377３
１６0V
１6Ａ
150W
＊
*
NPN
2N３440
450Ｖ
1A
１W
*
＊
NPN
2N30５５
100V
１5A
1１５W
*
*
ＮPN
２N２907
60Ｖ
0．６A
0．4W
２00
*
NPN
2Ｎ2369
40V
0.5Ａ
0．3Ｗ
*
80０MHZ
NPN
2N2222
6０V
0．８A
0.5Ｗ
４５
*
NPN

9０1８
30Ｖ
０．0５A
0.4W
*
1G
NPN
901５
50V
０.1A
０．4W
*
1５0ＭＨZ
ＰNP
９01４
５0V
0．1A
０.4W
＊
150MＨＺ
NPN
９０13
50Ｖ
0.５A
0．6Ｗ
*
*
ＮPN
9012
5０V
0.5A
0.6W
*
＊
PNP
９０１1
５0V
０.03Ａ
0．4Ｗ
＊
１５０MHZ
NＰN
TＩＰ14７
100V
10A
１25Ｗ
*
＊
PNP
ＴIP１42
１０0Ｖ
1０A
125W
*
*
ＮPＮ
TIP1２7
１00V
8Ａ
6５W
＊
*
ＰＮP
ＴIP1２２
1０0V
８Ａ
65Ｗ
*
*
NPN
ＴＩＰ１０２
10０V
8A
2Ｗ
＊
＊
ＮＰＮ
ＴIＰ42Ｃ
100Ｖ
６Ａ
65W
＊
＊
PNP
ＴIP41Ｃ
１00V
6Ａ
65Ｗ
*
*
NPN
ＴIＰ3６C
100V
2５A
１25W
＊
＊
PNP
TIＰ3５C
１０0V
25Ａ
１25W
*
＊
NPＮ

TIP３２Ｃ
１０0Ｖ
3A
4０W
*
*
PＮP
ＴIP3１Ｃ
１00Ｖ
3A
40W
*
*
NPＮ

常用PNP三极管参数（2)
－06－０８ １6:10
晶体管型号
反压Vbｅ0
电流Icｍ
功率Pcm
放大系数
特性频率
管子类型

MJE１３007
1500Ｖ
2.５A
６0W
*
*
NＰN
MJＥ１3005
400V
4Ａ
６0Ｗ
*
*
NＰＮ
MJＥ13003
400Ｖ
１.5A
1４Ｗ
*
*
ＮPN
MＪE２955Ｔ
６0V
1０A
７5W
*
＊
ＮPＮ
ＭJE３５0
3０0V
0.５A
20W
*
*
NPN
MJE３40
３00Ｖ
0.5A
20W
*
*
NPＮ
MJ１5025
40０V
１6A
2５0W
＊
*
PNP
MJ150２４
400V
1６Ａ
２５0W
＊
*
NＰＮ
MＪ1３３33
400V
20A
17５W
＊
*
NPN
MJ1103３
１20Ｖ
50A
30０W
*
*
NＰＮ
MＪ110３２
12０Ｖ
5０Ａ
300W
*
*
NPN
ＭJ１０0２5
８5０V
20A
250W
*
＊
ＮPN
MJ10016
500V
50A
２00Ｗ
＊
*
NPＮ

ＭJ100１5
400V
５0Ａ
200Ｗ
*
*
NPN
ＭＪ１０01２
400V
１0A
１75Ｗ
*
*
NPN(达林顿)
ＭＪ45０２
9０Ｖ
３0A
２0０W
*
*
PＮＰ
MJ3０5５
6０Ｖ
１5A
11５W
*
*
ＮPN
MＪ2９55
60V
15A
１１5W
*
*
ＰNP
MN6５０
15０0V
６A
80W
*
*
ＮPＮ
BUX98A
４00Ｖ
３0A
21０Ｗ
*
＊
ＮPN
ＢUX84
８0０V
２Ａ
４0Ｗ
*
＊
NPＮ
BUＷ１３A
10０0V
１5Ａ
1５0W
*
*
ＮPN
BＵV48Ａ
450V
１5Ａ
1５0Ｗ
*
＊
ＮＰN
BＵＶ28A
225V
1０A
65W
*
＊
NＰN
BＵV2６
9０Ｖ
１4A
65Ｗ
＊
*
ＮＰN
BUT12A
４50V
10Ａ
１２５W
*
*
NPN
ＢUＴ11Ａ
1000V
５Ａ
100W
＊
*
ＮPN
BＵS14A
１00０V
30A
2５0W
＊
*
NＰN

ＢＤ6８1
100V
４A
40W
＊
*
NPN
BD24４
4５V
6A
６5W
＊
*
PNＰ
BD２４３
45V
6A
6５W
*
＊
NPN
BD2３8
10０V
２A
25W
*
*
PNＰ
BD237
10０V
2A
25Ｗ
＊
＊
NPＮ
BＤ1３8
60V
1.5A
12.5W
＊
*
PNＰ
BD１37
6０V
１.5A
１2.5W
*
*
NＰＮ
BD136
４５V
1.5A
12.5W
*
*
PNＰ
BD135
45V
1.5Ａ
１２．５W
*
*
NPN
ＢC5４7
5０Ｖ
0．2Ａ
0．5Ｗ
*
3００MHZ
ＮＰN
BＣ５46
8０V
0.２A
0.5W
*
*
NPＮ
BC３3８
5０V
0.8A
0.6Ｗ
＊
*
NPN
BC３３７
50V
０.8A
0．６Ｗ
＊
*
NPＮ
ＢＣ327
50V
０.８
０.6W
＊
*
ＰNP
BC307
50Ｖ
0.２AA
０．３W
*
＊
PNＰ

２SＣ1494
３6Ｖ
6A
40W
＊
１75ＭHZ
NPN
2SC1２２2
60V
0．1A
0．2５Ｗ
*
100MHZ
NPN
２SC116２
3５V
1.５A
1０Ｗ
*
*
NPＮ
２SC１0０8
8０V
0.7A
０.8Ｗ
*
5０MHＺ
ＮＰN
2SC9０0
30V
0.03A
0.25Ｗ
*
１00ＭHZ
NＰN
2SC８28
45V
0.０５A
0.2５W
*
*
NPN
２SC８15
６0V
0.２A
0．25W
*
*
NPN
2SＣ3８0
35V
0．03A
0．2５Ｗ
＊
＊
NPN
２SC１06
６0V
１.5Ａ
１5W
*
*
ＮPN
2ＳB1494
1２０V
２５A
120W
＊
*
PNP（达林顿)
2SB14２9
1８0V
15Ａ
１5０Ｗ
*
*
PＮＰ
2SB１4０0
12０V
6A
2５W
100０-0
＊
ＰNP(达林顿)
２SB137５
60V
3A
２W
*
*
ＰＮP
2SB１3３5
８0Ｖ
4Ａ
3０W
*
*
PNP
２ＳＢ1317
180V
１５A
1５0Ｗ
*
＊
PNP
