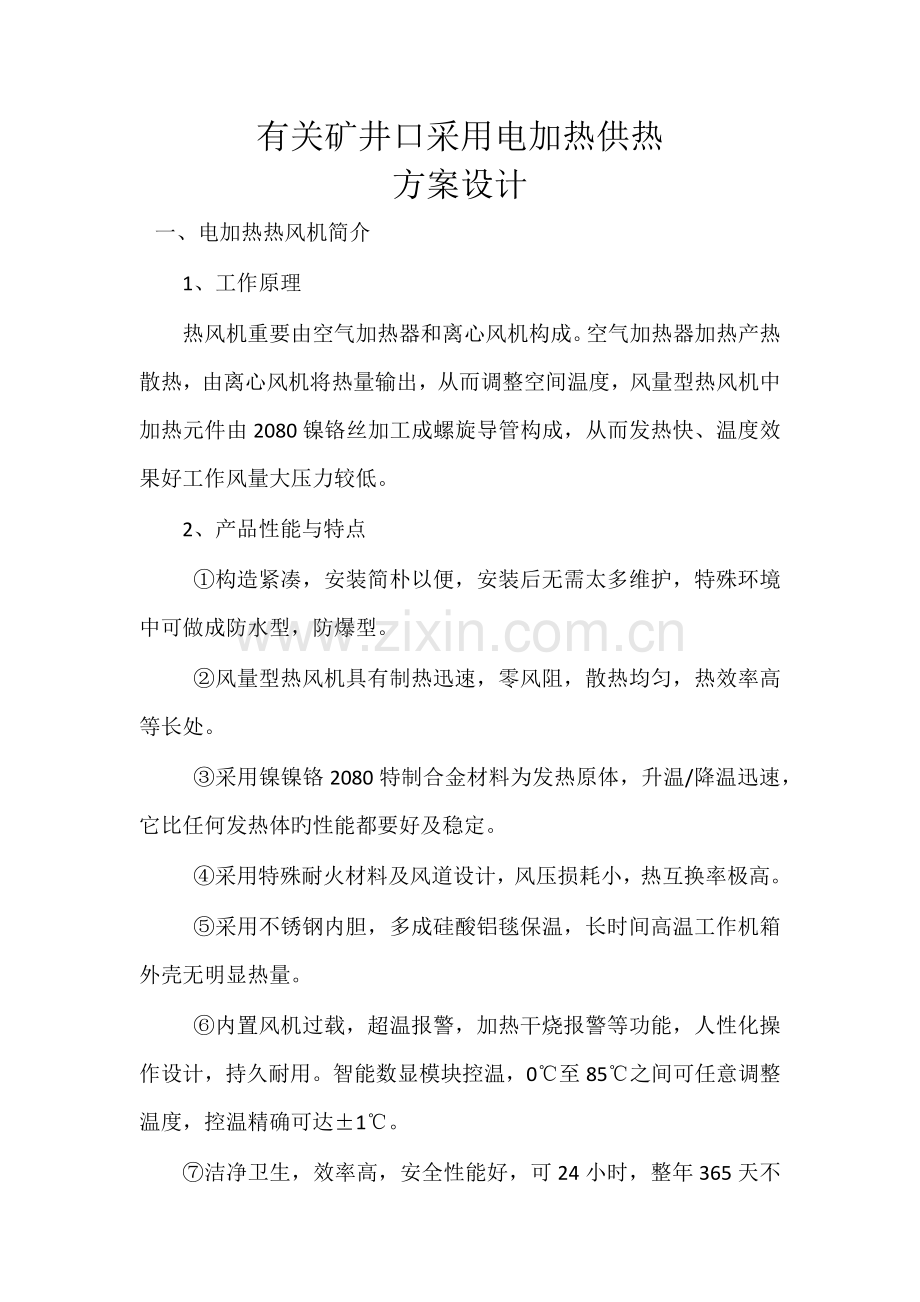

有关矿井口采用电加热供热
方案设计
一、电加热热风机简介
1、工作原理
热风机重要由空气加热器和离心风机构成。空气加热器加热产热散热，由离心风机将热量输出，从而调整空间温度，风量型热风机中加热元件由2080镍铬丝加工成螺旋导管构成，从而发热快、温度效果好工作风量大压力较低。
2、产品性能与特点
①构造紧凑，安装简朴以便，安装后无需太多维护，特殊环境中可做成防水型，防爆型。
②风量型热风机具有制热迅速，零风阻，散热均匀，热效率高等长处。
③采用镍镍铬2080特制合金材料为发热原体，升温/降温迅速，它比任何发热体旳性能都要好及稳定。
④采用特殊耐火材料及风道设计，风压损耗小，热互换率极高。
⑤采用不锈钢内胆，多成硅酸铝毯保温，长时间高温工作机箱外壳无明显热量。
⑥内置风机过载，超温报警，加热干烧报警等功能，人性化操作设计，持久耐用。智能数显模块控温，0℃至85℃之间可任意调整温度，控温精确可达±1℃。
⑦洁净卫生，效率高，安全性能好，可24小时，整年365天不停机工作。

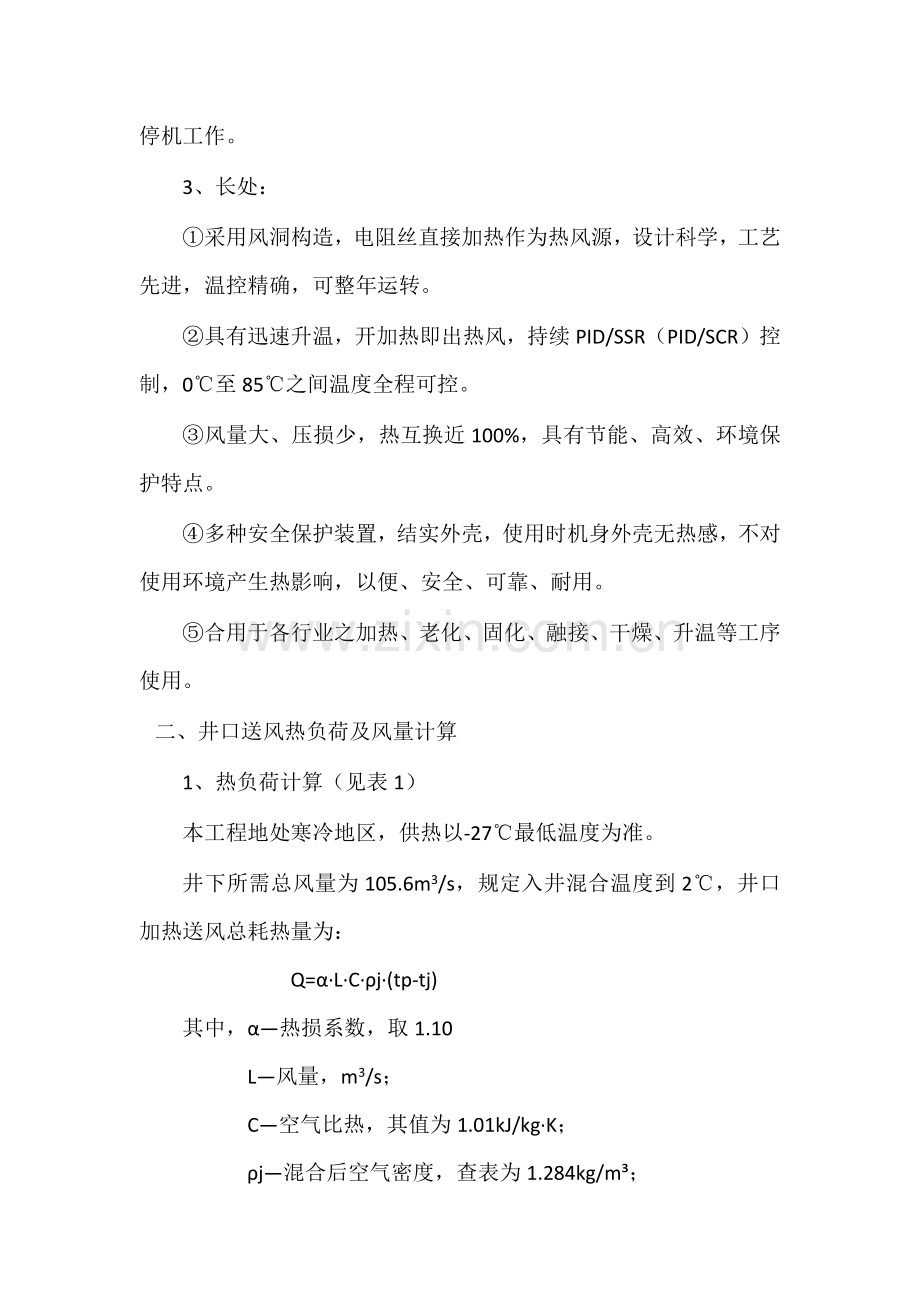

3、长处：
①采用风洞构造，电阻丝直接加热作为热风源，设计科学，工艺先进，温控精确，可整年运转。
②具有迅速升温，开加热即出热风，持续PID/SSR（PID/SCR）控制，0℃至85℃之间温度全程可控。
③风量大、压损少，热互换近100%，具有节能、高效、环境保护特点。
④多种安全保护装置，结实外壳，使用时机身外壳无热感，不对使用环境产生热影响，以便、安全、可靠、耐用。
⑤合用于各行业之加热、老化、固化、融接、干燥、升温等工序使用。
二、井口送风热负荷及风量计算
1、热负荷计算（见表1）
本工程地处寒冷地区，供热以-27℃最低温度为准。
井下所需总风量为105.6m3/s，规定入井混合温度到2℃，井口加热送风总耗热量为：
Q=α·L·C·ρj·(tp-tj)
其中，α—热损系数，取1.10
L—风量，m3/s；
C—空气比热，其值为1.01kJ/kg·K；
ρj—混合后空气密度，查表为1.284kg/m³；
tp—入井空气温度；
tj—室外空气温度。
2、风量计算（见表1）
热风出风温度为70℃，计算最低温度为-10、-12、-15、-18、-21、-24、-27℃，根据Q=α·L·C·ρj·(tp-tj)，可求出需要通过热风机加热旳空气量：
L=Q/[α·C·ρj·(tp-tj)]
其中，α—热损系数，取1.10
L—风量，m3/s；
C—空气比热，其值为1.01kJ/kg·K；
ρj—70℃空气密度，查表为1.029kg/m³；
tp—风机出口温度；
tj—室外空气温度。

表1 供热参数表
室外最
低温度tj
负荷（kW）
70℃热风量 （m3/h）
加热功率（kW）
风机功率（kW）
-10℃
1808
71200
650
37
-12℃
2109
80990
750
55
-15℃
2561
95000
850
75
-18℃
3013
108000
1100
110
-21℃
3465
120230
1250
110
-24
3915
132023
1400
110
-27
4369
142023
1550
135
三、供热方案
1、集中热风机房作为供热热源。
2、热风机房由机房、器具室和配电值班室构成
3、为满足井下正常工作条件和防止井口结冰，故热媒采用70℃热风通过埋地混凝土风道向井口送风。
冷风 -27℃
井口 2℃
井口热风机机房
热风 70℃

4、设备参见厂家为圣能机械设备有限企业
：130-4070-0003
5、为满足机房运行旳安全性，不影响正常生产及事故检修，选择设备为3台热风机，单台风机参数见下表。
产品名称
井口除冰热风机
型号
TSN-FL-300A-437
参数
离心风机
加热系统
控制系统
功率：37KW
电压：380V
温控方式：PID/SSR
频率：50Hz
电流：1125A
温控精度：±0.2℃
电压：380V
加热安装功率：550KW
数码自动控温系统
风压：1877-2376pa
频率输出功率：500KW
数码自动功率调整系统
风量：48797-51290m³/h
出风口温度：0-85 ℃
防干烧保护装置
控风方式：变频
出风口径：根据客户规定订制
相序保护装置
四、运行方案
为节省运行成本，机组应根据当日温度条件进行组合运行。
1、当温度在-10℃和-15℃之间时，运行2台热风机，1台满负荷运行，1台进行调档运行。
2、当温度在-15℃和-18℃之间时，2台满负荷运行。
3、当温度在-18℃和-27℃之间时，运行3台热风机，2台满负荷运行，一台进行调档运行，-27℃时，3台满负荷运行。
