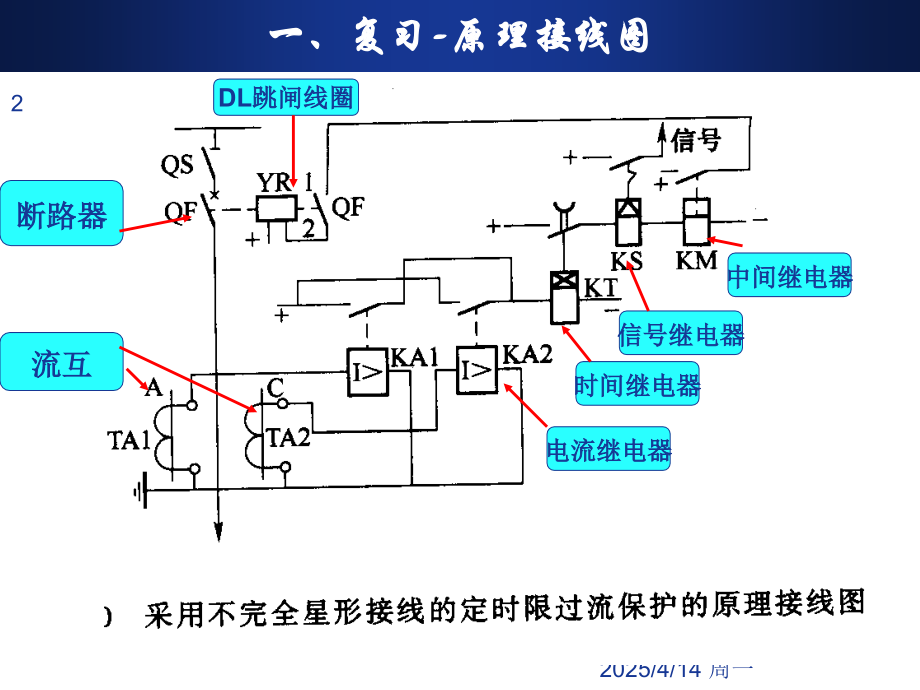

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,【,问题情境,1】,当你遇到这些问题时，该怎么办？,(1),变电所值班进行倒闸作业时，开关拒动，怎办？,(2),接触网发生短路故障，相应的馈线断路器没有跳闸，而是变压器二次侧的断路器跳闸,!,(3),用验电器验电则显示有电，但对应的电压表却没有显示？,2025/4/14 周一,2,断路器,流互,电流继电器,时间继电器,信号继电器,中间继电器,DL,跳闸线圈,一、复习,-,原理接线图,2025/4/14 周一,3,将上述原理图转换为二次展开图,一、复习展开接线图,2025/4/14 周一,4,所谓安装图，是供二次电路安装时使用的。安装图通常包括,屏面布置图,、,盘后接线图,和,端子排图,等。,相对标号法：,在本端子的端子处标记远端所连接的端子的号。如甲、乙两个端子用导线连接，用中断表示时，在甲端子旁标上乙端子的号，在乙端子旁标上甲端子的号。如果在某个端子旁没有标号，说明该端子是空着的，没有连接对象；如有两个标号，说明该端子有两个连接对象。,(,注：现场在采用相对标号法的同时，还在端子号上标注本端子号或本端子回路号,),二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,5,相对标号法实例讲解,(,实际联线,),二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,6,1,、屏面布置图,是用来表示各元件在盘面布置的位置，因此要标注各元件相互间的距离,以便于在盘面安装。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,7,2,、盘后接线图,是以展开图为依据绘制成的接线图，图中各元件的编号和展开图是相同。它标明了屏上各个设备的图形符号、顺序编号以及各个设备引出端子之间的连接情况和设备与端子排之间的连接情况，详细地表示各元件的连接方式，是安装配线的依据，是一种指导屏上配线工作的图。,设备符号图,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,8,二次展开图,盘后接线图,屏面接线图,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,9,盘后接线图的特点：,展开图阅读起来方便简单；盘后接线图的阅读却比较繁琐，但是这种图不是用来分析原理的，只是方便设备的安装，安装工对照盘后接线图逐条配线，不易出错，受到了现场的普遍欢迎,是变配电所安装调试和查找故障的必备图纸。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,10,3,、端子排图,端子是用以连接器件和外部导线的导电件，是二次接线中不可缺少的配件。屏内设备与屏外设备之间的连接是通过端子和电缆来实现的。许多端子组合在一起构成端子排，多数采用垂直布置方式，少数采用水平布置。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,11,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,13,应经过端子排连接的回路,屏内设备与屏外设备的连接、同一屏上各安装单位之间的连接以及为节省控制电缆需要经本屏转接的回路等，均应经过端子排。,屏内设备与直接接在小母线上的设备,(,如熔断器、电阻、隔离开关等,),的连接一般经过端子排。,各安装单位主要保护的正电源一般经过端子排，其负电源应在屏内设备之间接成环形，环的两端分别接到端子排。其他回路一般在屏内连接。,电流回路应经过试验端子。预告信号及事故信号回路和其他需要断开的回路，一般经过特殊端子或试验端子。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,14,(3),端子排的布置,端子排的配置应满足运行、检修，调试的要求，并尽可能与屏上设备的位置相对应。每一个安装单位应有独立的端子排。垂直布置时，由上而下。水平布置时，由左至右按下列回路分组顺序排列：,交流电压回路,(,不包括自动调整励磁装置的电流回路,),，按每组电压互感器分组，同一保护方式的电压回路一般排在一起。其中又按数字大小由上而下排列，再按,u,、,V,、,w,、,N,排列。,交流电流回路,(,不包括自动调整励磁装置的电流回路,),，按每组电流互感器分组。同一保护方式的电流回路一般排在一起，其中又按数字大小捧列，再按,u,、,V,、,w,、,N,排列。,信号回路，按预告、位置、事故信号分组。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,15,控制回路，按各组熔断器分组。每组里面先排正极性回路，由小到大；再排负极性回路，由大到小。,转接回路，先排本安装单位前转接端子，再排别的安装单位的转接端子。,当一个安装单位的端子过多，或一个屏上仅有一个安装单位时，可将端子排成组地布置在屏的两侧。,每一安装单位的端子排应编有顺序号，并应尽量在最后留,2-5,个端子作为备用。当条件许可时，各组端子排之间也宜留有,l-2,个备用端子。在端子排两端应有终端端子。室内、外端子箱的端子排列，亦应按交流电压回路、交流电流回路和直流回路等排列。,二、二次安装接线图基本知识,(P131-P136),2025/4/14 周一,16,分析电路原理,三、二次安装接线图的识图,二次展开图,屏面布置图,欲知图中元件装于何处,盘后接线图,欲知元件,各端子号,端子排图,欲知盘内与,盘外设备如何连接？,可完成安装、配线、查线、排除二次故障等工作,小,结,2025/4/14 周一,17,现场认图,三、二次安装接线图的识图,2025/4/14 周一,18,1,、下图采用相对标号法，请根据图中所标端子号，完成相应端子间线的连接。,(,注：直接在图上连线，且尽量避免连线间的交叉,),作业题,2025/4/14 周一,19,2,、按照右图绘制端子排图。,(,要求通过绘图掌握图中各种符号的含义。为学会看端子排图奠定基础,),作业题,20,下一讲,预 告,牵引变电所的交流自用电系统,
