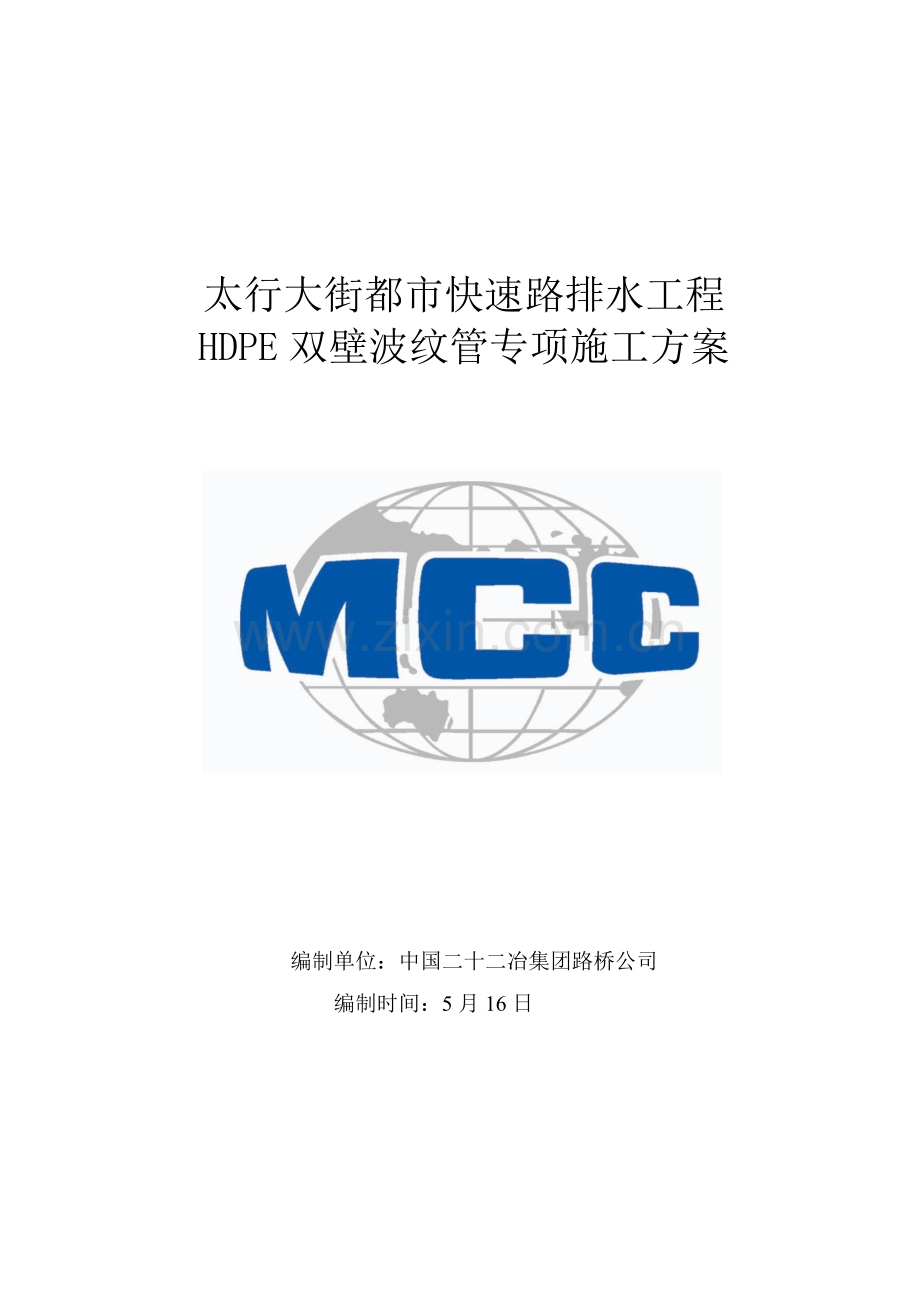

太行大街都市快速路排水工程
HDPE双壁波纹管专项施工方案

编制单位：中国二十二冶集团路桥公司
编制时间：5月16日

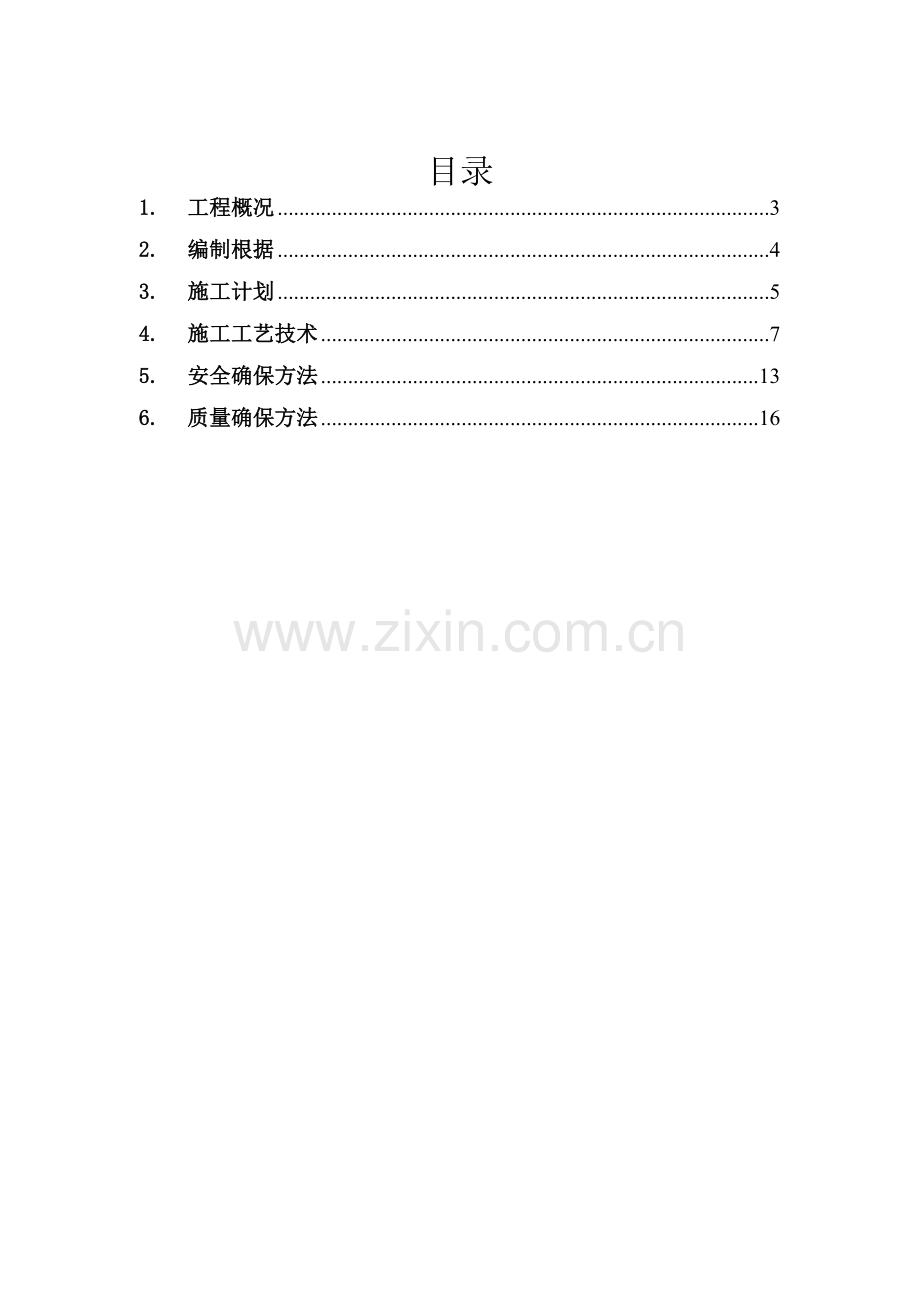

目录
1. 工程概况 3
2. 编制根据 4
3. 施工计划 5
4. 施工工艺技术 7
5. 安全确保方法 13
6. 质量确保方法 16

1. 工程概况
1.1工程概况：
本工程为石家庄市太行大街都市快速路系统工程第1合同段。太行大街位于河北省石家庄市高新开发区东侧，施工区域内多为农田。根本起点位于K0+000，终点为K9+400，根本长9.25Km（其中设立短链）。施工区域内采用HDPE双壁波纹管的雨、污水管道均采用本方案。
本工程排水管道分为污水管与雨水管道两种，在K0+000-K5+720范畴内，道路东侧为雨水管，西侧为污水管；在K5+720-K9+400范畴内，道路两侧均布置有雨水、污水管道。HDPE双壁波纹管工程量约为16805米，管径为DN400-DN600。
HDPE双壁波纹管广泛应用于许多发达国家市政雨、污水。HDPE双壁波纹管对比混凝土管道运输、安装方便，可减少劳动强度，以及工程投资。HDPE双壁波纹管是以高密聚乙烯为原料挤出成型生产的，此管含有耐腐蚀性好，绝缘性好，内壁光滑、流动阻力小，重量轻。耐冲击性强、不易破损等特点。
建设单位名称： 石家庄中冶基础设施投资有限公司
勘察单位名称： 石家庄市规划勘察测绘设计研究院
设计单位名称： 中冶京诚工程技术有限公司
监理单位名称： 重庆赛迪工程咨询有限公司
施工单位名称： 中国二十二冶集团公司
1.2水文地质：
场地地形较平坦，最大相对高差3.2米m，地貌上属于太行山山前冲击平原。区域内均未见地下水层和上层滞水，地勘报告建议可不考虑地下水作用。土层除人工填土外，重要由细粒土和粗粒土构成。
1.3施工环境及施工条件
现场采用原有道路作为临时便道，每隔1周进行道路维护，作业用电采用发电机供电，沟槽开挖验收后进行砂垫层或混凝土基础施工验收合格后即可进行管道施工。
1.4施工现场平面布置图

2. 编制根据
重要规范、规程、有关原则、图集，有关法规
序 号
规范、规程、原则、图集，法规等
编号
1
《给排水工程构筑物施工及验收规范》
GB50141-
2
《建筑工程施工质量验收统一原则》
GB50300-
3
《给水排水管道工程施工及验收规范》
(GB50268-)
4
《埋地聚乙烯排水管管道工程技术规程》
CECS164:
5
《聚乙烯双臂波纹管材》
GB/T19472.1-
6
《太行大街都市快速路系统工程施工组织设计》

7
《太行大街都市快速路系统排水工程专项方案》

8
《太行大街一标段岩土工程勘察报告》

10
《太行大街都市快速路系统工程图纸》

11
国家
中华人民共和国建筑法

12
中华人民共和国劳动法

13
建设工程质量管理条例

14
行业
建设工程施工现场管理规定
建设部令1991年第15号

3. 施工计划
3.1施工区域划分
本工程全线9.25公里分三个施工队施工，第一施工队（K0+000-K4+220）先行施工，现场含有施工条件时，第二、三施工队开始施工，每个施工队分三个施工段，流水作业，先施工第一施工段，再依次施工第二与第三段，累计9个施工段。每个施工段约为1公里。
第一施工队
第二施工段
第三施工段
第一施工段
第二施工段
第三施工段
第一施工段
第二施工段
第三施工段
第一施工段
第二施工队
第三施工队

序号
施工队
施工范畴
备注
1
第一施工队
K0+000-
K4+220

2
第二施工队
K4+220-
K5+720

K5+720-
K6+300

2
第三施工队
K6+300-
K9+400

3.2进度计划
施工
项目
时 间（70天）
1天
20天
30天
40天
50天
60天
70天
基坑开挖

基础施工

管道施工

基坑回填

3.3材料计划
序号
名称
型号
单位
数量
备注
1
HDPE双壁波纹管
DN400-DN600
米
16805

2
橡胶圈

个
2810

3
尼龙吊装带

副
6

4
木楔

个
1

5
润滑剂

桶
100

6
刷子

个
30

7
螺丝刀

个
10

8
方木
100*100
个
1000

9
手锤

个
10

注：临时用电在此不作计划详见道路施工组织设计。
3.4设备机具计划
序号
名称
型号
单位
数量
备注
1
8T吊车

台
3

2
倒链
2T
台
12

3
冲击式打夯机

台
6

4
龙门架

台
3

5
发电机
50KW
台
6

6
千斤顶
10T
台
12

测量设备：
序号
监测装置名称
数量
标定日期
备注
1
全站仪
1
．06.01
合格
2
水准仪
3
.08，20
合格

3.5劳动力计划
序号
名称
人数
备注
1
测量工
2

2
技术工
6

3
力工
100

4
起重工
6

4. 施工工艺技术
4.1技术准备
组织有关技术人员，认真审视图纸，做到图纸上有问题提前与设计联系并解决，有关施工原则、验收规范、质检部门及安全部门，档案部门的规定，按技术管理资料、安全管理资料，质量确保资料及验收评定资料三类资料编制或购置多个专用表格，施工前多个表格应备齐。
测量仪器必须有检定证书合格后方可使用，做好技术交底、安全交底，为工程的顺利进行做好准备。
4.2工艺流程
施工准备
管道垫层验收合格
铺管
管道接头施工
管道连接检查
压力实验
回填前最后检查
管沟回填

4.3重要施工办法
4.3.1施工测量
根据有关单位提供材料及现场提供位置状况对控制点及基坑中线进行复测，对管沟中心线及管道标高控制线进行测量放样，并将成果报送监理工程师核查，作为施工放样的根据。
4.3.2原材料验收及堆放
4.3.2.1材料验收
每批次进场材料要附带合格证及质量检查证明书，经自检合格后报请监理检查，按照有关频率进行见证抽样送甲方指定实验室检查。
(1)HDPE双壁波纹管验收：
管道进场检查：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并统计每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈规定。见证取样，送实验室检查并出具合格检查报告。
(2)接口胶圈
A. 承插式HDPE双壁波纹排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺点。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检查质量合格的检查报告，制造及出厂日期、自检统计，厂质检部门签章。产品达成现场后，应见证取样，送实验室检查并出具合格检查报告，密封橡胶圈的硬度、压缩率和抗拉力，其值不应不大于出厂合格原则。
B.弹性密封胶圈由厂家供应并符合下列规定：
弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺点；
橡胶圈的邵氏硬度宜采用50±5；伸长率不不不大于400%；拉断强度应不不大于16MPa。
4.3.2.2材料吊装与存储
（1）吊装
吊装采用尼龙吊装带，严禁扔、拉管道。卸装管道时，管道放在方木上，方木应距管端600mm。如果管太低则应在管道的中间增加2-3排方木避免管道弯曲。
吊装过程中要轻拿轻放，避免损伤管壁。

（2）存储
管道要放在稳固的地上并设立木垫块，管道和地面间距为200mm左右。HDPE放在室外时要覆盖塑料薄膜避免阳光直射，其它配套部件要寄存于室内。管道寄存区域要远离施工活动区域。
4.3.2管道施工
承插式柔性接口HDPE双壁波纹管
4.3.2.1砂垫层基础：在槽底铺设设计规定厚度的砂垫层，采用水密法，用平板振动夯扎实1-2遍。扎实平整后，测中心线，并应预留沉降量。垫层宽度和深度必须严格控制，管道安装及闭水完毕后，施工C2部分砂垫层基础，施工中要确保管道包角的角度。并在管道两侧每隔1米，管两侧设立木楔避免回填过程中管产生移动，中粗砂垫层与管座应密实，管底面必须与中粗砂垫层与管座紧密接触。
4.3.2.2铺管
（1）管道基础验收合格后方可进行铺管作业，吊装采用8T汽车吊，站位距离坑边3m以外，吊具采用尼龙吊装带，吊装位置距离管道边口500mm左右，吊装角度详见下图。吊装时要避免碰撞。施工时按照图纸规定，先拟定沉泥井位置，遵照此原则将管道按照长度预先排设管道位置并放出每节管道的位置线，调节检查井位置。
（2）工作坑挖设：在接口处挖设工作坑，承口前不不大于等于600mm，承口后超出斜面长，两侧不不大于管径，深度不不大于等于200mm，确保操作阶段管子承口悬空。
将含有条件管道放置于沟槽内以下图：

4.3.2.3安装
(1)稳管：安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为避免滚管，应在管两侧适宜加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调节，确保管道纵断面高程及平面位置精确。每节管就位后，应进行固定，以避免管子发生位移。稳管时，先进入管内检核对口，减少错口现象。管内底高程偏差在±10mm内，中心偏差不超出10mm，相邻管内底错口不不不大于3mm。
(2) 对口
A. 清理管膛、管口：将承插口内的全部杂物予以去除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。
B. 清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。
C. 插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得不不大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。胶圈放置在管道插口段第一种波纹凹槽内。
D.顶装接口
a.顶装接口时，采用龙门架，对口时应在已安装稳固的管子上拴住吊装带，在待拉入管子承口处架上后背横梁，用吊装带和倒链连好绷紧对正，两侧同时拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况。
b.安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入状况，如发现滚入不均匀，应停止顶、拉，用凿子调节胶圈位置，均匀后再继续顶、拉，使胶圈达成承插口的预定位置。
d.管道安装应特别注意密封胶圈倒链拉入法安管见下图：

E. 检查中线、高程：每一管节安装完毕后，应校对管体的轴线位置与高程，符合设计规定后，即可进行管体轴向锁定和两侧固定。
F. 用探尺检查胶圈位置：检查插口推入承口的位置与否符合规定，用探尺伸入承插口间隙中检查胶圈位置与否对的。
G. 锁管：铺管后为避免前几节管子的管口移动，可用尼龙绳和倒链锁在背面的管子上。锁管示意见下图：
4.3.3闭水实验
详见专项施工方案。
4.3.4管沟回填
详见排水工程施工方案。
5. 施工安全确保方法
5.1．危险源点：基坑坍塌、机械伤害、坠落、物体打击、场内交通、吊装
5.2.安全防止方法：
(1)在危险区挂宣传画、色标、标牌及标语，多个防护部位防护到位。多个标牌应挂齐，并挂在醒目的位置处。管沟每200m设立人行安全爬梯，管沟靠近临时便道一侧设立栏杆(脚手架搭设），其它临边设立安全警示旗，并且悬挂安全警示标志
(2)设立必须的安全活动日，在班前班后、会上会下检查安全生产状况，对职工进行经常的安全教育和安全宣传活动。
(3)凡进入现场人员需要进行三级安全生产的教育，教育后并且通过考试合格后办理入场证方能准许进入其操作岗位。进入现场人员必须持入场证且合理佩戴安全帽，穿防滑鞋。坑边作业要设安全绳，人员需要系安全带。
(4)对车辆驾驶等特殊工种的工人施工中严格恪守各项操作规程，严禁违章指挥和违章操作。对机械设备的使用需要做到持证作业，挂牌负责，定机定人操作并且定时检查、保养，以确保使用安全。，全部进场机械必须进行严格的检查，确保机械设备完好。机械作业半径内严禁站人对于动火作业需开动火证。
(5)夜间施工配备足够照明，施工便道以及施工作业点做到不留盲点。
(6)加强基坑监测，发现问题及时能报各施工方，并会同维护单位做好应急解决。当施工时发现土壤有裂缝、落土或滑动现象时，应采用加固方法或排除险情后再施工。
(7)运输道路应平整坚实，坡度和转弯半径应符合有关安全规定。场内临时便道限速20Km/h。交叉路口施工时，提前修筑好临时便道，断开交叉路口时，设立安全警示牌。
5.3 HDPE双壁波纹管安装安全应急方法：
5.3.1沟槽稳定安全应急方法：
详见沟槽开挖专项安全方案。
5.4雨季施工确保方法
雨天不适宜进行接口施工，如需施工时，应采用防雨方法，确保管口及接口材料不被雨淋。
5.4.1人员布署：
成立雨期施工领导小组，负责安排、管理检查雨期施工和防汛工作；
组长：李超群
组员：张永智、刘旭良
抢险队：由分包单位构成100人的抢险队由领导小组组织调动。
其中张永智负责天气状况信息收集，并及时告知组长。组长负责组织应对雨期施工。
加强员工教育，使全员防汛、做好雨期施工准备进一步员工的内心。从根本上杜绝麻痹大意思想的存在，消亡存在员工内心的消极思想。在每七天的安全例会上，进行必要的教育。
5.4.2现场布署：
雨季来临时，随时做好沟槽排水及管道避免漂浮准备。
5.4.2.1沟槽
在强降雨到来时，雨季领导小组必须设专人值班，加强巡察，观察施工现场，并做好统计，发现险情及时组织抢险队人员抢险；雨季来临之前，检查好排水设施，组织好抢险人员，并对职工宿舍、食堂、机具、料场防雨棚等临时设施进行检查，确保雨季施工安全。
雨季期间，各分包单位必须定时清理各自所辖区域内的临时集水井、沟槽内排水沟的畅通，当雨水天气到来前提前铺设好排水泵以及排水管道，以确保雨后能在较短的时间排出积水。基坑上口设立止水埝，并挖明沟排水，避免水浸泡基坑上边。
5.4.2.2管道
将符合回填条件的中粗砂状在尼龙编织袋中，堆放在基坑禁载区外，在有雨天来临前放置在未回填的管道上，避免管道漂浮。待达成回填条件时直接将尼龙袋中砂倒入沟槽内。
5.4.3检查工作
对施工现场进行全方面检查，重要检查部位：
基坑边坡：与否有排水沟、止水埝，边坡与否有漏水状况。雨季施工领导小组定时（一种星期以及雨后）检查，如护坡有异动，必须告知工程经理和总工采用对应解决方法，同时停止一切坑底施工作业。
管道：未回填管道上与否有砂袋、侧向与否有木楔限位。
露天机械设备：必须做到上有防雨棚下有垫。检查好电盘箱、电线接头的防护装置，避免因雨水侵蚀造成短路，并认真检查接零接地等保护装置。
大型机械设备要放置于硬质路面上，避免陷入地面。
5.4.4统计工作
委派专人收听天气预报，做好天气统计，及时掌握天气变化状况，及早做好防备工作，调节施工布署。
5.4.5物资准备
序号
材料名称
单位
数量
备注
1
污水泵
台
6
雨季施工抢险用
2
排水管
m
200

3
塑料布
m2
6000

4
草帘袋
个
200
雨季施工抢险用
5
铁锹
把
80

6
雨靴
双
100

7
雨衣
件
100

8
尼龙编织袋
个
1000
避免管道漂浮
5.4.6安全施工方法
5.4.6.1现场使用的电器设备，配电箱、等都设有防护棚，施工完后及时断电关闸，做好多个施工设备，接地检查，确保设备不漏电，如果发现问题应及时检修。
5.4.6.2雨季使用的手持电开工具的外壳、电源线、插头等要从严检查，使用电器必须戴好绝缘手套，穿好绝缘鞋，避免触电。
5.4.6.3在大风大雨后，要及时加强对机、电、架的检查，发现问题及时解决。
5.4.7技术确保方法
5.4.7.1项目部应认真进行现场准备、技术准备和材料准备，确保各项工作满足雨期施工的规定。
5.4.7.2技术人员在雨季施工前应结合本工种的雨期施工特点，做好技术交底，在作业前向工人交代清晰，做好雨期施工的中间检查，确保各项工作有续进行。
5.4.7.3严格执行规范和工艺原则规定，作好工种自检、工序交接检。
5.4.7.4做好雨季施工的中间检查，确保施工各项工作的确保能力达成规定。
5.4.8雨季抢险预案
5.4.8.1基坑护坡失稳：
（1）现象：当碰到罕见暴雨时，基坑边沿受大雨冲蚀、浸泡可能产生基坑边坡滑坡现象。
（2）预案：当大雨及以上恶劣天气来临前，各施工单位必须将基坑边沿的材料、工具等收起，避免损失。防汛小组及抢险队员进入准备状态，待命。
当基坑出现滑坡后，立刻将滑坡边沿用塑料布覆盖，避免雨水浸泡造成更大面积的滑坡，在覆盖时，操作人员必须腰系安全绳，后部两人拽绳，避免操作员滑落。
雨停后，根据塌方面积拟定人工或机械清理。
5.4.8.2管道漂浮：
预案：当大雨及以上恶劣天气来临前，各施工单位将砂袋放置于未回填管道上方。
5.4.8.3排水不畅：
（1）日常组织人员定时清理，确保排水沟和下水管道畅通。
（2）当碰到暴雨形成排水不畅时，立刻组织人员用污水泵向沟槽四周排水。
6. 管道安装质量确保方法
7.1. 严禁扰动槽底土壤，不得受水浸泡或受冻。
7.2. 管材不得有裂缝、破损。
7.3. 管道基础必须垫稳，管底坡度不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物。
7.4. 闭水实验必须满足设计和规范规定。
7.5. 在管顶以上500mm之内，不得回填不不大于100mm的土块及杂物。
7.6．允许偏差项
（1）砂平基及管座允许偏差应符合表1-42的规定。

（2）安管允许偏差应符合表1-43的规定。

8.成品保护
8.1 管道回填土时，应避免管道中心线位移或损坏管道，管道两侧用人工同时回填，直至管顶0.7m以上，在不损坏管道的状况下，可用冲击式打夯机。
8.2管线留口端要用彩条布包好，避免泥土、杂物进入管内，待重新施工时撤除彩条布。必要时也可砌砖进行封堵。
