钢结构
常用构件代号及相关知识

编著：李良雨
编制日期：二〇一九年一月

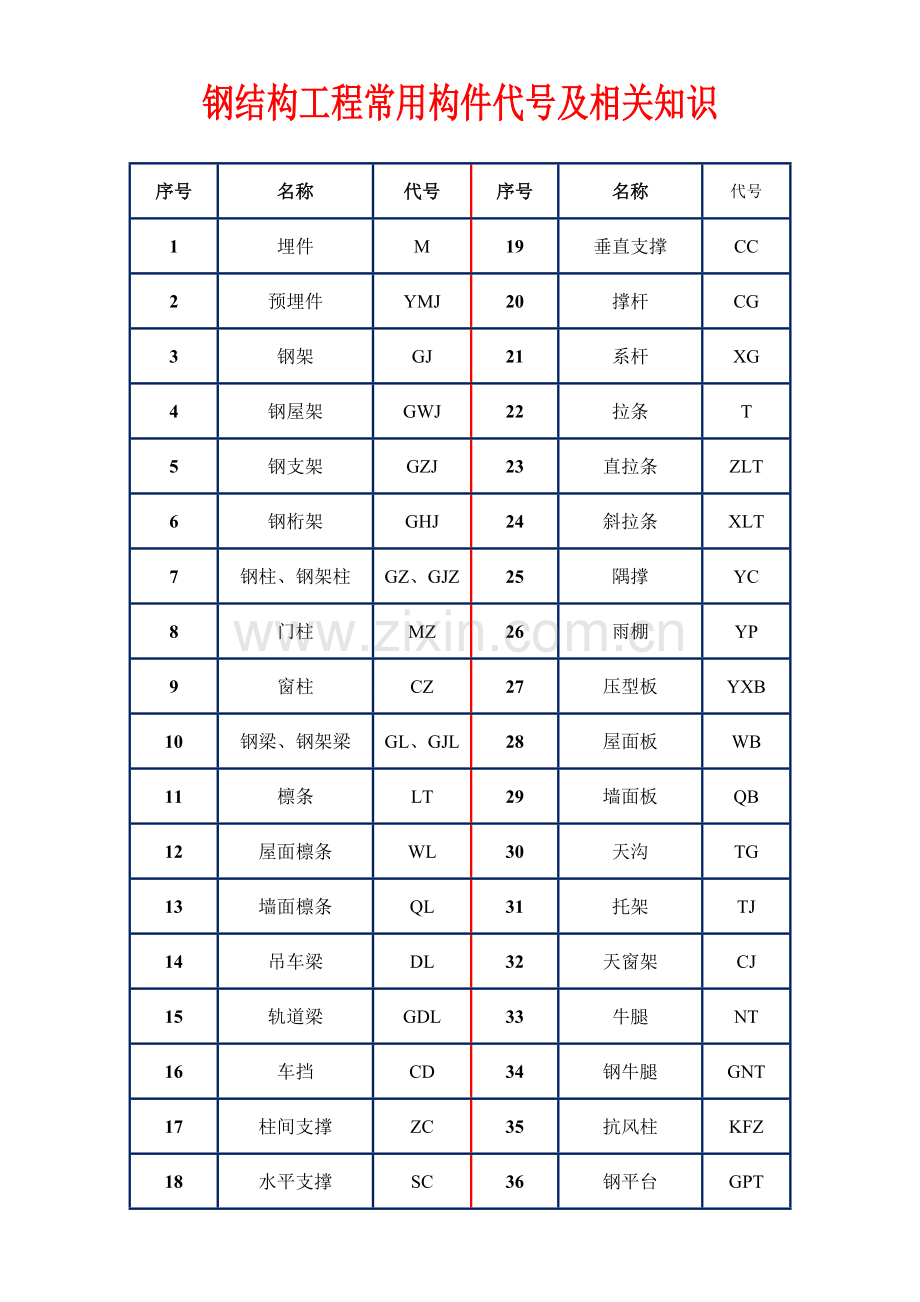

钢结构工程常用构件代号及相关知识

序号
名称
代号
序号
名称
代号
1
埋件
M
19
垂直支撑
CC
2
预埋件
YMJ
20
撑杆
CG
3
钢架
GJ
21
系杆
XG
4
钢屋架
GWJ
22
拉条
T
5
钢支架
GZJ
23
直拉条
ZLT
6
钢桁架
GHJ
24
斜拉条
XLT
7
钢柱、钢架柱
GZ、GJZ
25
隅撑
YC
8
门柱
MZ
26
雨棚
YP
9
窗柱
CZ
27
压型板
YXB
10
钢梁、钢架梁
GL、GJL
28
屋面板
WB
11
檩条
LT
29
墙面板
QB
12
屋面檩条
WL
30
天沟
TG
13
墙面檩条
QL
31
托架
TJ
14
吊车梁
DL
32
天窗架
CJ
15
轨道梁
GDL
33
牛腿
NT
16
车挡
CD
34
钢牛腿
GNT
17
柱间支撑
ZC
35
抗风柱
KFZ
18
水平支撑
SC
36
钢平台
GPT

钢结构相关知识

■钢结构有哪些类型？
钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。按不同分类标准分类如下：
一、钢结构按用途包括四个类型：高耸钢结构、板壳钢结构、工业厂房钢结构、轻型钢结构。
二、按照应用领域的不同，钢结构可以分为设备钢结构、建筑重钢结构、建筑轻钢结构、桥梁钢结构、空间钢结构等五大类。

■钢结构工程需要用到哪些材料？
钢结构工程需要用到的材料很多，普通钢材几乎都会用到。根据设计要求不同，所用材料也不尽相同。
一般的钢结构工程所使用的材料大致包括以下几个方面：
1、钢结构工程首先要在基础上进行预埋，预埋件分为预埋钢板和预埋螺栓两种，预埋螺栓也就是地脚螺栓，地脚螺栓使用的是Q235B的圆钢，根据设计要求其直径有大有小。
2、钢柱、钢梁、柱底板、钢梁连接板、柱梁连接板等等，这些部件均使用钢板加工而成，它的材质要根据设计要求来定。
3、次钢构，抗剪键（柱底）、檩条（墙面、屋顶）、女儿柱（墙面）、雨棚（墙面）、天沟（墙面、屋顶）、彩钢瓦（墙面、屋顶）等等。
4、作为支撑用的材料：圆钢、钢管、焊管、套管、角钢等等。
5、作为构件连接的材料：普通螺栓、高强螺栓、花篮螺栓等。
6、屋面墙面围护使用压型板、夹芯板等，彩板配件包边包角及门窗之类。
7、防腐材料：环氧富锌底漆、聚氨酯调和面漆、稀释剂、镀锌自喷漆等。
8、防火涂料：分为厚型防火涂料、薄型防火涂料、超薄型防火涂料。
9、密封材料：发泡剂、密封胶等
10、辅助材料：压型钢板支架、铆钉、自攻钉等。

■普通钢材的材质有哪些种类？
钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种钢材多样，其主要方法有如下七种：
　　1、钢材按品质分类
　　(1) 普通钢（P≤0.045%，S≤0.050%）
　　(2) 优质钢（P、S均≤0.035%）
　　(3) 高级优质钢（P≤0.035%，S≤0.030%）

2.、按化学成份分类
　　(1) 碳素钢：钢材a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。
(2) 合金钢：a.低合金钢（合金元素总含量≤5%）；b.中合金钢（合金元素总含量＞5~10%）；c.高合金钢（合金元素总含量＞10%）。

3、综合钢材材质分类：
(1)普通钢
a.碳素结构钢：(a) Q195；(b) Q215(A、B)；(c) Q235(A、B、C)；(d) Q255(A、B)；(e) Q275。
b.低合金结构钢
c.特定用途的普通结构钢
(2)优质钢（包括高级优质钢）
①.结构钢：(a)优质碳素结构钢；(b)合金结构钢；(c)弹簧钢；(d)易切钢；(e)轴承钢；(f)特定用途优质结构钢。
②.工具钢：(a)碳素工具钢；(b)合金工具钢；(c)高速工具钢。
③.特殊性能钢：
(a)不锈耐酸钢；(b)耐热钢；(c)电热合金钢；(d)电工用钢；(e)高锰耐磨钢

■常用钢板的厚度有哪些规格？
钢板是用钢水浇注，冷却后压制而成的平板状钢材。是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
钢板按厚度分，薄钢板<4毫米（最薄0.2毫米），中厚钢板4~60毫米，特厚钢板60~115毫米。
钢板按轧制分，分热轧和冷轧。
薄板的宽度为500~1500毫米；厚的宽度为600~3000毫米。薄板按钢种分，有普通钢、优质钢、合金钢、弹簧钢、不锈钢、工具钢、耐热钢、轴承钢、硅钢和工业纯铁薄板等；按专业用途分，有油桶用板、搪瓷用板、防弹用板等；按表面涂镀层分，有镀锌薄板、镀锡薄板、镀铅薄板、塑料复合钢板等。
钢板一般有三种规格：厚钢板、薄钢板、扁钢。其规格用符号“—”和宽度*厚度*长度的毫米数表示。
如—300*10*3000表示宽度为300mm，厚度为10mm，长度为3000mm的钢板。
厚钢板：厚度大于4mm，宽度600~3000mm，长度4~12m；
薄钢板：厚度小于4mm，宽度500~1500mm，长度0.5~4m；
扁钢 ：厚度4~60mm，宽度12~200mm，长度3~9m。
常用钢板的厚度有以下规格：
0.2；0.25；0.3；0.35；0.4；0.45；0.5；0.55；0.6；0.7；0.75；0.8；0.9；1.0；1.1；1.2；1.25；1.4；1.5；1.6；1.8；2.0；2.2；2.5；2.8；3.0；3.2；3.5；3.8；4.0；4.5；5.0；5.5；6.0；7.0；8.0；9.0；10；11；12；13；14；15；16；17；18；19；20；21；22；23；24；25；26；27；28；29；30；32；34；36；38；40；42；44；46；48；50；52；54；56；58；60

■普通焊条的种类和规格有哪些？
焊条分类：（E代表焊条的意思）
J代表结构钢焊条、 Z代表铸铁焊条 、T代表特种焊条、 D代表堆焊焊条 、G代表铬不锈钢焊条、 A代表不锈钢焊条。
焊条是最常用的焊接材料，根据不同用途和性能，焊条可分为9类。
① 结构钢焊条(普通低合金钢也包括在此类)：这类焊条的熔敷金属，在常温自然环境中具有一定的机械性能。
② 钼和铬钼耐热钢焊条：这类焊条的熔敷金属，具有不同程度的高温工作能力。
③ 不锈钢焊条：这类焊条的熔敷金属，在常温、高温或低温中具有不同程度的抗大气腐蚀性介质的腐蚀能力和一定的机械性能。
④堆焊焊条：这类焊条专门用于金属表面的堆焊，其熔敷金属在常温和高温中具有一定程度的耐不同类型磨损或腐蚀等性能。
⑤低温焊条：这类焊条的熔敷金属，在不同的低温介质条件下，具有一定的低温工作能力。
⑥ 铸铁焊条：这类焊条专门用作焊补或焊接铸铁。
⑦镍及镍合金焊条：这类焊条用于镍及铝合金的焊接、焊补或堆焊。某些焊条还可用于铸铁焊补及异种金属的焊接。
⑧铜及铜合金焊条：这类焊条用于铜及铜合金的焊接、焊补或堆焊。某些焊条可用于铸铁焊补及异种金属的焊接。
⑨铝及铝合金焊条：这类焊条用于铝及铝合金的焊接、焊补或堆焊。

焊条直径分类
直径1.6㎜，焊芯长度200㎜~250㎜。
直径2.0㎜，焊芯长度250㎜~350㎜。
直径2.5㎜，焊芯长度250㎜`350㎜。
直径3.2㎜，焊芯长度350㎜~450㎜。
直径4.0㎜，焊芯长度350㎜~450㎜。
直径5.0㎜，焊芯长度350㎜~450㎜。
直径5.6㎜，焊芯长度450㎜~700㎜。
直径6.0㎜，焊芯长度450㎜~700㎜。
直径6.4㎜，焊芯长度450㎜~700㎜。
直径8.0㎜，焊芯长度450㎜~700㎜。

■钢结构焊缝有哪些要求？
《GB/T3323-2005　金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射线照相时，根据焊缝缺陷的性质和数量,将该焊缝的质量分为四级：
（1） Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣.
（2） Ⅱ级焊缝：内应无裂纹、未熔合和未焊透.
（3） Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.
（4） 焊缝缺陷超过Ⅲ级者为Ⅳ级.
根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。四条原则如下：
1　在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为:
1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级;
2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2　不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。
3　重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
4　不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:
1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级;
2)对其他结构，焊缝的外观质量标准可为三级。

■钢结构焊接质量缺陷有哪些？
焊缝缺陷指焊接过程中产生于焊缝金属或附近热影响区钢材表面或内部的缺陷。常见的缺陷有裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透（图3.9）等；以及焊缝尺寸不符合要求、焊缝成形不良等。裂纹是焊缝连接中最危险的缺陷。产生裂纹的原因很多，如钢材的化学成分不当；焊接工艺条件（如电流、电压、焊速、施焊次序等）选择不合适；焊件表面油污未清除干净等。

■钢结构构件的连接方式有哪些？
钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等。
焊接连接是现代钢结构最主要的连接方法。其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。
铆钉连接的制造有热铆和冷铆二种方法。热铆是由烧红的钉坯插入构件的钉孔中，用铆钉枪或压铆机铆合而成。冷铆是在常温下铆合而成。在建筑结构中一般都采用热铆。铆钉连接由于构造复杂，费钢费工，现已很少采用。但是铆钉连接的塑性和韧性较好，传力可靠，质量易于检查，在一些重型和直接承受动力荷载的结构中，有时仍然采用。
螺栓连接分普通螺栓连接和高强度螺栓连接两种。高强度螺栓连接的优点是施工方便，对构件的削弱较小，可拆换，能承受动力荷载，耐疲劳，韧性和塑性好，包含了普通螺栓和铆钉连接的各自优点，目前已成为代替铆接的优良连接形式。
轻钢结构的紧固件连接 ：在冷弯薄壁型钢结构中经常采用自攻螺钉、钢拉铆钉、射钉等机械式紧固件连接方式，主要用于压型钢板之间和压型钢板与冷弯型钢等支承构件之间的连接。

■钢结构使用螺栓有哪些种类？
螺栓按照性能等级分3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8级以上螺栓材质为低碳合金钢或中碳钢并经过热处理(淬火、回火)，通称为高强度螺栓，8.8级以下（不含8.8级）通称为普通螺栓。
螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和材质的屈强比。
等级越高，强度越大，价格也越高。根据螺栓的作用选择不同的等级，比如普通连接用的，和受力的应该选择不同的螺栓，这样才能经济实用。
材质就是制造螺栓的材料，材料不一样，力学性能不一样。

例如，性能等级4.6级的螺栓，其含义是：
1、螺栓材质公称抗拉强度达400MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度达400×0.6=240MPa级

性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级；
  2、螺栓材质的屈强比值为0.9；
  3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
  强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa
8.8 公称抗拉强度800N/mm2 公称屈服强度640N/mm2
一般的螺栓是用"X.Y"表示强度的，
X*100=此螺栓的抗拉强度，
X*100*（Y/10）=此螺栓的屈服强度
（因为按标识规定：屈服强度/抗拉强度=Y/10）

■钢结构高强度螺栓的类型有哪些？
常用的高强度螺栓有大六角头高强度螺栓和扭剪型高强度螺栓两种类型。
1、大六角头高强度螺栓：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。大六角头高强度螺栓施加预拉力的工具有电动、风动扳手及人工特制扳手。
2、 扭剪型高强度螺栓：扭剪型高强度螺栓的尾部连着一个梅花头，梅花头与螺栓尾部之间有一沟槽。当用特制扳手拧螺母时，以梅花头作为反拧支点，终拧时梅花头沿沟槽被拧断，并以拧断为准表示已达到规定的预拉力值。

■螺栓的规格型号有哪些？
螺栓分为普通螺栓和高强螺栓两种。
螺栓按照性能等级分3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8级以上螺栓材质为低碳合金钢或中碳钢并经过热处理(淬火、回火)，通称为高强度螺栓，8.8级以下（不含8.8级）通称为普通螺栓。
其规格型号如下：
一、螺栓规格分别为：M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42、M48、M52等。
二、螺栓型号分别为：
1. M10规格长度分别为：30、35、40、50、60、70、80、90、100。
2. M12规格长度分别为：30、40、50、60、70、80、90、100、110、120、130、140、150.
3. M14规格长度分别为：30、40、50、60、70、80、90、100、110、120.
4.M16规格长度分别为：35、40、45、50、55、60、70、75、80、90、100、110、120、130、140、150、180、200、210、220、230、240、250、260、270、280、290、300、320、340、350、360、380、400、420.
5.M18规格长度分别为： 40、50、60、70、75、80、90、100、110、120、150、160、170、180、190、200、210、240、250、260、280、300、380。
6.M20规格长度分别为： 40、50、60、65、70、75、80、85、90、100、110、120、130、140、150、160、190、200、220、240、260、280、300、310、320、330、340、350、360、380、400、410、420、450、480.
7. M22规格长度分别为： 50、60、65、70、80、85、90、100、120、150、160、190、200、280、360、380、400、410、420。
8. M24规格长度分别为： 50、60、70、75、80、90、100、110、320、340、360、380、400、420、480.
9. M27规格长度分别为： 50、60、70、80、90、100、110、120、130、140、150。
10. M30规格长度分别为： 60、70、75、80、90、100、110、120、380、390、400、410.

■如何确定使用螺栓的长度？
螺栓选用的简易计算方式：
L=L1+ΔL
式中L=螺栓公称长度
L1=连接板层的总厚度
ΔL=附加长度
按下表计算：
直径
M12
M16
M20
M22
M24
M27
M30
ΔL
25
30
35
40
45
50
55
例：某钢结构工程的屋面钢梁采用2-3节进行组装拼接，设计钢梁连接板厚度为
20mm，钻孔尺寸为M24，应选用何种规格螺栓？
【解答】：根据上述公式，即求出L的长度
已知：L1=20×2=40（mm），即连接板的总厚度。
钻孔尺寸为M24，需用M20螺栓。
又根据上面附加长度表，M20螺栓ΔL=35
故：L=40+35=75（mm）
根据计算结果，该钢梁连接螺栓应选用M20螺栓，且螺栓长度应为75mm。

■常用铆钉的规格型号有哪些？
常用的有半圆头、平头、半空心铆钉、实心铆钉、沉头铆钉、抽芯铆钉、空心铆钉，这些通常是利用自身形变连接被铆接件。（一般小于8毫米的用冷铆，大于的用热铆。）铆钉是在铆接中，利用自身形变或过盈连接被铆接件的零件。铆钉种类很多，而且不拘形式。
拉铆钉，国标标为抽芯铆钉，又称哈克拉铆钉或哈克（HUCK）螺栓，是利用胡克定律原理，用拉铆钉专用设备将2个结合件夹紧后，将套入的环状套环（或称不带螺纹的螺帽）的金属挤压并充满到带有多条环状沟槽的栓柱的凹槽内，使套环与栓柱严密结合的一种紧固方式。
现在市场上常见的抽芯铆钉型号/规格包括：2.4、3.2、4、4.8、5、6.4六个系列，抽芯铆钉长度为22mm、25mm、30mm、40mm、50mm、60mm等。
2.4、3.2、4、4.8、5、6.4指的是钉体公称直径。

■钻尾自攻螺钉的规格型号有哪些？
钻尾自攻自钻螺丝，又称“钻尾螺丝”“钻尾螺钉”“自钻螺丝”，北方人称为“燕尾螺丝”。该类螺丝可根据用途、材料、形状分为不同的种类。根据材质可分为：钢材1022A，不锈铁410，不锈钢304。这种螺丝带有钻尾尖,尖部像麻花钻头而得名,在装配时螺钉能自行钻出中心孔子,然后借助于临近的螺纹部分在载体上孔内自攻挤削出与之配合的螺纹,故称为自钻自攻螺丝。

其直径系列如下：
1.5，1.9，2.2，2.9，3.3，3.5，3.9，4.2，4.8，5.5，6.3，8，9.5。
丝杆长度分别为：10mm~150mm。

■钢结构工程中的钢柱有哪些类型？
目前钢结构工程施工中较为常用的钢柱可分为三类：钢管柱、型钢柱、箱型柱。
钢管柱是用不同直径及厚度的焊管（或无缝钢管）加工而成。
型钢柱是用不同类型的型钢（如工字钢、槽钢等）加工而成，常用的型钢柱为H型钢，它是用不同厚度的钢板经过焊接加工而成。
箱型柱是由钢板及内支撑构件焊接拼装而成，因形状为矩形，故称之为箱型。
■钢结构工程中常用型钢有哪些种类？
钢结构工程中常用的型钢有以下几种：
① 角钢、②槽钢、③工字钢、④方管、⑤圆管、⑥H型钢、⑦C型钢、⑧Z型钢、⑨扁钢、⑩压型金属板。
■H型钢有哪些种类？
H型钢分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢。
H型钢=h×b×t1×t2
h为截面高度
b为截面宽度
t1为腹板厚度
t2为翼缘厚度
如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。
在钢结构工程中，H型钢通常作为柱、梁使用。作为梁型构件的H型钢，其高度与腿宽之比为2:1~3:1，其规格一般从100mm*50mm~900mm*300mm.
作为柱型构件的H型钢，其规格一般从100mm*100mm~400mm*400mm，其高度一般为80mm~1100mm。

■角钢有哪些规格？
角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的 两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∟30×30×3”，即表示边宽为 30毫米、边厚为3毫米的等边角钢。
等边角钢的边宽为20mm~200mm，厚度为3mm~24mm。
① 50角钢厚度分别为：3mm，4mm，5mm，6mm。
② 70角钢厚度分别为：4mm ，5mm，6mm，7mm，8mm。
③ 75角钢厚度分别为：5mm，6mm，7mm，8mm，10mm。
④ 80角钢厚度分别为：5mm，6mm，7mm，8mm，10mm。
⑤ 90角钢厚度分别为： 6mm，7mm，8mm，10mm，12mm。
⑥ 100角钢厚度分别为：6mm，7mm，8mm，10mm，12mm，14mm，16mm。

■槽钢有哪些规格？
槽钢是截面为凹槽形的长条钢材，属建造用和机械用碳素结构钢，是复杂断面的型钢钢材，其断面形状为凹槽形。槽钢主要用于建筑结构、幕墙工程、机械设备和车辆制造等。
槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热轧变通槽钢规格为6.5-30#。槽钢主要用于建筑结构、车辆制造、其它工业结构和固定盘柜等，槽钢还常常和工字钢配合使用。
槽钢按形状又可分为4种：冷弯等边槽钢、冷弯不等边槽钢、冷弯内卷边槽钢、冷弯外卷边槽钢。
依照钢结构的理论来说，应该是槽钢翼板受力，就是说槽钢应该立着，而不是趴着。
槽钢的规格主要用高度（h ）、腿宽（b ）、腰厚度（d ）等尺寸来表示，国产槽钢规格从5 -40 号，即相应的高度为5 -40cm 。

■工字钢有哪些规格？
工字钢也称为钢梁，是截面为工字形状的长条钢材。工字钢分普通工字钢和轻型工字钢。是截面形状为工字型的型钢。
其规格以高×腿厚×腰厚表示，也可用号数 表示规格的主要尺寸。如18号工字钢，表示高为18 cm的工字钢。若高度相同 的工字钢，则可在号数后面加注角码a或b或c予以表示，如36a、36b、 36c等。它分为普通工字钢、轻型工字钢和宽翼缘工字钢。按翼缘与腹板高度 比又分为宽幅、中幅、窄幅宽翼缘工字钢。前二者生产的规格为10—60号，即 相应的高度为10 cm—60 cm。

■方管有哪些规格？
方管是一种空心方形的截面轻型薄壁钢管，也称为钢制冷弯型材。它是以Q235热轧或冷轧带钢或卷板为母材经冷弯曲加工成型后再经高频焊接制成的方形截面形状尺寸的型钢。热轧特厚壁方管除壁厚增厚外情况,其角部尺寸和边部平直度均达到甚至超过电阻焊冷成型方管的水平。综合力学性能好，焊接性，冷，热加工性能和耐腐蚀性能均好，具有良好的低温韧性。
方管的用途有建筑，机械制造，钢铁建设等项目， 造船，太阳能发电支架，钢结构工程，电力工程，电厂，农业和化学机械，玻璃幕墙，汽车底盘，机场,锅炉建造，高速路栏杆，房屋建筑，压力容器，石油储罐，桥梁，电站设备，起重运输机械及其他较高载荷的焊接结构件等。
方管按断面形状可分为：方形方管、矩形方管两种。
方形方管规格：边长为16mm~500mm，厚度为0.4mm~14mm。

■圆管有哪些规格？
钢管按生产方法可分为两大类：无缝钢管和有缝钢管,有缝钢管简称为直缝钢管，缝隙通过焊接加工，也称为焊管。
钢结构工程中大多使用的是焊管，钢网架结构中的杆件均由焊管加工制作而成。在钢网架工程中常使用的圆管的规格有：φ48、φ60，φ76、φ89、φ114、φ140、φ159、φ168等型号。

■C型钢有哪些规格？
C型钢经热卷板冷弯加工而成，壁薄自重轻，截面性能优良，强度高，与传统槽钢相比，同等强度可节约材料30%。
C型钢檩条按高度不同分为C80、C100、C120、C140、C160、C180、C200、C220、C250、C280、C300等多种规格，长度可以根据工程设计而确定，但考虑到运输和安装等条件，全长一般不超过12米。

C型钢表示方法如下：
以C80×40×20×2.5为例：
截面高度H=80mm；
截面宽度B=40mm；
卷边宽度C=20mm；
厚度t=2.5mm；

■Z型钢有哪些型号？
Z型钢是一种常见的冷弯薄壁型钢，厚度一般为1.6-3.0mm之间，截面高多为120-350mm之间。加工材料为热轧(喷漆)，镀锌。Z型钢通常应用在大型钢结构厂房中。加工长度及孔为按加工要求生产。配套产品：彩钢瓦；岩棉夹芯板；楼承板等。冷弯Z型钢规格尺寸可调、抗压强度大等优点.广泛用于汽车、铁道车辆、建筑门窗、交通运输、货架、电器柜、公路护栏、建筑钢结构、集装箱、钢模板和脚手架、管道支架、市政建设等很多领域。

■ 什么是系杆？系杆有哪些类型？
系杆就是钢柱与钢柱水平联系的杆，一般是由钢管焊接完成的，一般设在柱子的顶端。
系杆可分为刚性系杆和柔性系杆两种。
柔性系杆只能承受拉力，其截面需满足抗拉强度、刚度的要求；刚性系杆既能承受拉力也能承受压力，其截面形式需要满足抗拉强度、受压稳定性、刚度的要求。
■ 什么是柱间支撑和水平支撑？
钢结构柱间支撑是为了保证建筑结构整体稳定、提高侧向刚度和传递纵向水平力而在相邻两柱之间设置的连系杆件。一般用于墙面的柱与柱之间，也就是常说的“剪刀支撑”。
水平支撑一般是指该支撑系统是与地面平行的，与垂直支撑相对。垂直支撑是指这系统组成的平面与地面垂直或与屋架所在的平面垂直。水平支撑一般用于屋面的梁与梁之间的支撑。
支撑一般情况是倾斜的连接构件，最常见的是人字形和交叉形状的，截面形式可以是钢管、H型钢、角钢等，作用是增强结构的稳定性。

■ 钢结构中隅撑的作用是什么？
隅撑（拼音：yú cheng），指梁与檩条、柱与檩条之间的支撑杆；墙面上的叫墙隅撑，屋面上的叫屋面隅撑；亦有人定义为连接钢梁和檩条的接近45度方向斜撑（在梁上的连接点靠近梁的下翼缘板）。
钢结构中隅撑的作用如下：
（1）为了保证构件的平面外的稳定性，减小构件平面外的计算长度。当横梁和柱的内侧翼缘需要设置侧向支撑点时，可以利用连接于外侧翼缘的檩条或墙梁设置隅撑。隅撑一般宜采用单角钢制作，按照轴心受压构件设计。
（2）了防止受压翼缘（梁下翼缘和柱的内侧翼缘）屈曲失稳，增加受压翼缘的稳定性而设置的。隅撑的设置是用来保证梁的下翼缘受压部分的局部稳定。梁的上翼缘的局部稳定由与之连接的檩条保证。原因：梁的上翼缘是受拉区，不存在整体稳定问题。但是由于多少程度地存在潜在的局部稳定问题；但是一般情况下，由于局部失稳产生的横向力很小。因此，檩条作为与之联系的构件，可以保证翼缘不失稳。
对于门式刚架和钢框架来说，梁的上翼缘在支座位置上翼缘是受拉的，但在跨中则为受压。所以梁的上翼缘的稳定性有与之连接的檩条或楼面板来保证其平面外稳定性。

■ 压型钢板分类及常用的规格型号有哪些？
一、压型钢板的分类
（一）按基板镀层分为6类：①镀锌钢板；②镀铝钢板；③镀铝锌钢板；
④镀锌铝钢板；⑤镀锌合金化钢板；⑥电镀锌钢板。
（二）按彩色涂层分类
（）

二、压型钢板常用的规格型号
（一）单层板

（二）复合板

（三）楼承板

■ 夹芯板所使用的保温材料有哪些种类？
彩钢夹芯板产品是由两层成型金属面板（或其他材料面板）和直接在面板中间发泡、熟化成型的高分子隔热内芯组成。这些夹芯板成品便于安装、轻质、高效。填充系统使用的也是闭泡分子结构，可以杜绝水汽的凝结。
外层钢板的成型充分考虑了结构和强度要求，并兼顾美观，内面层成型为平板以适应各种需要。
彩钢夹芯板按芯材类型可分为六类：
一、聚苯夹芯板即EPS夹芯板（市场上，应用最为广泛的品种）；
二、挤塑聚苯乙烯夹芯板即XPS夹芯板；
三、硬质聚氨酯夹芯板即PU夹芯板；
四、三聚酯夹芯板即PIR夹芯板；
五、酚醛夹芯板即PF夹芯板；
六、岩棉夹芯板即RW夹芯板。

■ 钢结构工程中所使用的包边件有哪些类型？
钢结构围护结构的边角处理，通常使用彩钢板折弯件，统称包边件（或折件）。一是为了防水，一是为了美观。比如墙角、檐口、门窗洞口等等。
钢结构工程中所使用的包边件一般有：屋脊瓦、檐口包边、墙面转角、屋面泛水、墙面泛水、门包边、窗包边、雨棚包边等。
工程中所使用的包边件的规格、尺寸并不是一成不变的，应根据实际需要来确定包边件的大小和形状。

■ 网架的结构形式有哪些类型？
网架结构根据外形可分为平板网架和曲面网架。通常情况下，平板网架称为网架；曲面网架称为网壳。网壳结构是曲面型的网格结构，兼有杆系结构和薄壳结构的特性，受力合理，覆盖跨度大，是一种颇受国内外关注、半个世纪以来发展最快、有着广阔发展前景的空间结构。网壳结构具有优美的建筑造型，无论是建筑平面、外形和形体都能给设计师以充分的创作自由。建筑平面上，可以适应多种形状，如圆形、矩形、多边形、三角形、扇形以及各种不规则的平面；建筑外观方面，可以形成多种曲面，如球面、椭圆面、旋转抛物面屋面，建筑的各种形体可通过曲面的切割和组合得到；结构上，网壳受力合理，可以实现较大的跨度，由于网壳曲面的多样化，结构设计人员可以通过精心的曲面设计使网壳受力均匀；施工上采用较小的构件在工厂预制，实现工业化生产，现场安装简便快速，不需要大型设备，综合技术经济指标较好。
网架按组成方式不同，可分为四大类：1、交叉桁架体系网架；2、三角锥体系网架；3、四角锥体系网架；

■ 钢网架结构由哪些材料及构件所组成？
钢网架结构也属于钢结构的一种类型，几乎大部分钢材都会用到，常用的有钢板、圆管、方管等。用量最多的是不同规格的焊管。
钢网架构件一般包括支座、杆件（焊管、封板、锥头、螺栓）、钢球等组成。

■ 钢网架主要材料为焊管，常用的焊管有哪些规格？
钢网架主要构件被称之为“杆件”，而杆件主要由焊管和其他辅助材料加工制作而成。
常用焊管的规格分别有： Φ48*3.0 ；Φ60*3.5 ；Φ76*3.75 ；Φ89*4.0；Φ114*4.0；Φ140*4.0；Φ159*6.0；Φ168*6.0；Φ180*8.0；Φ220*14；Φ245*14；Φ273*14；Φ325*16 等。 

■ 网架杆件在制作过程中，焊管两端分别用封板或锥头封口，封板和锥头各有哪些规格型号？
封板和锥头的外径与焊管的外径一致，只是厚度有所区别。
要注意的是在杆件制作过程中，一般只有Φ48与Φ60两种杆件采用封板封口，其余均采用锥头封口。
两种封板规格为：Φ48*16 ；Φ60*16
锥头规格分别为：Φ76*60 ；Φ89*70；Φ114*70；Φ140*90；Φ159*120；Φ168*120；Φ180*120 等。 

■ 网架中常用的高强螺栓有哪些规格型号？
网架中常用的高强螺栓规格分别为：M16、M20、M24、M27、M30、M33、M36、M39、M42、M45、M48、M52、M56、M60、M64、M68、M80等。

■ 钢网架中常用的螺栓球有哪些规格型号？
网架中常用的螺栓球规格分别为：Φ100、Φ110、Φ120、Φ130、Φ140、Φ150、Φ160、Φ180、Φ200、Φ220、Φ230、Φ240、Φ250、Φ260、Φ280、Φ300等。

■ 钢网架工程需要对材料及结构做哪些方面的检测？
钢网架检测主要有以下几方面的内容：
一、焊接球节点
1、焊缝检验：
采用超声波检测内部缺陷，依据《钢结构超声波探伤及质量分级法》JG/T203-2007.
焊缝质量等级应达到设计要求，设计无要求时，应符合GB50205－2001二级质量标准。
检验数量以同规格成品球焊缝每300只为一批，每批抽取3只。
2、承载力检验：
按设计采用的钢管与焊接球焊接成试件，进行单向轴心受拉和受压检验。
每个工程取受力最不利的节点以600只为一批，每批取3只为一组随机抽检。
二、螺栓球节点：
1、螺栓球表面检查：
每种规格抽查5％，不少于5只，用10倍放大镜目测，或采用磁粉，渗透探伤检查，表面严禁出现过烧、裂纹等缺陷。
2、螺栓球螺栓孔抗拉强度检验
成品球与高强螺栓配合对最大螺孔进行抗拉强度检验，以螺栓螺纹被剪断时的荷载作为螺栓球的极限承载力值。
每个工程取受力最不利的节点以600只为一批，每批取3只为一组随机抽检。
三、高强度螺栓
1、表面硬度检验：
GB50205-2001要求跨度40m以上，建筑安全等级为一级的网架螺栓必须进行表面硬度检测。用洛氏硬度计进行检测。
8.8s级硬度为21－29
10.9s级硬度为32－36
每种规格检测8只
四、杆件
1、杆件连接焊缝检验：
杆件与封板或锥头的对接焊缝采用超声波检测内部缺陷，依据《钢结构超声波探伤及质量分级法》JG/T203-2007.焊缝质量等级应达到设计要求，设计无要求时，应符合GB50205－2001二级质量标准。
检验数量每种杆件抽检5％，不少于5根。
2、杆件承载力检验：
杆件与封板或锥头的焊缝进行抗拉强度检验，检验宜取受力最不利的杆件，检验数量按同规格杆件每300根为一批，每批抽检3根。
3.杆件涂层厚度检验：
按杆件，节点数各抽查5％，同类构件不少于3件。
