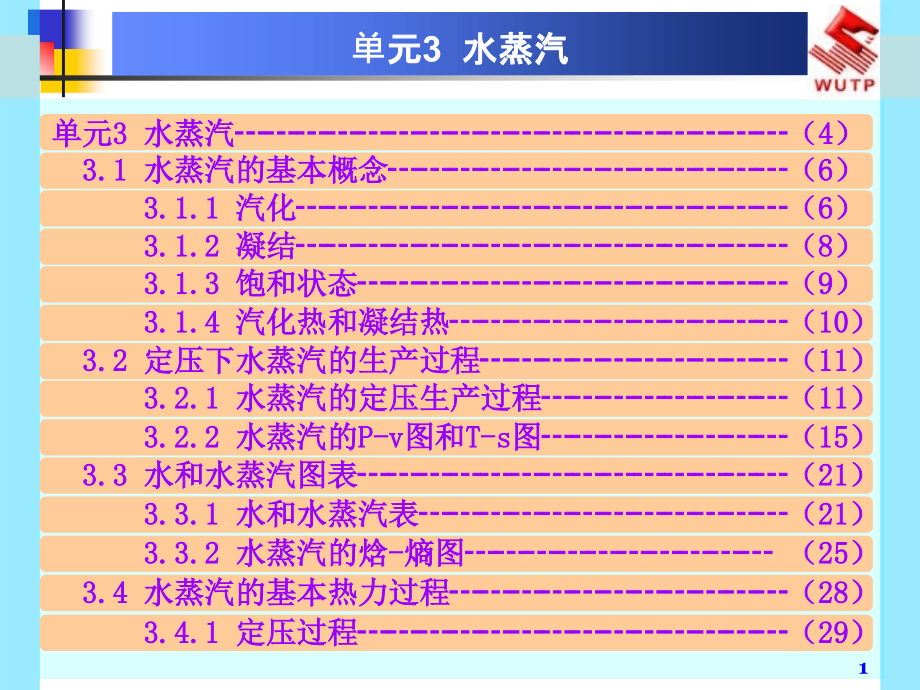

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,#,1,3.1,水蒸汽的基本概念（,6,）,单元,3,水蒸汽,3.1.1,汽化（,6,）,单元,3,水蒸汽（,4,）,3.1.2,凝结（,8,）,3.1.3,饱和状态（,9,）,3.1.4,汽化热和凝结热（,10,）,3.2,定压下水蒸汽的生产过程（,11,）,3.2.1,水蒸汽的定压生产过程（,11,）,3.2.2,水蒸汽的,P-v,图和,T-s,图（,15,）,3.3,水和水蒸汽图表（,21,）,3.3.1,水和水蒸汽表（,21,）,3.3.2,水蒸汽的焓,-,熵图（,25,）,3.4,水蒸汽的基本热力过程（,28,）,3.4.1,定压过程（,29,）,2,3.4.2,定容过程（,31,）,3.4.3,定温过程（,32,）,3.4.4,绝热过程（,34,）,单元,3,水蒸汽,3,【,知识点,】,饱和状态，水蒸气的生产过程，水蒸气的,p-v,图和,T-s,图，水蒸气表，水蒸气的,h-s,图，水蒸气的基本热力过程。,【,能力目标,】,掌握,：饱和状态、饱和压力、饱和温度、干度等基本概念。,理解,：水蒸气的定压发生过程及其在,p-v,图和,T-s,图上的区域划分及特征。,熟悉,：水蒸气表和水蒸气,h-s,图的使用方法。,应用,：能应用水蒸气,h-s,图表熟练进行水蒸气热力过程的分析和计算。,单元,3,水蒸汽,4,工程中常用水蒸气作为工质，如热电厂以水蒸气作为工质完成能量的转换，供热工程中以水蒸气作为热源加热供热管网中的循环水，空调工程中用水蒸气对空气进行加湿和加热处理等。,热力工程中应用的水蒸气一般都是在蒸汽锅炉中对水定压加热而产生的，这种蒸汽离液态较近，其性质较为复杂，不能把它当作理想气体处理。工程计算中可直接查取为工程计算编制的蒸汽热力性质图表，来解决有关水蒸气的计算问题。,此外，在制冷系统中，还要用到氨或氟利昂等蒸气，其热力性质与水蒸气的性质基本相同，仅是物态变化时的参数不同而已。因此，充分掌握水蒸气的性质，将有助于我们了解其他蒸气共同具有的特性。,单元,3,水蒸汽,5,汽化物质由液态变为气态的过程称为汽化。汽化有蒸发和沸腾两种形式。,3.1.1.1,蒸发,在液体表面进行的缓慢的汽化现象称为蒸发。它是液体表面附近动能较大的分子克服周围液体分子的引力而逸出液面的现象。蒸发可在任何温度下发生，液体的温度越高，蒸发表面积越大，液面上蒸汽的分子数量越少，气流的流速越快时，蒸发就越快。,空调系统中的冷却塔，就可以通过增加蒸发表面积、利用风机的强制通风提高蒸发气流的流速等措施来提高蒸发速度，从而提高冷却塔的工作效率。,3.1.1,汽化,3.1,水蒸汽的基本概念,3.1,水蒸汽的基本概念,6,3.1.1.2,沸腾,在液体内部和表面同时进行的剧烈的汽化现象，称为沸腾。沸腾可以在敞开的容器内进行，也可以在密闭的容器内进行，工业上涉及的液体汽化大多都是沸腾，而且沸腾大多是在密闭的容器内进行的。,液体沸腾时的温度称为沸点（或饱和温度），用,t,s,表示。在临界温度以下，沸腾可在压力不变的情况下加热实现，也可在温度不变的情况下降低压力来实现。,3.1,水蒸汽的基本概念,7,物质由气态变为液态的过程称为凝结（液化）。凝结与汽化是物质相态变化的两种相反过程，实际上，在密闭容器内进行的汽化过程，总是伴随着液化过程同时进行的。,3.1.2,凝结,3.1,水蒸汽的基本概念,8,饱和状态是指当液体表面汽化速度与液化速度相等，即气液两相达到动态平衡时的状态。如将一定量的水置于一密闭的耐压容器中，然后将留在容器内的空气抽尽，此时部分水分子就从水中逸出，经一定时间后，水蒸气就充满整个水面上方空间。在一定温度下，此水蒸气的压力会自动地稳定在某一数值上。此时，脱离水面的分子数和返回水面的分子数相同，即达到了动态平衡。这种汽化和凝结的动态平衡状况称为饱和状态。处于饱和状态下的蒸汽和液体分别称为饱和蒸汽和饱和水。饱和蒸汽和饱和水的混合物称为湿饱和蒸汽，简称湿蒸汽；不含饱和水的饱和蒸汽称为干饱和蒸汽。饱和状态的压力称为饱和压力，用,p,s,表示；饱和状态的温度称为饱和温度，用,t,s,表示。饱和压力与饱和温度之间有一一对应的关系：,3.1.3,饱和状态,3.1,水蒸汽的基本概念,9,3.1.4,汽化热和凝结热,3.1,水蒸汽的基本概念,10,工程上所用的水蒸气是在锅炉内定压加热产生的。其产生过程可通过,图,3.1,来说明。假定将,1 kg,温度为,t,0,（,t,0,t,s,）的水盛于气缸中，活塞上加以恒定的压力,p,，使水在定压下加热生成蒸汽。这一过程大致可分为三个阶段，包含五种状态。,3.2.1,水蒸汽的定压生产过程,3.2,水蒸气的定压生产过程,图,3.1,水蒸气的定压发生过程,3.2,水蒸汽的定压生产过程,11,3.2.1.1,定压预热阶段,对,1 kg,温度为,t,0,的水加热，初始时，水的温度,t,0,低于压力,p,所对应的饱和温度,t,s,，此时的水称为未饱和水，如,图,3.1,（,a,）,所示。随着温度的升高，水的比体积稍有增加。当水温升至,t,s,时，水将开始沸腾，此时的水称为饱和水，如,图,3.1,（,b,）,所示。由未饱和水在定压下加热到饱和水的状态，即为预热阶段。,3.2,水蒸汽的定压生产过程,12,3.2.1.2,饱和水的定压汽化阶段,把预热到,ts,的饱和水继续加热，饱和水开始沸腾产生水蒸气，如,图,3.1(c),所示；再继续加热，水持续沸腾，直至水全部变为蒸汽，这时的蒸汽称为干饱和蒸汽，如,图,3.1,（,d,）,所示。在此过程中，工质的压力,p,不变，温度,ts,也不变,比体积却不断增大。从饱和水变为饱和蒸汽的过程，气液共存，为湿饱和蒸汽，简称湿蒸汽，如,图,3.1,（,c,）,所示。由饱和水定压加热为干饱和蒸汽的过程称为汽化阶段。,由于湿蒸汽处于饱和状态，其压力与温度不是相互独立的参数，而是一一对应的关系。因此要确定湿蒸汽的状态，还需知道饱和水或饱和蒸汽的含量。把,1 kg,湿蒸汽中所含饱和蒸汽的质量称为湿蒸汽的干度，用,x,表示，即,（,3-2,）,3.2,水蒸汽的定压生产过程,13,图,3.1,（,e,）,3.2,水蒸汽的定压生产过程,14,3.2.2.1,绘制原理及构成,将上述水蒸气在定压下的发生过程表示在图,3.2,的,p-v,图和,T-s,图上。,3.2.2,水蒸汽的,p-v,图和,T-s,图,图,3.2 p,压力下水蒸气形成过程的,p-v,图和,T-s,图,(a)p-v,图,;(b)T-s,图,3.2,水蒸汽的定压生产过程,15,图,3.3,3.2,水蒸汽的定压生产过程,16,图,3.3,水蒸气定压发生过程的,p-v,图和,T-s,图,(a)P-v,图,;(b)Ts,图,3.2,水蒸汽的定压生产过程,17,3.2,水蒸汽的定压生产过程,18,临界点的意义在于：液体状态只能出现在临界温度以下。在临界温度以上，不可能采用增加气体压力的方法来使其液化。如空气的临界温度为,-140.6,，工业制氧需要将空气液化，则至少要先将空气冷却到其临界温度以下。,在,T-s,图上同样可得到饱和水线、干饱和蒸汽线及临界点,C,。,3.2,水蒸汽的定压生产过程,19,3.2.2.2,区域划分及特征,相交于,C,点的上界线、下界线及临界定温线,t,C,将,p-v,图、,T-s,图分为三个区域，并表示了五种状态。参见,图,3.3,，水蒸气的定压发生过程在,p-v,图、,T-s,图上的特征可用表,3.1,表示。,表,3.1,水蒸气的定压发生过程在,p-v,图、,T-s,图上的特征,3.2,水蒸汽的定压生产过程,20,3.3,水和水蒸汽图表,3.3.1,水和水蒸汽表,3.3,水和水蒸汽图表,21,若要确定饱和水和饱和蒸汽的状态参数值，可根据已知的温度或压力，从附表,3,或附表,4,中查出相应的状态参数值：饱和压力,p,s,或饱和温度,t,s,、比体积、焓、熵等。表中饱和水和饱和蒸汽的参数分别用右上角标“,”,和“,”,表示。若要确定未饱和水和过热蒸汽的参数，可根据已知的压力和温度，从附表,5,中查出相应的比体积、焓和熵的值。在未饱和水和过热蒸汽参数之间，用一粗黑水平线分隔开，上方为未饱和水的参数，下方为过热蒸汽的参数。,对上述三种表有以下说明：,3.3,水和水蒸汽图表,22,3.3,水和水蒸汽图表,23,（,4,）,表中没有列出的中间状态的参数，可用内插法求得。,（,5,）,工程计算中，通常可用饱和水的数据代替同温度下未饱和水的数据。,【,例题,3.1】,10kg,的水，处于,0.1MPa,下时的饱和状态，当压力不变时，（,1,）其温度为多少？（,2,）若测得,10kg,中含蒸汽,6.5kg,，含水,3.5kg,，则此时的温度应为多少？焓值为多少？（,3,）若其温度变为,130,，则又处于何种状态？,【,例,3.2】,利用水蒸气表，求,p,0.14 MPa,，,t,185,时水蒸气的焓值。,3.3,水和水蒸汽图表,24,利用水和水蒸气表确定的状态参数值精确度高，但不直观，而且表中数据不连续，常需使用内插法。此外，表中未列出湿蒸汽的状态参数值，还需利用公式进行计算。这些都会给分析和计算带来不便。如果将水蒸气各参数间的关系绘制成线图，就会解决上述问题。水蒸气的线图有很多种，如前面已讨论过的,p-v,图和,T-s,图，它们在分析过程和循环时很方便，但在计算功量和热量时需要进行积分运算，仍很麻烦。所以在水蒸气的热工计算中常用的是以焓为纵坐标，熵为横坐标的,h-s,图。,3.3.2,水蒸气的焓,-,熵图,3.3,水和水蒸汽图表,25,图,3.4,为水蒸气,hs,图的结构示意图。图上绘有饱和水线（,x=0,）、干饱和蒸汽线（,x=1,）及它们的交点,临界点,C,，还有六组定参数线，分别为定焓线、定熵线、定压线、定温线、定容线，在湿蒸汽区还有定干度线。其中，定压线是自左下方向右上方延伸的一簇放射线；定容线的延伸方向同定压线相近，但比定压线陡峭；定温线在湿蒸汽区与定压线重合，在过热蒸汽区则是先弯曲而后趋于平坦；定干度线是由临界点出发，与饱和水线和干饱和蒸汽线的延伸方向大致相近的一组曲线。,由于工程上所用水蒸气多为干度较大的湿蒸汽、饱和蒸汽或过热蒸汽，故实用的,h-s,图只保留图中右上部分，如,图,3.4,中粗黑线框出的部分。详见本书附图,3,。,3.3,水和水蒸汽图表,26,应用水蒸气的,h-s,图，可以根据已知的任意两个独立状态参数来确定状态点在图上的位置，从而查得其余状态参数；也可以在图上表示出水蒸气的热力过程，并对过程的热量、功量等进行计算。,【,例,3.3】,已知湿蒸汽的,p,1 MPa,，,x,0.95,，试利用,h-s,图确定该蒸汽的其余状态参数。,图,3.4,水蒸气,h-s,图,图,3.5,例题,3.3,附图,3.3,水和水蒸汽图表,27,水蒸气热力过程的分析与计算，与气体热力过程的方法、步骤类似，即要确定初、终态的状态参数，求出过程中交换的热量、功量等，也可以在状态图上进行分析。不同的是气体热力过程的分析和计算是依据理想气体的有关关系式进行的，而水蒸气热力过程的分析和计算一般是依据水蒸气图表进行的。尤其是,h-s,图的应用，给水蒸气热力过程的分析和计算带来了很大的方便。本节应用,h-s,图来分析水蒸气的四个基本热力过程。,3.4,水蒸汽的基本热力过程,3.4,水蒸汽的基本热力过程,28,3.4.1,定压过程,图,3.6,3.4,水蒸汽的基本热力过程,29,由,图,3.6,可看出，定压过程沿,12,进行，吸热膨胀且温度升高。若是湿蒸汽定压吸热膨胀，会使干度提高，最后变成过热蒸汽。,图,3.6,水蒸气的定压过程,3.4,水蒸汽的基本热力过程,30,3.4.2,定容过程,图,3.7,水蒸气的定容过程,3.4,水蒸汽的基本热力过程,31,3.4.3,定温过程,图,3.8,水蒸气的定温过程,3.4,水蒸汽的基本热力过程,32,3.4.4,绝热过程,图,3-9,水蒸气的可逆绝热过程,3.4,水蒸汽的基本热力过程,33,图,3.9,3.4,水蒸汽的基本热力过程,34,武汉理工大学出版社发行部,地 址：武汉市武昌珞狮路,122,号,邮 编：,430070,电 话：,027-87394412 87383695,传 真：,027-87397097,热,工,学,基础,
