机械制图圆弧连接的作图方法.ppt

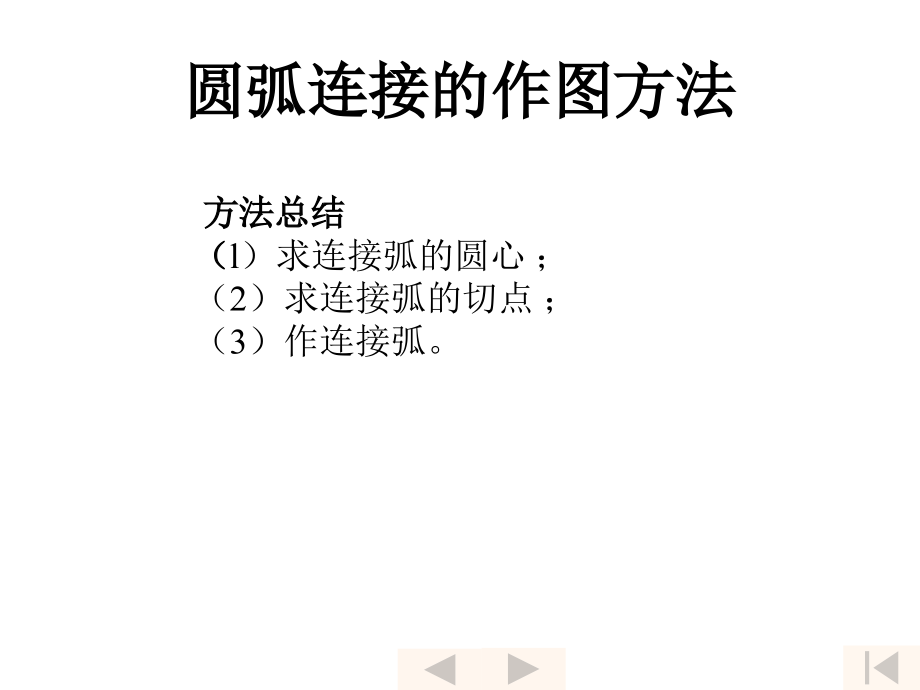

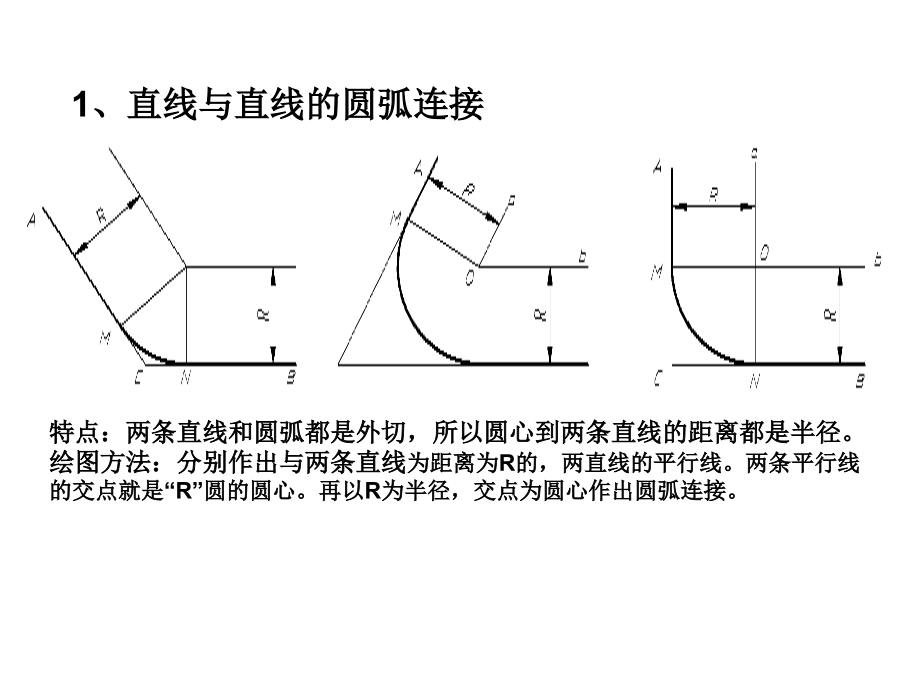

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,方法总结（,l）求连接弧的圆心；（2）求连接弧的切点；（3）作连接弧。,圆弧连接的作图方法,1、直线与直线的圆弧连接,特点：两条直线和圆弧都是外切，所以圆心到两条直线的距离都是半径。绘图方法：分别作出与两条直线,为距离为R的，两直线的平行线。两条平行线的交点就是“R”圆的圆心。再以R为半径，交点为圆心作出圆弧连接。,例如：,图1,图2,图3,图4,C,2、直线与圆弧间圆弧连接,1）、外切连接：,特点是：连接圆弧和已知直线是外切，所以连接圆弧的圆心到直线的距离为R；连接圆弧和已知圆弧也是外切，根据几何关系，连接圆弧的圆心到已知圆弧的圆心的距离是两者的半径之和，也就是R+R1.,例如：,图1,图2,图3,图4,图5,我们将多余的线条擦去，将图完成,2、内切连接,特点是：连接圆弧和已知直线是外切，所以连接圆弧的圆心到直线的距离为R；连接圆弧和已知圆弧是内切，根据几何关系可知：连接圆弧的圆心到已知圆弧的圆心的距离是两者的半径之差，也就是RR1.,例如：,图1 图2,图3,图4,我们将多余的线条擦去，将图完成,用圆弧连接两已知圆弧,找连接圆弧圆心,方法：以圆心距为半径，两个已知圆弧的圆心为圆心，画出两段圆弧，圆弧交点就是连接圆弧的圆心。,1.,画外切圆弧,2.,画内切圆弧,3、一个组外切、一组内切,我们将多余的线条擦去，将图完成,
