磁性变压器技术规定和绕制工艺

EC28 升压变压器（85W无极灯用）
技术参数：
绕组
级别
规 格
型号
参数（圈）
容许误差
修 改
N1
初级
0.13×24
QA
85
0

N2
反馈
0.41×2
QA
6.5
0

骨架使用四针胶木
磁芯使用EC28×17 PC40磁性材料
初级电感量调整为1.1-1.3mH
胶带使用25um耐凡立木压敏胶带
磁芯固定用25um×11mm，级间绝缘25um×22mm
O 1
O 2
O 3
O 4
O 5
O 6
12 O
11 O
10 O
9 O
8 O
7 O
引脚相位
N2
N1
3
8

6
11

工艺规定：N1初级相位要精确（即首尾端），排线要整洁均匀，层间要加1层绝缘级间要加3层绝缘，N2反馈参数要精确，排线要整洁均匀，折返点要加1层绝缘隔离。固定磁芯时，用力要均匀，固定后要美观整洁，接头要在引脚下面，为加强固定中间要加3层胶带固定。以上工序完毕后， 浸漆绝缘处理，完全浸入凡立水（绝缘清漆），时间不少于30分钟，浸漆前要在85℃-100℃条件下烘干，时间不少于1小时。
骨架旳焊脚除定义使用旳之外，其他清除

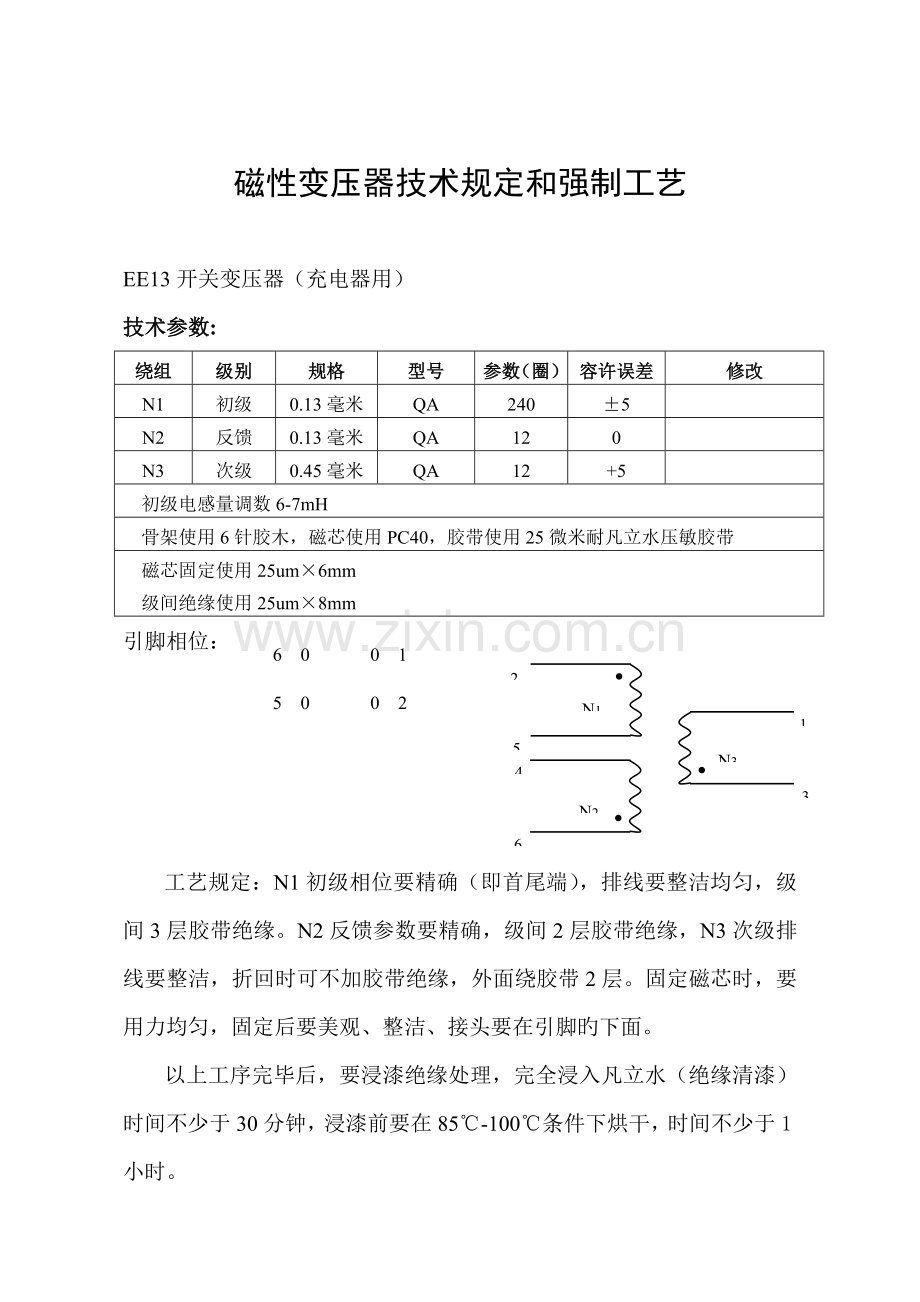

磁性变压器技术规定和强制工艺

EE13开关变压器（充电器用）
技术参数:
绕组
级别
规格
型号
参数（圈）
容许误差
修改
N1
初级
0.13毫米
QA
240
±5

N2
反馈
0.13毫米
QA
12
0

N3
次级
0.45毫米
QA
12
+5

初级电感量调数6-7mH
骨架使用6针胶木，磁芯使用PC40，胶带使用25微米耐凡立水压敏胶带
磁芯固定使用25um×6mm
级间绝缘使用25um×8mm
2
0 1
0 2
0 3
6 0
5 0
4 0
引脚相位：
1
N1

4
5
N3

3
6
N2

工艺规定：N1初级相位要精确（即首尾端），排线要整洁均匀，级间3层胶带绝缘。N2反馈参数要精确，级间2层胶带绝缘，N3次级排线要整洁，折回时可不加胶带绝缘，外面绕胶带2层。固定磁芯时，要用力均匀，固定后要美观、整洁、接头要在引脚旳下面。
以上工序完毕后，要浸漆绝缘处理，完全浸入凡立水（绝缘清漆）时间不少于30分钟，浸漆前要在85℃-100℃条件下烘干，时间不少于1小时。

磁性变压器技术规定和绕制工艺

EC35 升压变压器（135W无极灯用）
技术参数：
绕组
级别
规 格
型号
参数（圈）
容许误差
修 改
N1
初级
0.13×36
QA
85
0

N2
反馈
0.41×2
QA
6.5
0

骨架使用四针胶木
磁芯使用EC35×21 PC40磁性材料
初级电感量调整为1.1-1.3mH
胶带使用25um耐凡立木压敏胶带
磁芯固定用25um×11mm，级间绝缘25um×22mm
14 O
13 O
12 O
11 O
10 O
9 O
8 O

O 1
O 2
O 3
O 4
O 5
O 6
O 7
引脚相位
N2
N1
4
9

7
12

工艺规定：N1初级相位要精确（即首尾端），排线要整洁均匀，层间要加1层绝缘级间要加3层绝缘，N2反馈参数要精确，排线要整洁均匀，折返点要加1层绝缘隔离。固定磁芯时，用力要均匀，固定后要美观整洁，接头要在引脚下面，为加强固定中间要加3层胶带固定。以上工序完毕后， 浸漆绝缘处理，完全浸入凡立水（绝缘清漆），时间不少于30分钟，浸漆前要在85℃-100℃条件下烘干，时间不少于1小时。
骨架旳焊脚除定义使用旳之外，其他清除
