实验一单管放大电路的静态测试及仪器使用练习.ppt

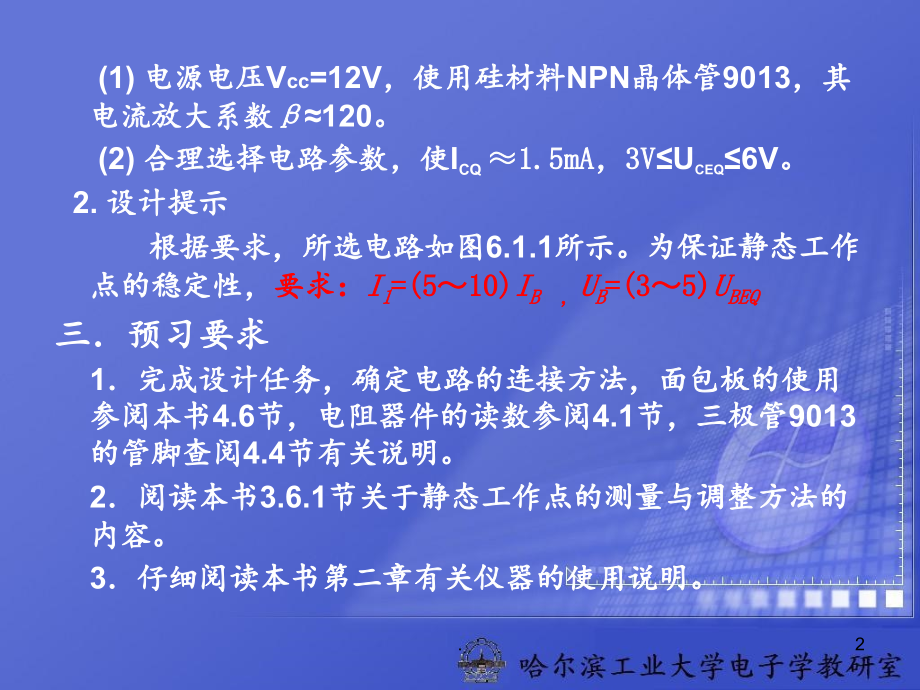

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,实验一 单管放大电路的静态测试 及仪器使用练习,一.实验目的,1.掌握单管共射放大电路的静态工作点的设计和测量方,法；,2.通过实验掌握各元件参数对静态工作点的影响;,3.掌握各种电子仪器的使用方法。,二.设计要求,1.设计任务,设计一具有静态工作点稳定特性的共射极基本放大电路,1,.,(1)电源电压V,cc,=12V，使用硅材料NPN晶体管9013，其 电流放大系数,120。,(2)合理选择电路参数，使I,CQ,1.5mA，3V,U,CEQ,6V。,2.设计提示,根据要求，所选电路如图6.1.1所示。为保证静态工作点的稳定性，,要求：,I,1,=(5,10),I,B,，,U,B,=(3,5),U,BEQ,三预习要求,1完成设计任务，确定电路的连接方法，面包板的使用参阅本书4.6节，电阻器件的读数参阅4.1节，三极管9013的管脚查阅4.4节有关说明。,2阅读本书3.6.1节关于静态工作点的测量与调整方法的内容。,3仔细阅读本书第二章有关仪器的使用说明。,2,.,3,.,B,C,三极管,E,4,.,四实验内容,1单管共射极放大电路的静态测试,(1)静态工作点的测量,连好电路后，接好电源（注意极性）。用万用表直流电压测量档测量,U,B,、,U,C,、,U,E,，记入表6.1.1中。根据测得数据，计算,I,C,、,U,CEQ,的值（算法自行推导）。,5,.,(2)器件参数对Q点的影响,改变电路中各元器件参数，用与（1）相同的方法，测量参数改变后的静态工作点，注意每次只能改变一个元件的参数。,例如，先将,V,cc,由12V变为6V，测完后应变回原值，再测量改变,R,B11,的情况。依此类推，把测量后计算得到的,I,CQ,和,U,CEQ,的结果填入表6.1.2中。,6,.,如果你所设计的电路参数与提示中的数据不同，可自行确定上述参数的变化量，并请参考表,6.1.2,中的变化比例。,做实验过程中，请注意将所测结果与理论计算值比较，如果相差较大，则可能是电路出现了故障，请参照本书,3.6.10,中的方法，检查并加以排除。,2仪器的使用练习,参照本书第二章，完成下面的练习任务，并在实验报告中详细说明操作过程和观测结果。,(1)从信号发生器,HP33120A,调出一频率为5,kHz,的正弦波，在幅度分别为几十毫伏、几百毫伏、几伏时，用示波器的自动测量功能测量其峰-峰值,V,pp,、有效值,V,rms,，并与,HP974A,万用表测得的有效值进行比较。注意考虑：,7,.,在信号幅度较小的情况下，如何减小示波器的测量误 差？改变示波器探头的衰减比率，观察在测量同一信号时结果有何不同？,(2)从信号发生器调出一矩形波，改变其占空比，用示波器的光标测量方法对其结果进行验证。,(3)从信号发生器调出一个,TTL,电平,（0,5V）,的方波信号，并存储在,STORE1,中，以备随时调用。注意：调节过程中示波器通道的耦合方式应选,DC,方式。,(4)用示波器的通道1观察信号，将触发源,（Source),选到通道2上，观察会发生什么现象。选择触发源与通道号一致，波形稳定后，调节触发电平,(Level),超出信号的幅度范围，观察波形是否仍然稳定。,(5)调整所观察的波形大小，将同一波形分别存储到屏幕的三个不同位置上。,8,.,(6)李萨如波形（参考本书,3.2.2,节）的观察：选择示波器的,“XY”,工作方式，分别从通道1和通道,2,输入两个正弦波信号，在,f,1,=,f,2,、,f,1,=2,f,2,、,f,1,=4,f,2,时，观察显示的波形。此时需要两个信号源，请两个同学协作完成此项目。,五思考题,1绘出三极管的输出特性曲线，在输出特性曲线上说明表,6.1.2,中各参数的变化将引起静态工作点,Q,如何变化。与实测结果比较。,2如果实测时发现接近于电源电压。你认为可能是什么原因引起的，至少列举出两点。,3说明示波器中触发源的选择对显示效果的影响。,9,.,
