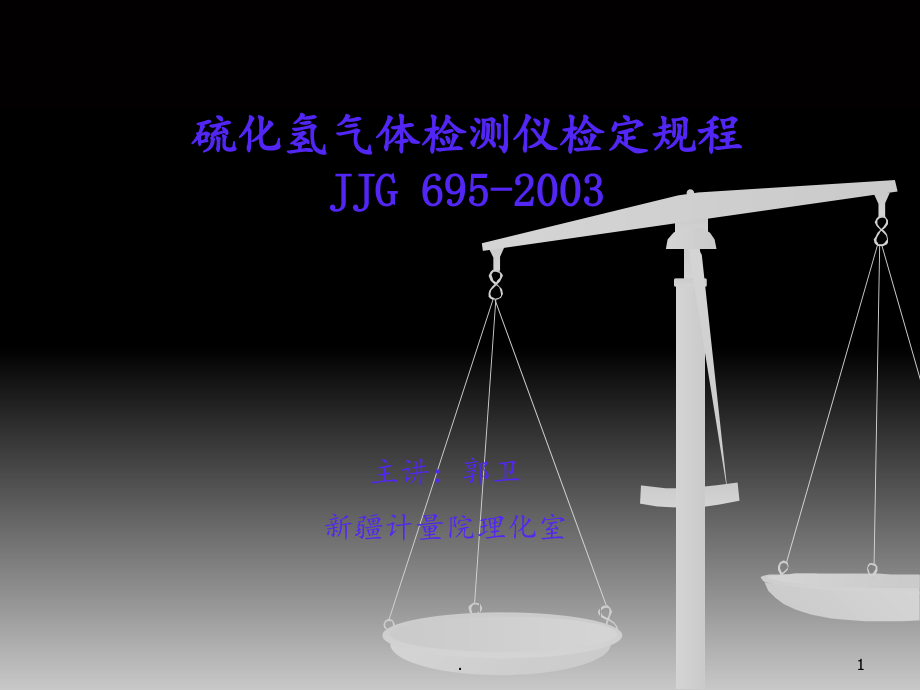

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,硫化氢气体检测仪检定规程,JJG 695-2003,主讲：郭卫,新疆计量院理化室,1,.,主要内容：,硫化氢气体检测仪检定规程讲析,硫化氢简介,2,.,理化性质,硫化氢气体为无色气体，有臭鸡蛋味。化学式H,2,S。分子量34.08。相对密度1.19g/L，比空气重。熔点-82.9。沸点-61.8。蒸气压2026.3kPa（25.5）。易溶于水，亦溶于醇类、石油溶剂和原油中。,3,.,接触机会,据世界卫生组织资料，接触硫化氢的行业有70多种。主要的有：石油钻探、开采、炼制；染料工业生产硫黑、硫蓝、硫棕；化纤工业中粘胶纤维纺丝；化学工业中硫酸、二硫化碳、硫化铵、硫化钠、对硫磷、磺胺类的生产；有色冶金中用于沉淀分离提纯；金属矿坑和巷道空气中因含硫矿石释出生成的硫化氢；煤制气，橡胶硫化，造纸、制糖、鞣革、亚麻浸渍、食品加工等产生的硫化氢；市政工人从事污水处理、疏通下水管道、窖井，清除污泥、粪坑等作业，都曾有硫化氢中毒事故的报道。,4,.,毒性,硫化氢是窒息性气体。吸入的硫化氢进入血液分布至全身，与细胞内线粒体中的细胞色素氧化酶结合，使其失去传递电子的能力，造成细胞缺氧。硫化氢是一种神经毒剂。亦为窒息性和刺激性气体。其毒作用的主要靶器是中枢神经系统和呼吸系统。,5,.,预防:,1.进入可疑作业场所前，应用硫化氢检测仪监测硫化氢浓度。,2.进入高浓度硫化氢场所，应有人在危险区外监护，作业工人应佩戴供氧式面具，身上绑好救护带。,3.发现有人晕倒在现场，切忌无防护入场救护，应佩戴防毒面具。,4.可能发生硫化氢泄漏的生产场所，安装自动报警仪。,5.接触硫化氢工人加强中毒预防及急救培训。,6.生产过程密闭化，加强通风排毒。,7.眼、心脏、肺和中枢神经系统疾病为职业禁忌证。,6,.,硫化氢气体检测仪检定规程,JJG 695-2003,归 口 单 位,：全国环境化学计量技术委员会,主要起草单位,：上海市计量测试技术研究院,参加起草单位,：上海宝钢股份有限公司,7,.,一、规范,本规程使用于硫化氢气体检测仪的首次检定、后续检定和使用中检验。,二、概述,硫化氢气体检测仪（以下简称仪器）主要有电化学传感器或光学传感器以及电子部件和显示部分组成，由传感器将环境中硫化氢气体转化成电信号，并以浓度（摩尔分数）显示出来。,仪器分为扩散式和泵吸式。,8,.,三、计量性能要求,1、示值误差,硫化氢气体检测仪,量程,示值误差限,摩尔分数,X,（H,2,S）：10010,-6,510,-6,摩尔分数,X,（H,2,S）：10010,-6,5%FS,2、重复性,相对标准偏差不大于2%。,3、响应时间,扩散式仪器不大于60s；泵吸式仪器不大于30s。,9,.,4、飘移,零点漂移,连续性仪器连续运行6h，零点漂移应不超过示值误差限。,非连续性仪器连续运行1h，零点漂移应不超过示值误差限。,示值漂移,连续性仪器连续运行6h，示值漂移应不超过示值误差限。,非连续性仪器连续运行1h，示值漂移应不超过示值误差限。,5、报警设置误差,报警设置误差不大于报警设置点的20%。,10,.,四、通用技术要求,1 外观,仪器应标明制造单位名称、仪器型号和编号、制造年月、MC 标志，附件应齐全，并附有制造厂的使用说明书，产品合格证。,仪器和各调节器部分应能正常调节，各紧固件应无松动。,新出厂的仪器的涂层不应有明显的颜色不匀和剥落，应无毛刺和粗糙不平，各部件接合处应平整。,仪器的显示应清晰完整。,对于扩散式仪器，应附带有仪器专用的检定用标定罩。,仪器报警功能的检查，仪器开机后，观察仪器有无报警声和报警指示灯是否闪烁，以及检查仪器的报警设定点。,11,.,2 绝缘电阻,对于使用220V交流电的仪器，电源的相线对地的绝缘电阻不小于40M。,3 绝缘强度,对于使用220V交流电的仪器，电源的相连线对地的绝缘强度，应能承受交流电压1500V、50Hz，历时1min的实验，无击穿和飞弧现象的产生。,12,.,五、计量器具控制,仪器的控制包括首次检定，后续检定和使用中检验。,1 检定条件,检定环境条件,环境温度：040,o,C（波动5,o,C）,相对湿度：85%,检定用设备,气体标准物质,采用浓度为满量程的20%，50%，80%以及报警设定点1.5倍的硫化氢标准气体，其不确定度应不大于2%。（k=3）。,零点校准气,高纯氮气或干净空气,流量计,（01）L/min，准确度级别不低于4级。,秒表，准确度为0.1秒。,绝缘电阻表，500V，10级,绝缘强度测试仪（大于1.5kV）,13,.,2 检定项目,检定项目,首次检定,后续检定,使用中检验,外观,+,+,+,示值误差限,+,+,+,响应时间,+,+,+,重复性,+,+,-,报警设置误差,+,+,-,漂移,+,-,-,绝缘电阻,+,-,-,绝缘强度,+,-,-,注1：“+”为需检项目；“-”为可不检项目。,注2：经安装及维修后对仪器计量性能有重大影响，其后续检定按首次 检定进行。,14,.,3 检定方法,示值误差,仪器经预热稳定后用零点气和浓度为测量范围上限值80%左右的标准气体，校准仪器的零点和示值后，在测量范围内依次通入浓度分别为量程上限值的20%，50%左右的标准气体（如果仪器有二个量程，应在低量程范围内通入至少一种标准气体），并记录通入后的实际读数。重复上述步骤3次，按式（1）或（2）计算仪器各检定点的示值误差：,15,.,（1）,（2）,-读数的平均值 -标准值,R,-量程,当仪器的量程为10010,-6,，用公式（1）计算，取绝对值最大的作为仪器的示值误差。,当仪器的量程为10010,-6,，用公式（2）计算，取绝对值最大的作为仪器的示值误差。,16,.,重复性,仪器经预热稳定后用零点校准仪器零点后，再通入浓度为量程50%左右的标准气，待读数稳定后，记录测量值。重复上述测量步骤6次，分别记录读数。重复性以相对标准偏差表示。按式（3）计算仪器的重复性：,式中：,A,i,-,仪器显示值,-仪器显示值的平均值,n,-测量次数,（3）,17,.,响应时间,仪器经预热稳定后，用零点校准气校准仪器零点后，通入浓度为量程50%左右的标准气，读取稳定数值后，撤去标准气，使仪器显示为零。再通入上述浓度的标准气，同时用秒表记录从通入标准气体瞬间时起到仪器显示稳定值的90%时的时间，即为仪器的响应时间。重复上述步骤3次，取算术平均值为仪器的响应时间。,18,.,报警误差测定,仪器经预热稳定后用零点和浓度为测量范围上限值80%左右的标准气体，校准仪器的零点和示值。然后通入浓度约为报警设定点（）1.5倍左右的标准气，记录仪器的实际报警浓度值（），撤去标准气，通入零点气使仪器回零。重复上述步骤3次，按式（4）计算仪器的报警设置误差：,取绝对值最大的 作为仪器的报警设置误差。,（4）,19,.,漂移,在规定的检定环境条件下，仪器经预热稳定后用零点气和浓度为量程80%左右的标准气体，校准仪器的零点和示值。通入零点标准气调节仪器零点电位器将仪器示值调到量程的10%（如果仪器的零点不可调节，则直接读取仪器的示值），待仪器稳定后，记录示值 ，然后通入浓度为仪器量程50%左右的标准气，仪器稳定后，记录读数 ，撤去标准气，通入零点气体。仪器连续运行6h，每间隔1h重复上述步骤一次（非连续测量仪器连续运行1h，每间隔10min测定一次），同时记录读数 和 ，按式（5）或（6）计算零点漂移：,20,.,（6）,（5）,当仪器的量程为10010,-6,，用公式（5）计算，取绝对值最大的 作为仪器的零点漂移值。,当仪器的量程为10010,-6,，用公式（6）计算，取绝对值最大的 作为仪器的零点漂移值。,21,.,按式（7）或（8）计算示值漂移：,（8）,（7）,当仪器的量程为10010,-6,，用公式（7）计算，取绝对值最大的 作为仪器的示值漂移值。,当仪器的量程为10010,-6,，用公式（8）计算，取绝对值最大的 作为仪器的示值漂移值。,22,.,4 检定结果处理,按本规程要求检定合格的仪器，发给检定证书；检定不合格的仪器发给检定结果通知书，并注明不合格项目。,5 检定周期,仪器的检定周期一般不超过1年。如果对仪器的检测数据有怀疑或仪器更换了主要部件及修理后应及时送检。,23,.,谢 谢！,24,.,
