刚性防水套管隐蔽工程验收记录.doc

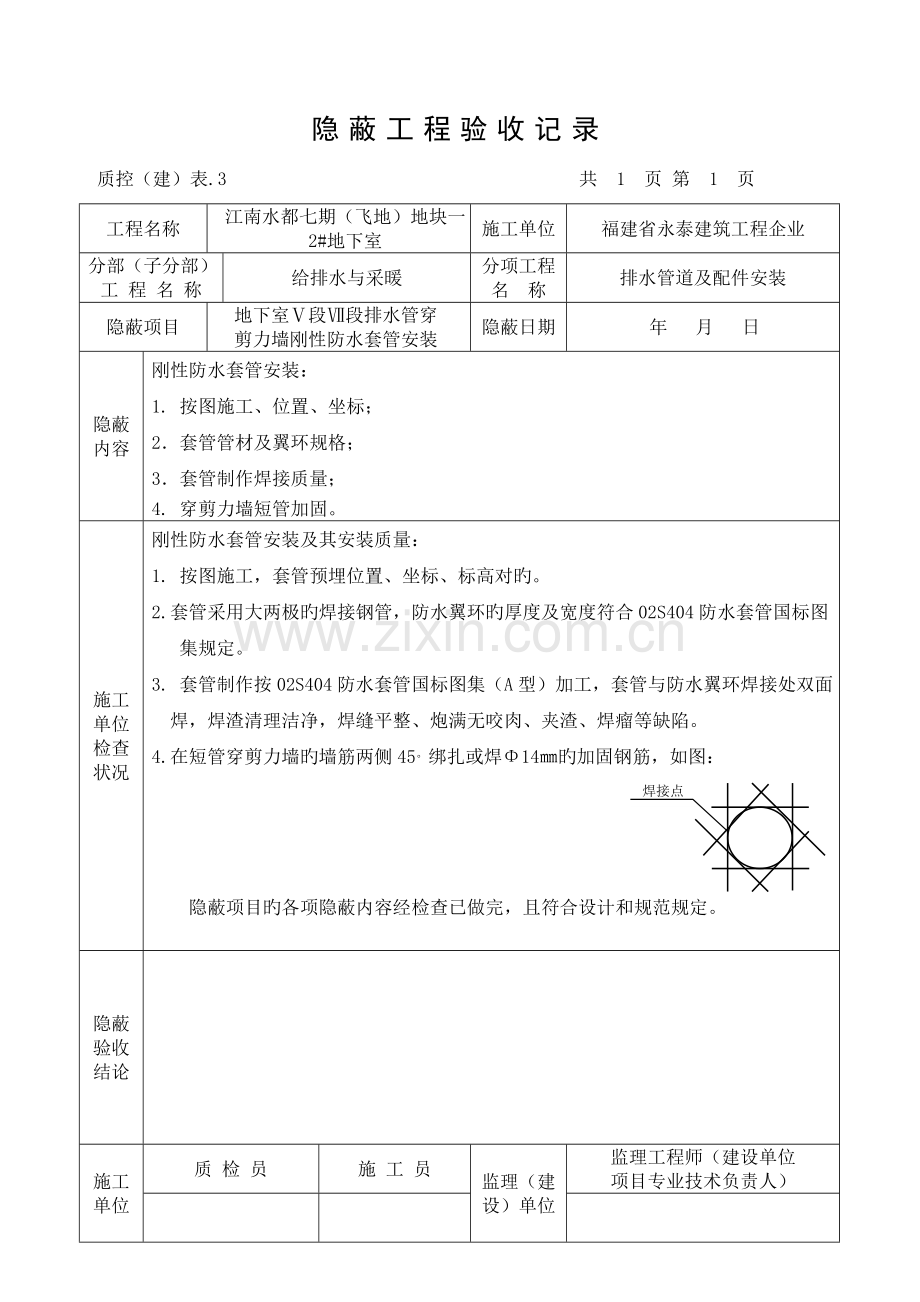

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
排水管道及配件安装
隐蔽项目
地下室Ⅴ段Ⅶ段排水管穿
剪力墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
排水管道及配件安装
隐蔽项目
地下室Ⅸ段排水管穿剪力
墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
排水管道及配件安装
隐蔽项目
地下室Ⅳ段Ⅵ段排水管穿
剪力墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
给水管道及配件安装
隐蔽项目
地下室Ⅳ段给水管穿剪
力墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
排水管道及配件安装
隐蔽项目
地下室Ⅷ段排水管穿剪
力墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
给水管道及配件安装
隐蔽项目
地下室Ⅷ段给水管穿剪
力墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿剪力墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿剪力墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）

隐蔽工程验收记录
质控（建）表.3 共 1 页 第 1 页
工程名称
江南水都七期（飞地）地块一2#地下室
施工单位
福建省永泰建筑工程企业
分部（子分部）工 程 名 称
给排水与采暖
分项工程名 称
给水管道及配件安装
隐蔽项目
地下室消防水箱进水管穿
墙刚性防水套管安装
隐蔽日期
年 月 日
隐蔽内容
刚性防水套管安装：
1. 按图施工、位置、坐标；
2．套管管材及翼环规格；
3．套管制作焊接质量；
4. 穿水箱墙短管加固。
施工单位检查状况
刚性防水套管安装及其安装质量：
1. 按图施工，套管预埋位置、坐标、标高对旳。
2.套管采用大两极旳焊接钢管，防水翼环旳厚度及宽度符合02S404防水套管国标图集规定。
3. 套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理洁净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。
4.在短管穿水箱墙旳墙筋两侧45。绑扎或焊Φ14㎜旳加固钢筋，如图：
焊接点

隐蔽项目旳各项隐蔽内容经检查已做完，且符合设计和规范规定。
隐蔽验收结论

施工单位
质 检 员
施 工 员
监理（建设）单位
监理工程师（建设单位
项目专业技术负责人）
