C15混凝土配合比设计汇报
一、 设计根据
1、 施工图纸；
2、 招标文献；
3、 JGJ55-2023《一般混凝土配合比设计规程》
4、 JGJ28-86《粉煤灰在混凝土和砂浆中应用技术规程》
二、 用途
桥梁（雨污水基础）等。
三、 试验材料
1、 水泥： P.O42.5水泥
2、 粉煤灰：国安电力粉煤灰厂
3、 碎石:茂达碎石厂
采用5～31.5mm 持续级配，5～20mm：16～31.5mm=60%：40%
4、砂:徐州大乌，该砂属于中砂。
5、外加剂：淮北云龙外加剂有限企业高效减水剂 。
经试验掺量1.8%时减水率为18.0%，现采用掺量1.8%
6、水:饮用水
三、工艺规定
拌和站集中拌和、电子计量。坍落度130-190mm，原则差取5Mpa。
四、初步配合比
1、确定试配强度
fcu,o=fcu,k+1.645σ=15+1.645×5=23.225Mpa

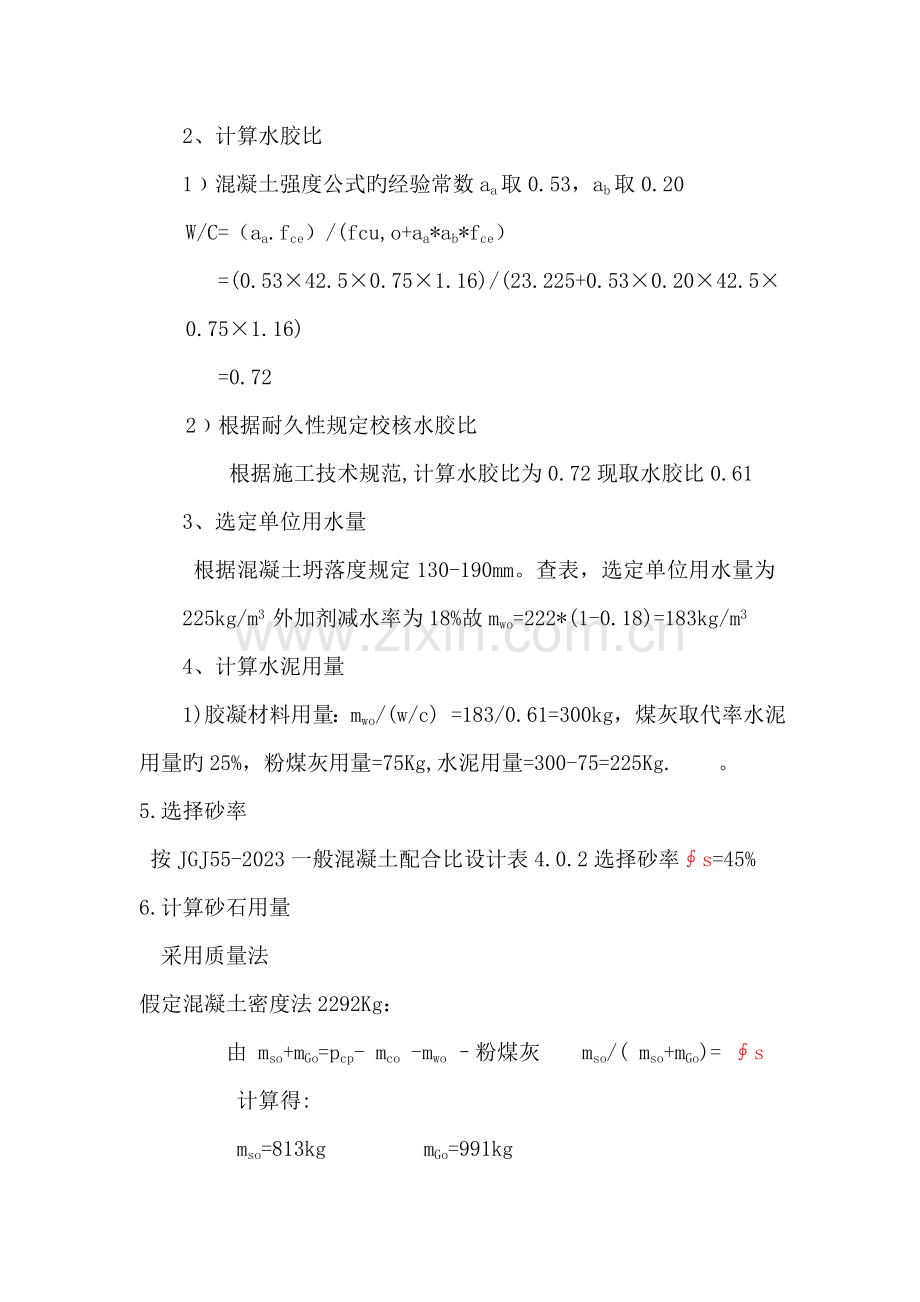

2、计算水胶比
1﹚混凝土强度公式旳经验常数aa取0.53，ab取0.20
W/C=（aa.fce）/(fcu,o+aa*ab*fce）
=(0.53×42.5×0.75×1.16)/(23.225+0.53×0.20×42.5×0.75×1.16)
=0.72
2﹚根据耐久性规定校核水胶比
根据施工技术规范,计算水胶比为0.72现取水胶比0.61
3、选定单位用水量
根据混凝土坍落度规定130-190mm。查表，选定单位用水量为225kg/m3 外加剂减水率为18%故mwo=222*(1-0.18)=183kg/m3
4、计算水泥用量
1)胶凝材料用量：mwo/(w/c) =183/0.61=300kg，煤灰取代率水泥用量旳25%，粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。
5.选择砂率
按JGJ55-2023一般混凝土配合比设计表4.0.2选择砂率∮s=45%
6.计算砂石用量
采用质量法
假定混凝土密度法2292Kg：
由 mso+mGo=pcp- mco -mwo –粉煤灰 mso/( mso+mGo)= ∮s
计算得:
mso=813kg mGo=991kg
7、外加剂用量： mhjo=300×0.018=5.4kg
质量法初步配合比为：
水泥 ：粉煤灰： 砂：碎石：水 ：外加剂=225：75：813：991:183:5.4
=1:0.333:3.613:4.404:0.813:0.024
五、调整工作性，提出基准配合比
1.试拌21L多种材料用量
水泥:225×0.021=4.725kg 砂: 813×0.021=17.073kg
水:183×0.021=3.843kg 石: 991×0.021=20.811 kg
粉煤灰：75×0.021=1.575Kg 外加剂：5.4×0.021=0.1134Kg
2.调整工作性
经试拌实测坍落度170mm粘聚性工作性良好、保水性无，能满足施工和易性规定。
各材料用量：
水泥：225Kg 粉煤灰：75Kg 砂:813kg 石:991kg 水:183kg 外加剂：5.4Kg
3.提出基准配合比
水泥 ：粉煤灰： 砂：碎石：水 ：外加剂=225：75：813：991:183:5.4
六、检查强度确定试验室配合比
1、采用水胶比分别为W/C=0.58、W/C=0.61、W/C=0.64三组混凝土拌和物,拌制21L各材料用量如下表:

水胶比

水泥
Kg

粉煤灰
Kg

砂
Kg

碎 石
Kg

水
Kg

外加剂
Kg
工作性状况

0.58

4.977
1.659
16.527
21.021
3.843
0.1196
实测坍落度:170mm,工作性能满足施工和设计规定。实测密度2285kg，无需调整
0.61
4.725
1.575
17.073
20.811
3.843
0.1134
实测坍落度:180mm,工作性能满足施工和设计规定。实测密度2286kg，无需调整

0.64

4.494
1.512
17.556
20.622
3.843
0.1071
实测坍落度:180mm,工作性能满足施工和设计规定。实测密度2288kg， 无需调整

2、强度检查

水胶比
7d强度（MPa）
28d强度（MPa）
0.58
20.2
25.5
0.61
19.0
23.5
0.64
16.6
20.3

3. 试验室配合比
根据7d及28d实测强度，从经济、耐久性考虑，选用水胶比为0.61旳配合比为试验室配合比：

水泥 ：粉煤灰： 砂：碎石：水 ：外加剂=225：75：813：991:183:5.4
=1:0.333:3.613:4.404:0.813:0.024

技术负责人： 试验： 设计计算
