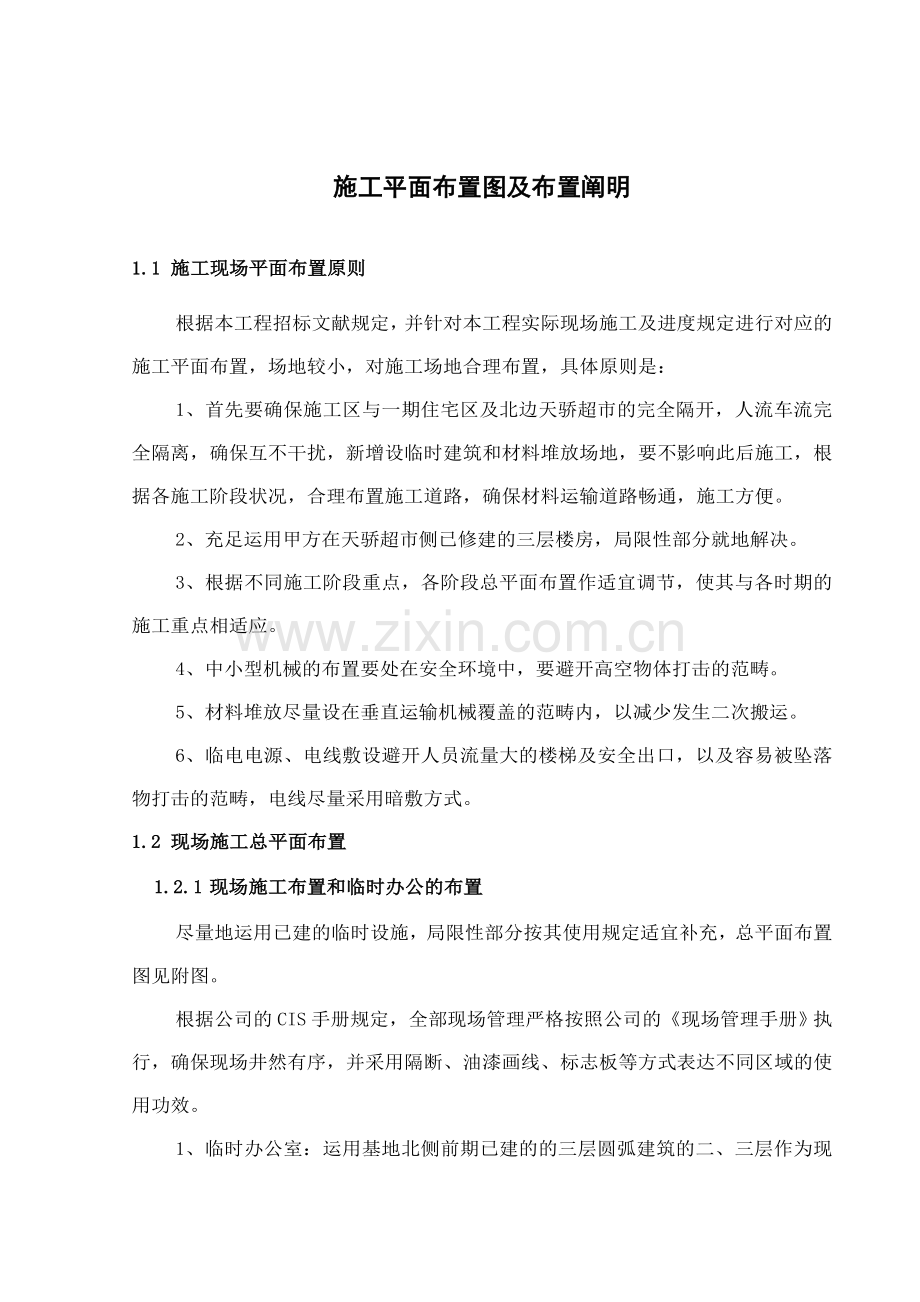

施工平面布置图及布置阐明
1.1 施工现场平面布置原则
根据本工程招标文献规定，并针对本工程实际现场施工及进度规定进行对应的施工平面布置，场地较小，对施工场地合理布置，具体原则是：
1、首先要确保施工区与一期住宅区及北边天骄超市的完全隔开，人流车流完全隔离，确保互不干扰，新增设临时建筑和材料堆放场地，要不影响此后施工，根据各施工阶段状况，合理布置施工道路，确保材料运输道路畅通，施工方便。
2、充足运用甲方在天骄超市侧已修建的三层楼房，局限性部分就地解决。
3、根据不同施工阶段重点，各阶段总平面布置作适宜调节，使其与各时期的施工重点相适应。
4、中小型机械的布置要处在安全环境中，要避开高空物体打击的范畴。
5、材料堆放尽量设在垂直运输机械覆盖的范畴内，以减少发生二次搬运。
6、临电电源、电线敷设避开人员流量大的楼梯及安全出口，以及容易被坠落物打击的范畴，电线尽量采用暗敷方式。
1.2 现场施工总平面布置
1.2.1 现场施工布置和临时办公的布置
尽量地运用已建的临时设施，局限性部分按其使用规定适宜补充，总平面布置图见附图。
根据公司的CIS手册规定，全部现场管理严格按照公司的《现场管理手册》执行，确保现场井然有序，并采用隔断、油漆画线、标志板等方式表达不同区域的使用功效。

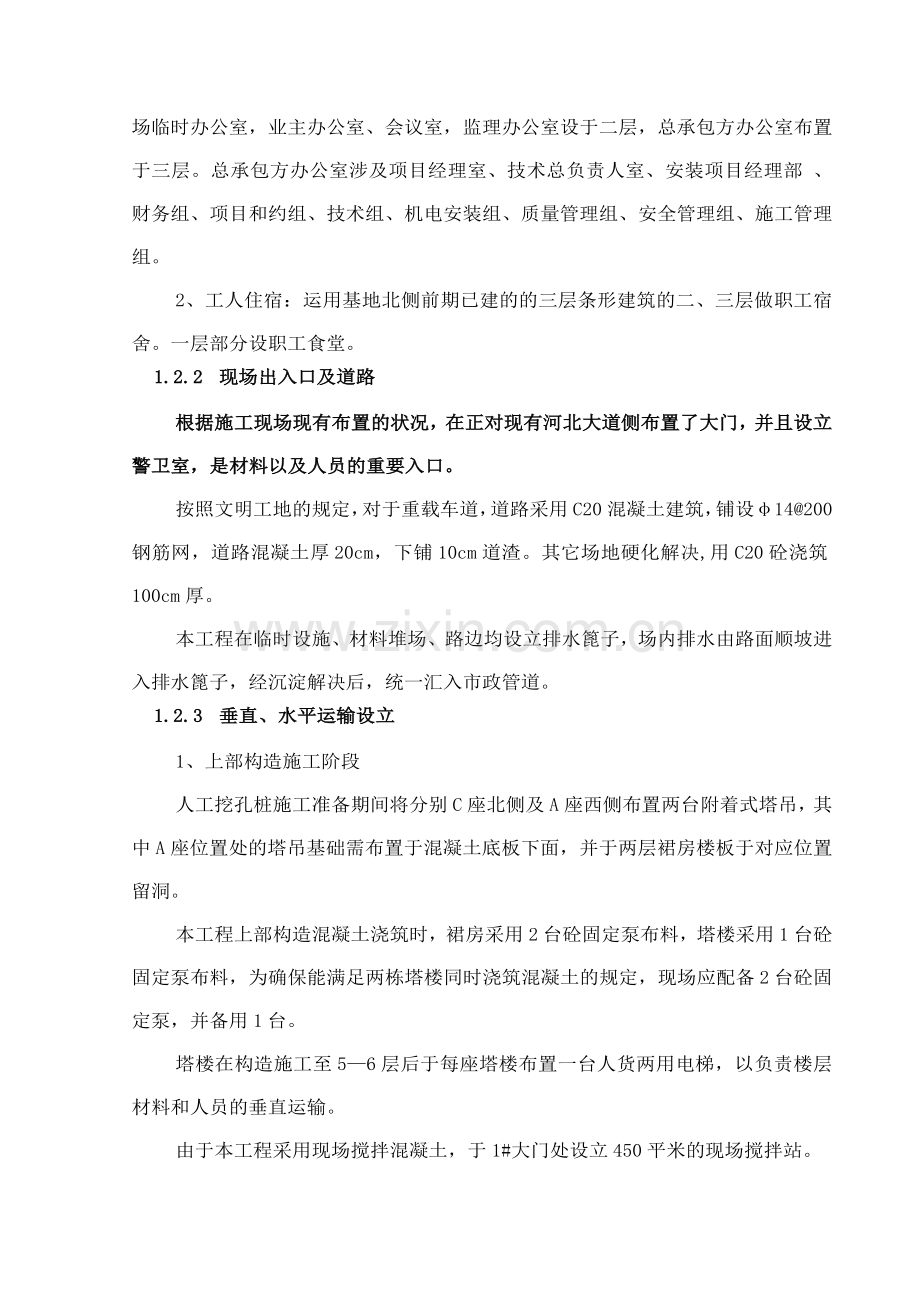

1、临时办公室：运用基地北侧前期已建的的三层圆弧建筑的二、三层作为现场临时办公室，业主办公室、会议室，监理办公室设于二层，总承包方办公室布置于三层。总承包方办公室涉及项目经理室、技术总负责人室、安装项目经理部 、财务组、项目和约组、技术组、机电安装组、质量管理组、安全管理组、施工管理组。
2、工人住宿：运用基地北侧前期已建的的三层条形建筑的二、三层做职工宿舍。一层部分设职工食堂。
1.2.2 现场出入口及道路
根据施工现场现有布置的状况，在正对现有河北大道侧布置了大门，并且设立警卫室，是材料以及人员的重要入口。
按照文明工地的规定，对于重载车道，道路采用C20混凝土建筑，铺设φ14@200钢筋网，道路混凝土厚20cm，下铺10cm道渣。其它场地硬化解决,用C20砼浇筑100cm厚。
本工程在临时设施、材料堆场、路边均设立排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀解决后，统一汇入市政管道。
1.2.3 垂直、水平运输设立
1、上部构造施工阶段
人工挖孔桩施工准备期间将分别C座北侧及A座西侧布置两台附着式塔吊，其中A座位置处的塔吊基础需布置于混凝土底板下面，并于两层裙房楼板于对应位置留洞。
本工程上部构造混凝土浇筑时，裙房采用2台砼固定泵布料，塔楼采用1台砼固定泵布料，为确保能满足两栋塔楼同时浇筑混凝土的规定，现场应配备2台砼固定泵，并备用1台。
塔楼在构造施工至5—6层后于每座塔楼布置一台人货两用电梯，以负责楼层材料和人员的垂直运输。
由于本工程采用现场搅拌混凝土，于1#大门处设立450平米的现场搅拌站。
2、装饰施工阶段
在装饰施工阶段，主楼的材料和人员的垂直运输将沿用构造施工阶段的三台人货电梯，负责楼层的材料和人员运输。
塔吊及人货梯的布置见裙房及塔楼施工总平面布置图。
1.2.4 原材料及加工场地的布置
钢筋半成品和木工房布置在塔吊吊运范畴之内，施工现场全部围档，进行封闭施工，与周边的环境相隔开。（具体布置详见裙房及塔楼施工总平面布置图）为确保构造施工期间的现场道路的顺畅，材料进场严格按照计划执行。
1.3 现场临电、临水布置
1.3.1 现场临电布置
1、我公司将根据业主提供位的电源，设配电室，采用集中管理，施工用电线路采用三相五线制。从配电室各分三路接出，一路作为办公用电，一路作为大型机械设备用电（塔吊及人货梯），另一路作为其它施工用电。
2、构造楼层的施工用电沿构造向上布置二根70mm2电缆，每层设二只分派电箱，再由分派电箱分别拉出开关箱接至楼层施工用电部位。
3、办公、厕所等生活用电均采用36V低压电。
1.3.2 现场临水布置
根据施工现场状况本工程施工用水的接入口由业主提供。
1、消火栓给水系统
消防水管一律使用75管，室外消火栓给水管道沿道路埋设，沿建筑物布置成环状，配备200m消防软管。构造楼层设一根消防立管，楼层竖向每一层设一只消防龙头，并且确保消防水流量最小达成900升/分钟。消防用水可充足运用地下室的消防水箱，并确保其有足够的蓄水量，严禁用于生产及生活用水。
2、生产给水系统
用水管道口径由100、75等规格构成供水网络，并在施工现场各用水点预留施工生产用水甩口。
楼层施工用水用50管径水管布置至各施工层面，以满足构造及装饰施工用水，施工用水严禁使用消防水源。
全部水管均沿围墙或路下敷设，穿越重载车处作加固解决。
3、排水系统
沿建筑施工区域外围设立明排水沟400mm×300mm（深×宽），并通过三级沉淀及集水井，集中排入市政污水管道。
在上部构造施工时，各层楼临时加设50污水管及成品瓷器小便斗与地面化粪池相连，既方便工人，又可提高文明卫生。
及时清理现场内残留施工垃圾、障碍物以及疏通施工现场排水管道。
4、灭火器
每楼层在上下通道口、脚手等部位均设消防灭火器，并定时检查更换。
1.4 现场卫生
1、为了保持工地及其周边环境的清洁卫生，在施工期间所产生的施工垃圾和生活垃圾按其性质分类及时搬离施工现场，直至工完料清交付使用。
2、渣土的清理手续将在建设单位的协助下，及时进行办理和外运渣土。
3、在车辆进出施工现场的重要出入口设立车辆清洗设备，以确保施工泥浆不随车辆污染市政道路。
4、对雨季和汛期现场排水系统的日常维修方法
5、成立现场排水系统日常维修班组，专人负责、定时检查和去除排水沟以及沉淀池中积存物，确保排水沟畅通。
6、逢雨季、汛期增加潜水泵，提高排水流量、流速，确保排水畅通、快速。
7、雨季、汛期成立防汛抗台工作小组，做到人员到位、职责分明、防汛抗台物质储藏充裕。
1.5 夜间施工照明
1、夜间施工照明重要运用场内灯照明（规定向场内照射，以避免对场外的光污染），另配小太阳灯局部辅助照明。
2、场地四周共设6个灯架照明。
3、楼层内楼梯间、人货梯处设36V低压照明，确保施工期间上下照明的需要。
1.6 现场施工总平面布置图
详见：
图01：地下室施工总平面布置图
图02：裙楼及塔楼施工总平面布置图
图03：装饰阶段施工总平面布置图
图04：施工临时用电总平面布置图
图05：施工临时用水、消防平面布置图
图08：施工现场排水布置图
图21：现场搅拌站布置示意图
1.7 现场CIS形象布置
根据公司CIS形象战略实施的宗旨：展示人文卓越的公司形象，塑造崇高诚信的公司精神，服务于项目建设实践，在征得建设单位同意后，对施工现场的各个要素按不同场合和时间严格按照CIS手册的原则执行，做到施工现场“五化”，即“亮化、净化、绿化、美化、硬化”；并且以“新概念、新环境、新品质”的“三新”为目的，使现场的安全生产、文明施工和施工现场管理不停上台阶。
1.7.1 封闭管理
1、围墙 沿工程四周持续置高度为2.5米的围墙，做到结实、稳定、美观、内外进行粉刷，外立面基调为白色，围墙上书写的内容色调按照CIS手册统一执行。
2、大门 在施工现场进出口设钢制大门，高度为2.5米；两侧门墩高度3.0—3.2米，门墩之上设灯箱，上书公司全称；大门的颜色为白色，大门宽度为5.0-6.0米；大门及两侧门墩书写的内容及色调按照CIS手册统一执行。
3、大门边设门卫室，门卫有专职保卫人员担任，24小时值勤巡逻。门卫室设门卫制度、保卫人员名单及职责，并建立人员、材料出入登记档案。
1.7.2 施工现场标牌
1、在大门内的显眼位置上设立“八牌二图”，格式按照公司CIS手册统一执行。
2、在大门内外设立二块可活动警示牌，一块为“进入工地，请戴好安全帽”，另一块为“施工带来不便，感谢你的协助”。其它警示牌根据CIS手册统一加工制作。
1.7.3 施工场地
1、混凝土硬地坪施工
根据实际状况，在建筑物四周2米范畴内、重要道路、堆放建筑材料处硬化解决采用C20砼浇筑100厚，其它场地在大门区、办公室前适宜搞些绿化工作。
2、吸烟点
按照原则规定，施工现场严禁随意吸烟。项目经理部制订禁烟制度并视具体状况设立吸烟点。
1.7.4 办公及生活设施
1、临时设施的建设
为了做好现场的标化管理，在我方进驻后，在征得建设方同意下，按照公司CIS手册的统一规定进行对临时设施内外墙面解决，刷公司的标志色及有关公司标记。
2、办公室
规定每个办公室布置整洁有序。如办公桌、椅子统一，放置花卉盆景，墙上悬挂室内人员的的岗位职责、安全帽等。
3、厕所
男厕所坑位设立以施工高峰期人数的1/16原则设计建造，女厕所坑位视项目部具体状况设立，厕所室内高度不得低于2.5米，上部设天窗，地坪为地砖并不得积水，墙裙为瓷砖，高度不低于1.2米，并有良好的通风设施。设立定时冲水箱，并贯彻专人进行每日的卫生保洁工作。
4、医务室
内备某些惯用的必备药品和担架，医务室工作人员必须含有良好的素质，有行医证，有解决普通紧急病情和医治常见病的能力。

工程施工测量
本工程测量定位采用先进的高精度全站仪1套，激光垂直仪1台，经纬仪2台、水平仪3台；根据业主提供的红线界桩点和有关图纸进行施工放样。根据场地条件并考虑到后来构造施工中多工种交叉作业的复杂性，采用极坐标法不仅能获得较高的施工放样精度，并且操作办法较为简朴。因此本工程采用极坐标法进行平面放样。
1.8 工程施工测量特点
1、由于本工程为超高层建筑，构造竖向偏差直接影响工程受力和外观质量，故施工测量中规定竖向投测精度高，所用仪器和测法要适应构造类型、施工办法和场地条件。
2、测量放线办法能因时、因地制宜，灵活适应，并需配备相适应的专用仪器和采用必要的安全方法。
3、由于建筑工程量大，工期长，为确保工程的整体性和各局部施工的精度规定，在开工前要测设足够精度的场地平面控制网和标高控制网。控制网点在整个施工期间能精确、牢固地保存至工程竣工，并能移交给建设单位继续使用，这项工作是确保整个施工测量顺利进行的基础，也是施工测量中难点。
4、由于天气的变化、材料受力变形及地基的下沉等影响，在施工测量中，就必须根据有关的规律预估和预留变形量。如测设标高时，应预留构造下沉；在控制建筑物垂直度时，应考虑日照变形的影响等等。
5、在施工期间要按规范与设计图规定进行必要的环境的变形监测和建筑物本身的变形观察，竣工之后由建设单位负责继续观察。
6、施工测量要与设计、监理等各方面亲密配合，事先充足作好准备，制订切实可行的与施工同时的测量放线方案。测量放线人员要严格恪守施工放线的工作准则。每步都检查与校对。
1.9 平面控制网的测设
1、平面控制网布设原则
（1）、平面控制遵照先整体、后局部，高精度控制低精度的原则。
（2）、布设平面控制网根据建筑设计总平面图和施工总平面布置图。
（3）、控制点应选在通视条件良好、安全、易保护的地方。
（4）、桩位必须用混凝土保护，需要时用钢管进行围护，用红油漆作好标记。
2、建筑坐标系的建立
为便于施工中测量数据计算，需要建立建筑坐标系，根据业主提供的水准原点，建立建筑坐标系。
施工中的数据计算，放样工作均应以此坐标系为根据。
3、控制点的建立
先用经纬仪根据平面控制网放出建筑物轴线，并在场地上做好轴线控制点，并定时（二星期左右）复测一次。
控制点的做法为用2m长钢管打入地下，地面上留200mm，上焊铁板并在铁板上划十字线。并在控制点外砌500mm高砖墙，中间浇捣素混凝土至控制点面并在砖墙上加盖，避免垃圾等杂物进入。
4、控制网加密和施工放线
垫层施工完毕后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，规定轴线间距、线垂直角必须附合规范规定。
5、轴线控制网的精度等级及测量办法
根据《工程测量规范》规定控制网的技术指标必须符合下表的规定。
轴线控制网的指标
等 级
测角中误差( ″)
边长相对中误差
二 级
±20
1/15000
为满足控制网的精度规定，测量仪器采用电子全站仪，一测回测角，二测回测边。测量时，严格按规程中水平角观察和光电测距的技术规定来进行。
1.10 高程控制网布设
1、高程控制网起始根据
高程控制网根据业主提供场区内高程控制基点测设。
2、高程控制网的布设
根据地下工程与上部构造工作分段进行的特点，高程控制网分段测设，但为了确保标高精度一致，要及时进行复测。
考虑到施测方便，高程控制网，拟布设在基坑边上。为了便于施测及校核，每段布设2～3个控制点。在控制点的设立位置，用清水冲刷掉墙面浮土，薄抹一层水泥砂浆，做成一块10cm×10cm的平整竖平面，在该竖平面上涂上红色“Ñ”标志，并在旁侧注明相对标高。
3、高程控制网的精度等级及测量办法。
根据《工程施工测量规范》标高控制网拟采用三等水准测量办法测定。水准测量的重要技术规定应符合下表的规定。
等级
每千米高差误差
路线长度
水准仪型号
水准标尺
观察次数
附合闭合差(mm)
二等
3-2 mm
<50 km
AL126A
双面
来回各一次

±12ÖL
注：L为来回测段附合水准路线长度(km)
测量仪器选用DS2型水准仪，来回观察。水准观察的技术规定符合下表的规定。
水准观察的重要技术规定
等级
水准仪型号
视线长度
前后视距较差
前后视距累积差
视线离地面最低高度
基辅分划读数差
基辅分划所测高差之差
二级
DS2
£75 m
£2 m
£5 m
0.3 m
2.0 mm
3.0
4、标高竖向传递
标高竖向传递采用激光仪，详见背面。
5、针对本工程的特点，本工程定位控制测量还应注意下列几点：
根据总平面图设计坐标，为确保控制网的对的，必须由道路上的都市坐标系统结合建筑物规划红线引入定位；
根据施工现场及周边环境条件，选择适宜地方按一次埋设，多个用途、长久使用的原则埋设首级控制点、构成一种完全能满足施工放样及沉降观察需要的永久性施工控制网。控制点按规定进行技术解决、控制点所处位置要确保此后不被占用且障碍较少、以使对控制点进行使用和保护。控制点既作平面控制之用，又作标高控制之用。
工程开始前，根据工程构造状况，运用首级控制点，放出二级控制点作为施工的二级控制，并进行复测。该控制点既可用于细部点的放样，同时以可用作对工程上各结点的复合检测。
运用全站仪对全部控制点进行精确测定，并将他们与附近的国家都市等级点进行联测，使其坐标与高程统一为一种系统，便于此后使用。
运用配套计算机对全部观察值进行严密平差，确保整个控制精度完全能够符合国家工程测量技术规范和工程设计规定。平差成果存入计算机内。需要时能够随时调用。
随着施工的进展，考虑到多个因素可能造成的影响，经常对全部控制点作必要的检测。
1.11 工程平面放样
1.11.1 垂准测量
随着构造的升高，要将首层轴线逐级向上投测，用以作为各层放线和构造竖向控制的根据。其中，以建筑物外廓轴线和控制电梯井轴线的投测更为重要。施工中对竖向偏差的控制规定越高，轴线竖向投测的精度和办法就必须与其适应，以确保工程质量。这是本工程施工测量的重点和难点。
1、测量允许偏差
层间竖向测量偏差不应超出±3mm，建筑全高（H）竖向测量偏差不应超出3H/10000，并且不应不不大于：
30m<H≤60m ±10mm
60m<H≤90m ±15mm
90m<H≤120m ±20mm
120m<H≤150m ±25mm
150m<H ±30mm
为了满足精度规定，根据本工程特点，无法使用常规的测量办法从外控点测设楼层面上轴线，因此考虑到能设至最大高度，在楼板上预留孔洞（避开柱梁）使能在上、下贯穿且互相通视的位置设立内控点。作为楼层平面放线和投测轴线的根据。内控点设在一层楼面上，共三点，以一块150mm×150mm×10mm的铁板作为标志，在浇筑一层楼面混凝土时埋设固定好，然后用电子全站仪精确测定其位置并刻上十字丝表达点位，后来各层面预留200mm×200mm孔洞、随着构造每升高一层，将垂直仪架设在底层内控点上，通过中整平后打开电源开关，由望远镜向天顶垂直方向发出激光，并通过在楼板上事先预留好的孔洞投射到接受靶上（接受靶用半透明有机玻璃制成），由靶旁标点员用水笔或玻璃铅笔标出靶上的光斑中心。
由于始终以底层内控点为投测根据，不仅避免了逐级向上投测易产生的累计误差，并且由垂直仪设在底层室内，多个振动干扰相对较少，又不受大风、强光等气候因素影响，因此仪器稳定、操作简便、精度可靠（铅直精度可达1/0以上）。只是实测时要采用必要的保护方法避免落物击伤仪器。
得到投测点位后，将全站仪搬到楼层投测点上，先个别设站检测其对应的边长及水平角。经检测点位满足精度规定后，据此投测点按极坐标完毕所在层面上的定位放样。其它各层参考上述办法放样，测设完毕，各层楼面预留孔洞用盖板上以保安全。
1.12 标高传递
在现场场地质比较稳定且安全可靠的地方，埋设三个标高基准点，具体埋设位置由现场施工人员会同建设、监理方踏勘选定，这三个基准点既可用来控制楼层标高，又可作为沉降观察水准点。现场标高基准点埋设后，使用S2级水准仪，在建设方指定的水准点上，按国家II等水准测量精度规定，以闭合水准路线法引测一地基准点上，其闭合差应不大于±5√n mm(n为测站数)。
楼层的标高传递采用沿构造外墙，边柱或电梯间向上竖直进行（见下图），为便于各层使用和互相校核，最少由三处向上传递标高。先用水准仪根据统一的±0.000水平线在各向上传递处精确测出相似的起始标高线，然后用钢尺沿竖直方向向上量至施工层，并画出正米数的水平线，各层的标高线均由各处的起始标高线向上直按量取，高差超出一整钢尺时，在该层精确测定第二条起始标高线作为再向上传递的根据，最后将水准仪安置到施工层收测由下面传递上来的各水平线，误差控制在±3mm以内。在各层抄平时以两条后视水平线什么样校核。
竖向标高传递示意图
H2=H1+ b1+a2-a1-b2 公式<1>
其中：
H1——首层基准点标高值；
H2——待测楼层基准点标高值；
a1——S1水准仪在钢尺读数；
a2——S2水准仪在塔尺读数；
b1——S1水准仪在钢尺读数；
b2——S2水准仪在塔尺读数。
为确保高程传递的精度，采用下列基本方法：
1、仪器观察尽量做到前后视线等长；
2、所用钢尺通过计量检定且固定使用；
3、当从±0.000以上向上量取时，要用规定的拉力且加上尺长和温度修正；
4、上、下司尺员事先要碰头交底，做到心中有数，配合默契。
5、在构造施工到一定高度后，应重新引测对应的构造标高，以确保高层建筑的质量规定。
1.13 变形观察控制
建筑从施工准备起，到全部工程竣工后的一段时间内，应按施工规范与设计规定，进行沉降、位移和倾斜等变形观察。一部分是观察建筑施工造成邻近建筑物的变形，重点是观察一期5#楼建筑的沉降和变形，观察点放在建筑物四角，以确保安全和对的指导施工。另一部分是整个施工过程中和竣工后，观察建筑沉降变形，以检查地基基础，并为构造设计反馈信息。
1.13.1 对邻近建筑物变形观察
1、变形观察特点
（1）、精度规定高
为了能精确地放映出邻近建筑物和地下管线的变形状况，普通规定测量的误差应不大于变形量的1/10——1/20。为此，变形观察中应使用精密水准仪、精密经纬仪和精密测量办法。
（2）、观察时间性强
各项变形观察的初次观察时间必须准时进行，否则得不到原始数据，而使整个观察失去意义。其它各阶段的复测，也必须根据工程进展定时进行，不得漏测或补测，这样才干得到精确的变形量及其变化状况。
（3）、观察成果要可靠、资料要完整
这是进行变形分析的需要，否则得不到符合实际的成果。
2、变形观察的基本方法
为了确保变形观察成果的精度，除按规定时间一次不漏地进行观察外，在观察中应采用“一稳定、四固定”的基本方法。
（1）、一稳定
一稳定是指变形观察根据的基准点、工作基点和被观察物上的变形观察点，其点位要稳定。基准点是变形观察的基本根据，最少要有3个稳固可靠的基准点，并每六个月复测一次；工作基点是观察中直接使用的根据点，要选在距观察点较近但比较稳定的地方。
（2）、四固定
四固定是指所用仪器、设备要固定；观察人员要固定；观察条件、环境基本相似；观察路线、镜位、程序和办法要固定。
1.13.2 本建筑物沉降观察
沉降观察应在基础底板完毕后开始观察，施工期间，每施工1-2层观察一次，如有必要，观察次数根据实际状况调节。竣工后，第一年内每隔2-3个月观察一次，后来每隔4-6个月观察一次，直到建筑物沉降基本稳定为止。沉降停测原则可采用持续两次六个月沉降量不超出2mm。埋设在地下室底板上的初始沉降观察点应随施工逐级向上引测至地面以上。施工应注意对沉降观察点的保护，待竣工时提供完整观察资料。到±0.000时，按设计规定埋设永久性沉降观察点，并将高程引测量新观察点上以保持沉降观察的连贯性。沉降观察使用DS2型精密水准仪和钢尺，采用闭合水准路线观察，其闭合差应符合±5√n mm的规定，观察次数按设计或国家有关技术规范执行。
为了确保沉降观察成果的精确度和可靠性，采用下列方法：
1、固定使用通过计量检定的水准仪和水准尺，并定时进行检查校正；
2、使用固定的水准点并定时进行高程检测，对水准点采用必要的安全方法，避免高程变动造成差错；
3、初次观察前到现场拟定仪器安置位置和选定监时水准点（转点），并与永久性水准点一起绘制一张沉降观察路线图，方便每次观察时按规定的路线进行；
4、初次观察值是计算变形量的起始值，其高程对的与否至关重要，以持续观察2次取其平均值作为各点的高程；
5、作业时，观察员、统计员、立尺员三位一体，要基本固定且做到亲密配合；
6、每次观察结束后，由测量工程师负责检查统计计算与否对的，精度与否合格，并进行误差分派，然后将没测高程列入沉降观察成果表。
7、根据沉降变形特性点处布点和大面积均匀布点相结合的原则，在一层均匀布设沉降观察点若干个。为便于长久观察，标志点用钢质构造，均设于墙柱内，每增高一层观察一次，计算沉降量和累计沉降量，方便及时掌握平均沉降量和各点间差别沉降。
1.14 质量确保方法
加强现场内的测量桩点的保护，全部桩点均明确标记，避免用错和破坏。
1．全部质量活动均应按照《工程测量专业质量手册》以及实施细则文献规定的程序进行。
2．测量作业的各项技术按《工程测量规范》进行。
3．测量人员必须持证上岗。
4．进场的测量仪器设备，必须检定合格且在使用期内，标记保存完好。
5．施工图、测量桩点，必须通过校算校测合格才干作为测量根据。
6．轴线放完后规定进行闭合检查。
7．加强现场内的测量桩点的保护，全部桩点均明确标记，避免用错和破坏。
8．每一项测量工作都要进行自检—互检—交叉检。
1.15 外墙垂直度控制方法
1、提高外墙模板边线的放线精度，在钢尺量距时采用统一原则钢尺，并采用固定拉力以消除误差，钢尺严格按规范规定进行标定及量距调节。
2、轴线基本放好后，用全站仪进行复核，确保外墙轴线尺寸万无一失。
3、木工严格按尺寸规定支模，每五层对垂直度进行较核，确保测量精度。
1.16 重要测量仪器及工艺质量检测计量器具一览表

序号
器具名称
型号规格
数量
器具用途
1
经纬仪
WILD
2
墙、柱、梁定位放线
2
全站仪
TOPCN
1
定位放线
3
钢卷尺
5m/30m/50m/
10/3/1
定位放线
4
水准仪
DS2
3
标高控制
5
垂直仪
WILD
1
垂直投点
6
托线板
×150×12
40
砖墙面、楼地面垂直度控制
7
塞尺

10
墙面、楼地面垂直度控制
8
回弹仪
HT225S
1
混凝土强度测试
9
稠度仪

1
测试砂浆稠度
10
天平
200g
1
测试砂浆比重
