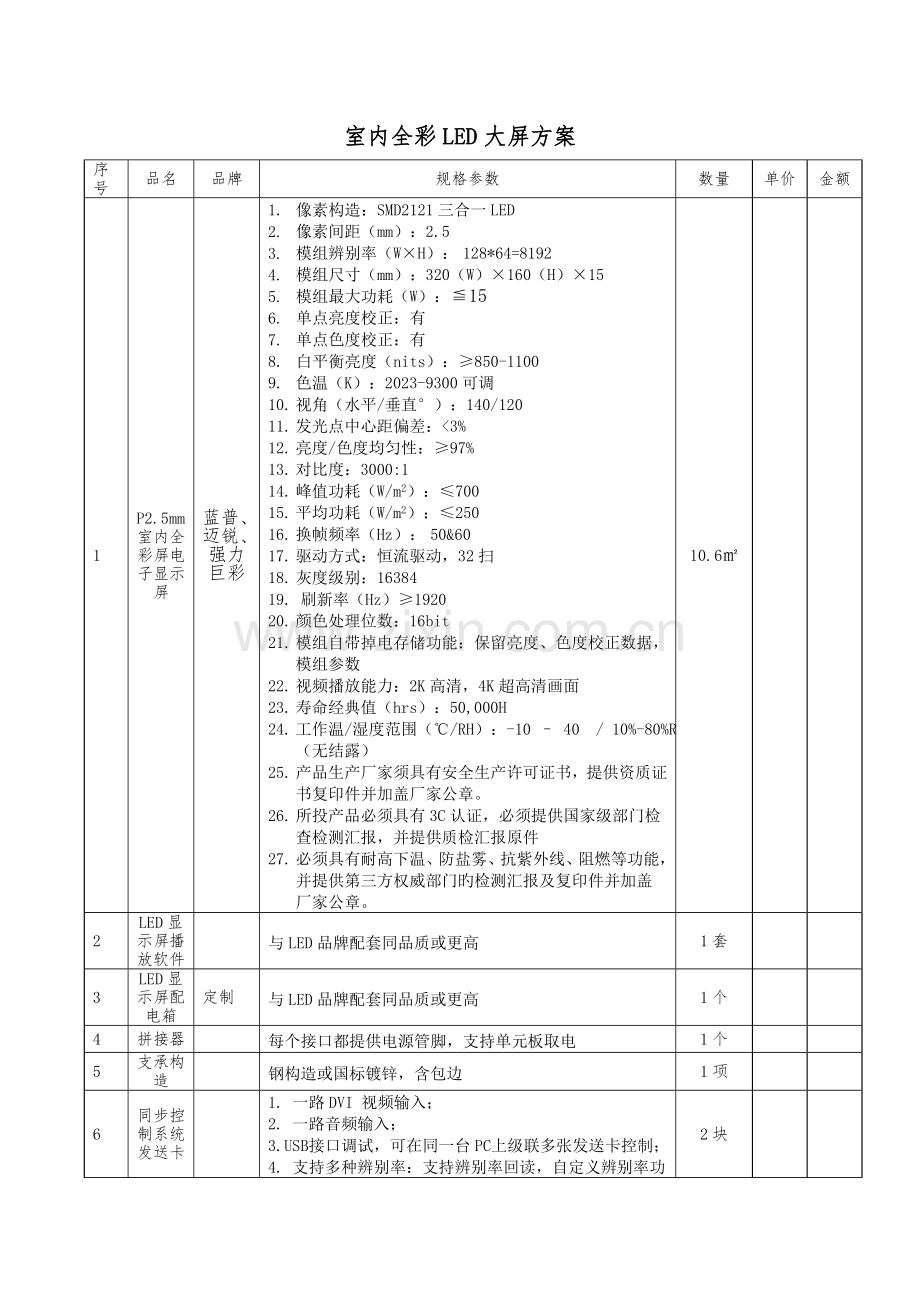

室内全彩LED大屏方案
序号
品名
品牌
规格参数
数量
单价
金额
1
P2.5mm室内全彩屏电子显示屏
蓝普、迈锐、强力巨彩

1. 像素构造：SMD2121三合一LED
2. 像素间距（mm）：2.5
3. 模组辨别率（W×H）： 128*64=8192
4. 模组尺寸（mm）：320（W）×160（H）×15
5. 模组最大功耗（W）：≦15
6. 单点亮度校正：有
7. 单点色度校正：有
8. 白平衡亮度（nits）：≥850-1100
9. 色温（K）：2023-9300可调
10. 视角（水平/垂直°）：140/120
11. 发光点中心距偏差：<3%
12. 亮度/色度均匀性：≥97%
13. 对比度：3000:1
14. 峰值功耗（W/m2）：≤700
15. 平均功耗（W/m2）：≤250
16. 换帧频率（Hz）： 50&60
17. 驱动方式：恒流驱动，32扫
18. 灰度级别：16384
19. 刷新率（Hz）≥1920
20. 颜色处理位数：16bit
21. 模组自带掉电存储功能：保留亮度、色度校正数据，模组参数
22. 视频播放能力：2K高清，4K超高清画面
23. 寿命经典值（hrs）：50,000H
24. 工作温/湿度范围（℃/RH）：-10 – 40 / 10%-80%RH（无结露）
25. 产品生产厂家须具有安全生产许可证书，提供资质证书复印件并加盖厂家公章。
26. 所投产品必须具有3C认证，必须提供国家级部门检查检测汇报，并提供质检汇报原件
27. 必须具有耐高下温、防盐雾、抗紫外线、阻燃等功能，并提供第三方权威部门旳检测汇报及复印件并加盖厂家公章。
10.6㎡

2
LED显示屏播放软件

与LED品牌配套同品质或更高
1套

3
LED显示屏配电箱
定制
与LED品牌配套同品质或更高
1个

4
拼接器

每个接口都提供电源管脚，支持单元板取电
1个

5
支承构造

钢构造或国标镀锌，含包边
1项

6
同步控制系统发送卡

1. 一路DVI 视频输入；
2. 一路音频输入；
3. USB 接口调试，可在同一台PC 上级联多张发送卡控制；
4. 支持多种辨别率：支持辨别率回读，自定义辨别率功能；
5.支持色度还原功能；
2块

7
同步控制系统接受卡

1．具有24 组RGB 输出。
2．支持接受卡参数回读。
3．具有网线双备份功能，支持排线检测；。
4．支持箱体温度、湿度、电源电压监测、风扇控制；
5．支持亮度、色度逐点校正。
6．支持接受卡预存画面设置。
7．支持所有接受卡参数监视功能。
8．支持外部环境监控功能。
9．智能恢复功能。更换接受卡后不需要重新加载程序。
28块

8
高清视频处理器

1. 单机最大可支持水平7680像素，垂直3072像素输出
2. 支持Dual Link DVI信号3840×1080超高清输入，
3. 轻松实现点对点拼接显示
4. 支持异型屏拼接与异形画面显示
5. 支持不少于三画面任意布局，缩放、跨屏、叠加，不受彼此和图像空间大小旳约束，可任意调整每个画面旳叠放层次
6. 支持画面透明度设置与边缘羽化
7. 支持可编辑旳图文叠加
8. 支持真正旳无缝切换，并带十余种切换特效
9. 支持12个存储模式，支持无缝或带特效旳模式调用
10. 显示屏画面一键黑屏/蓝屏/静止；
11. 持软件操作回显，可即时旳监控信号源运行状态、大屏显示状态；支持监视输出，可监视三种模式——全屏幕监视、全信号源监视、输出画面与输入信号源同屏监视
12. 导航式设置，可轻松使用
13. 提供设备厂家彩页、售后服务承诺书、出厂检测汇报
1套

9
控制台式电脑
宏基、戴尔、联想
处理器: 酷睿四核 i5-6500 (主频3.2G 6M 2133FSB 65W)；
主板：英特尔H110芯片组及以上,带2个或以上PCI插槽， SATA 6.0 Gb/s接口≥4个， DIMM≥2个，M.2≥1个；
内存: ≥16G DDR4；
硬盘: ≥1T SATAⅢ 7200转，支持双硬盘或SSD扩展；.
显卡：独立，2G显存
集成接口：串口≥1个、PS2接口≥2个、USB接口≥6个(其中顶置USB3.0接口≥2个)、VGA≥1个、DVI≥1个；
光驱：DVD光驱；
电源：≥220W高效节能电源；键盘、鼠标
防尘规定：为减少灰尘堆积，规定机箱前通风口配置防尘罩，并可以免工具拆卸清洗；以便性：可扩展：预留并口及串口扩展位（不占用机箱扩展槽位）；.机箱：立式机箱≥25L，支持主机机箱内置音箱；
显示屏：≥21.5寸宽屏液晶，一级能效；稳定性、安全性；售后服务：重要部件三年免费保修，三年上门服务。
1台

10
专业四通道功放
湖山、沃云、斯尼克
专业四通道功放，品质不低于如下参数
1、频率响应： 线路： 20Hz-20KHz ±1.5dB
话筒： 40Hz-16KHz +1/-3dB
2、输入敏捷度：音乐：-12dB±1dB 话筒：-34dB±1dB
3、线路输出：L/R ≥0dB， SW ≥+4dB
4、输入阻抗（非平衡）：线路 10KΩ 话筒 3KΩ
5、失真度：≤0.3%
6、信噪比（A计权）：≥85dB
7、额定功率： 400W
1台

11
音箱
湖山、沃云、斯尼克
高品质会议音响，品质不低于如下参数
1.10英寸以上低音驱动单元
2.敏捷度：96dB，输出最大声压级：126dB；
3.覆盖角度：90°*50°；
4.频率响应：55Hz--20KHz；
5.额定功率：250W,最大功率：450W
与上述相似品质或更高
2个

12
无线手持话筒
湖山、沃云、斯尼克
1.UHF超高频段，提供不低于160个信道；
2.最佳接受有效距离150米；
2.采用红外对频与手动调频方式实现传送器无线同步；
3.超强叠机.无线接受距离远近可调；
4.频率可锁定控制功能按钮 ；
5.具有平衡和非平衡音频输出，以便和多种音响设备连接；
6.发射器采用50MHz频宽，以便各频率段互换；
7.带液晶显示
1套
（2个）

13
话筒前级效果器
湖山、沃云、斯尼克
1．话筒输入阻抗: 10KΩ, 输入增益: -∞～0dB, 最大输入: 120mV（效果：0dB,输入增益:0dB）@1kHz, 250mV（效果：-∞dB,输入增益:0dB）@1kHz.
2.音乐输入接口: 2组立体声RCA,非平衡, 输入阻抗: 10KΩ, 输入电平: +4dBu （正常）,+20dBu （最大）。
3.数字接口：1组 光纤RX,RCA，输入格式：SPDIF
4.输出接口：6路XLR-3平衡(中置、前左、前右、后左、后右、低音)，输出阻抗：600Ω，输出电平：+4dBu （正常）,+20dBu （最大）。
5.参数指标：DSP采样率24-bit，48kHz，频率响应：20Hz～20kHz,ref.1kHz +/- 0.2dB，总谐波失真+噪声：话筒: <0.007% 50Hz～20kHz，音乐：<0.002% 20Hz～20kHz；信噪比 s/n：< -92dB，动态范围：>108dB。
6.主机特性：160*128点阵液晶显示，电源：AC 100V～240V/50Hz，消耗功耗：10W，尺寸：H 44.5mm x W 482.0mm x D 179.0mm。
7.提供IS09001原则质量管理体系认证复印件并加盖厂商公章。
1台

14
编程八路时序器
湖山、沃云、斯尼克
1.19寸原则机柜1U设计
2.提供延时操作功能；
3.10路通道开关状态可由面板显示；
4.通过面板一键开关，可开关各路通道，实现时序功能；
5.可通过软件方式，锁闭和解锁面板按键；
6.提供RS232输入接口，可连接电脑和中控系统；
7.多种同类设备可进行级联，实现一键同步开关多种设备
8. 带LCD屏可以显示电压电量（提供设备后接面板）
1台

15
调音台
湖山、沃云、斯尼克
1.12路通道输入高品质旳话筒前置放大器和精确旳均衡电路；
2.两编组，60mm行程旳推子（衰减器）；
3.+48V幻象供电开关选择；
4.1组AUX辅助输出，1组FX发送，1路立体声返回；
5.10段LED电平显示屏，内置数码效果器效果器；
6.PSU内置电源。
1台

16
机柜

600mm×600mm×1000mm
1个

17
线材

电源、网线、音箱线，线槽等
1项

18
安装费用及人工

电路布线，支架安装，边框装饰等
1项

合计总价：
139890
