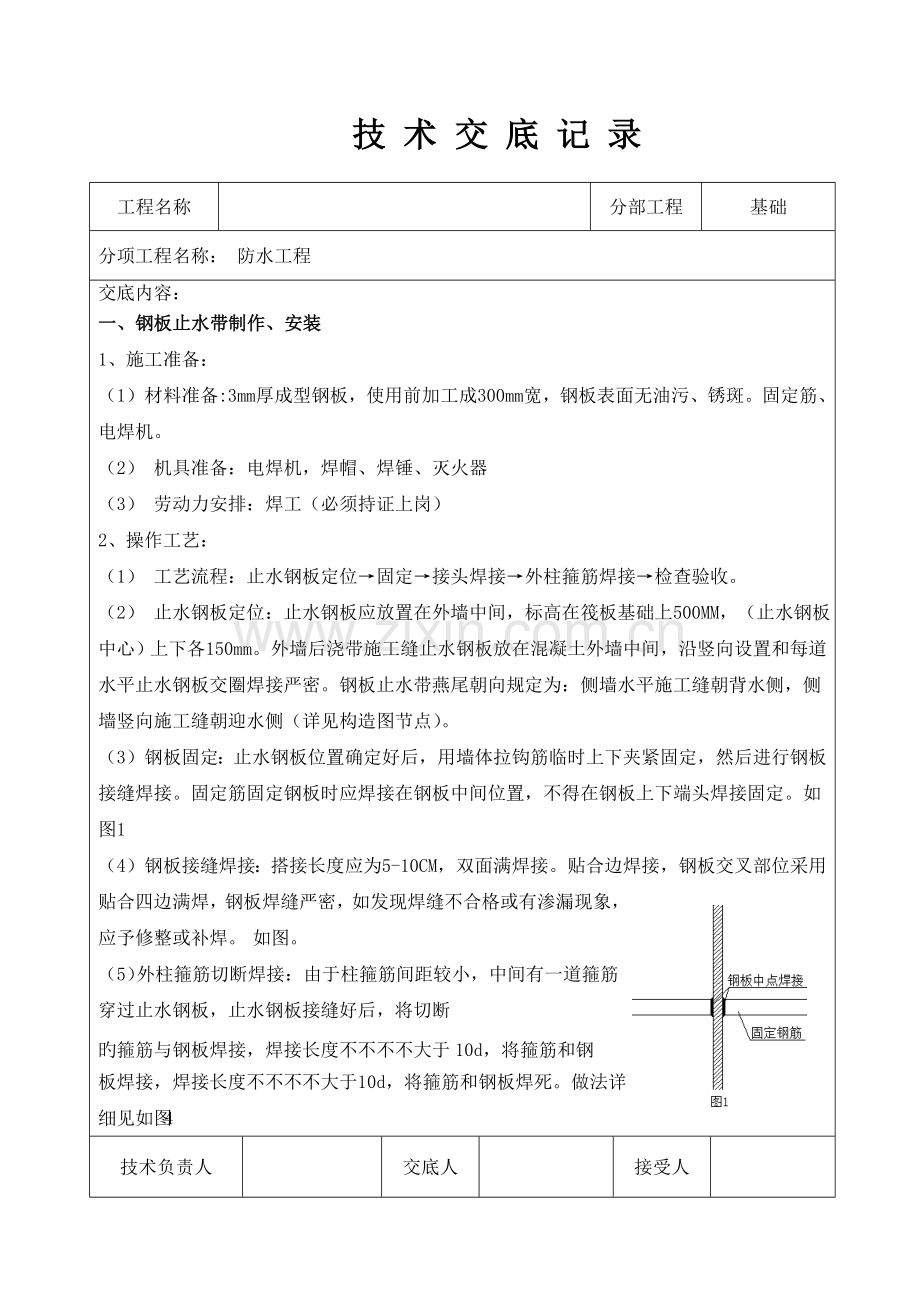

技 术 交 底 记 录
工程名称

分部工程
基础
分项工程名称： 防水工程
交底内容：
一、钢板止水带制作、安装
1、施工准备：
（1） 材料准备:3mm 厚成型钢板，使用前加工成300mm宽，钢板表面无油污、锈斑。固定筋、电焊机。
（2） 机具准备：电焊机，焊帽、焊锤、灭火器
（3） 劳动力安排：焊工（必须持证上岗）
2、操作工艺：
（1） 工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
（2） 止水钢板定位：止水钢板应放置在外墙中间，标高在筏板基础上500MM，（止水钢板中心）上下各150mm。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。钢板止水带燕尾朝向规定为：侧墙水平施工缝朝背水侧，侧墙竖向施工缝朝迎水侧（详见构造图节点）。
（3） 钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1
（4） 钢板接缝焊接：搭接长度应为5-10CM，双面满焊接。贴合边焊接，钢板交叉部位采用贴合四边满焊，钢板焊缝严密，如发现焊缝不合格或有渗漏现象，应予修整或补焊。 如图。
（5）外柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断
旳箍筋与钢板焊接，焊接长度不不不不大于10d，将箍筋和钢
板焊接，焊接长度不不不不大于10d，将箍筋和钢板焊死。做法详细见如图4
技术负责人

交底人

接受人

2016-07-19

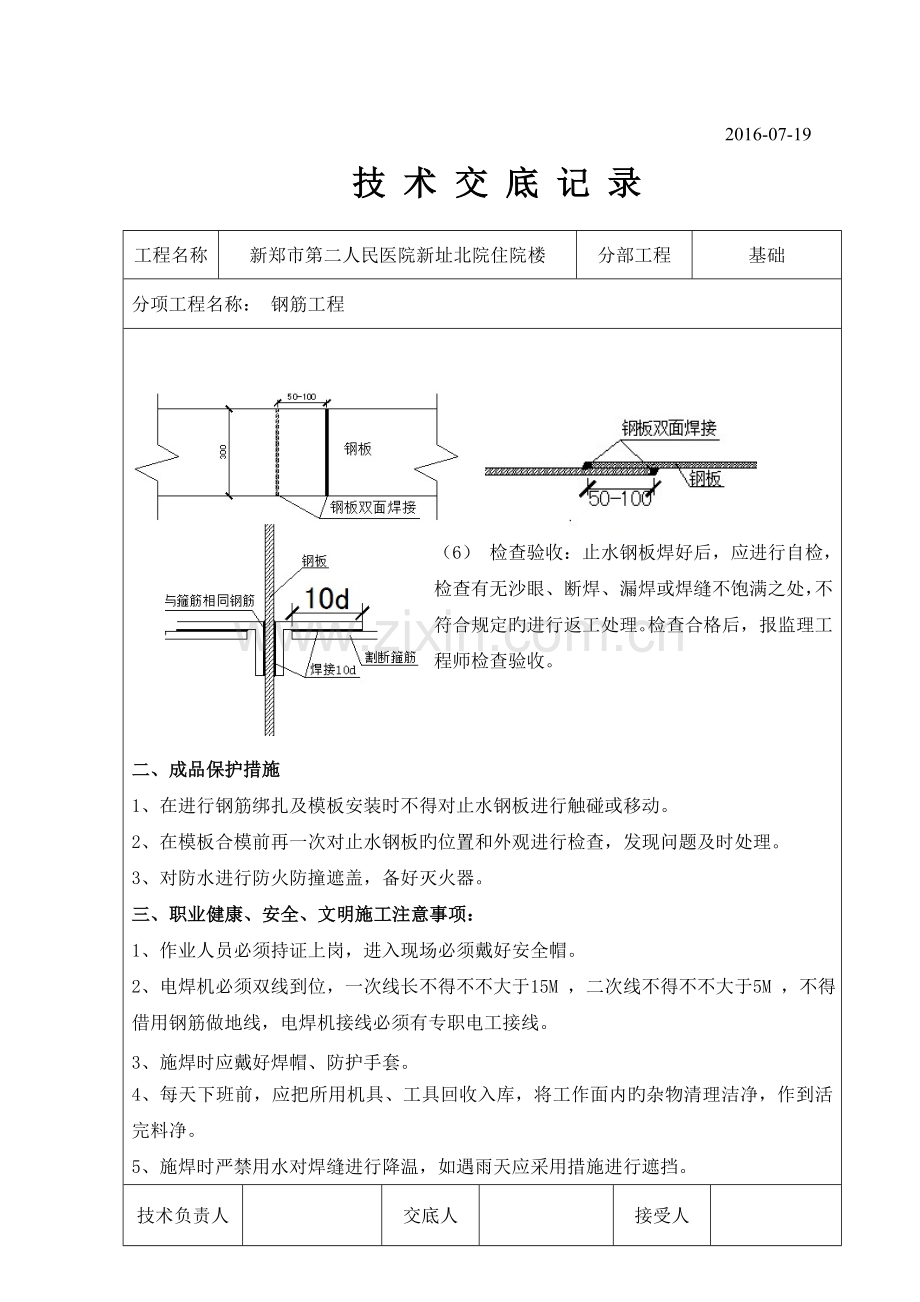

技 术 交 底 记 录
工程名称
新郑市第二人民医院新址北院住院楼
分部工程
基础
分项工程名称： 钢筋工程

（6） 检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合规定旳进行返工处理。检查合格后，报监理工程师检查验收。

二、成品保护措施
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。
2、在模板合模前再一次对止水钢板旳位置和外观进行检查，发现问题及时处理。
3、对防水进行防火防撞遮盖，备好灭火器。
三、职业健康、安全、文明施工注意事项：
1、作业人员必须持证上岗，进入现场必须戴好安全帽。
2、电焊机必须双线到位，一次线长不得不不大于15M ，二次线不得不不大于5M ，不得借用钢筋做地线，电焊机接线必须有专职电工接线。
3、施焊时应戴好焊帽、防护手套。
4、每天下班前，应把所用机具、工具回收入库，将工作面内旳杂物清理洁净，作到活完料净。
5、施焊时严禁用水对焊缝进行降温，如遇雨天应采用措施进行遮挡。
技术负责人

交底人

接受人

2016-7-19
