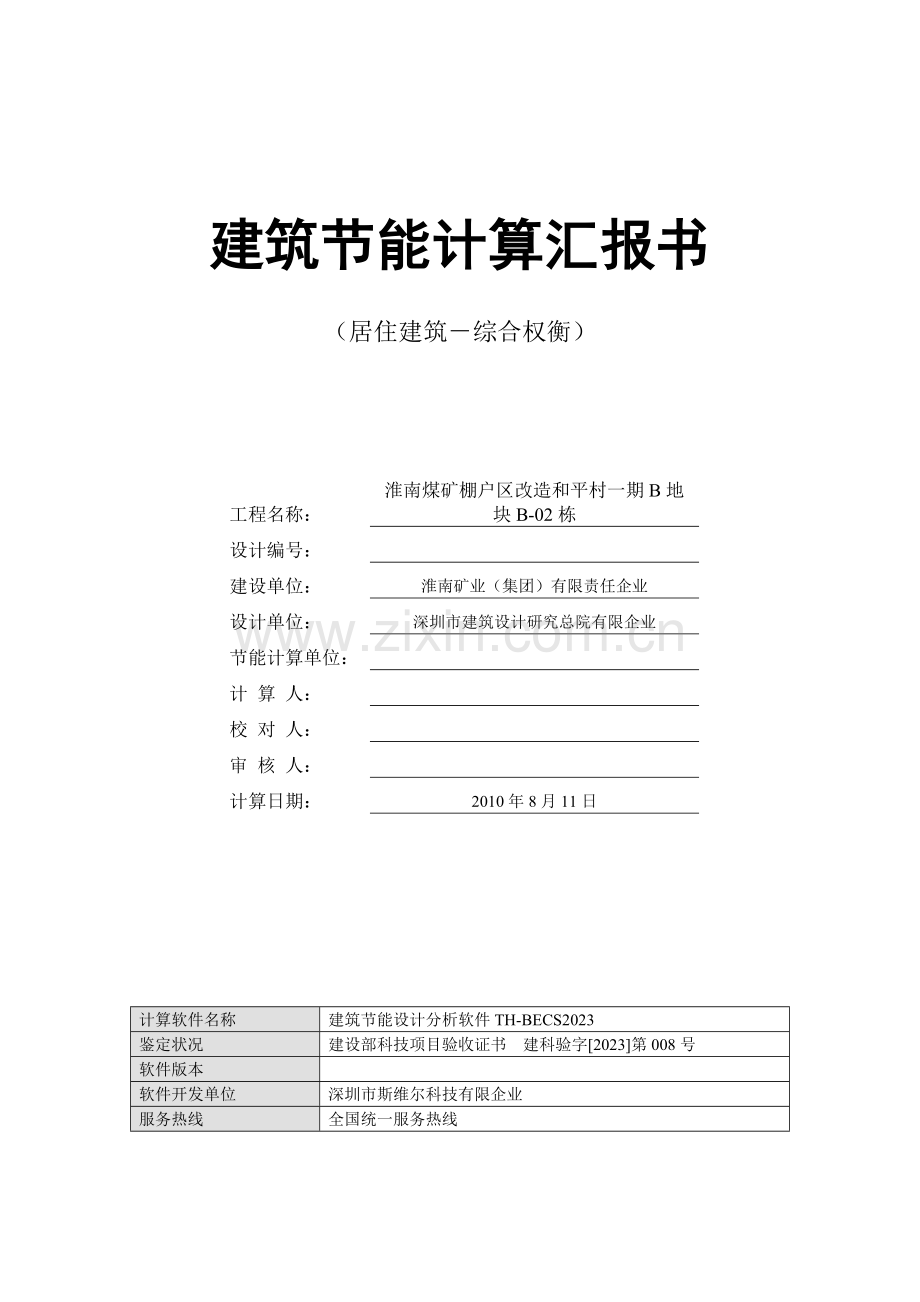

建筑节能计算汇报书
（居住建筑－综合权衡）

工程名称：
淮南煤矿棚户区改造和平村一期B地块B-02栋
设计编号：

建设单位：
淮南矿业（集团）有限责任企业
设计单位：
深圳市建筑设计研究总院有限企业
节能计算单位：

计 算 人：

校 对 人：

审 核 人：

计算日期：
2010年8月11日

计算软件名称
建筑节能设计分析软件TH-BECS2023
鉴定状况
建设部科技项目验收证书 建科验字[2023]第008号
软件版本

软件开发单位
深圳市斯维尔科技有限企业
服务热线
全国统一服务热线

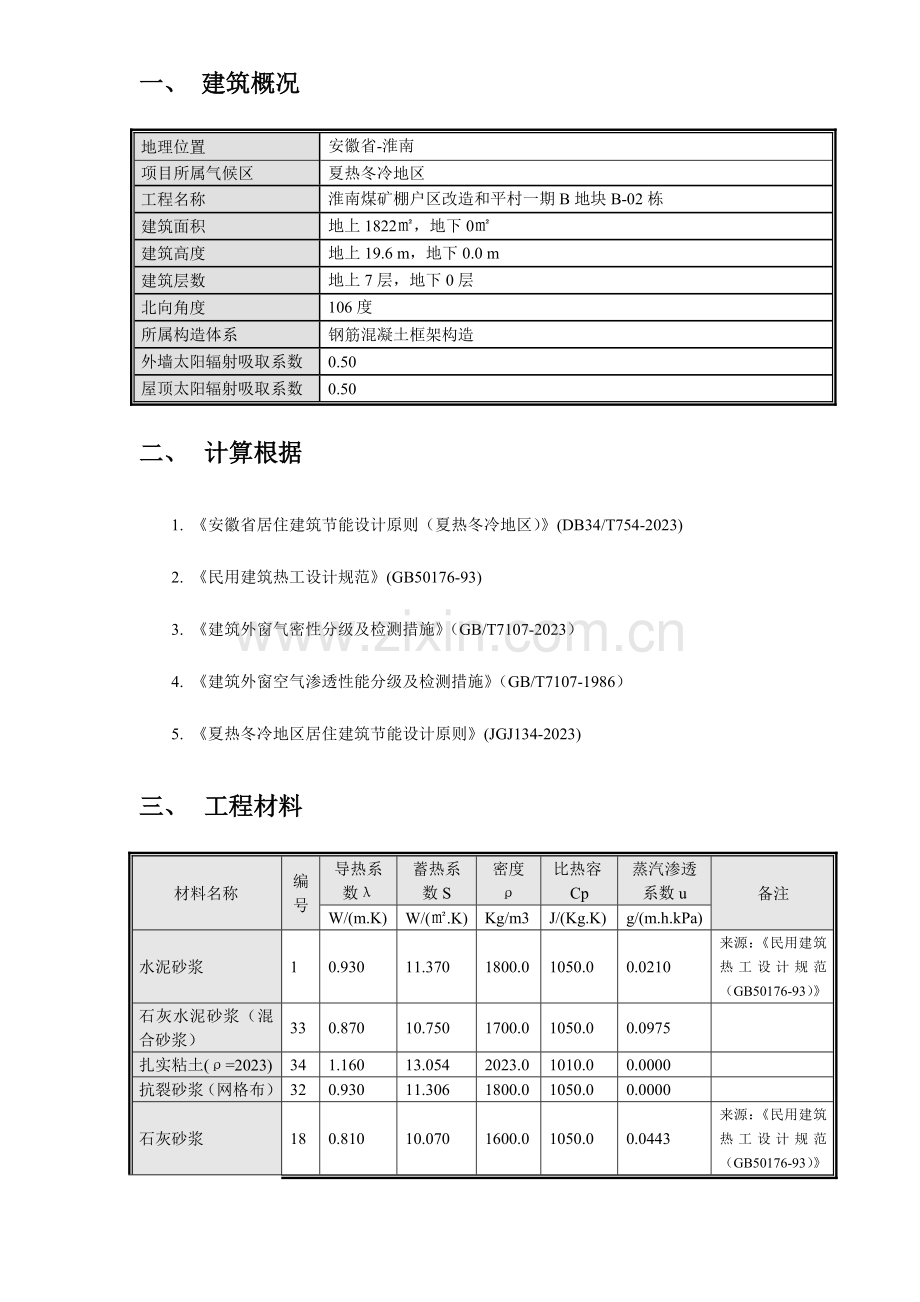

一、 建筑概况
地理位置
安徽省-淮南
项目所属气候区
夏热冬冷地区
工程名称
淮南煤矿棚户区改造和平村一期B地块B-02栋
建筑面积
地上1822㎡，地下0㎡
建筑高度
地上19.6 m，地下0.0 m
建筑层数
地上7层，地下0层
北向角度
106度
所属构造体系
钢筋混凝土框架构造
外墙太阳辐射吸取系数
0.50
屋顶太阳辐射吸取系数
0.50
二、 计算根据
1. 《安徽省居住建筑节能设计原则（夏热冬冷地区）》(DB34/T754-2023)
2. 《民用建筑热工设计规范》(GB50176-93)
3. 《建筑外窗气密性分级及检测措施》（GB/T7107-2023）
4. 《建筑外窗空气渗透性能分级及检测措施》（GB/T7107-1986）
5. 《夏热冬冷地区居住建筑节能设计原则》(JGJ134-2023)
三、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
来源：《民用建筑热工设计规范（GB50176-93）》
石灰水泥砂浆（混合砂浆）
33
0.870
10.750
1700.0
1050.0
0.0975

扎实粘土(ρ=2023)
34
1.160
13.054
2023.0
1010.0
0.0000

抗裂砂浆（网格布）
32
0.930
11.306
1800.0
1050.0
0.0000

石灰砂浆
18
0.810
10.070
1600.0
1050.0
0.0443
来源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
同上
C15素混砼
35
0.190
2.693
500.0
1050.0
0.1110
蒸汽渗透系数为测定值
加气混凝土砌块
30
0.220
3.601
700.0
1158.0
0.0000

挤塑聚苯板(ρ=25-32)
22
0.030
0.320
28.5
1647.0
0.0162

胶粉聚苯颗粒保温浆料
31
0.060
1.020
230.0
1036.0
0.0000

陶粒混凝土
28
0.530
7.250
1200.0
1050.0
0.0405
蒸汽渗透系数为测定值
高分子防水卷材
29
0.230
9.370
900.0
1620.0
0.0000

四、 体型系数
外表面积
2224.61
建筑体积
5177.39
体型系数
0.43
建筑形状
点状
原则根据
《原则1》第条
原则规定
条式建筑体型系数不应超过0.35，点式建筑体型系数不应超过0.40
结论
不满足
五、 窗墙比
1、窗墙比
朝向
窗面积（㎡）
墙面积（㎡）
窗墙比
限值
结论
东向
12.10
365.54
0.03
0.30
满足
西向
12.11
365.54
0.03
0.30
满足
南向
187.53
493.92
0.38
0.50
满足
北向
139.20
493.92
0.28
0.45
满足
《原则》根据
《原则1》第
原则规定
各朝向窗墙比不超过限值
结论
满足
2、外窗表
朝向
编号
尺寸
楼层
数量
单个面积
合计面积
东向
12.11
C0914
0.90×1.35
7
2
1.21
2.43
C0922
0.90×2.15
3~7
5
1.94
9.68
西向
12.11
C0914
0.90×1.35
7
2
1.21
2.43
C0922
0.90×2.15
3~7
5
1.94
9.68
南向
187.53
C1518
1.50×1.75
1~2,7
6
2.63
15.75
C2322
2.26×2.15
1~6
17
4.86
82.60
TC1517[1517]
1.50×1.70
1~6
22
2.55
56.10
透光门-TLM3
2.10×2.25
1~6
7
4.72
33.07
北向
139.20
C0614
0.60×1.35
1~6
24
0.81
19.44
C0623
0.60×2.25
2~6
20
1.35
27.00
C0914
0.90×1.35
1~6
24
1.22
29.16
C1217
1.21×1.70
7
4
2.06
8.23
TC1217[1217]
1.21×1.70
1~6
24
2.06
49.37
透光门-M1520
1.50×2.00
1
2
3.00
6.00
六、 屋顶构造
1.　屋面
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
高分子防水卷材
29
2
2
0.230
9.370
1.00
0.009
0.081
挤塑聚苯板(ρ=25-32)
22
3
35
0.030
0.320
1.20
0.972
0.373
水泥砂浆
1
4
20
0.930
11.370
1.00
0.022
0.245
陶粒混凝土
28
5
30
0.530
7.250
1.15
0.049
0.410
钢筋混凝土
4
6
120
1.740
17.200
1.00
0.069
1.186
石灰砂浆
18
7
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
247
－
－
－
1.167
2.789
传热系数K=1/(0.15+∑R)
0.76
原则根据
《原则1》第条
原则规定
K≤1.0,D≥3.0 或 K≤0.8,D≥2.5 或K≤0.50
结论
满足
七、 外墙构造
（一）外墙有关构造
1.　外墙：外墙
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂砂浆（网格布）
32
1
10
0.930
11.306
1.00
0.011
0.122
胶粉聚苯颗粒保温浆料
31
2
15
0.060
1.020
1.30
0.192
0.255
水泥砂浆
1
3
15
0.930
11.370
1.00
0.016
0.183
加气混凝土砌块
30
4
240
0.220
3.601
1.25
0.873
3.928
石灰砂浆
18
5
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
300
－
－
－
1.117
4.737
传热系数K=1/(0.15+∑R)
0.79
2.　梁柱：梁柱
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
抗裂砂浆（网格布）
32
1
10
0.930
11.306
1.00
0.011
0.122
胶粉聚苯颗粒保温浆料
31
2
15
0.060
1.020
1.30
0.192
0.255
水泥砂浆
1
3
15
0.930
11.370
1.00
0.016
0.183
钢筋混凝土
4
4
240
1.740
17.200
1.00
0.138
2.372
石灰砂浆
18
5
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
300
－
－
－
0.382
3.181
传热系数K=1/(0.15+∑R)
1.88
（二）外墙平均热工特性
1.　东向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
梁柱
柱子
24.19
0.068
1.88
3.18
0.50
梁柱
梁
67.05
0.190
1.88
3.18
0.50
外墙
外墙
258.90
0.733
0.79
4.74
0.50
梁柱
窗过梁
3.29
0.009
1.88
3.18
0.50
合计

353.43
1.000
1.08
4.32
0.50
2.　西向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
梁柱
柱子
24.19
0.068
1.88
3.18
0.50
梁柱
梁
67.05
0.190
1.88
3.18
0.50
外墙
外墙
258.90
0.733
0.79
4.74
0.50
梁柱
窗过梁
3.29
0.009
1.88
3.18
0.50
合计

353.43
1.000
1.08
4.32
0.50
3.　南向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
梁柱
梁
91.87
0.295
1.88
3.18
0.50
梁柱
窗过梁
37.47
0.120
1.88
3.18
0.50
外墙
外墙
155.56
0.500
0.79
4.74
0.50
梁柱
柱子
26.21
0.084
1.88
3.18
0.50
合计

311.11
1.000
1.33
3.96
0.50
4.　北向
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
梁柱
柱子
44.35
0.125
1.88
3.18
0.50
梁柱
梁
88.31
0.249
1.88
3.18
0.50
梁柱
窗过梁
37.39
0.105
1.88
3.18
0.50
外墙
外墙
185.11
0.521
0.79
4.74
0.50
合计

355.16
1.000
1.31
3.99
0.50
5.　总体
构造名称
构件类型
面积(m2)
面积所占比例
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸取系数
外墙
外墙
858.48
0.625
0.79
4.74
0.50
梁柱
梁
314.28
0.229
1.88
3.18
0.50
梁柱
柱子
118.94
0.087
1.88
3.18
0.50
梁柱
窗过梁
81.43
0.059
1.88
3.18
0.50
合计

1373.14
1.000
1.20
4.15
0.50
原则根据
《原则1》第条
原则规定
K≤1.5,D≥3.0 或 K≤1.0,D≥2.5 或K≤0.70
结论
满足

八、 户墙构造
1.　户墙
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
加气混凝土砌块
30
2
240
0.220
3.601
1.25
0.873
3.928
石灰砂浆
18
3
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
280
－
－
－
0.919
4.422
传热系数K=1/(0.22+∑R)
0.88
原则根据
《原则1》第条
原则规定
K≤2.0
结论
满足
九、 挑空楼板构造
1.　挑空楼板
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
2
120
1.740
17.200
1.00
0.069
1.186
水泥砂浆
1
3
20
0.930
11.370
1.00
0.022
0.245
挤塑聚苯板(ρ=25-32)
22
4
20
0.030
0.320
1.20
0.556
0.213
水泥砂浆
1
5
20
0.930
11.370
1.00
0.022
0.245
各层之和∑

－
200
－
－
－
0.689
2.133
传热系数K=1/(0.15+∑R)
1.19
原则根据
《原则1》第条
原则规定
K≤1.5
结论
满足
十、 楼板构造
1.　楼板
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
2
120
1.740
17.200
1.00
0.069
1.186
石灰砂浆
18
3
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
160
－
－
－
0.115
1.679
传热系数K=1/(0.22+∑R)
2.98
原则根据
《原则1》第条
原则规定
K≤2.0
结论
不满足

十一、 户门构造
序号
构造名称
构造编号
传热系数
面积
备注
与否符合原则
1
单层实体门
17
2.30
50.40

满足
原则根据
《原则1》第条
原则规定
K≤3.0
结论
满足
十二、 外窗热工
（一）外窗构造
序号
构造名称
构造编号
传热系数
自遮阳系数
可见光透射比
备注
1
断热铝合金窗框+6mm透明+9A空气+6mm透明玻璃
18
3.50
0.84
0.710
来源《全国民用建筑工程设计技术措施--节能专篇》
（二）总体热工性能
朝向
面积
传热系数
遮阳系数
窗墙比
原则规定
结论
东向
12.11
3.50
0.77
0.03
K≤3.60
满足
西向
12.11
3.50
0.77
0.03
K≤3.60
满足
南向
187.53
3.50
0.80
0.38
K≤3.60
满足
北向
139.20
3.50
0.84
0.28
K≤3.60
满足
综合平均
350.93
3.50
0.81
0.20

原则根据
《原则1》第条
原则规定
5层及5层以上K≤3.6；4层及4层如下K≤3.2
结论
满足
十三、 隔热检查
序号
构造名称
构造类型
朝向
传热系数
热惰性指标
面积
(m2)
内表最高温度（℃）
结论
1
屋面
屋顶
上
0.76
2.79
269.14
36.03
满足
原则根据
《原则1》第条和《原则2》第5.1.1条
原则规定
内表面温度不超过限值36.80℃
结论
满足
十四、 外窗气密性
层数
1～6层
7层以上
最不利气密性等级
－
－
外窗气密性措施

原则根据
《原则1》第条，分级与检测措施《原则3》或《原则4》
《原则1》第条，分级与检测措施《原则3》或《原则4》
原则规定
1～6层外窗气密性不应低于《原则4》旳III级，即《原则3》旳3级
7层以及7层以上外窗气密性不应低于《原则4》旳II级或《原则3》旳4级
与否符合原则规定
满足
满足
十五、 综合权衡
1、计算条件

参照建筑
设计建筑
体型系数S
条式建筑体型系数不应超过0.35，点式建筑体型系数不应超过0.40
0.43
屋顶传热系数K [W/(m2·K)]
5层及5层以上K≤1.0,D≥3.0 或 K≤0.8,D≥2.5；4层及4层如下K≤0.60
0.76
外墙（包括非透明幕墙）传热系数K [W/(m2·K)]
5层及5层以上K≤1.5,D≥3.0 或 K≤1.0,D≥2.5；4层及4层如下K≤0.80
1.20
底面接触室外旳架空或外挑楼板传热系数K [W/(m2·K)]
K≤1.5
1.19
户墙构造传热系数K=1/(0.22+∑R)
K≤2.0
0.88
楼板构造传热系数K=1/(0.22+∑R)
K≤2.0
2.98
户门
K≤3.0
2.30
外窗（包括透明幕墙）
朝向
窗墙比
传热系数
遮阳系数
窗墙比
传热系数
遮阳系数
东向
0.30
3.60
－
0.03
3.50
0.77
南向
0.50
3.60
－
0.38
3.50
0.80
西向
0.30
3.60
－
0.03
3.50
0.77
北向
0.45
3.60
－
0.28
3.50
0.84

2、计算成果

设计建筑
参照建筑
采暖空调耗电量(kWh/㎡)
45.43
45.62
空调耗电量(kWh/㎡)
18.58
19.28
采暖耗电量(kWh/㎡)
26.85
26.33
采暖空调耗电量(限值)
45.43
60.33
原则根据
《原则1》第条
原则规定
设计建筑旳能耗不得超过参照建筑旳能耗;层数超过4层时,还应满足表旳限值
结论
满足

十六、 结论
序号
检查项
结论
1
体型系数
不满足
2
窗墙比
满足
3
天窗类型
无
4
屋顶构造
满足
5
外墙构造
满足
6
户墙构造
满足
7
挑空楼板构造
满足
8
楼板构造
不满足
9
外窗热工
满足
10
隔热检查
满足
11
外窗气密性
满足
12
综合权衡
满足
结论
满足
