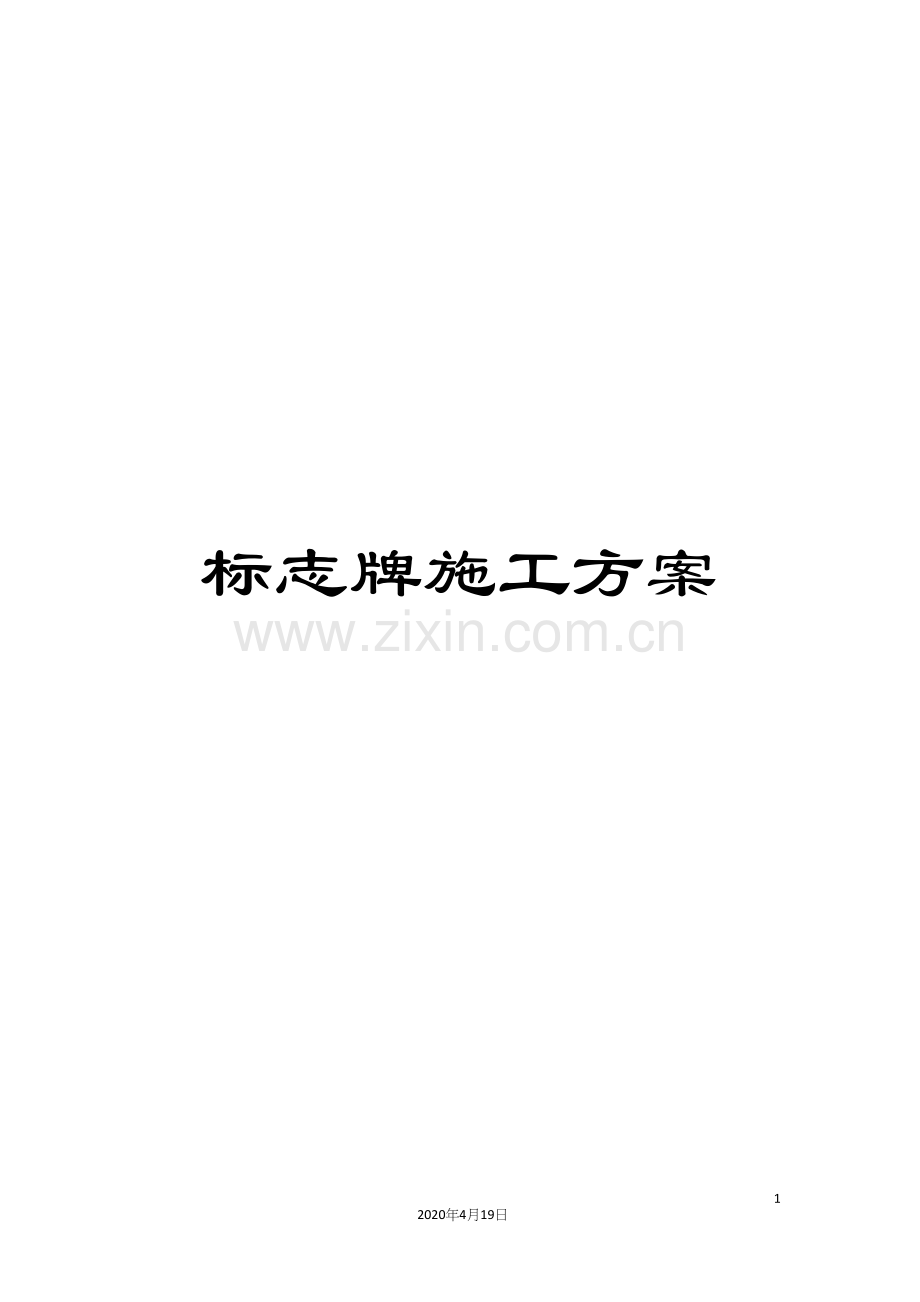

标志牌施工方案

7
2020年4月19日
文档仅供参考

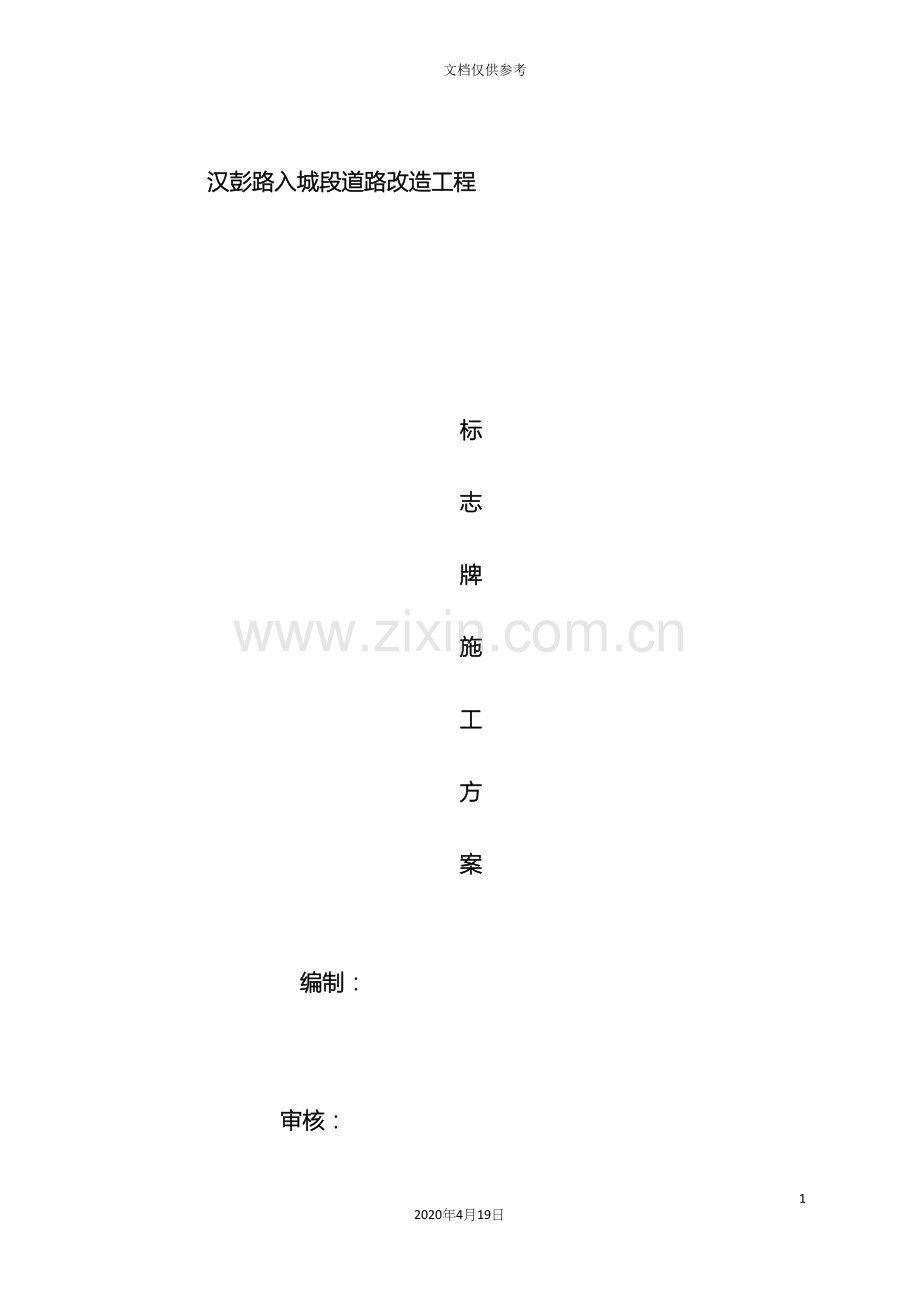

汉彭路入城段道路改造工程

标
志
牌
施
工
方
案

编制：

审核：

批准：

中电建路桥集团有限公司
日期：

目 录
1、施工准备工作 2
2、标志牌施工方案 2

主要施工方案
1、施工准备工作
1.1 人员准备工作：公司将组织拟派施工的管理人员全部就位进行各方面工作的准备；劳务层将根据现场需要或施工顺序的要求分批进场，并在公司内部备足各类专业的施工操作人员
1.2 技术准备：作为施工单位，要达到既保证工期又保证质量之要求，务必对技术准备予以充分重视。组织管理人员仔细阅读施工图纸，了解设计意图及相关细节，开展图纸会审、图纸深化、技术交底等技术准备工作。另一方面是分析工程中所采用的新技术、新材料并搜集相应的新技术，新材料的运用、操作规范及要求，同时根据施工需要编制更为详细的施工作业指导，以便从施工开始就受控于技术管理，从而确保工程质量。
1.3现场交接准备：组织项目管理人员进行现场踏勘，检查现场实际情况与图纸描述是否存在差异，原有安排与现有安排的衔接工作。
1.4 材料准备工作：根据施工图纸尺寸和现场尺寸相比较，所计算出各材料的数量，准备所需的各种材料，在不影响施工用料的原则下，尽量少占施工场地，按照计算出的材料计划分期、分批组织进场，并作好材料的样板挑选、审批及其材料保管工作，确保材料符合按要求的质量，最后保证了工程质量。
1.4 机具准备工作：根据施工图纸制定详细机具计划，使其按计划分批进场，以使所有进场设备处于最佳运转状态。

2、标志牌施工方案
2.1、在材料运往工地前，向监理工程师提供所采用的指路标志部件出厂检验合格证书供监理工程师审查批准，所有运往工地的指路标志构件的质量均应符合有关的技术标准；
2.2、交通标志的形状、图案和颜色严格按照《道路交通标志和标线》（GB5768-1999）及图纸的规定执行，所有标志上的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交通标志和标线》（GB5768-1999）的规定，不采用其它字体。
2.3、标志的边框外缘应有衬底色。其衬底的颜色和衬底边的宽度均按规定进行制作。
2.4、标志板符合《铝及铝合金板材的尺寸及偏差》（GB/T3194-1998）的规定，按照《道路交通标志和标线》（GB5768-1999）附录E 及图纸的规定进行加固，槽钢在粘贴定向反光膜之前与板面铆接好。符合《公路交通标志板技术条件》（JT/T279-1995）的规定。
2.5、到达现场以后，充分利用标志、交通椎等交通安全设施管理好行人和交通并严格按照操作规则施工，以保证路人和操作人员的安全，尽量防止事故的发生，确保施工安全；
2.6、严格按照施工图纸的要求并根据交通流的行进方向测定标志的设置位置；
2.7、对双柱式标志着重控制两个基础的中心线，特别是两个基础高度不一致时，必须采用垂线直尺交叉测量，以确保基础中心线重合精度偏差不超过2mm。
2.8、在制作门架标志基础时要重点控制基础之间的间距和中心轴线，应先将门架横梁的实际规格尺寸数据进行准确测量，根据此数据为依据确定基础间距，必须将标志基础的间距偏差控制在5mm以内，将两基础的中心轴线偏差控制在4mm以内。
2.9、按照施工图纸要求定位和设置，安装的标志与交通流向成直角，在曲线路段，标志的设置角度由交通流的行进方向来确定。悬臂、门架标志沿垂直轴向后倾斜2°。对于路侧标志，标志板内缘距路缘石边缘不得小于250mm。
2.10、基础位置测定后按照设计图规定的尺寸指定的地点进行基础开挖，并按规定浇筑垫层后支模板、扎钢筋、浇注混凝土，地脚螺栓和底座法兰盘位置正确并达到规定标高；
2.11、标志支撑结构的架设应在基础混凝土强度达到要求并得到监理工程师的批准后进行。支柱之法兰盘与混凝土基础的底座法兰盘应水平、密合，地脚螺栓配合妥当，拧紧螺栓后支柱不得倾斜；
2.12、经过滑动螺栓将标志牌横臂固定于支柱上；
2.13、安装好标志牌后应对组合式标志牌的垂直度、高度等进行检查、调整、使之达到规定的要求；
2.14、组合式标志牌安装完毕后，应对所有的标志牌组成构件进行清扫，保持板面清洁；
2.15、及时整理施工机械，工具，扫除施工残留物，确保施工现场的清洁。
