电磁铁2鄂教版三年级科学下册市名师优质课比赛一等奖市公开课获奖课件.pptx

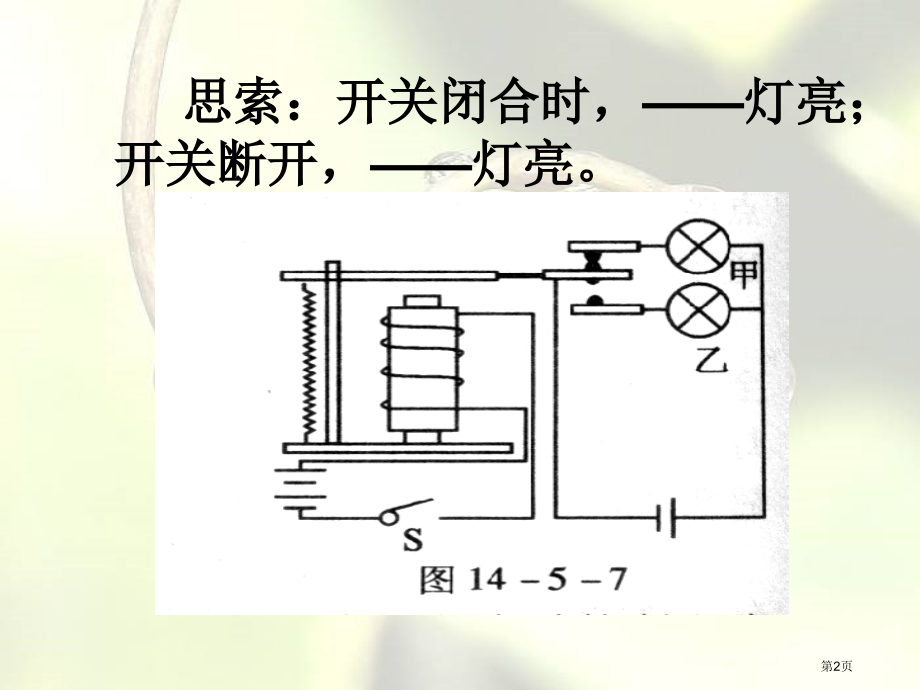

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,（鄂教版）三年级科学下册课件,电磁铁,第1页,思索：开关闭合时，灯亮；开关断开，灯亮。,第2页,1.结构：电磁继电器由电磁铁、衔铁、弹 簧、静触点、动触点等组成。,2.原理：电磁继电器是利用电流磁效应工作。,3.电磁继电器实质就是利用电磁铁控制工作电路通、断开关。,电磁继电器,第3页,想想议议：电铃是怎样不停地发出声响？,第4页,当开关闭合，电路被接通，电磁铁有了电流，把衔铁吸过来，在弹簧片下端小锤就在铃上敲一下。当衔铁被吸过来后，它跟螺钉尖端分开，电路断开，电磁铁失去磁性，弹簧片便弹了回去，衔铁刚触到螺钉，使电路又接通，又把衔铁吸引过来，小锤又敲一下。只要开关闭合，电流就这么一通一断地循环下去，铃声就一直响个不停。,我来分析,第5页,知识点二：电磁阀车门,第6页,1.结构：电磁阀由阀体、滑阀、衔铁、电磁线圈等组成。,2.工作原理：电磁阀车门是经过改变线圈中电流通断，实现磁性 有没有，电磁铁移动带动滑阀移动，完成车门关闭和打开。,电磁阀车门,第7页,3.电磁阀其它应用：燃气热水器电磁阀门、全自动洗衣机进、排水系统等,第8页,知识点三：磁浮列车,第9页,上海磁浮列车是中德合作友好结晶,12月31日通车,是全世界第一条商业运行线,连接市区和浦东机场,全程30千米,只需8 分钟,最高时速高达430Km/h,单程仅需50元。,你知道吗?,第10页,2.磁浮列车优点：高速、舒适、无噪音、无污染、能耗低。,1.磁浮列车工作原理：磁浮列车主要依靠磁场作用来实现支撑、导向、牵引和制动功效。列车运行时，列车上电磁铁与轨道线圈产生磁场发生相互作用使列车受到很大向上托力，列车就会浮在轨道上方。使列车运行摩擦减小，大大提升车速。,磁浮列车,第11页,交流您的收获和疑惑,第12页,以下事例中，没有利用电磁铁是（）,A.发电机 B.电动机,C.电铃 D.电热水器,我来选择,第13页,防汛报警器的工作原理,思索：当水位超出警戒线时，控制电路是怎样接通，报警电路是怎样接通和报警？,第14页,恒温箱的工作原理,思索：恒温箱是怎样工作？,第15页,防盗报警器,思索：当有些人踩踏板时，报警器是经过什么来报警？,第16页,谢谢指导！,第17页,
