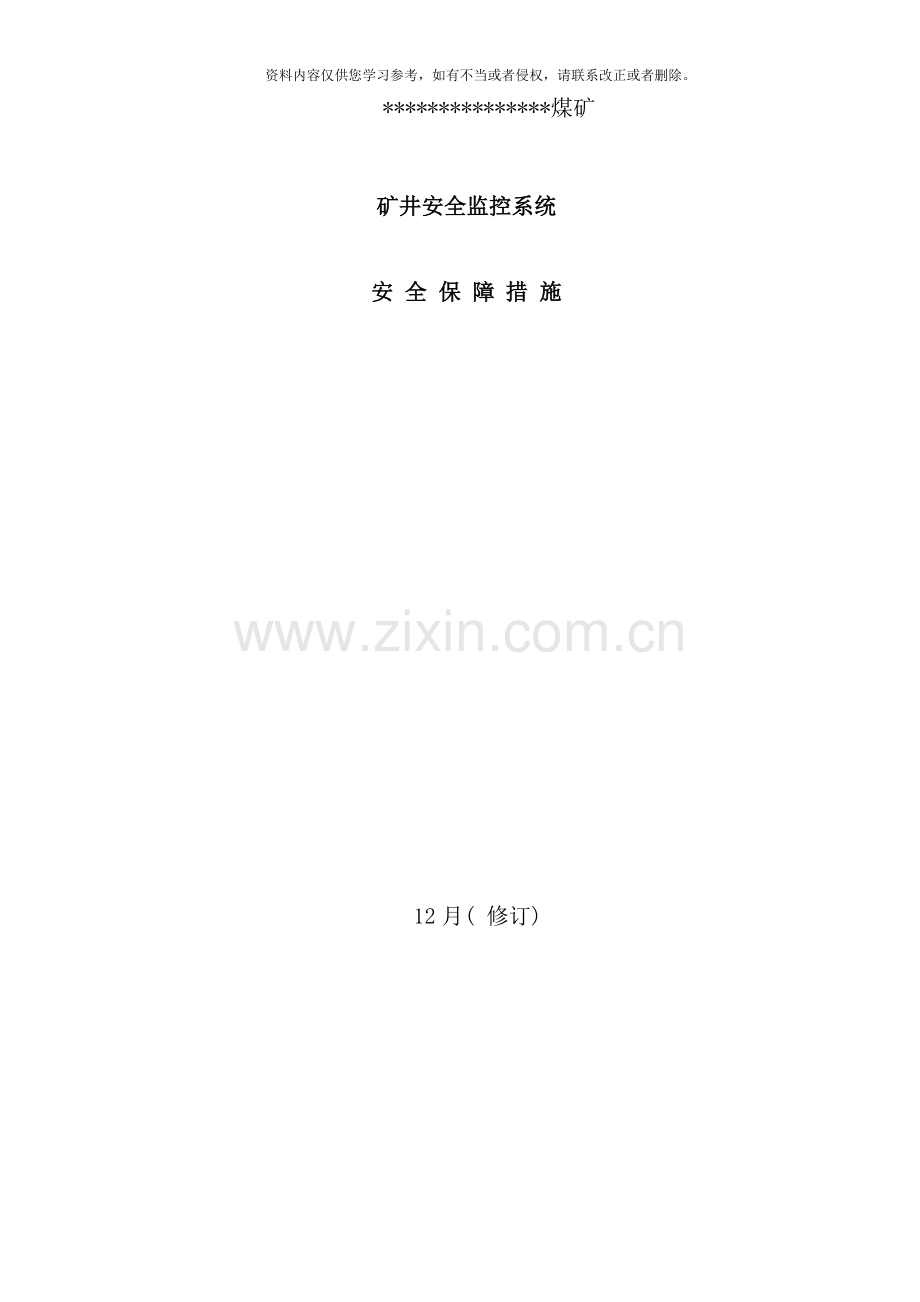

***************煤矿

矿井安全监控系统

安 全 保 障 措 施

12月( 修订)

***************煤矿
矿井安全监控系统安全保障措施
《煤矿安全规程》第四百八十七条规定: 所有矿井必须装备安全监控系统、 人员位置监测系统、 有线调度通信系统。矿井安全监控系是煤矿管理人员的眼睛和耳朵, 是矿井防治各种灾害确保安全生产的重要手段。为了确保我矿安全监控系统平稳、 可靠持续运行, 特制定本安全保障措施:
一、 组织机构
成立瓦斯监控系统安全保障领导小组, 小组办公室设在调度室, 由调度室主任肖衍明任东宝煤矿安全监控系统保障领导小组办公室主任。
1、 人员构成
组 长: ( 矿长)
副组长: ( 生产副矿长) 、 ( 机电副矿长) 、 ( 技术负责人) 、 ( 安全矿长) 、 ( 施工项目负责人) 、 ( 施工项目技术负责人)
成 员: 调度室主任、 调度室副主任、 机电科长、 安全管理科长、 通风科长、 监测电工、 监测监控工、 井下电钳工。
2、 职责分工:
矿长( 组长) : 负责监控系统建设工作的人员配置和资金保障及全面协调工作;
生产副矿长( 副组长) : 负责安全生产调度室及矿井监控中心的日常运行管理工作; 各岗位工作人员和各项具体工作的安排布置、 检查落实和处理。
机电副矿长( 副组长) : 负责矿井安全监控各大系统的建设和设备的日常检修、 维护、 调校和保养工作, 确保矿井监控系统设备的正常运行。
安全副矿长( 副组长) : 负责通风科、 安全检查工、 瓦斯检查工、 监测监控工的日常工作; 负责安排人员进行安全监控系统日常巡查、 监测数据对照; 通风科、 安全科值班人员随时掌握井下状况, 出现异常及时向调度室汇报。
技术负责人( 副组长) : 负责组织制定和审批矿井安全监控系统的各种安全技术措施、 规章制度等, 对矿井安全监控系统的正常运行提供技术层面监管。
施工项目负责人( 副组长) : 全面负责施工单位有关安全监控系统建设相关的各项工作。
施工技术负责人( 副组长) : 负责施工单位各单位工程施工设计、 作业规程中有关安全监控系统的设计和审定。
( 副总工程师) : 具体负责相关规章制度、 技术措施、 标准的制定。
( 调度室主任) : 负责安全生产调度室和安全监控中心的常务管理工作; 负责安全生产调度室和监控系统各项资料的填写、 记录和存档管理工作、 负责煤炭计算机信息系统中的采掘跟踪、 生产情况、 通风瓦斯、 领导下井情况等内容, 及时监督填写和上传。
( 机电科长) : 具体分管井上下一切监控硬件设备的管理和检查和维护工作。
( 安全科长) : 负责督促安全员每天巡查井下各地点瓦斯探头的正确悬挂, 保证位置合理, 数量充分。
( 通风科长) : 负责矿井通风系统及通风设施的正常稳定, 积极配合安全生产调度室和监控中心, 及时处理各种与通风相关的问题和隐患。
( 监测电工) : 具体负责井下安全监控各大系统设备的入井检验、 正确安装、 调试、 定期更换探头、 定期进行风电闭锁、 瓦斯电闭锁、 故障断电等试验, 所有传输电缆的管理, 保证监控设备常运行, 通讯良好; 负责监控探头的定期校捡; 及时处理系统隐患和问题。
监测监控员: 严格按照矿井监控管理相关制度作好安全监控值守日常工作; 负责地面监控室电脑的正常使用, 瓦斯监控和人员位置监测系统的正常运行, 有关煤炭管理内容的填写, 监控数据按规定时间上传, 及时打印填报报表, 发现问题及时汇报有关领导处理, 做好上传下达工作。
二、 保障措施
1、 编制采区设计、 采掘作业规程时, 必须对安全监控、 人员位置监测、 有线调度通信设备的种类、 数量和位置, 信号、 通信、 电源线缆的敷设, 安全监控系统的断电区域等做出明确规定, 绘制安全监控布置图和断电控制图、 人员位置监测系统图、 井下通信系统图, 并及时更新。
每3个月对安全监控、 人员位置监测等数据进行备份, 备份的数据介质保存时间应当不少于2年。图纸、 技术资料的保存时间应当不少于2年。录音应当保存3个月以上。
2、 矿用有线调度通信电缆必须专用。严禁安全监控系统与图像监视系统共用同一芯光纤。矿井安全监控系统主干线缆应当分设两条, 从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
设备应当满足电磁兼容要求。系统必须具有防雷电保护, 入井线缆的入井口处必须具有防雷措施。
系统必须连续运行。电网停电后, 备用电源应当能保持系统连续工作时间不小于2h。
监控网络应当经过网络安全设备与其它网络互通互联。
安全监控和人员位置监测系统主机及联网主机应当双机热备份, 连续运行。当工作主机发生故障时, 备份主机应当在5min内自动投入工作。
当系统显示井下某一区域瓦斯超限并有可能波及其它区域时, 矿井有关人员应当按瓦斯事故应急救援预案切断瓦斯可能波及区域的电源。安全监控和人员位置监测系统显示和控制终端、 有线调度通信系统调度台必须设置在矿调度室, 全面反映监控信息。矿调度室必须24h有监控人员值班。
3、 安全监控设备必须具有故障闭锁功能。当与闭锁控制有关的设备未投入正常运行或者故障时, 必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁; 当与闭锁控制有关的设备工作正常并稳定运行后, 自动解锁。
安全监控系统必须具备甲烷电闭锁和风电闭锁功能。当主机或者系统线缆发生故障时, 必须保证实现甲烷电闭锁和风电闭锁的全部功能。系统必须具有断电、 馈电状态监测和报警功能。
4、 安全监控设备的供电电源必须取自被控开关的电源侧或者专用电源, 严禁接在被控开关的负荷侧。
安装断电控制系统时, 必须根据断电范围提供断电条件, 并接通井下电源及控制线。
改接或者拆除与安全监控设备关联的电气设备、 电源线和控制线时, 必须与安全监控管理部门共同处理。检修与安全监控设备关联的电气设备, 需要监控设备停止运行时, 必须制定安全措施, 并报矿总工程师审批。
5、 安全监控设备必须定期调校、 测试, 每月至少1次。
采用载体催化元件的甲烷传感器必须使用校准气样和空气气样在设备设置地点调校, 便携式甲烷检测报警仪在仪器维修室调校, 每15天至少1次。甲烷电闭锁和风电闭锁功能每15天至少测试1次。可能造成局部通风机停电的, 每半年测试1次。
安全监控设备发生故障时, 必须及时处理, 在故障处理期间必须采用人工监测等安全措施, 并填写故障记录。
6、 必须每天检查安全监控设备及线缆是否正常, 使用便携式光学甲烷检测仪或者便携式甲烷检测报警仪与甲烷传感器进行对照, 并将记录和检查结果报矿值班员; 当两者读数差大于允许误差时, 应当以读数较大者为依据, 采取安全措施并在8h内对2种设备调校完毕。
7、 矿调度室值班人员应当监视监控信息, 填写运行日志, 打印安全监控日报表, 并报矿总工程师和矿长审阅。系统发出报警、 断电、 馈电异常等信息时, 应当采取措施, 及时处理, 并立即向值班矿领导汇报; 处理过程和结果应当记录备案。
8、 安全监控系统必须具备实时上传监控数据的功能。
9、 便携式甲烷检测仪的调校、 维护及收发必须由专职人员负责, 不符合要求的严禁发放使用。
10、 配制甲烷校准气样的装备和方法必须符合国家有关标准, 选用纯度不低于99.9％的甲烷标准气体作原料气。配制好的甲烷校准气体不确定度应当小于5％。
11、 甲烷传感器(便携仪)的设置地点, 报警、 断电、 复电浓度和断电范围必须符合下表的要求。

甲烷传感器(便携仪)的设置地点, 报警、 断电、 复电浓度和断电范围
设置地点
报警浓度/％
断电浓度/％
复电浓度/％
断电范围
采煤工作面回风隅角
≥1.0
≥1.5
＜1.0
工作面及其回风巷内全部非本质安全型电气设备
低瓦斯和高瓦斯矿井的采煤工作面
≥1.0
≥1.5
＜1.0
工作面及其回风巷内全部非本质安全型电气设备
突出矿井的采煤工作面
≥1.0
≥1.5
＜1.0
工作面及其进、 回风巷内全部非本质安全型电气设备
采煤工作面回风巷
≥1.0
≥1.0
＜1.0
工作面及其回风巷内全部非本质安全型电气设备
突出矿井采煤工作面进风巷
≥0.5
≥0.5
＜0.5
工作面及其进、 回风巷内全部非本质安全型电气设备
采用串联通风的被串采煤工作面进风巷
≥0.5
≥0.5
＜0.5
被串采煤工作面及其进、 回风巷内全部非本质安全型电气设备
高瓦斯、 突出矿井采煤工作面回风巷中部
≥1.0
≥1.0
＜1.0
工作面及其回风巷内全部非本质安全型电气设备
采煤机
≥1.0
≥1.5
＜1.0
采煤机电源
煤巷、 半煤岩巷和有瓦斯涌出岩巷的掘进工作面
≥1.0
≥1.5
＜1.0
掘进巷道内全部非本质安全型电气设备
煤巷、 半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中
≥1.0
≥1.0
＜1.0
掘进巷道内全部非本质安全型电气设备
突出矿井的煤巷、 半煤岩巷和有瓦斯涌出岩巷的掘进工作面的进风分风口处
≥0.5
≥0.5
＜0.5
掘进巷道内全部非本质安全型电气设备
采用串联通风的被串掘进工作面局部通风机前
≥0.5
≥0.5
＜0.5
被串掘进巷道内全部非本质安全型电气设备
≥0.5
≥1.5
＜0.5
被串掘进工作面局部通风机
高瓦斯矿井双巷掘进工作面混合回风流处
≥1.0
≥1.0
＜1.0
除全风压供风的进风巷外, 双掘进巷道内全部非本质安全型电气设备
高瓦斯和突出矿井掘进巷道中部
≥1.0
≥1.0
＜1.0
掘进巷道内全部非本质安全型电气设备
掘进机、 连续采煤机、 锚杆钻车、 梭车
≥1.0
≥1.5
＜1.0
掘进机、 连续采煤机、 锚杆钻车、 梭车电源
采区回风巷
≥1.0
≥1.0
＜1.0
采区回风巷内全部非本质安全型电气设备
一翼回风巷及总回风巷
≥0.75
—
—

使用架线电机车的主要运输巷道内装煤点处
≥0.5
≥0.5
＜0.5
装煤点处上风流100m
矿用防爆型蓄电池电机车
≥0.5
≥0.5
＜0.5
机车电源
矿用防爆型柴油机车、 无轨胶轮车
≥0.5
≥0.5
＜0.5
车辆动力
井下煤仓
≥1.5
≥1.5
＜1.5
煤仓附近的各类运输设备及其它非本质安全型电气设备
封闭的带式输送机地面走廊内, 带式输送机滚筒上方
≥1.5
≥1.5
＜1.5
带式输送机地面走廊内全部非本质安全型电气设备
地面瓦斯抽采泵房内
≥0.5

井下临时瓦斯抽采泵站下风侧栅栏外
≥1.0
≥1.0
＜1.0
瓦斯抽采泵站电源
12、 井下下列地点必须设置甲烷传感器:
(一)采煤工作面及其回风巷和回风隅角, 高瓦斯和突出矿井采煤工作面回风巷长度大于1000m 时回风巷中部。
(二)煤巷、 半煤岩巷和有瓦斯涌出的岩巷掘进工作面及其回风流中, 高瓦斯和突出矿井的掘进巷道长度大于1000m 时掘进巷道中部。
(三)突出矿井采煤工作面进风巷。
(四)采用串联通风时, 被串采煤工作面的进风巷; 被串掘进工作面的局部通风机前。
(五)采区回风巷、 一翼回风巷、 总回风巷。
(六)使用架线电机车的主要运输巷道内装煤点处。
(七)煤仓上方、 封闭的带式输送机地面走廊。
(八)地面瓦斯抽采泵房内。
(九)井下临时瓦斯抽采泵站下风侧栅栏外。
(十)瓦斯抽采泵输入、 输出管路中。
13、 井下下列设备必须设置甲烷断电仪或者便携式甲烷检测报警仪:
(一)采煤机、 掘进机、 掘锚一体机、 连续采煤机。
(二)梭车、 锚杆钻车。
(三)采用防爆蓄电池或者防爆柴油机为动力装置的运输设备。
(四)其它需要安装的移动设备。
14、 每一个采区、 一翼回风巷及总回风巷的测风站应当设置风速传感器, 主要通风机的风硐应当设置压力传感器; 瓦斯抽采泵站的抽采泵吸入管路中应当设置流量传感器、 温度传感器和压力传感器, 利用瓦斯时, 还应当在输出管路中设置流量传感器、 温度传感器和压力传感器。
使用防爆柴油动力装置的矿井及开采容易自燃、 自燃煤层的矿井, 应当设置一氧化碳传感器和温度传感器。
主要通风机、 局部通风机应当设置设备开停传感器。
主要风门应当设置风门开关传感器, 当两道风门同时打开时, 发出声光报警信号。甲烷电闭锁和风电闭锁的被控开关的负荷侧必须设置馈电状态传感器。
