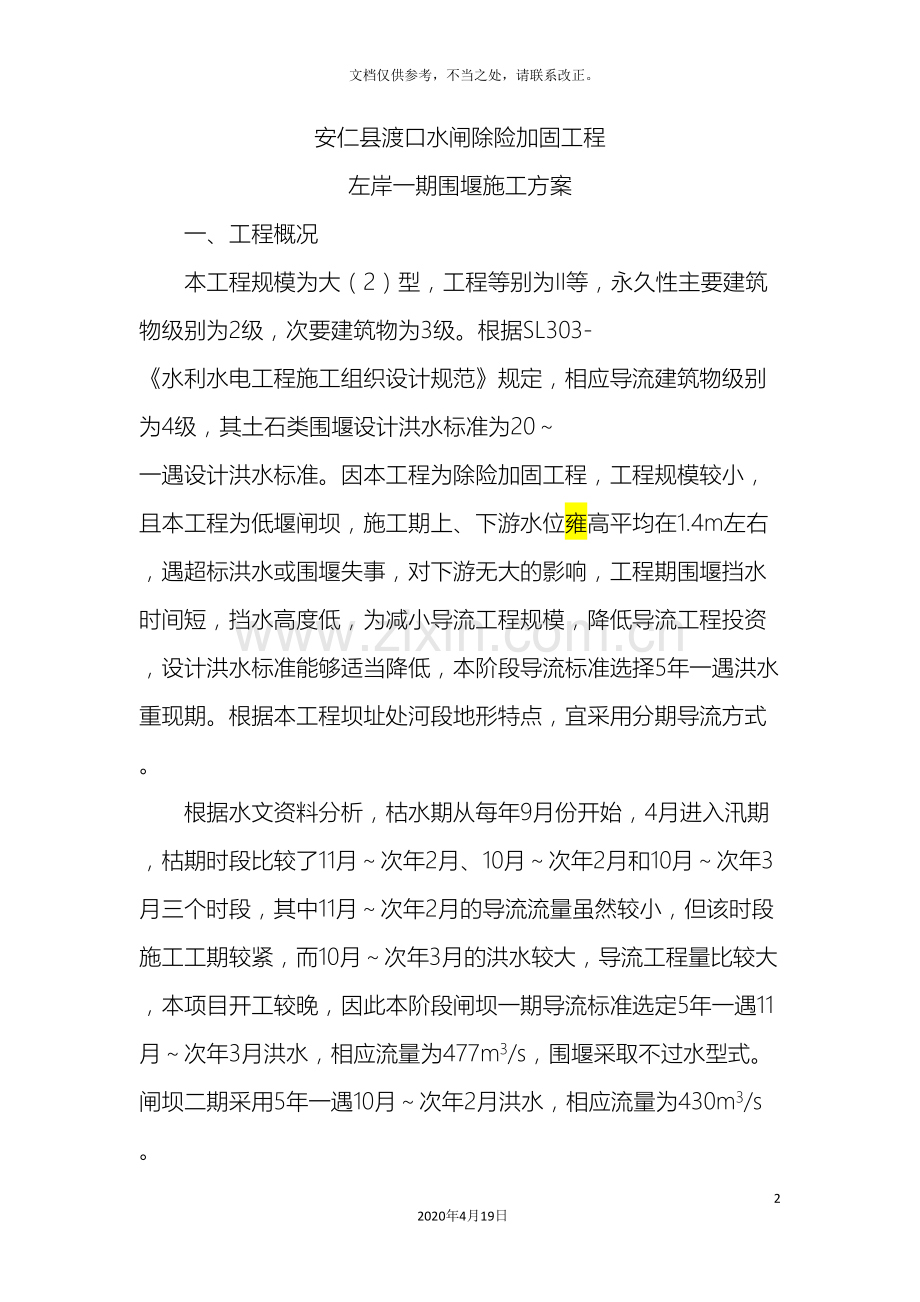

安仁县渡口水闸除险加固工程
左岸一期围堰施工方案
一、工程概况
本工程规模为大（2）型，工程等别为II等，永久性主要建筑物级别为2级，次要建筑物为3级。根据SL303- 《水利水电工程施工组织设计规范》规定，相应导流建筑物级别为4级，其土石类围堰设计洪水标准为20～ 一遇设计洪水标准。因本工程为除险加固工程，工程规模较小，且本工程为低堰闸坝，施工期上、下游水位雍高平均在1.4m左右，遇超标洪水或围堰失事，对下游无大的影响，工程期围堰挡水时间短，挡水高度低，为减小导流工程规模，降低导流工程投资，设计洪水标准能够适当降低，本阶段导流标准选择5年一遇洪水重现期。根据本工程坝址处河段地形特点，宜采用分期导流方式。
根据水文资料分析，枯水期从每年9月份开始，4月进入汛期，枯期时段比较了11月～次年2月、10月～次年2月和10月～次年3月三个时段，其中11月～次年2月的导流流量虽然较小，但该时段施工工期较紧，而10月～次年3月的洪水较大，导流工程量比较大，本项目开工较晚，因此本阶段闸坝一期导流标准选定5年一遇11月～次年3月洪水，相应流量为477m3/s，围堰采取不过水型式。闸坝二期采用5年一遇10月～次年2月洪水，相应流量为430m3/s。
二、导流方案
选定的导流程序如下：
施工导流水力特性表
导流分期
一期
二期
洪水重现期
5年
5年
导流时段
11月～次年3月
10月～次年2月
设计流量（m3/s）
477
430
上游水位
78.06
77.10
下游水位
76.21
76.21
最大平均流速（m/s）
2.75
3.38
过水建筑物
右岸原有闸坝及船闸拆除、岸坡预开挖后的河床（需将船闸拆除、岸坡开挖至72m高程）
左岸已建4孔 闸坝与厂房进水渠
一期围左岸7.5孔闸坝，利用右岸原有的闸坝及船闸部分拆除、岸坡预开挖后的河床过流，为保证一期泄流断面，第一个枯期需将右岸船闸先行拆除至72m，部分岸坡进行预开挖，开挖高程72m，施工导流选择5年一遇11月～次年3月洪水，相应流量为477m3/s。
三、导流建筑物设计
一期围堰均采用土石围堰型式，一期上游围堰顶宽8.0m，背水面坡比为1:2.0，迎水面坡比为1:2.5，围堰堰顶高程为79—75.45m，长75.63m，迎水面采用0.5m钢筋笼装块石护坡，围堰脚底采用抛石体保护，内侧设置两米高的编织袋装土子围堰；一期下游围堰顶宽12m，背水面坡比为1:2.0，迎水面坡比为1:2.5，围堰堰顶高程为79-75.2m，长99.6m，迎水面采用0.5m钢筋笼装块石护坡，围堰脚底采用抛石体保护，内侧设置两米高的编织袋装土子围堰；一期纵向围堰顶宽8.0m，背水面坡比为1:2.0，迎水面坡比为1:2.5，围堰堰顶高程为75.45～75.2m之间，长156.63m，迎水面采用0.5m钢筋笼装块石护坡，围堰脚底采用抛石体保护，内侧设置两米高的编织袋装土子围堰。详见一期围堰平面布置图和剖面图。
一期导流建筑物工程量汇总表
序号
施工项目
单位
工程量
备注
1
心墙换填土方开挖
m³
5375.84

2
心墙换填粘土填筑
m³
5375.84

3
横向围堰土方开挖
m³
1800.00

4
一期围堰浆砌石拆除
m³
179.00

5
子堰土方开挖
m³
4890.00

6
堰壳料填筑
m³
8511.11

7
砂卵石以上的粘土填筑
m³
11713.55

8
钢筋笼块石护坡
m³
1200.55

9
编织袋子堰
m³
1327.44

10
C20混凝土
m³
43.10

11
钢筋笼制安
t
35.86

12
抛石护脚
m³
4902.44

13
围堰拆除
m³
33074.03
围堰拆除=1+6+7+8+9+10+12

为保证一期泄流断面，第一个枯期需将右岸船闸先行拆除至74m，部分岸坡进行预开挖，开挖到高程72m，开挖宽度10m。
四、导流建筑物施工
一期围堰粘土填筑料需从土料场取料，采用1m3反铲挖掘机挖装，10t自卸汽车运输上堰，振动碾压实。先填筑处水面0.7-1.0米，粘土心墙围堰合龙后，再以长臂挖机进行心墙抽槽，底部开挖深入风化基岩0.3米，宽度为1.5米，在形成3-4米长的坑槽时，用挖机在粘土料场装车，自卸汽车运粘土卸于坑槽内，再以长臂挖机压实形成挖机工作面以下止水心墙，换填工作完成后继续加高培厚到设计断面。戗堤料、加高培厚石碴料及护坡石料部分利用开挖料及拆除料，振动碾压实，不足部分从土料场取料。围堰迎水面采用直径为0.5米的钢筋笼装块石防冲，纵向围堰与老桥墩接合的上、下游16米段在钢筋笼护坡的基础上再浇筑0.2米厚的C20混凝土保护围堰防止水流集中冲刷。基坑内强排完成后，在围堰内坡侧基坑内开挖清基后修建编织袋子围堰。围堰修筑到设计断面后，在围堰顶部每隔10米备10立方米粘土，在河内出现超标水位时装编织袋做子堰用。同时在右岸船闸开挖一条导流明渠，底宽6米，底高程71.5～72.5，确保枯水期施工导流。
五、围堰填筑方法
1、施工放样
根据施工图纸放出设计线，并洒白灰作出明显的标记，为保证边缘压实度、预留斜坡碾压沉陷量，整个垫层料在上游坡面法线方向超填50cm。为满足高强度填筑要求，测量放线标示在单元填筑工作面范围以外。
2、铺料平仓
自卸汽车运料至现场在填筑工作面的前沿（离端点2～3m处）卸料，采用进占法铺料，推土机推料摊铺平仓，使仓面基本平整，起伏差不超过10cm，层厚不超过设计要求，层厚采用标尺控制，标尺放在离卸料端前2～4m。根据实际施工情况及碾压机械的性能，围堰堆石料铺筑分层厚度为80～110cm，其水平宽度向外超填60～80cm，以便填筑完成后进行削坡。堆石料与斜墙料相接时，相邻层次间应做到材料界限分明，并做好接缝处的连接，防止层间产生过大的错动或混杂现象，在斜面上的横向接缝收成1：2的锯齿状斜坡。
每一个工作面至少配备一位现场指挥人员，负责进料指挥、保证进料质量、控制层厚、保护并及时移动标尺；各工作面配备足够数量的推土机及时铺平工作面，以避免进料、铺料困难及窝工现象，填料之间的接头连接平顺，非接头处注意收坡。块间的虚坡采取台阶式接坡方式或将接坡处未压实的虚坡石料挖除。
3、洒水
在施工区设水泵，经上游铺设供水主管、支管、辅助胶管到达填筑工作面。围堰填筑碾压时需充分洒水，加水应在碾压开始前进行一次，然后边加水边压实，加水必须均匀、连续、不间断。
4、碾压
大面积碾压采用BW217D（18t）型振动碾碾压，左右端与岸坡接头处、岸坡地形突变或坡度过陡的地方适当修整边坡使用振动碾尽量碾压到位，其它局部狭小的边角部位采用BW75S型手扶式振动碾压实。严禁无振碾压、欠碾和漏碾，每单元开碾和终碾处，用进退不错距加碾6遍，工作面之间交接处进行搭接碾压，搭接宽度为1.0m。振动碾平行围堰轴线方向行走，采用进退错距法碾压，且在进退方向上依次延伸至每个单元，保证连续施工，每次错距30cm，振动碾压4～8遍，行走速度采用1档，控制在1.5～2.0Km／h。
围堰填筑配备2台振动碾，振动碾的工作质量、频率、振幅应及时标定，每三个月一次，以保证其良好的性能和效率，满足高强度的填筑碾压施工需要。
六、基坑排水
围堰基坑初期排水一期约5万m3，采用2～3台功率75kw流量300m3/h的水泵3～4天内排干，水泵布置于下游围堰附近。经常性排水主要为围堰基础渗水、施工弃水和雨水等，利用初期排水设备即可满足要求。
七、围堰运行维护及防洪渡汛
1、施工期围堰的维护
施工期围堰的安全是保证工程顺利施工的前提，是确保工期的关键因素之一，必须确保建筑物的干地施工条件。
在施工期间围堰的运行维护措施如下：
对围堰上的施工道路进行维护。在施工道路使用期间对围堰的边坡稳定进行观测和防护。
对土石围堰可能出现的局部沉陷及时进行加高培厚，并及时对堰体局部沉陷后的渗流情况进行分析和处理。
保护好围堰与岸坡接头部位的排水设施，采取相应措施，必要时铺设风化砂编织袋，防止雨水冲刷。
作好围堰坡脚和迎水面的抗冲保护，对被水流冲刷的部位及时抛石护固。
2、施工期周围地表水的疏导
开挖边坡前，完成相应边坡截（排）水沟，以防止雨水漫流冲刷边坡而造成滑坡。
道路路面、边坡脚及各施工场地周边开挖好排水沟槽和设置必要的排水设施。
对于可能影响施工及危害永久建筑物安全的渗漏水、地下水及泉水，就近开挖集水坑和排水沟槽，并配备足够的排水设备，将水排至适当地点。
排水沟结合道路的排水系统进行布置，截水槽布置于地面开挖开口线之外一定距离的边坡上。
3、施工期防洪渡汛
按照施工进度，确保围堰的上升速度满足安全渡汛的形象面貌要求。
汛前根据当年的水情预报和基坑内建筑物的施工进度安排，制定围堰防汛措施，做好各项防汛准备工作；确保需要时“人、材、物准备充分及且可靠的措施”。
做好水文、气象的预报工作，汛前随时了解掌握水情情况，检查堰体渗流情况及迎水面堰面冲刷情况，针对出现的问题及时反馈并做好处理工作。
八、围堰拆除
1、围堰保护区清理
围堰拆除前，必须对围堰保护区内的杂物、施工材料进行彻底清理。清理内容包括：所有完成部位残余砼废碴、施工区内周转材料、彻底完成闸门安装调试及防腐作业，并对围堰保护区构筑物特征点量测，组织相关部位的单元评定，进行隐蔽工程验收、签证。
2、围堰拆除
围堰拆除采取机械拆除方法，先用反铲挖至水面以上0.5m，然后从一端向另一端倒退拆除，拆除土料拖运至监理指定的碴场堆放并适当平整。

九、围堰施工进度
序
号
施工项目
起止时间

10月
11月
12月
1月
2月
3月
4月
5月
1
施工准备
10月23
～10月24日

2
水面之上1m以下粘土填筑
10月25日
～11月15日

3
水面之上1m以下换填
11月16日
～11月25日

4
围堰加高培厚
11月26日
～12月15日

5
围堰防冲处理
12月26日
～12月30日

6
围堰内侧子堰
11月30日
～12月15日

7
围堰内侧基坑排水
11月26日
～ 4月30日

8
围堰拆除
5月1日
～5月30日

9
右岸明渠
11月5日
～15日

十、一期围堰施工投入的主要设备
序号
设备名称
完好情况
取得形式
单位
数量
备注
1
PC120挖机
完好
租凭
台
1

2
1m³VOLVO挖机
完好
租凭
台
1

3
PC350挖机
完好
租凭
台
1

4
ZL50C装载机
完好
自有
台
1

5
ZL50C装载机
完好
租凭
台
1

6
3.8KW蛙式打夯机
完好
自有
台
2

7
20KW，60m³/ h抽水机
完好
自有
台
5

8
7.5KW抽水机
完好
自有
台
8

9
100t自卸汽车
完好
自有
辆
12

10
振动器
完好
租凭
台
1

11
长臂反铲
完好
租凭
台
1

12
2.5 kw振动器
完好
自由
台
10

13
全站仪
完好
自有
套
2

14
水准仪
完好
自有
套
1

15
400KV·A变压器
完好
自有
台
1

16
160 KV·A变压器
完好
自有
台
1

17
电线
完好
自有
批
1

18
皮卡车
完好
自有
辆
2

19
小车
完好
自有
辆
2

十一、施工安全措施
1、开工前进安全技术措施交底，提高参建的各职员的安全防范意识，树立“安全第一”的思想。
2、在土料场挖掘机应自高而低取土，防止出现倒悬土坡现场且歇工时，设备停放在可靠安全之处。
3、施工现场布置安全警示牌，告知过完车辆及行人，防止意外发生。
4、在土方填筑工作面上，运输车辆不能靠边而导致侧翻现象发生，同时歇工时，设备退出河中的工作面，停放于安全可靠位置。
5、车辆在经过村庄时的速度应控制在20km/小时之内，转弯处应鸣笛。
6、施工运输岔路口设立“岔路口段，注意施工出车“的警示牌。
7、佩戴号安全帽，才能进入施工区段。
十二、文明施工措施
1、施工区内材料堆放整齐
2、施工车辆及设备保养及时，确保能正常运作。
3、运输车辆应封闭密实，防止渣土泄漏。
4、对渣土污损的道路用人工清除扫干净。
5、对道路扬尘采取清扫、晒水等措施防止灰尘污染。
6、运输车辆经过村庄、集镇不许高声鸣笛，减轻噪声污染。
7、与当地百姓保持良好的关系。
8、施工人员力争能做到文明用语，友好交流、沟通和谐。
十三、水土保持措施
1、取土料场开挖前做好场地规划，挖好周边截水沟，防止污水污染周边的设施农田等。
2、清表的垃圾集中填埋。
3、填筑区段在施工前做好排水措施，尽量减少雨天成泥浆，晴天灰尘漫天的现象。
4、填筑区事先挖好周边截水沟，种植保水固土的草皮，或用薄膜覆盖。
十四、一期围堰的施工费用概算(见附表)
