污水处理厂满水试验专项方案

14
2020年4月19日
文档仅供参考，不当之处，请联系改正。

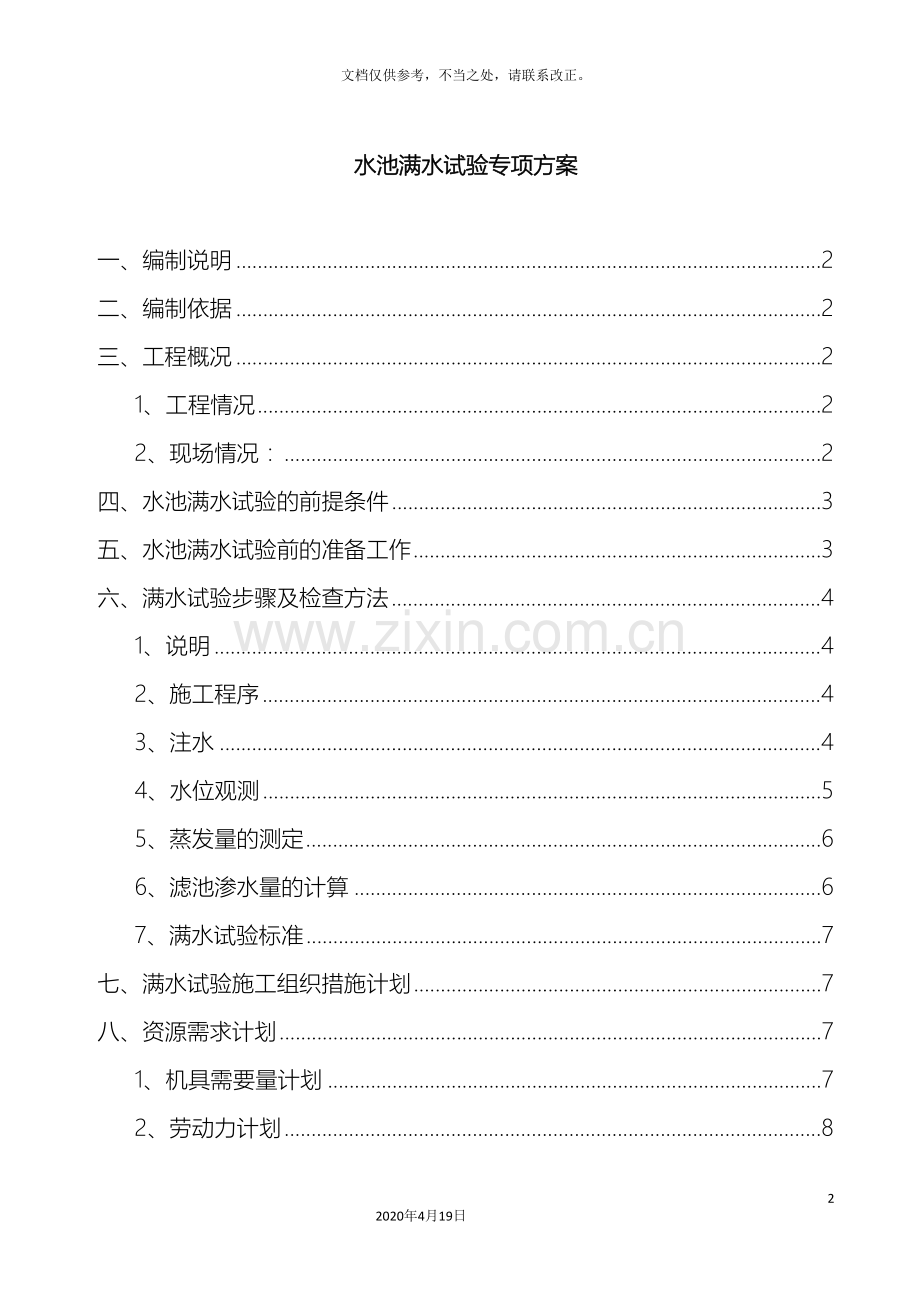

水池满水试验专项方案

一、编制说明 2
二、编制依据 2
三、工程概况 2
1、工程情况 2
2、现场情况： 2
四、水池满水试验的前提条件 3
五、水池满水试验前的准备工作 3
六、满水试验步骤及检查方法 4
1、说明 4
2、施工程序 4
3、注水 4
4、水位观测 5
5、蒸发量的测定 6
6、滤池渗水量的计算 6
7、满水试验标准 7
七、满水试验施工组织措施计划 7
八、资源需求计划 7
1、机具需要量计划 7
2、劳动力计划 8
3、施工进度计划 8
九、施工安全技术措施 9
十、水池渗漏处理技术措施 9
1、可能导致现浇钢筋混凝土水池渗漏水的原因 9
2、裂缝渗水修补 9
（1）非结构裂缝 9
（2）微小孔洞 10
（3）结构裂缝 10
附表：现浇钢筋混凝土水池一览表 11

一、编制说明
作为絮凝沉淀池、汽水反冲洗滤池，清水池等工程满水试验施工的指导性文件。
为保证以上单位工程污水处理的使用功能，按照《给水排水构筑物施工及验收规范》的要求，必须进行满水试验。
二、编制依据
1、各个构筑物施工图纸设计要求
2、《给排水构筑物施工及验收规范》 （GB50141- ）
3、《城市污水处理厂工程质量验收规范》 （GB50344- ）
三、工程概况
1、工程情况
本工程为石龙区南水北调工程配套水厂，位于平顶山石龙区昌茂大道北侧，现供水中心的西侧。建筑结构形式为砖混结构、框架结构及钢筋混凝土结构；建筑结构安全等级为二级，合理使用年限为50年，抗震设防烈度为6度区；清水池池面采用种植式屋面。各构筑物单体详见附表。
2、现场情况：
选择现场水源及排水地点：对水池进行充水水源由施工现场用的自来水供应，供应能力为50m3/h,水管采用口径DN100PE管热熔连接管子直接铺设水池上方，对水池试验用水排出采用2台3寸水泵排出连接管子直接铺设至下一只需满水试验的水池上方。施工现场具备可靠的供电电源。
四、水池满水试验的前提条件
1、水池试水试验应待受力结构完成且达到混凝土设计强度才能进行。
2、水池壁预埋的穿墙套管和穿墙孔采用砖砌筑临时封堵，且经验算能安全承受试验压力。
3、清理水池内部杂物，安装检测装置。水池两侧各设置一支水位标尺，以便观察水位上升情况。
4、选择现场水源及排水地点：对水池进行充水水源由施工现场用的自来水供应，供应能力为50m3/h,水管采用口径DN100法兰连接无缝钢管直接铺设至水池上方，对水池试验用水排除采用2台3寸水泵排出连接管子直接铺设至下一只需满水试验的水池上方。
5、满水试验所用设备均需检查及试运转合格后方能使用，各项保证试验安全的措施满足试验要求。
6、充水前应对设置的沉降观测点进行观测，并测量记录初始高程。每次充水过程中和充水以后，要密切观测设置的沉降观测点，并测量记录高程，如发现沉降量过大时，应停止充水，待妥善处理后方可继续充水。
五、水池满水试验前的准备工作
1、池体混凝土缺陷的修补
局部蜂窝、麻面、螺栓孔、预埋筋需在满水前修补、剔除处理
1、 池体结构检查
有无开裂、变形缝嵌缝处理等应经过检查。如有开裂和不均匀沉降等情况发生，应经设计等有关部门鉴定后再作处理。
2、 临时封堵管口
水池在满水试验前将所有进出水口用6毫米厚钢板焊严，防水套管先在内侧穿管，管头一端穿入套管150㎜，间隙用防水油膏密封，外露100㎜用6毫米厚钢板焊严，钢板要满焊防止漏水。根据我公司的施工经验，在本工程各水池设计水位小于5米的情况下，采用砖砌体临时封堵管口也是可行的。
3、 检查阀门，不得渗漏。
4、 清扫池内杂物。
5、 设置水位观测标尺、标定水池最高设计水位，安装测针。
6、 准备现场测定蒸发量的设备。
7、 按照设计要求布置的沉降观测点，测量滤池各点的初始高程值。
8、 根据现场水源及排水位置，接通水线及排水设施。
10、技术准备。
计算有关参数，进行技术交底。
六、满水试验步骤及检查方法
1、说明
本方案主要对絮凝沉淀池进行详细说明，其它水池操作步骤同样按照此方案执行。
2、施工程序
施工准备 →充水至水平施工缝上→观察24h→充水至水池1/3→观察24h→充水至水池2/3→观察24h →充水至设计标高→观察、测量数据→满水试验合格后放水→池壁表面按设计要求处理→回填土。
3、注水
水池充水水位上升高度不超过2 m /d，相邻二次充水间隔时间不应小于24小时，水池充水分三次进行，每次为1/3池高。每次分别测读24小时的水位下降值，计算渗水量，并作水池外观检查，如发现渗水量过大时，应停止充水，待处理后方可继续充水。每次充水过程中和充水以后，密切观测设置沉降观测点，如发现沉降量过大时，应停止充水，待妥善处理后方可继续充水。满水后观察三天，每24小时的渗水量（扣除蒸发），不得超过2L/( m2.d)（按池底和池壁的浸蚀面积计算）简图附后。
2.1、第一次：充水至水池的三分之一时检查底板的抗渗质量，当无明显渗漏时再继续充水至，观察此范围内水位变化，检查水池外墙有无渗漏现象。计划充水时间为10小时。
2.2、第二次：第一次充水合格后，在进行本次充水，充水水池的三分之二时，观察此范围内水位变化，检查水池外墙有无渗漏现象。本次计划冲水时间为10小时。
2.3、第三次：第二次充水检查无渗水现象后再进行本次充水，观察此范围内水位变化，检查清水池外墙有无渗漏现象。
2.4、每次充水观察外墙有无渗水现象，并在渗水位置做好标记，以便及时修补。
3、水位观测
3.1、在水池池壁设计水位处将直尺固定到池壁上进行初读数。
3.2、充水至设计水位24h后开始测读第二次读数。
3.3、第一次读数与第二次读数之间的间隔时间为24h。
3.4、连续测定的时间根据实际情况而定,第一天测定的渗水量符合标准,应再测定一天，若第一天测定的渗水量超过允许标准,而以后渗水量逐渐减少可继续延长观测时间。
4、水位观测
（1） 注水时的水位用水位标尺观测。
（2） 注水至设计深度进行渗水量测定时，应用水位测针测定水位降。水位测针的读数精度为1/10mm。
（3） 池内水位注水至设计深度24h以后，开始测度水位测针的初读数。
（4） 测读水位的末读数与初读数的时间间隔，应不小于24h。
（5） 水池水位降的测读时间，可根据实际情况而定。如水池外观无渗漏，且渗水量符合标准，可继续测读一天；如前次渗水量超过允许渗水量标准，可继续测读水位降，并记录其延长的测读时间。同时查找水位降超过标准的原因，直至作出合理的解释。
5、蒸发量的测定
（1） 满水试验的蒸发量按国家标准《给水排水构筑物施工及验收规范》 （GB50141－ ）的相关规定进行。
（2） 现场蒸发量的测定设备，采用直径约为50cm、高约为30cm的敞口钢板水箱，并设有测定水位的测针。水箱应检验，不得渗漏。
（3） 水箱固定在水池中，水箱中充水深度可在20cm左右。
（4） 测定水池中水位的同时，测定水箱中的水位。
6、滤池渗水量的计算
按照国标《给水排水构筑物施工及验收规范》 （GB50141－ ）水池渗水量计算公式计算：
根据公式： q=A1/A2[(E1-E2)-(e1-e2)]
得： (E1-E2)= q A2/A1+(e1-e2)
式中q——渗水量[L/（m2.d）]
A1——水池的水面面积
A2——水池的浸湿总面积
E1——水池中水位测针的初读数
E2——测读E1后24小时水池中水位测针的末读数
e1——测读E1时水箱中水位测针读数
e2——测读E2时水箱中水位测针读数
7、满水试验标准
钢筋混凝土现浇结构水池，其渗水量为不超过2L/( m²·d)）即为合格
七、满水试验施工组织措施计划
1、设置专人进行充水，观测读数。每次充水应24 h的水位下降值，计算渗水量，在充水过程中和充水以后，应对池体作外观和沉降检测；发现渗水量或沉降量过大时，应停止充水，待作出妥善处理后方可继续充水。
2、测定水位时要保证水位稳定，读书准确。利用水位标尺测针观测、记录充水时的水位值；充水至设计水深进行水量测定时，应采用水位测针测定水位，水位测针的读数精确度应达1/10mm；充水至设计水深24 h后，开始测读水位侧针的初读数；测读水位的初读数与末读数之间的间隔时间应不小于24 h。
3、测定时间必须连续。测定的渗水量符合标准时，须连续测定两次以上；测定的渗水量超过允许标准，而以后的渗水量逐渐减少时，可继续延长观测；延长观测的时间应在渗水量符合标准时止。
八、资源需求计划
1、机具需要量计划
序
号
机 具 名 称
规格
单位
数量
备注
1
水泵
3寸
台
2

2
胶管
3寸
m
500

3
钢板
4mm
ｍ２
5

5
水位测量工具

套
2

6
钢管
D530×9
ｍ
20

2、劳动力计划
序 号
工 种
数 量
备 注
1
泥工
4

2
电焊工
2

3
观测、看守人员
4

3、施工进度计划
序
号
工序
名称
进 度 计 划
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
施工准备

2
充水1/3

3
观察

4
充水2/3

5
观察

6
充水完毕

7
测量水位

九、施工安全技术措施
1、试验前，将试验场地进行全封闭，池壁上及检修孔上设1200㎜高护身栏杆、150㎜高的踢脚板及警示灯。
2、试验期间相关施工人员在值班过程中不准饮酒，防止掉入水中。
3、试验场地内指派专人进行24小时不间断看管、巡查，无关人员不得入内。
4、准备两个救生设圈以备用。
5、水泵要进行有效接地措施，试验场地内要设置充分的照明措施。
十、水池渗漏处理技术措施
1、可能导致现浇钢筋混凝土水池渗漏水的原因
各现浇钢筋混凝土结构水池的施工质量即便完全符合相关的技术标准，由于施工时的气候、商品混凝土供应、施工缝\伸缩缝\变形缝的处理、混凝土的浇筑、预埋管的设置等因素的影响，有可能出现水池渗水或漏水情况，一旦发现上述现象后，应及时详细记录渗水位置，逐一采取措施进行修补。
2、裂缝渗水修补
（1）非结构裂缝
采用开槽填补法进行修补。首先沿裂缝走向开凿“Ｖ”形槽，宽５—１０ ｃｍ、深３—４ ｅｍ；缝内清洁处理后，用特种瞬凝水泥封缝至“Ｖ”形槽填满；
（2）微小孔洞
采用高压注射法修补：将追水堵漏剂用注射针头射入砼裂缝中。膨胀聚氨酯在高压下能渗透到各种缝隙及砼毛细管中，追踪裂缝、遇水膨胀，将各种砼缝隙、砼毛细管充满，从而达到止渗、堵漏效果，真正做到不渗不漏。
（3）结构裂缝
采用4mm厚钢板环氧树脂粘贴加固补强法修补：钢板面积按裂缝区域整结构面铺粘，表面磨平，加工钢板涂刷环氧树脂铺粘钢板。用钢丝刷清理缝面→埋入注浆嘴（间距在15～20cm）→缝面采用环氧树脂腻子止封→按厂家要求5：1的比例配浆（配浆结束在30分钟内用完）→采用高压注浆机及时注浆（压力控制在15mpa左右，在压力作用下使浆液充满整个缝面）→注浆结束后采用洗刷剂及时清理注浆机器（否则机器将报废）→去除注浆嘴用环氧砂浆封填平整（48小时以内），钢板面层铺贴地面砖采用环氧砂浆铺贴。

附表：现浇钢筋混凝土水池一览表
序号

水池平面尺寸
设计池高m
设计水位m
水面面积m²
浸湿总面积m²
满水试验水量m³
同类水池
个数
备注
长m
宽m
1
清水池北
29.7
29.7

882.09
1393.53

1

2
清水池南
29.7
29.7

882.09
1393.53

1

3
吸水井
13.5
3.2

31.05
184.69

1

4
絮凝沉淀池
23.5
18.3

422.73
689.76

1

5
气水反冲洗滤池
27.2
16.4

452.64
784

1

6

7

8

9

10

11

12

13
