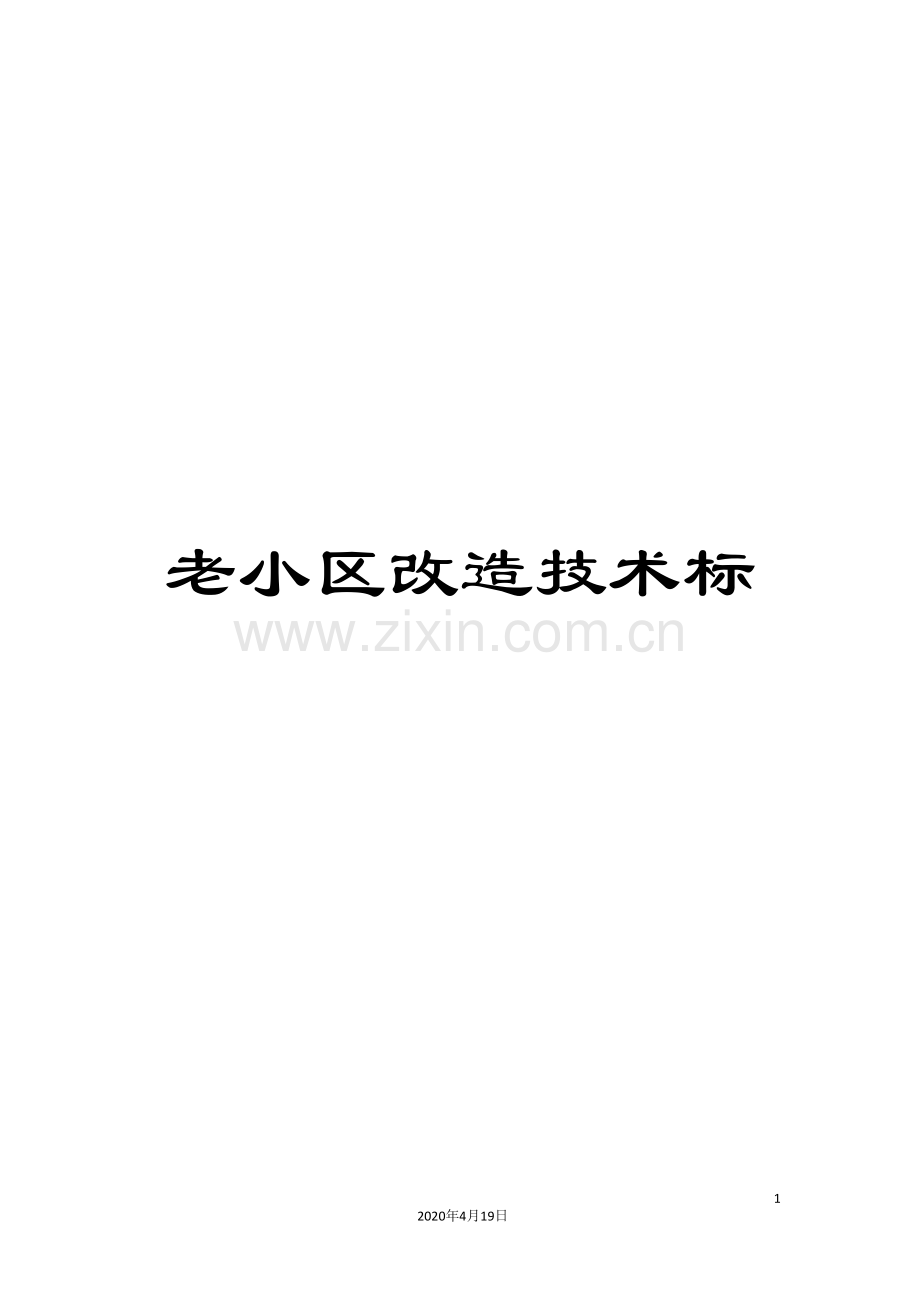

老小区改造技术标

16
2020年4月19日
文档仅供参考
第三部分 技术先进性、机械设备适用性

一、人员准备
1） 建立施工组织机构。调遣具有丰富施工经验的管理人员和施工操作人员在该项目部担任相应的职务，所有人员都持有与其岗位相应证件。
2） 外来务工人员要有相应的证件（如就业证，健康证，暂住证，安全上岗证）。
3） 对所有施工人员进行全面体检，确保参加施工人员身体健康。
4） 组织所有人员进行无锡市地方法规的学习并考试合格方可上岗。
5） 组织所有人员进行技术培训，确保参加施工人员充分了解工程的技术标准和特点，并充分熟悉相应的施工作业指导书。
6） 组织所有人员进行安全生产、文明施工以及环境保护知识的培训，确保施工人员在施工过程中都做到“安全生产，文明施工”，并做好环境保护，树立我公司良好企业形象。
7） 对下列岗位人员进行针对性培训：
a 质量安全控制岗：针对本工程的特点进行安全、质量培训；
b 计划统计岗：针对业主和监理工程师对本工程管理的特点，进行计划统计、财务报表制作的培训；
c 施工测量岗：针对本工程的技术特点，就是测量的方案，注意事项以及仪器、仪表的使用做进一步培训；
d 协调联络岗：针对业主和监理工程师对本工程管理要求和本工程具体施工特点，与业主、监理工程师、设计人员、其它相关施工单位等在设计、施工、检测、试验、工程质量评定等方面进行联络工作进行培训；
e 保卫人员：针对施工驻地以及工地的治安情况，进行有针对性的治安保卫工作的培训；
f 特殊工种作业人员证件（电工，电焊工，架子工，起重工，吊装工）必须持证上岗
g 汽车司机：按照无锡市交通法规的要求，结合施工驻地以及工地的交通情况进行交通法规的培训；
二、 物资准备
由于本工程量大，工程材料如管材、钢筋、水泥、砂、石子等材料视工程进度陆续进场。
工程材料到达现场后，钢筋同一规格每60吨为一批，超过者进行第二次取样测试。取样从φ6.5起到最大钢筋，每种规格钢筋取样切去10cm后截取两组（一组2根各长300mm，一组2根各长500mm，共4根）。本次工程采用商品砼，每次浇砼后，分别制作试块两组，一组送试验站进行试块试验，一组置于工地同等条件下，观察其氧化情况；原材料水泥、黄沙、石子、砖等分进场批次进行试验。
三、机械准备
配合本工程施工，准备了充分的机械设备，以保证工程的顺利进行。我单位拟投入机械设备：1M3挖掘机2~4台，摊铺机1~2台，水泵10台，以及其它机械设备若干台。
如果本工程我单位中标，我们将在第一时间内组织施工队进场，在接到中标通知后，施工人员、设备及时调迁进场，并和当地各部门协调，做好开工前一切必要手续，完成技术交底，交接桩，以及初期测量复核。对于本工程我们采取动态模式进行劳动力管理。
劳动力、机械设备投入计划（见后 附表）

四、隐蔽工程技术措施
2．1隐蔽工程检查以班组自检为基础，质检员专检，互检和质检：工工程师专检，抽检相结合。施工班组在班中、下班前应对当天工程质量进行自检，对不符合质量要求的由质检工程师命令返工。
2．2各工序工作完成后，由分管工序的技术负责人、质量检查人员组织工班长，按技术规范进行检验，凡不符合质量标准的，坚决返工处理，直到再次验收合格。
2．3工序中间交接时，必须有明确的质量交接意见，每个班组的各工序都应当严格执行“三工序制度”即检查上道工序，做好本道工序，服务下道工序。
2．4每道工序完成并经自检合格后，邀请驻地监理工程师验收，并做好隐蔽工程验收记录和隐蔽工程检查签证资料整理工作。
2．5所有隐蔽工程必须在获得监理工程师的签证后才允许进行下一道工序的施工，未经签证的工序不得进行下道工序的施工。

施工准备
（一）、工艺流程图

路基压实

备料

运输

机械进场

不合格
摊铺

夯实或压实

试验

路面施工
合格

（二）、施工工序
1、准备工作
1）报验：对已经夯实好的路基，经过自检合格，报监理工程师检验、签字认可。
2）备料：通知级配碎石生产厂家生产级配碎石。
3）备机：准备好摊铺级配碎石的机械、运输车辆、碾压用的压路机。
4）备人：准备好摊铺和平整的工人。

1、路基压实：
路基开挖好经自检合格报送监理工程师签字审核后立即使用压路机进行压实，达到规定的压实度后经监理工程师同意后进入下一道工序。
2、备料及运输
通知厂家生产级配碎石和摊铺机械进场，根据比例用农用车运送级配碎石。
3、摊铺
摊铺碎石每层应按虚厚一次铺齐，颗粒分布应均匀，厚度一致，不得多次找补，已摊平的碎石，碾压前应断绝交通，保持摊铺层清洁。
4、压实
采用12t以上的压路机碾压成活，碾压至缝隙嵌挤密实，稳定坚实，表面平整，轮迹小于5mm。碾压前和碾压中应适量洒水，碾压中对有过碾压现象的部位，应进行换填处理。未铺装上层前，对已成活的碎石基层应保持养护，不得开放交通。
5、实验
碾压时，应积极做好试验工作，按规范要求取样，测定压实度，如不符合立即返工处理，直到合格。
（三）、回填压实的质量通病和防治措施
（1）、通病一：倾斜碾压
防治措施
在路基总宽度内，应采用水平方法摊铺。路基地面的横坡或纵坡陡于1：5时应作成台阶。台阶高等于压实厚度，台阶宽不小于1m。
（3）、通病二：挟带大块摊铺
防治措施
1）在摊铺级配碎石交底中要向操作者讲明带块状物回填的危害，使操作者能自觉遵守。
2）要严格管理，对填土中的大砖块、大石块、大混凝土块要取出。
防治措施
1）属于填土路基，在填筑前要清除地面杂草，淤泥等，过湿土及含有有机质的土一律不得使用。属于沟槽回填，应将槽底木料、草帘等杂物清除干净。
2）过湿土，要经过晾晒或掺加干石灰粉，降低于接近最佳含水量时再进行摊铺压实。
（5）、通病五：不按段落分层夯实
防治措施
1）要按规范要求，分段、水平、摊铺，段落的端头每层倒退台阶长度不小于1M，在接填下一段时碾轮要与上一段碾压过的端头重迭。
2）路边弯边不齐的，应将路边切齐，使碾轮靠边碾压；对于检查井周或其它构筑物附近的边角部位，应用动力夯或人力夯夯实。
（四）、质量保证措施
1、预防为主，杜绝质量通病。
对参与施工的技术人员和施工班组负责人详细技术交底，明确质量通病的所在和发生原因，提出具体的预防措施，并在工程施工中落实到位。
2、加强检查，及时反馈实施情况。
组织技术人员对摊铺各个环节进行监控，并把信息及时全面地传达给项目工程师和项目经理。
3、控制摊铺施工的关键技术指标，确保各项指标均合计和规范的要求。
4、及时试验检测，掌握第一手的资料，量化摊铺质量的各项指标，为进一步提高质量提供依据。

七、沥青路面施工
〈一〉纵向裂缝
1、现象；裂缝走向基本与行车方向平行，裂缝长度和宽度不一，
2、原因分析：前后摊铺幅相接处的冷接缝未按有关规范要求认真处理，结合不紧密而脱落。
3、预防措施：采用全路幅一次摊铺，分幅摊铺时，前后幅紧跟，避免前摊铺混合料冷却后摊铺后半幅，确保热接缝，上下层的施工纵缝应错开15cm；
4、治理方法：
2～5mm的裂缝可用改性乳化沥青灌缝，大于5mm的裂缝可用改性沥青灌缝，灌缝前，须先清除缝内、缝边碎粒料，垃圾，并保持缝内干燥，灌缝后，表面撒上粗砂或3～5mm石屑。
〈二〉车辙
1、现象：路面在车辆荷载作用下轮迹处下陷，轮迹两侧往往有隆起，形成纵向带状凹槽。
2、原因分析：（1）沥青混合料稳定性不足，矿料级配不好细集料偏多，沥青用量偏高，沥青针入度偏大，或沥青质量不好。（2）沥青混合料面层施工时未充分压实，在车辆重复荷载作用下轮迹处被进一步压实而出现下陷。
3、预防措施：（1）控制好混合料的配合比，不合格品严禁使用。（2）施工时应规定进行碾压。
〈三〉松散
1、现象：面层集料之间的粘结力丧失或基本丧失，面层的部分区域明显不成整体。
2、原因分析：（1）沥青针入度小，粘结性能不良，混合料的沥青用量少，矿料潮湿不洁净，沥青焦枯；
（2）摊铺时，未充分压实，或摊铺时，沥青砼温度低。
3、预防措施：（1）使用干净的合格材料，使用合格的沥青，集料加温控制在180°C内；（2）沥青混合料送到工地后应及时摊铺，及时碾压。（3）路面出现脱皮等轻微病害时，应及时修补。
4、治理方法；
将松散的面层清除，重新铺沥青砼面层。
（四）与收水井、检查井衔不顺
1、现象：收水井、检查井盖框标高比路面高或低，汽车经过时有跳车或抖动现象，行车不舒适，路面容易损坏；
2、原因分析：（1）施工放样不仔细，收水井，检查井盖框标高偏高，偏低，有路面衔接不整齐；
（2）收水井，检查井基础下沉；
（3）收水井，检查井周边四周填土及路面压实不足，交通开放后逐渐沉陷；
（4）井壁及管道接口渗水，使路基软化或掏空，加速下沉。
3、预防措施
（1）施工前，按设计标高放好样，标高准确，收水井，检查井中所在位置的标高与道路纵向标高，横坡相协调；
（2）收水井，检查井的基础按规范施工，减少下沉；
（3）井壁涂刷粘层沥青，以防井壁渗水。
4、治理方法：
（1）当收水井，检查井高出路面时，可吊移盖框，降低井壁至合适标高，再放上盖框，并处理好周边缝隙；
（2）当收水井，检查井低于路面时，可先将盖框吊开，以合适的拌料调平高度，调平拌料达到强度后放上盖框。

附表一：拟投入本标段的主要施工设备表
序号
设备名称
型号
规格
数量
国别产地
制造年份
额定功率(KW)
生产能力
用于施工部位
备注
1
推土机
TY120
1
国产

120
良好
土方
租赁
2
装载机
ZL50
2
国产

50
良好
土方
自有
3
自卸车
10t
10
国产

30
良好
运土
租赁
4
反铲挖掘机
1m3
3
国产

120
良好
挖土
自有
5
水泵
4-6寸
20
国产

50
良好
排水
自有
6
插入式震捣器

5
国产

75
良好
砼工程
自有
7
平板震捣器

2
国产

75
良好
砼工程
自有
8
砼搅拌机
JS500
2
国产

150
良好
备用
自有
9
手扶震动夯

3
国产

良好
道路
工程
自有
10
三轮压路机

1
徐州

135
良好
道路
工程
自有
11
光轮压路机
12-15T
1
徐州

120
良好
道路
工程
自有
12
震动压路机
18-21T
1
徐州

150
良好
道路
工程
自有

附表一：拟投入本标段的主要施工设备表
序号
机械或
设备名称
型号
规格
数量
国别产地
制造年份
额定功率(KW)
生产能力
用于施工部位
备注
14
平地机

1
国产

200
良好
道路
工程
租赁
15
洒水车

1
国产

80
良好
道路
工程
自有
16
胶轮压路机
15-20T
1
德国

135
良好
沥青
摊铺
租赁
17
路拌机

2
徐工

350
良好
路基
施工
租赁
18
沥青摊铺机
AB机
1
德国

75
良好
沥青
摊铺
租赁
19
空压机
1M3
1
国产

30
良好
破砼
障碍物
自有
20
发电机

2
国产

100
良好
发电
备用
自有
21
双钢轮压路机
XD120
1
中国
广东

15T
良好
道路
工程
租赁
22
双钢轮压路机
BW151AD-2BVM
1
德国

20T
良好
道路
工程
租赁
23
高架工程车
14m
1
国产

良好
落水管拆除
租赁
25
吊车
10T
1
国产

良好
绿化
租赁

附表二：拟配备本标段的试验和检测仪器设备表

序号
仪器设备名称
型号规格
数量
国别产地
制造年份
已使用台时数
用途
备注
1
弯沉仪
12米
1
中国苏州

道路

2
钙镁含量仪

1
中国
江苏
3

路基

3
三米直尺
3米
3
中国
江苏

路基

4
路面强度仪

1
中国
江苏

路面

5
沥青延度仪

1
中国
江苏

路面

6
沥青针入度仪

1
中国
江苏

路面

7
平整度仪

1
中国
江苏

路面

8
击实仪及附件
DJ-79
1
中国上海

路基路面

9
灌砂筒
RZ-200
1
中国上海

路基路面

10
电子天平
MP1100
1
中国上海

路基路面

11
烘箱
101-2A
1
中国上海

路基路面

12
全站仪

1
国产

放样测量

13
光学水准仪
DS3
3
国产

放样测量

劳动力计划表
单位：人
工 种

按工程施工阶段投入劳动力情况

0-20天
21-40天
41-60天
61-80天
80-100天
管理人员
8
8
8
8
8
油漆工
2
10
10
10
2
挖机工
2
3
3
3
3
砼工
5
8
8
8
8
瓦工
5
13
13
13
13
普工
10
20
20
20
20
驾驶员
6
6
6
6
6
道路施工机械操作工
3
10
10
10
10
电工
2
2
2
2
6
园艺工
2
12
12
12
6
