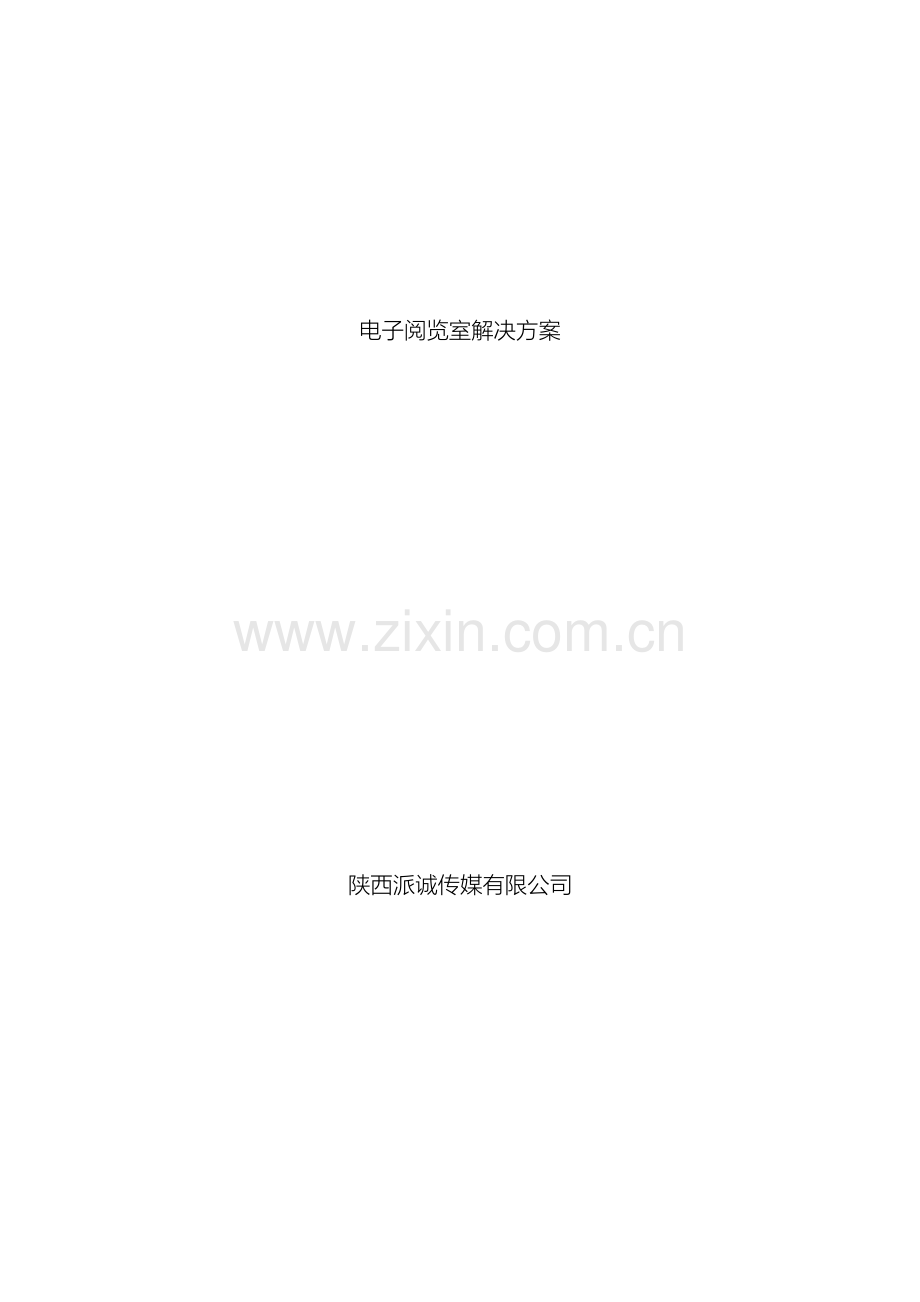

电子阅览室解决方案

陕西派诚传媒有限公司

第一章 需求分析
随着信息技术的快速发展与进步，以计算机技术、通信网络技术为基础，集电子型文献（如磁盘、光盘、网络服务等）阅览、咨询、培训、服务为一体的现代化多功能电子阅览室，其一投入使用，就得到了各高校的青睐，方便于师生进行资料的查询，不但为老师及时补充知识、更新知识提供了有效途径，还给学生创造了自主学习的环境，方便查阅教育教学资源，培养学生自主学习的能力，扩大学生的知识面，从而使学生得到全面的发展，改进了学校的教学环境和学习氛围，提高了教学质量。
经过分析各高校对于电子阅览室的需求，我们总结了如下的几点需求：
普通阅览室使用中的问题
查找资料困难，学生查找资料的方向不准确，时效性差；
传统的教学中，学生、教师查阅资料的形式单一，依靠有限的书籍资源或上网查资料收取过高的费用，搜索范围小；
在多媒体阅览室中，教师无法控制学生登录不健康网站。
针对以上问题，新一代的电子阅览室具有以下特点：
共享资源：提供门类齐全的电子图书和丰富全面的教学资源
与资源库、图书馆配合使用，提供大量的电子图书、多媒体素材供师生查阅和学习。
强大的搜索引擎功能：解决查找资料困难，时效性差等问题
具备强大的资源检索功能，方便资料的查找，可建立个人收藏夹，将重要的资源放入其中，供今后查看或下载。能够实现多点并发的视音频点播功能,支持各种格式的流媒体点播，至少支持40点同时并发，点播内容流畅清晰。
信息互通：提供多种方式的Internet的接入
能够与校园网以及Internet连通：查阅资源库及数字图书馆资料，以各种形式和Internet连接，实现浏览信息和收发电子邮件功能。
校园网过滤系统：过滤互联网上不健康的信息
在学生自主学习、畅游互联网的同时，给学生提供一个纯净的网络环境，过滤和禁止有害网络信息，对上网计算机进行统一集中的管理。

电子阅览室系统结构拓扑图

第二章 电子阅览室的环境建设
2.1 电子阅览室设备及使用标准
1. 电子阅览室人均标准使用面积：2平米/人
2. 电子阅览室设施建设规范：
1．辅助用房：
A、过渡用房：作为监控室、配电房、更换鞋用使用面积大于20平米
B、资料库：面积大于20平米
2．电子阅览室：
A、室内安装活动防静电地板
B、电源供电：线路统一为暗线铺设，电源线采用质量良好的线材，并保证有安全的接地和工作接地
C、室内有足够的光照度，无暗光，且亮度均匀。
D、教室内悬挂《学生上机操作规程》、《计算机室管理条例》
3．设施设备：
A、室内需安装空调，温度控制在23℃±2℃
B、室内需安装抽湿机，湿度控制在45% ~ 65%
C、室内噪音在70db以下
2.2 机房电源
对于电子阅览室，为保证计算机连续运行，对市电电源供应采用三路高压一级供电，用一路备用两路，保证计算机能够连续运行。为确保三路供电，最好在三路高压电源之间增加联络，以尽量减少停电时间。
1）电气需求
主要有计算机设备电源插座箱布线、空调电源布线、照明电源布线、应急照明电源布线、维修电源插座布线、计算机专用地引上线等。
计算机设备（含服务器、计算机终端和各种辅助设备）及其备份，整个计算机设备电源数按实际计算机数目计算。
空调设备的选择可根据实际机房面积的大小和设备发热量，按4匹/50平米计算。
为在使用时方便和整体美观，实行照明电源集中控制管理，机房全部采用新的照明灯具（机房专用格栅洁净灯盘、3×40W、电感式镇流器、消防局认证产品），根据房间的布局而拉电源线和调整灯盘位置，使照明布置更合理化。
2）供电电源
机房电源总进线采用380V电压、50Hz频率和三相五线制（即TN-S系统）的配线方式，电源的质量需符合国家标准，即电压波动小于±10%，频率波动标准小于±1%。
为了确保机房内的设备能安全可靠地运转，电源准确灵敏通电和断电，视设备情况不同具有过载保护，短路保护，确保电源控制和设备的安全。
3）一般照明
一般照明又叫普通照明或总体照明，是指整个场所或场所的某部份基本上照度均匀的照明。一般照明的好坏不但会影响工作人员工作效率和身心健康，而且还会影响计算机的可靠运行 。电子阅览室内采用新的照明灯具（机房洁净灯盘、3×40W、电感式镇流器、消防局认证），照明灯具大小为1200mm×600mm，跟两块天花板（大小规格为600mm×600mm）大小一样，使整个机房协调一致。
4）计算机电源
计算机电源安装在活动地板下，主要给计算机设备供电；另配有活动多功能计算机插座，满足不同计算机设备（主机和显示器）插头用电。
5）电路设计
A．服务器、教师机做成单独的回路，便于控制。
B．工作站回路应充分考虑计算机启动的冲击电流。
C．线缆铺设全部采用暗线方式。

2.3 机房地板
在电子阅览室的工程技术设施中，地面是一个很重要的部分，在主机房区应采用抗静电的金属活动地板，而动力区及办公区则可采用一般的水磨石地面或木质地板，下面着重介绍活动地板及抗静电活动地板。
活动地板又称假地板或双层地板，是根据需要可在机房真地板上灵活装、拆的地板。利用活动地板能够在机房内组成一个地下空间的建筑结构。活动地板的结构具有以下特征：
活动地板结构为敷设设备间的信号线、电源线及机器地线系统提供了合适的空间。计算机设备经过活动地板能够自由地进行电气连接，因为活动地板具有可拆卸性，因此对电气连线的敷设，检修及更换都很方便。所有连线都有从活动地板下进入设备，使设备间连线能够直接连接，距离最短，因而可减少信号在传输过程中的损耗。
计算机设备经过活动地板下的空间作为空调的静压风库，为设备与机房的空调提供了方便。能够获得较为满意的气流组织。因为带气流分布风口的地板具有能够与普通活动地板互换的特性，因此电子阅览室能够自由地调节气流分布。无论设备的位置如何都能经过地板上的风口得到被空调的空气。
无论电子阅览室的形状和面积如何，都能方便而迅速地装配并能容易地拆除。这样就便于设备的布局与调整，同时减少了因设备扩充或更新换代带来的建筑设施的改造。
地板表面牢固、耐磨、洁净、不起尘、不吸尘、不反光、不打滑，既可湿洗又可用吸尘器除尘。在电子阅览室内采用抗静电的金属活动地板，能使静电荷通泄至地并能反射电磁辐射。
活动地板已成为现代化机房不可缺的设施之一。由于活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，既使机房内整齐、美观，又给工作人员以舒适的感觉。
活动地板的主要构件是地板、可调节的活动支撑、桥梁和承重及密封用横条缓冲垫。就地板所用的材料来看大致分为三类：纯木质地板，复合塑料贴面地板，金属地板。
纯木质地板的优点是造价低、易加工，但强度较差、易受潮变形，且易引起火灾，一般不在机房内使用。
复合塑料贴面地板的基材是层压刨花板，上下表面贴有塑料贴面，四周用油漆封住，或用镀锌铁皮包封的地板。其优点是平整光滑、不起尘、易清洁、有一定弹性、耐腐性、防火、颜色美观，是当前使用较为普遍的一种活动地板。
金属地板铝合金浇铸或压铸而成，其上表面贴有抗静电贴切面。金属地板的优点是：强度高，受温度和湿度的影响小，地板的精度高，关键尺寸易于保证，铺设后地面平整，结合处缝隙小，而且能够提高抗静电效果。可是金属地板造价高，一般铺设在条件要求较高的大、中、小型计算机的主机房内。从性能价格比出发，本方案建议选用复合塑料贴面地板作为机房地面建筑材料。
放置活动地板支脚的土建地面要求平整光滑、不起尘，理想的做法是采用水磨石。为防活动地板的移位、坠落及柱脚倾倒，要增强柱脚和地面的紧固。柱脚和地面紧固的方法有两种：
1) 用螺栓将支柱的底脚与土建地面固定牢，并经过纵梁或隔栅（1m~2m间隔）将支柱相互连接起来。
2) 用固定粘合材料将支柱的底脚与土建地面固定牢，并经过纵梁或隔栅将支柱相互连接起来。
地板安装完成后如下图所示：

2.4 温、湿度
室内需安装空调，温度控制在23℃±2℃，室内需安装抽湿机，湿度控制在45% ~ 65% 。
电子阅览室空调的任务是为保证计算机系统能够连续、稳定地运行，需要排出计算机设备及其它热源所散发的热量，维持电子阅览室内的恒温、恒湿状态并控制机房的空气含尘量，为此，要求电子阅览室的空调系统具有供风、加热、加湿、冷却、减湿和空气除尘的能力。由于电子阅览室空调所担负的这一特殊任务，使其与一般建筑的空调有如下不同点：
1) 在进行机房空调设计时，应对计算机设备的功耗、发热量、设备的洁净度要求、设备进出口空气的温差以及机房内环境温湿度要求等有所了解，以便使机房的空调设计和整个机器设备的散热设计成为一个整体，使各级散热设计的效能得以更好地发挥。
2) 计算机是由大量发热元、器件组成，在开机时这些元、器件就是热源，为使其能够工作在合适的温、湿度范围之内，机房的空调必须持续、稳定地降温运行。在要求计算机连续运转的系统中，需要全年持续、稳定地降温运行。
3) 为使计算机的元、器件工作在相近的温度范围内，确保元、器件性能的一致，进入机器设备的空气和从设备排出的空气的温度差应越小越好。可是为了有效地排出设备中的热量，则要求有较大的送风量，因此要求机房内的空调系统送、回风温差小，送风量大。
4) 把机房的温、湿度控制在规定的范围之内不但是操作人员的要求，而且是元、器件、设备及有关材料的要求，因此要求机房内的空调系统温、湿度必须能控制在规定的范围内。
在进行机房空调设计时，除按常规的办法处理外，还应根据机房空调的特点注意解决下列问题：
1) 考虑到计算机系统功能的扩充和使用范围的增大，机房空调设备的容量要留有足够的余量。余量的确定应视具体情况而定，一般以15%~20%为宜。为了提高可靠性，保证计算机系统不停地进行数据处理，以及空调设备的维修和更新，必要时空调设备要有备份，甚至采用双工系统。
2) 在机房空调的实际设计中，应根据计算机的用途、特点、计算中心的性质分别对待，强求上述各项的全面实现，往往会造成经济上的极大浪费。
本方案建议选用柜式空调组成双工系统，即可保证电子阅览室其它设备的正常运转，又节约修建中央空调系统的高昂费用。
第三章 电子阅览室网络系统规划
“40+2”解决方案
40台PC，一台服务器，采用TCL网络S4250MF一台，此交换机有48个10-100M 以太网接口，另可加入1000M光纤模块，用来与校园网相连。

网络拓扑图如下：
学生机
教师机
服务器
1000M 上连校园网TCL S4250MF
TCL跃龙门电子阅览室实物连接示意图
学生机
第四章 应用软件解决方案
电子图书馆
u 系统简介
电子图书馆为学校提供集图书管理、信息发布、查询、流通和在线阅读于一体的综合信息门户。采用国际标准，使用先进的B/S结构，为学校构建了拥有丰富教育资源、方便教师工作、适合学生自主探索式学习、不受时间空间限制的网络化学习环境，是学校从“印刷时代”跨越到"信息时代"的最佳途径。
电子图书馆由三大部分组成：大量的电子图书，纸质、电子图书管理系统和网络发布系统。
u 系统功能
Ø 纸质图书登记、编目、流通、统计分析；
Ø 电子图书管理；
Ø 报刊管理；
Ø 软件、音像制品管理；
Ø 读者管理、权限管理；
Ø 图书馆信息发布、图书推荐；
Ø 纸质图书、报刊和软件音像网上检索和预借，电子图书在线阅读；
Ø MARC格式数据导入导出，为各种图书管理软件提供接口；
Ø 在线字典；
Ø 流通信息统计分析。
u 系统特点
Ø 系统设计合理、技术先进、兼容性好、易学易操作；
Ø 系统容量大、易扩展、易维护，支持各种类型电子图书文件；
Ø 系统日志的方便维护和管理；
Ø 客户端采用浏览器方式进行，操作易学易用。

第四章 设备清单及报价

“40+2”打包方案
4.1 服务器、电脑与网络设备及软件

构成
产品
说明
数量
单价
总价
系统平台
服务器（TCL-曙光I110S）
P4 2.4G（可扩展为双CPU）/512M/40G IDE/18G SCSI/40X CD-ROM/10-100M/15寸数控
1

终端（PC）
C1.1G/AGP-8M/128M/20G IDE/10M-100M网卡/耳机/15”寸数控
40

交换机
S4250MF交换机+光纤模块
1

综合布线
线缆、跳线、模块、面板、配线架、机柜等

刻录机

1

扫描仪
A4、600×1200dpi、48位色彩
1

网络打印机
每分钟14页/1200 dpi/ A4/8MB内存
1

数码相机

1

应用软件
多媒体电子图书馆
结合信息资源中心、视频点播系统、数字图书馆使用，提供大量的课内外读物供师生阅览
1
9000
9000
防杀毒软件
金山毒霸
1
90
90

4.2 配套设备、器材与物料
序号
设备名称
型号及规格
产地品牌
数量
单价
总价
1
网络配件/耗材
“40+2”，超五类、非屏蔽、环保型双绞线，插座、PVC/铁横槽等
TCL等

2
参数稳压电源
15KVA

1

3
讲台

1

4
教师转椅
能使用3年以上的质量

2

5
学生桌椅
能使用3年以上的质量

40

6
机柜
0.8米
TCL
1

7
空调
2p*2
TCL
2

4.3工程、培训、服务、标案
序号
设备名称
型号及规格
数量
单价
总价
1
综合布线
国际信息点标准

2
电源点工程
国际电源标准

3
维修服务
三年上门软硬件维修、升级服务（详见服务承诺）

4
培训
（详见服务承诺）

第五章 附件
5.1 电脑详细介绍
5.1.1 学生机产品介绍
精致4000是一款用于教育行业市场及证券、税务、保险等行业的通用型商用电脑。产品设计简洁实用、适应性强，满足用户实际需求，为用户搭建“够用、适用、易用、好用”的高性价比的商业应用平台。此款机型当前已经广东省教育部门认定为全省普及学生机型。
ü 产品设计
1. 标准MATX机箱结构的基础上，创新推出更轻、更薄的机箱和键盘，使整套系统更加简洁、和谐、完美。
2. 精妙的卧立两用设计，便于用户根据教室环境，更为有效地利用空间。
3. 典雅外观，极至表现，融合时尚、前卫的审美潮流。
ü 产品特性
1. 标准的MATX结构机箱，主板带有3个PCI槽和1个ISA槽，为整个系统提供强大的扩充性。
2. 特别预留光驱的扩展位，并免费提供软驱组件，便于用户随时做出改配和升级选择，确保用户的投资延续性。
3. 主板兼容多种网卡等硬件插卡，满足行业需求。
5.1.2 教师机产品介绍
教师机也采用精致4000系列
ü 产品特色
1. 领先配置、精工细作
2. 性能卓越、功能强大
3. 易于扩展、时尚易用
4. 系统稳定、安全可靠
ü 精工细作
1. 滑拉式面板盖起到对机箱内设备的保护，也使整机更时尚、典雅、独具创意的键盘和商务型耳麦更时尚方便，于细微处体现关爱。
ü 性能卓越、功能强大
1. 性能卓越、功能强大NetBurst™架构的奔腾® 4处理器平台。
2. 为用户提供GeForce2 MX+奔腾® 4的最合理配置，创造顶级精品，比采用TNT2 M64显卡的奔腾® 4在性能上有较大优势。
3. 兼容多种主流网卡，可选高性能10M/100M自适应网卡或56K Fax/Modem联网。
ü 强大的扩展性
1. 商务型标准ATX立式机箱，提供三个标准设备的扩展空间，前置USB接口，无需关机即可扩展各种外部设备（USB接口），支持即插即用。
2. 提供CNR扩展槽设计，满足更多扩展需求。
ü 时尚易用
1. 前置USB、Audio接口，内置音箱、特色的商务型耳麦，方便易用，还满足了网络时代的众多特殊需求。
2. WEB风格的轻松e点导航，让您轻松一点，轻松领先。
ü 安全稳定
1. 高性能网卡配合主板和CPU，提供稳定的网络性能。
2. 机箱采取科学的布局设计，保证风路畅通无阻，提高散热效率。
3. 经过TCO99 的17寸纯平绿色环保显示器，贴心呵护您的身体。

5.1.3 服务器产品介绍
TCL-曙光天阔I110S服务器
天阔I110S是采用单颗Intel Pentium4 CPU,最大主频高达2.2G，系统前端总线400MHz；配置PC1600/PC2100 DDR SDRAM内存，最大达2.0G，带来性能更大的提升；支持IDE/SCSI RAID系统，可实现所有模式的RAID配置，提供更高的数据传输速度和更好的数据冗余保护；支持最多4个PCI设备，满足用户不同应用范围上的需求； 能运行Windows NT，Windows ，NetWare，SCO UNIX，Linux以及BSD UNIX等各种主流网络操作系统，是能适应多种任务环境的高性价比的工作组级服务器。
ü 可扩展性
1. Pentium 4处理器，系统总线最高频率为400MHz，最高主频为2.2GHz，512K高速二级缓存；
2. 最大内存2GB PC1600/PC2100 DDR SDRAM，支持64位的ECC unregistered 内存；
3. 主板集成Ultra DMA/ATA IDE双通道控制器；
4. 提供四个32bit的PCI插槽，支持33MHz总线传输以及PCI 2.2 compliant；
5. 支持IDE/SCSI RAID系统，可实现所有模式的RAID配置；
6. 主板集成10/100M自适应以太网卡，支持网卡冗余；
7. 系统支持网络唤醒功能WOL（Wake on Lan）、MODEM唤醒功能WOR（Wake on Ring）和STR功能（Suspend-To-RAM）。

ü 易用性
1. 采用最新Intel I845D芯片组，提供了对Willamette和Northwood核心的Pentium 4处理器的双重支持能力；
2. 安全专用机箱，人性化设计－270度开门，背板磁铁、键盘锁，带倾角的LCD液晶显示窗，单一顺序拆装等，细微之处为用户着想；
3. 硬件状态随时监控，故障报警清晰易查；
4. 曙光服务器导航系统、故障自动报警，系统性能监控等安全、方便、易用。
ü 可管理性
1. 主板集成硬件监控芯片，监测主板、CPU、内存、电源、风扇、网卡等各种部件的运行状态；
2. 带背光的LCD显示监测数据，发生故障自动报警，并自动启动冗余部件；
3. 最多可配置两组（四个）智能控制的冗余风扇，依机箱温度调控风扇转速。
4. 最新BIOS版本，提供防病毒保护和系统配置恢复功能。
ü 可用性
1. 支持多网卡自动冗余、风扇冗余；
2. 支持多种RAID方式，提供数据冗余；
3. 运用智能监控和管理技术，对可能影响系统稳定的情况自动报警并启动冗余部件，大大延长MTBF。
5.2 网络产品介绍
交换机产品介绍
TCL S4116B/4124B交换机有16/24个10/100M自适应端口。便于实现以太网到快速以太网的桥接，以及现有的以太网到快速以太网的平滑升级，从而有效地保护了您的投资。交换技术更避免了多个用户共享网段，造成的冲突和拥塞，大大提升了网络性能。是通讯量及网络用户数不断增加的局域网的最佳选择。组网简单灵活，性能卓越。
技术指标
ü 一般特性
l 标准: IEEE802.3 10BASE-T以太网、IEEE802.3u 100BASE-TX快速以太网
l ANSI/IEEE STD802.3 10/100M自适应
l 协议：CSMA/CD
l 网络电缆：10BASE-T：非屏蔽双绞线（UTP）3，4，5类（最大长度：100米）
l EIA/TIA-568 100欧姆屏蔽双绞线（STP）（最大长度：100米）
l 100BASE-TX：非屏蔽双绞线（UTP）5类（最大长度：100米）
l EIA/TIA-568 100欧姆屏蔽双绞线（STP）（最大长度：100米）
l 端口数：16/24个自适应端口，Uplink端口
l LED显示：电源、全双工/冲突、100Mbps速率指示、连接/活动指示
l 传输方式：存贮转发
l MAC地址表：8K
l MAC地址学习：自动更新
l 认证：CE Mark FCC Class A / VCCI Class-I / CISPR Class A IEC 1000-4-2/3/4
ü 物理及环境特性
l 电源输入：100-240VAC，50/60Hz内部通用电源
l 功耗：最大10W
l 工作温度：0°C - 40°C
l 存贮温度：-40°C - 70°C
l 湿度：5％——95％ （非冷凝）
l 体积：430mm×44mm×105mm
ü 主要特性
l 遵循IEEE802.3 10BASE-T以太网及IEEE802.3u 100BASE-TX快速以太网标准
l 16/24个10/100M自适应双速端口
l 动态缓冲区分配以均衡网络负载并防止阻塞包丢失
l 面板指示灯监视工作状态及帮助故障诊断
l 存贮转发交换方式确保数据完整性及速度匹配
l 线速过滤/转发
l 具有自学习功能
QQ3048交换机
QQ3048交换机有48个10/100M自适应端口。便于实现以太网到快速以太网的桥接，以及现有的以太网到快速以太网的平滑升级，从而有效地保护了您的投资。交换技术更避免了多个用户网段共享造成的冲突和拥塞，大大提升了网络性能。是通讯量及网络用户数不断增加的局域网的最佳选择。组网操作简单灵活，性能卓越。

ü 技术规格
1. 48个10/100M RJ-45端口 ；
2. 遵循IEEE802.3 10BASE-T以太网及IEEE802.3u 100BASE-TX快速以太网标准；
3. 端口10M/100M、MDI/MDI-X和全双工/半双工模式自适应；
4. 连接电缆： 10BASE-T： 非屏蔽双绞线（UTP）3，4，5类 ；
100BASE-TX ： 非屏蔽双绞线（UTP）5类 ；
5. LED显示：系统：PWR 端口：link/ACT（48个LED） ；
6. 半双工背压流控和全双工802.3X 流控来防止包丢失；
7. 存储转发交换机制，支持速率适配，确保数据完整性；
8. 动态缓冲区分配以均衡网络负载并防止阻塞包丢失；
9. 面板指示灯监视工作状态及帮助故障诊断；
10. 存贮转发交换方式确保数据完整性及速度匹配；
11. 线速过滤/转发；
12. 具有MAC地址自学习功能；
13. 利用超五类双绞线连接两台S4148，距离最长可达160米；
14. 8K MAC地址容量；
15. 4M字节的队列缓冲区；
16. 9.6Gbps的背板带宽；
ü 物理电气属性
1. 物理尺寸：440mm×284mm×44mm；
2. 重 量：2.5Kg；
3. 输入电压：160V～260V；
4. 频率范围：50～60Hz；
5. 工作温度：-10～50℃；
6. 存储温度：-40～70℃；
7. 相对湿度：5%～95%（非凝结）；
8. 认 证：FCC、CE Mark；
9. 电磁辐射：FCC Class A, VCCI Class A, CISPR Class A；
10. 安全规格：CSA/NRTL，TUV/GS；
