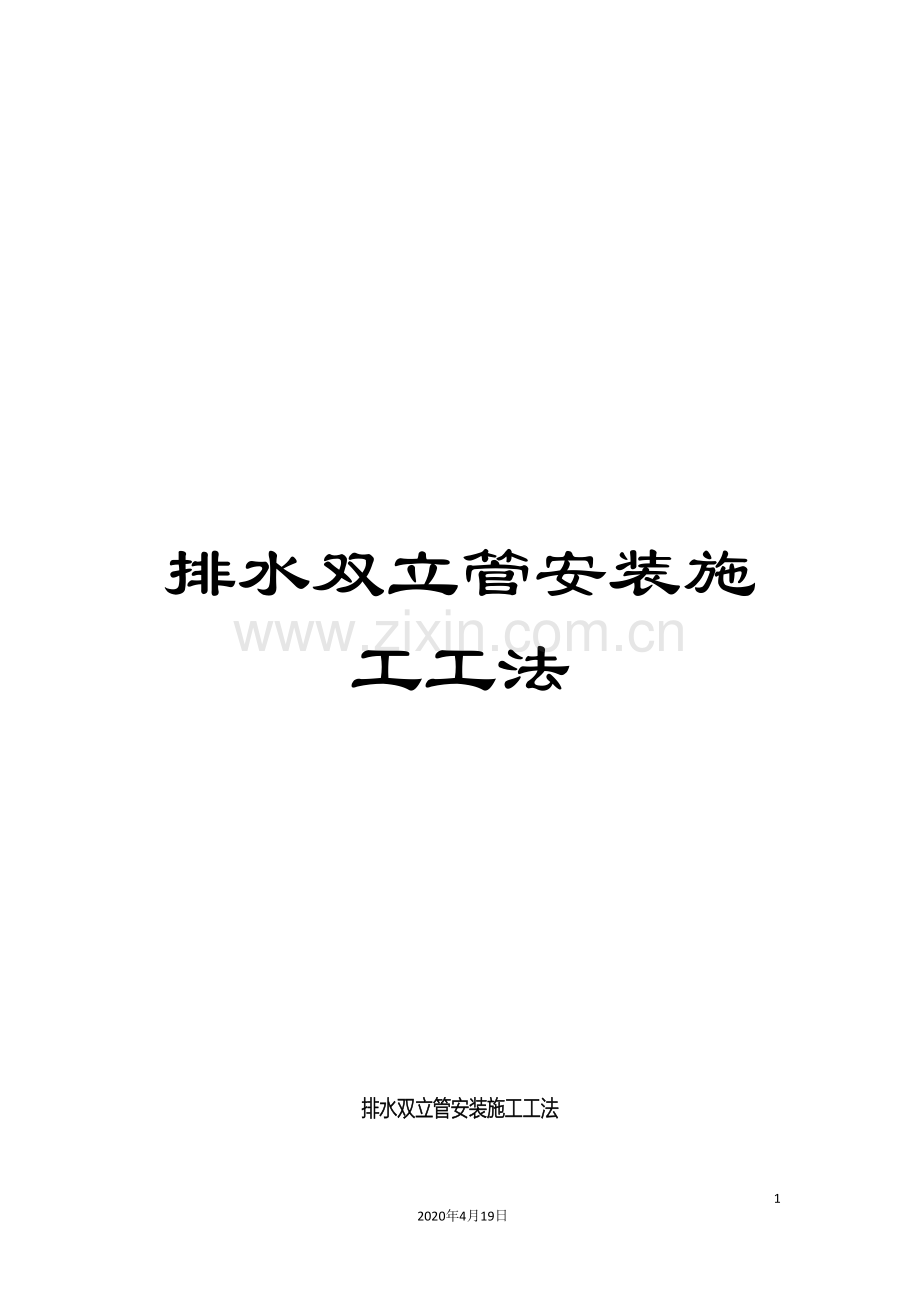

排水双立管安装施工工法

15
2020年4月19日
文档仅供参考，不当之处，请联系改正。

排水双立管安装施工工法

单 位：山西省晋中建设集团设备安装工程有限公司

编制人：李飞宇

二○一五年十二月二十五日

排水双立管安装施工工法
一、 前言：
随着中国高层建筑的迅速发展，排水器具数不断增加，使得排水系统在畅通排放的条件下要接受更大的流量，当前较多高层建筑采用具有专用通气立管，设置结合通气管（常以H管代替）隔层与排水立管相连的专用通气方式。
双立管系统适用于大于等于10层的高层和超高层建筑，当今最普遍的楼房排水系统。双立管斜三通双立管排水系统满足了排水又排气的要求，每层经过斜三通连接通气立管与排水立管，这样就很好地解决了高层排水系统排水不畅的问题，加大了排水能力。
二、 工程概况：
晋丰一品住宅C区工程，含1—4#楼及地库，位于晋中市榆次区，总建筑面积34638.2，建筑总高度98.55m，地上32层，地下2层。
其中，C—2#楼，卫生间排水管设DN100专用通气管排出室外，结合通气管隔层连接。
住宅部分排水立管采用建筑排水硬聚氯乙烯双壁消音排水管材(PVC-U)，通气立管采用同品牌建筑排水硬聚氯乙烯普通PVC管。
三、 工艺原理：
双立管系统指建筑管网排水是由两根管道实现，一根用来排水，一根专用于通气（也叫通气立管）。双立管的出现解决了高层排水系统排水不畅的问题，加大了排水能力；同时能排除聚集在下水道中的有害气体，平衡排水管道中的正负气压波动。
四、 工法特点：
双立管系统排水能力较好，气水分管直流，水封保护稳定，噪音小，适用于高、超高建筑体。
五、 适用范围：
高层卫生间排水管道安装。
六、 施工工艺流程及操作要点
1、工艺流程
开工准备→孔洞处理→支架制安→立管安装→横支管安装等
2、施工准备
2.1 机具
砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、毛刷、线坠等。
2.2 人员
劳动力计划 （单位：人）
工种
准备阶段
配合阶段
安装阶段
调试阶段
收尾阶段
管道工
1
3
14
8
6

2.3 材料
2.3.1管材为硬聚氯乙烯（UPVC），所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。管材、管件防火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。
2.3.2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀， 色泽一致，管材直段挠度应不小于1%。管件造型规矩、光滑、无毛刺，承口应有度与管材外径插口配套。
2.3.3其它材料：粘接剂、卡架、U型卡等应符合相关质量要求，并满足使用要求。
2.4 条件
室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。
3、孔洞处理
修理孔洞前应先吊线，线坠的几何形体要规正，重量要适当，吊线用无扭曲的细钢丝。悬吊时应上端固定牢固，线中间无障碍。对于高度较高的楼层，能够采用逐层引测，每隔3—5层，由下面向上放一次通线，以做校测。或采用红外线仪器校测。
修理后洞口排列位置、大小、尺寸符合设计图纸要求。
4、支架制安
管道安装前，宜按要求先设置管卡，位置应准确；埋设应平整、牢固，管卡与管道接触应紧密，但不得损伤管道表面。铸铁管上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m。
5、立管安装
首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台，将已预制好的立管运到安装部位。安装时先将立管三通接到设计位置。合适后即将立管伸入到上一层。然后找正找直，并测量顶板距三通中心是否符合要求，无误后即可堵洞，并将上层管口封严。立管周围设高出楼板面设计标高10～20mm的阻水圈。
安装粘接时，必须将预留管口清理干净，再进行粘接，粘接前清洁管道，涂刷胶水，插入后稍作转动，保证胶水分布均匀，清理接口多余胶水，保证管道洁净。粘牢后找正、找直，再封闭管口和堵洞。
安装中应保证管道的垂直度达到每米小于3mm。
七、 施工控制要点：
(一)、伸缩节
正确的安装方法是，安装伸缩节应预留伸缩量，夏季为5-10cm；冬季为15-20cm，因此，在排水立管和较长悬吊横干管上，应安装伸缩节，以解决管道的伸缩问题。当层高小于或等于4m时，污水立管和通气立管应每层设置一伸缩节；当层高于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定，设计伸缩量不应大于伸缩节的最大允许伸缩量。
同时，立管伸缩节应设置在靠近支管处，使支管在立管处的位移几乎为零，以减少管道的渗漏。
(二)、检查口
在立管上应每隔一层设置一个检查口，在最底层或有卫生器具的高层设置。如为两层建筑，可仅在底层设置立管检查口;如有乙字弯管时，则在该层乙字弯管的上部设置检查口，检查口的中心高度距操作地面一般为一米，允许偏差±20mm，检查口的转向应便与检修，安装立管，在检查口处应安装检修门。
(三)、管卡安装
一些施工人员在安装管道支承件时，不考虑所在位置，将所有的管卡都固定得很紧，限制了管道的伸缩，这样做是适得其反的。一般楼层立管中部设的那只管卡，如果立管穿楼层时已形成固定支承，那么，该管卡只起一个定位作用，不能将管身箍得太紧，与管身之间应留有微隙，对于长管道，安计算出总伸缩量，按每只伸缩节允许的伸缩量选择伸缩节的数量和确定安装位置，根据管道伸缩方向再订每个支承件安装的松紧度。这样，安装出来的管道才能保证质量。
八、 质量控制
1、 设专业质检员，负责施工过程控制、过程检查、过程验收，确保工程质量合格。
2、 认真执行验收过程，务必要进行班组自检、质检员检查、监理验收等步骤。
3、 对入场的材料进行严格验收，合格后方可入库。
4、 强化工程质量管理，消除安装质量通病。
5、 严格执行质量奖罚制度，做到奖罚分明。
6、 技术交底详细且有针对性，切忌流于形式。
7、 出现质量问题切忌私自处理，务必反馈到项目部，由项目部研究后做出处理。同时做到举一反三，避免类似问题出现。
8、 加强成品保护管理。加强与其它专业的配合协作，避免其它专业对我公司安装成品的破坏，同时避免对其它专业成品的破坏。
九、 安全措施
（一） 安全组织措施
1、 认真贯彻安全技术规程及国家有关劳动保护及安全生产的各项政策、法令。
2、 施工现场逐级建立安全生产岗位责任制，明确从项目经理到各班组长、各施工人员的安全责任。
3、 在日常的工作中，坚持把安全文明施工的要求落实到技术交底、任务下达和工序交接中。
4、 时刻把安全生产管理工作放在首位，跟踪检查现场安全情况，对各种隐患要及时发现并消除。
5、 实行班前例会、周安全例会制度，班前例会主要给工人讲每天在安全文明施工方面的注意事项，每周安全例会主要加强工人的安全生产观念，布置并进行安全培训，树立“安全第一，预防为主、综合治理”的观念，检查安全制度落实情况。
6、 严格执行安全奖罚制度，对违反安全生产纪律的人员要进行处罚。
（二） 安全技术措施
1、 特种作业人员必须持证上岗。
2、 进入现场应戴好安全帽。
3、 冬季施工必须采取可靠的防滑措施。
4、 必须注意作业周边的安全。
5、 在管道井施工时必须盖好上层井的防护板，安装立管时应把管子绑扎牢固，防止脱落伤人，支架施工时，上下配合好，当天完工后应及时盖好井和围栏。
6、 穿入楼板的管道安装完毕，及时进行堵洞，避免洞内掉物伤人。
7、 夜晚不宜作业 , 作业时现场应配备足够的照明度。
十、 环保措施
1．制订环境保护控制措施:
建筑施工工地是一个主要的环境污染源，特别为噪声、粉尘、废水，而这些环境污染将直接影响厂区生活环境。因此，切实做好环境保护工作是保持正常施工、创立文明工地的主要条件之一。
1.1．防止施工噪声污染:
人为的噪声控制措施:（1）尽量减少人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识；（2）减少作业时间:严格控制作业时间，尽量安排到白天作业。晚间作业如超过22:00 时，尽量利用噪声小的机械施工；（3）易产生强噪声的成品、半成品加工作业，应尽量放在对人为造成影响小的地方完成，减少因施工现场加工制作产生的噪声，尽量采用低噪声的机械设备；（4）施工现场的强噪音机械如电锯、砂轮机等，施工作业尽量放在封闭的机械棚内。
1.2．防止空气污染:
建筑施工垃圾多，严禁随意凌空抛散造成扬尘。做到施工垃圾及时清运，清运时，适量洒水减少扬尘。零星水泥采用专库室内存放，卸运时要采取有效措施，减少扬尘。
1.3．防止水污染
现场存放的各种粘接剂，要进行防渗漏处理，储存和使用都要采取措施，防止污染。
2．环境保护的检查工作:
工地管理人员，班组长每天进行检查一次，凡违反施工现场环境保护规定的及时提出整改。项目部进行每月两次的检查，在检查中，对于不符合环境保护要求的采取“三定”原则（定人、定时、定措施）予以整改，落实后及时做好复检工作。
3．建筑垃圾
(1)制定《建筑垃圾管理制度》。建筑垃圾在指定的场所分类堆放，并标以指标牌。无法再用的垃圾在指定的地点堆放，并及时运出工地，垃圾清运出场必须到批准的场所倾倒，不得乱倒乱卸。
(2)建筑物内清除的垃圾渣物，要经过施工电梯及时清运，严禁从楼层向外抛掷。施工现场必须做到“工完场清”，由专人管理现场清洁卫生。
十一、 效益分析
1.排水噪音低。
现场实测，螺旋管比铸铁管噪音低了3bB，排水噪音功率为铸铁管的50%，其声音远低于卫生器具的冲水噪音，真正起到了消音作用。
2.防止地漏水封的破坏。
由于排水立管中央形成畅通的空气柱，降低管内压力波动量。真正避免了像普通铸铁管和光壁管系统出现上层用户由于负压超值和底层用户由于正压超值，均造成水封破坏，恶化了居住环境。当前中国规定地漏的最小水封高度为50 MM，完全能够满足螺旋排水管的要求。
3.排水能力大，不易堵塞。
4.工程的综合造价比传统的铸铁管低20%-30%，且色泽柔和，克服了铸铁管音调的冷灰色。
十二、 应用实例
晋丰一品C区工程，含1—4#楼及地库工程，其中，2#楼为32层高层建筑，卫生间排水采用双立管排水系统，双立管斜三通排水系统满足了排水又排气的要求，每层经过斜三通连接通气立管与排水立管，这样就很好地解决了高层排水系统排水不畅的问题，加大了排水能力。

参考文献
1《建筑工程施工质量验收统一标准》（GB50300— ）
2 《建筑给水排水及采暖工程施工质量验收规范》 （GB50242— ）
3《建筑给水排水及采暖工程施工及验收规范》（GB50242— ）
4《建筑给排水设计规范》（GB50015- ）
5《城镇给排水技术规范》（GB50788- ）
