西华大学毕业设计说明书

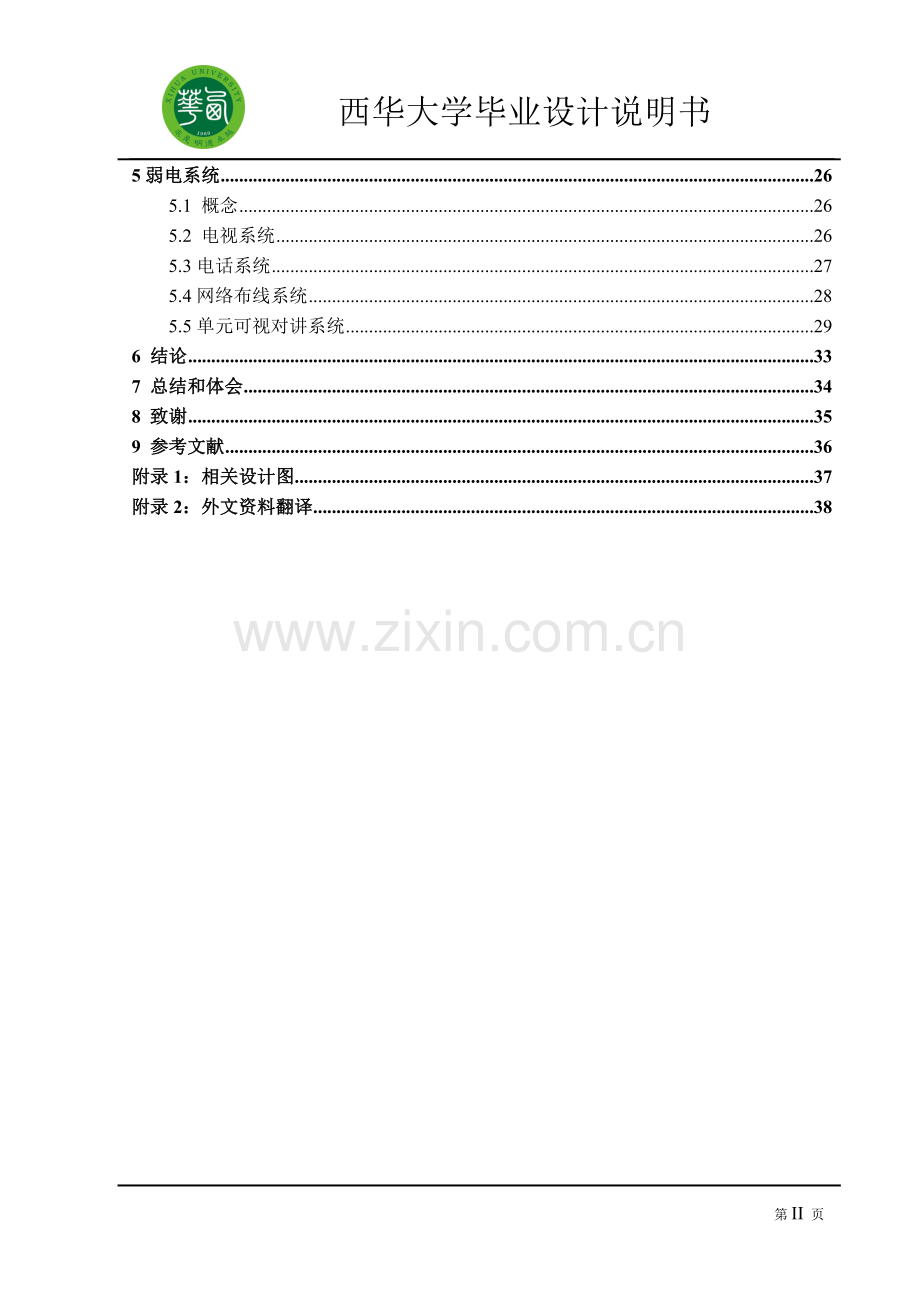

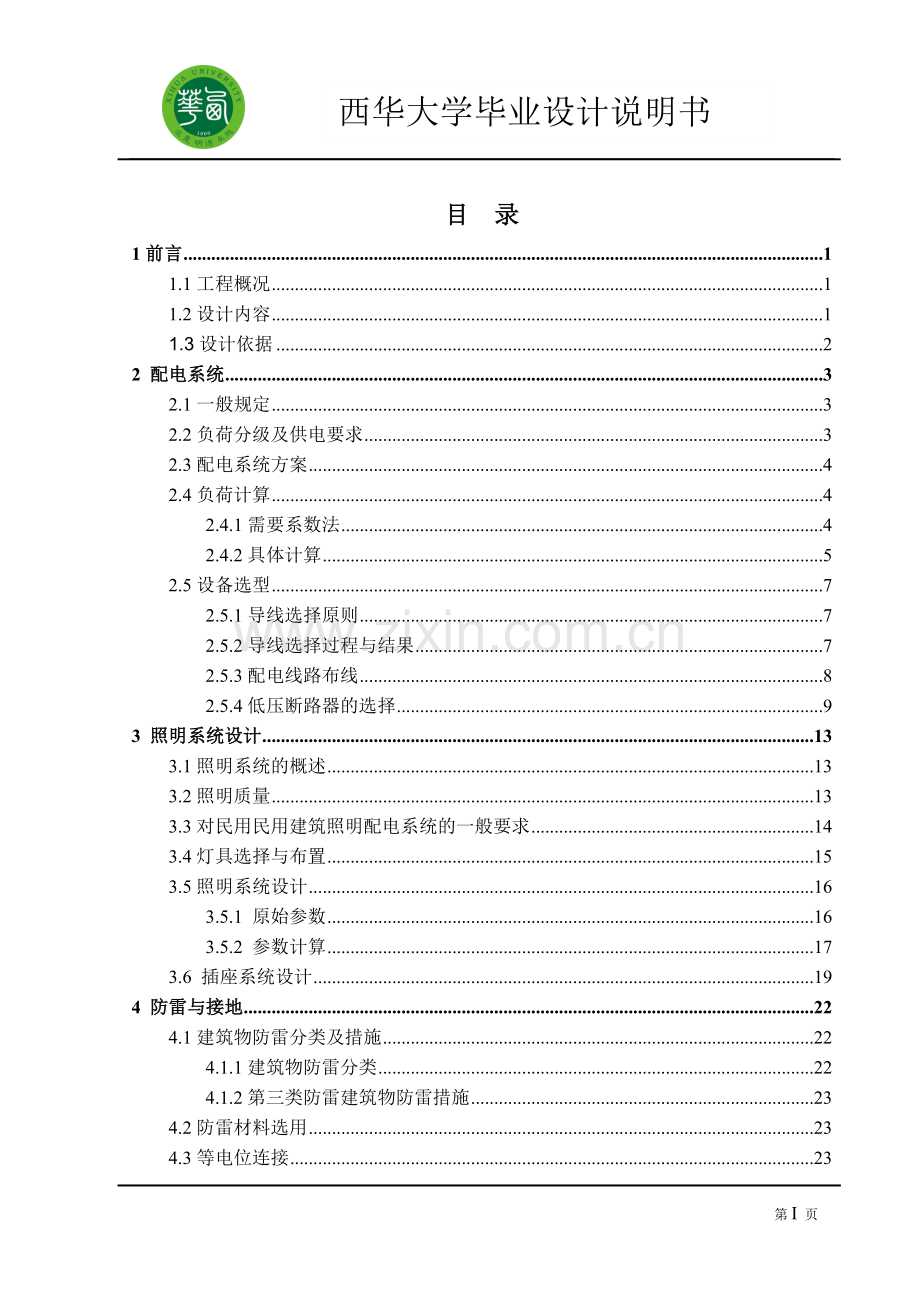

目 录
1前言 1
1.1工程概况 1
1.2设计内容 1
1.3设计依据 2
2 配电系统 3
2.1一般规定 3
2.2负荷分级及供电要求 3
2.3配电系统方案 4
2.4负荷计算 4
2.4.1需要系数法 4
2.4.2具体计算 5
2.5设备选型 7
2.5.1导线选择原则 7
2.5.2导线选择过程与结果 7
2.5.3配电线路布线 8
2.5.4低压断路器的选择 9
3 照明系统设计 13
3.1照明系统的概述 13
3.2照明质量 13
3.3对民用民用建筑照明配电系统的一般要求 14
3.4灯具选择与布置 15
3.5照明系统设计 16
3.5.1 原始参数 16
3.5.2 参数计算 17
3.6 插座系统设计 19
4 防雷与接地 22
4.1建筑物防雷分类及措施 22
4.1.1建筑物防雷分类 22
4.1.2第三类防雷建筑物防雷措施 23
4.2防雷材料选用 23
4.3等电位连接 23
5弱电系统 26
5.1 概念 26
5.2 电视系统 26
5.3电话系统 27
5.4网络布线系统 28
5.5单元可视对讲系统 29
6 结论 33
7 总结和体会 34
8 致谢 35
9 参考文献 36
附录1：相关设计图 37
附录2：外文资料翻译 38

第II 页

西华大学毕业设计说明书

1前言
本次设计的题目是《某商住楼建筑电气设计》。通过具体的实例工程设计，初步掌握多层建筑电气系统设计的基本方法,更好的将理论和实践相结合,将大学四年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础，AUTOCAD等绘制设计图纸的软件，同时也可以更加详细地学习建筑电气规范，掌握工程设计的程序的方法，提高自己独立完成工程设计的实际操作和研究能力，初步建立工程意识。
1.1工程概况
本设计来源于成都某商住楼工程，该商住楼的土木建筑结构为地上共六层，一层为商铺，二至六层为住宅用房，一层商铺高度为3.9m，二至六层住宅层高3m，楼总高为18.9m。每层5套房，共A、B两种户型，其中A户型4套，建筑面积117.49m2,B户型1套，建筑面积99.43m2，整栋商住楼建筑面积为3416.34m2。本次设计主要应用先进的现代电气技术对其进行建筑电气设计，以满足社会进步、科技发展对商住楼电气系统提出的更高要求。本设计配电系统采用三相五线制电压为380/220伏，接地形式采用TN-C-S系统进户处设重复接地，采用综合接地方式，接地利用建筑物基础作接地极，接地电阻不大于1欧。电源进线采用YJV22―0.6/1KV铠装电缆直埋引入，电缆规格为(3*35+2*16)和（3*25+2*10），埋地深度0.8米，入户穿直径为100钢管保护。本次电气系统设计主要包括：低压供配电系统设计，照明、插座、弱电系统，防雷与接地系统。
照明设计，主要针对一般照明进行设计。设计的内容主要是选择合适的灯具使房间能够达到所要求的照度要求，设计中采用需要系数法进行照度计算。插座设计，据其功能选择合适的插座，并放在其最方便使用的位置上。弱电系统主要包括电视、电话、宽带、安保系统、单元可视对讲系统的设计，主要采用了综合布线的设计。防雷接地设计，根据防雷等级进行设计，对主要建筑物和电气设备采取防雷和接地措施，以保护国家财产免遭损失和保障人身安全，接地系统采用TN-S方式。
1.2设计内容
本工程为6层的民用普通多层建筑，为三类多层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。在本设计中，要求完成对某商住楼电气系统设计，主要包括低压供配电系统、照明系统、插座系统、弱电系统、防雷与接地系统等设计。设计针对民用多层建筑电气的设计和使用需要，在重点对强电系统设计与计算的同时，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成强电系统的负荷计算、设备选型、系统构成、照度计算以及施工图的绘制，包括系统图和平面图等。
1.3设计依据
（1）《建筑照明设计标准》GB-50034-2004
（2）《供配电系统设计规范》GB-50052-2009
（3）《建筑物防雷设计规范》GB-50057-2010
（4）《民用建筑电气设计规范》JGJ／T16-2008
（5）《低压配电设计规范》50054-2011
（6）《建筑电气常用数据》04DX101-1
（7）《住宅建筑电气设计》JGJ 242-2011

2 配电系统
2.1一般规定
根据JGJ/T16-2008《民用建筑电气设计规范》供配电的一般规定：
（1）供配电系统的设计应按负荷性质、用电容量、工程特点、建筑规模和发展规划以及当地供电条件，合理确定设计方案。
（2）供配电系统的设计应保障安全、供电可靠、技术先进和经济合理。
（3）供配电系统的构成应简洁明确，保证供电质量，减少电能损失，并便于管理和维护。
2.2负荷分级及供电要求
根据GB50052-2009《供配电设计规范》第4页中对负荷分级及供电要求：用电负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。
1 符合下列情况之一时，应为一级负荷：
1）中断供电将造成人身伤亡时。
2）中断供电将在政治、经济上造成重大影响或损失时。
3）中断供电将影响有重大政治、经济意义的用电单位的正常工作，或造成公共场所秩序严重混乱时。例如：重要通信枢纽、重要交通枢纽、重要的经济信息中心、特级或甲级体育建筑、国宾馆、国家级及承担重大国事活动的会堂以及经常用于重要国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电后将影响实时处理重要的计算机及计算机网络正常工作以及特别重要场所中不允许中断供电的负荷，为特别重要的负荷。
2 符合下列情况之一时，应为二级负荷：
1）中断供电将造成较大政治影响时。
2）中断供电将造成较大经济损失时。
3）中断供电将影响重要用电单位的正常工作，或造成公共场所秩序混乱时。
3 不属于一级负荷和二级负荷的用电负荷应为三级负荷。
因为本设计的为6层的普通住宅，所以为三类多层，通过查阅JGJ/T16-2008《民用建筑电气设计规范》中第17页和18页对具体建筑用电负荷的分级可知，多层民用住宅楼电源为三类负荷，所以本设计按三类负荷供电。
2.3配电系统方案
该商住楼的强电配线方案具体为：供电电源采用室外电缆穿焊接钢管埋地0.8米敷设至单元配电箱MBX，共三条线，三个配电箱，分别为MBX1，MBX2，MBX3。其中MBX1分配到2~6层左一二单元住户（皆为A户型），每个住户一个6KW用户配电箱AL，并为1楼2个商铺预留2个10KW预算的配电箱，并为防盗对讲机和公共照明留一个3KW配电箱；MBX2分配到2~6层三单元住户（B户型），每个住户一个6KW用户配电箱AL，并为1楼1个商铺预留1个10KW预算的配电箱，并为防盗对讲机和公共照明留一个3KW配电箱；MBX3分配到2~6层四五单元住户（皆为A户型），每个住户一个6KW用户配电箱AL，并为1楼2个商铺预留2个10KW预算的配电箱，并为防盗对讲机和公共照明留一个3KW配电箱；根据JGJ/T16-2008《民用建筑电气设计规范》第21页对低压配电作了以下要求：
为降低三相低压配电系统的不对称度，设计低压配电系统时宜采取下列措施：
（1） 220V或380V单相用电设备接入220/380V三相系统时，宜使三相平衡。
（2） 由地区公共低压电网供电的220V照明负荷，线路电流小于或等于40A 时，可采用230V 单相供电，大于40A 时，宜以230/400V三相供电，并应符合供电部门的相关规定。
所以本设计本着以上原则，选择每1个用户箱用一相，每1个商铺用一相，每一个防盗对讲机和公共照明共用相用一相，根据配电箱数，尽量使三相平衡。
2.4负荷计算
2.4.1需要系数法
根据JGJ 242-2011《住宅建筑电气设计规范》第5页，第3.4.1 条，对于住宅建筑的负荷计算，在开始的初步设计阶段和之后的施工图设计阶段，采用单位指标法和需要系数法相结合的计算方法会比较好。考虑本次工程因为住户较多，人们的作息时间比较规律，相关的统计数据也比较丰富，可靠。所以可以单独采用需要系数法，简单方便的同时也满足了一定的准确性。
需要系数法是根据用电设备的用电情况和功率来估算计算电流的一种对负荷进行计算的方法。先对相近的已经工作的用电系统进行数据调查及分析，方法是按某些规律对负荷进行分组，找出功率与计算负荷之间的联系规律，并得出相关的参数，然后将之用于一个有待建设的工程。在考虑参数的时候，除了用电设备自身的特点外，还要根据当地的气候条件、建筑风格，取暖方式、及家用电器的使用等因素进行确定。
我们把用电负荷的计算有功功率和用电负荷的功率总和之比称为需要系数，记作，即
(2-1)
式中 为用电设备组需要系数；
为用电设备组计算负荷；
为用电设备组单台设备功率；
为设备台数。
用电设备组的有功，无功和视在计算负荷：

式中 —— 用电设备组的设备功率，kW；
——需要系数；
——用电设备功率因素角相对应的正切值；
——用电设备额定电压（线电压），kV。

2.4.2具体计算
根据JGJ 242-2011《住宅建筑电气设计规范》第59页，表1“住宅建筑用电负荷需要系数”可确定需要系数，列表2.1于下。

表2.1住宅建筑用电负荷需要系数
按单相配电计算时
所连接的基本户数
按三相配电计算时
所连接的基本户数
需要系数

1~3
3~9
0.90~1
4~8
12~24
0.65~0.90
9~12
27~36
0.50~0.65
13~24
39~72
0.45~0.50
25~124
75~300
0.40~0.45
125~259
375~600
0.30~0.40
260~300
780~900
0.26~0.30
根据JGJ 242-2011《住宅建筑电气设计规范》第15页，第3.3.1条，表3.3.1“每套住宅用电负荷和电能表的选择”可知用电负荷，列表2.2于下。
表2.2每套住宅用电负荷和电能表的选择
套型
建筑面积S（m2）
用电负荷（KW）
电能表（单相）（A）
A
S<=60
3
5（20）
B
60<S<=90
4
10（40）
C
90<S<=150
6
10（40）
因为小区的户型都为C套型，所以住宅用电用电负荷取6kW，商铺用电负荷预留10KW。
以用户箱MBX2为例，计算计算负荷，按单相配电，5户住宅用电，每户6KW，一间商铺用电，预留10KW，防盗对讲机和公共照明用电3KW，大约可以按7户来计算，根据表2.1并结合04DX101-1《建筑电气常用数据》第25页表3.25可知，7用户单相配电需要系数取0.75合适，功率因数取0.85，那么用户箱MBX2计算负荷为：

那么用户箱MBX1的计算负荷，按单相配电，10户住宅用电，每户6KW，两间商铺用电，每间预留10KW，防盗对讲机和公共照明用电3KW，大约可以按13户来计算，根据表2.1并结合04DX101-1《建筑电气常用数据》第25页表3.25可知，7用户单相配电需要系数取0.55合适，功率因数取0.85，那么用户箱MBX1计算负荷为：

因为用户箱MBX3所带负荷和MBX1的一样，故其计算负荷和MBX1一样。最终计算负荷结果如表2.3所示：
表2.3 计算负荷
用户箱编号
安装功率（KW）
计算电流
需要系数
功率因数
MBX1
83
81.61
0.55
0.85
MBX2
43
57.65
0.75
0.85
MBX3
83
81.61
0.55
0.85
2.5设备选型
2.5.1导线选择原则
导线选择的一般原则是安全可靠、负荷规范。安全可靠指导线选择要满足正常运行的安全要求，能承载规定的短路电流和过电压而不发生损坏；符合规范要求导线选择要满足供配电设计和运行规范的要求，要考虑运行环境对导线安全性的影响。
导线选择啊哟综合考虑多方面的因素，并要符合有关规范的要求。导线选择时考虑的一般内容如表2.4。
表2.4 导线选择的一般内容
选择内容
说 明
导体材料
满足运行安全和经济要求
导线形式
按使用要求选择电线、电缆或母线的形式与规格
环境影响
考虑使用环境温度对导线载流量、风俗对导线机械强度的影响等
额定电压校验
导线的耐压等级要符合电网的电压等级，包括对地的电压和线间电压
允许载流量校验
导线的允许载流量要大于线路的最大持续工作电流
导线的机械强度校验
导线的截面要大于允许的最小截面
导线电压损失校验
导线的电压损失要低于设备或线路允许的电压损失
短路稳定性校验
导线应能承受可能发生的最大短路电流导致的热效应和力效应（母线）
2.5.2导线选择过程与结果
首先要选择的是用户箱MBX1、MBX2、MBX3进户线的选择，根据表2.3计算负荷得出的数据可知，I1=I3=81.61A，查04DX101-1《建筑电气常用用数据》第52页表6.8YJV、YJLV三芯电力电缆持续载流量（A）可得，当BV标称截面积为35mm2，根据为3时，敷设在埋地的管道内25℃时载流量为143A，30℃时载流量为134A，35℃时载流量为128A，负荷裕量大约为1.5到1.7倍，负荷规范要求以及超前性的设计思想。I2=57.65A，查04DX101-1《建筑电气常用用数据》第52页表6.8 YJV、YJLV三芯电力电缆持续载流量（A）可得，标称截面积为25mm2时，敷设在埋地的管道内25℃时载流量为119A，30℃时载流量为111A，35℃时载流量为106A，负荷裕量大约为1.8到2.0倍，符合规范要求以及超前性的设计思想。
其次是入户线的选择：
，
查04DX101-1《建筑电气常用用数据》第47页表6.1可得当BV标称截面积为10mm2，根数为3时，载流量在25℃是为53A，30℃时为50A，35℃时为47A，负荷裕量大约为1.55至1.75倍，符合规范要求以及超前性的设计思想。
2.5.3配电线路布线
根据JGJ/T16-2008《民用建筑电气设计规范》第82页对配电线路的一般规定：
（1）选择和敷设布线系统应根据建筑物的环境特征、使用要求、用电设备的分布、敷设条件及所选用电线或电缆的类型等因素确定。
（2）布线系统的敷设，应避免因环境温度、外部热源、浸水、灰尘聚集及腐蚀性或污染物质存在对布线系统带来的影响和损害，并应防止在敷设和使用过程中因受冲击、振动、电线或电缆自重和建筑物的变形等各种机械应力作用而带来的损害。
（3）金属导管、可挠金属电线保护套管、刚性塑料导管（槽）及金属线槽等布线，应采用绝缘电线和电缆。在同一根导管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标称电压回路绝缘相同的绝缘等级。最终线缆的选择情况，穿管大小，敷设方式如表2.5所示：
表2.5 配线详情
回路
选线规格
穿管大小
敷设方式
MBX1
YJV22-1KV-(3*35+2*16)
DN100钢管
FC（埋地）
MBX2
YJV22-1KV-(3*25+2*10)
DN100钢管
FC（埋地）
MBX3
YJV22-1KV-(3*35+2*16)
DN100钢管
FC（埋地）
住户用电箱前端
BV-3*10
SC25
WC CC（暗敷在顶板内和暗敷在墙内）
商铺用电箱前端
BV-3*10
SC25
WC CC（暗敷在顶板内和暗敷在墙内）
公共电源箱
BV-2*2.5
SC15
WC CC（暗敷在顶板内和暗敷在墙内）
2.5.4低压断路器的选择
低压断路器按其保护对象和用途分为配电线路用断路器、电动机保护用断路器、照明用微型断路器、带剩余电流保护功能的断路器等四种类型。断路器选择时可按保护对象确定相应的类型，再确定断路器的结构形式，然后再进行额定电流、短路分断能力、选择性、灵敏度等电气技术条件校验。其具体校验原则参考《建筑电气设计基础/徐晓宁主编；广州：华南理工大学出版社，2007.5》第167页表6-14低压断路器主要技术条件的校验如表2.6所示：
表2.6 低压断路器主要技术条件的校验
校验项目
校验原则
额定电压
断路器额定电压≥操作线路的额定低压
额定电流
断路器额定电流与脱扣器额定电流≥操作线路的计算负荷，躲过设备冲击负荷
分断能力
断路器额定分断电流＞操作线路最大三相短路电流稳态值
灵敏度
断路器的脱扣器灵敏度＞规定灵敏度
保护特性
断路器保护特性及选择性应符合相关要求
其他
断路器安装方式、操作机构、极数、接线方式应符合环境与使用要求

（1）低压断路器额定电流校验
低压断路器额定电流校验是考虑正常运行条件下的校验，其校验的一般原则为：
额定电流>长延时脱扣电流>计算负荷
（2）低压断路器瞬时、短延时脱扣器动作电流校验
瞬时、短延时脱扣器额定电流校验是考虑短路条件下的校验。瞬时、短延时脱扣器的动作时间短，动作电流大，在短路电流达到脱扣器动作电流时，脱扣器快速或短延时脱扣，切断故障电流。
按低压断路器的保护特性要求，断路器瞬时、短延时、长延时脱扣器动作电流之间的关系为：
瞬时脱扣器动作电流>短延时脱扣器动作电流>长延时脱扣器动作电流
低压断路器瞬时、短延时脱扣器动作电流校验的原则为：瞬时、短延时脱扣器动作电流应大于线路计算负荷，并躲过线路正常尖峰电流 Ipk由于线路正常尖峰电流大于线路计算负荷，所以低压断路器瞬时、短延时脱扣器动作电流校验的原则用公式表示为：
(2-2)
式中 ˉˉˉ 瞬时、短延时脱扣器动作电流；
ˉˉˉ可靠系数，考虑断路器动作电流整定误差和负荷计算误差等影响引入
的系数，其取值与断路器保护特性和保护对象有关；
ˉˉˉ尖峰电流，取正常工作电流和可能出现的电动机的启动电流之和。
几种常见负荷的可靠系数和尖峰电流值如表2.7所示。
表2.7 常用负载的可靠系数和尖峰电流取值
负载
脱扣器
尖峰电流Ipk
可靠系数
单台电动机
瞬时
电动机的启动电流
动作时间》0.02S：1.2~1.35
动作时间<0.02S：1.7~2.0

配电线路
无冲击
瞬时
线路尖峰电流

1.1~1.35
有冲击 两段保护
瞬时
线路计算负荷+启动电流最大的一台电机的额定电流
1.7~2.0
有冲击
三段保护
瞬时
下级断路器处的短路电流
1.1
短延时
线路计算负荷+启动电流最大的一台电机的额定电流
1.1~1.35
照明设备
瞬时
照明线路计算负荷
6~15

（3）低压断路器长延时脱扣器动作电流校验
长延时脱扣器额定电流校验是考虑线路的长时间过载条件下的校验，在线路电流超过允许的过载范围时，断路器延时动作，切断故障电流，因此，要求长延时脱扣器额定电流应大于线路计算负荷，但又不能超过线路导线的允许载流量，否则会导致线路损坏而过载保护的长延时脱扣器还未动作，造成事故。
长延时脱扣器额定电流校验的基本原则为：
导线的允许载流量>长延时脱扣器额定电流>线路计算负荷 (2-3)
工程应用中，考虑断路器整定电流的误差和计算负荷Ic的误差，引入一个大于1的可靠系数Krel，以Krel*Ic作为长延时脱扣器动作电流。
下面以MBX1计算实例来选择断路器：
首先MBX1的计算负荷电流根据前面的计算结果可知为Ic=81.61A，配线规格为YJV22-1KV-(3*35+2*16)，假设其工作温度为35℃，此时的电缆的载流量为128A，因为该住宅配电线路属于无冲击负载，所以根据表2.7其可靠系数Krel取1.2合适，故其长延时脱扣器额定电流=81.61*1.2=98A，又因为低压断路器额定电流校验原则为：额定电流>长延时脱扣电流>计算负荷；查04DX101-1《建筑电气常用数据》第44页表5.7 Multi系列微型断路器参数可得：此断路器应选NC100系列，其额定电流为100A，额定电压230/400，均符合要求，额定剩余动作电流选择300mA。即NC100H-100A/3P+vigi300mA《0.1S。
按以上的计算和选择方式，最终配电部分的断路器选择情况如表2.8所示。

表2.8 配电低压断路器选择详情
回路
选线规格
断路器规格
MBX1
YJV22-1KV-(3*35+2*16)
NC100H-100A/3P+vigi300mA《0.1S
MBX2
YJV22-1KV-(3*25+2*10)
NC100H-80A/3P+vigi 300mA《0.1S
MBX3
YJV22-1KV-(3*35+2*16)
NC100H-100A/3P+vigi 300mA《0.1S
住户用电箱前端
BV-3*10
DPNK2-40A
商铺用电箱前端
BV-3*10
DPNK2-40A
公共电源箱
BV-2*2.5
DPN-10A

最终配电系统图如图2.1和图2.2所示。

图2.1 MBX2用户配电系统图

图2.2 MBX1和MBX3用户配电系统图

3 照明系统设计
3.1照明系统的概述
根据JGJ/T16-2008《民用建筑电气设计规范》中10.1的一般规定可知：照明系统是电气工程中的一个重要组成部分，一般规定在进行照明设计时，应根据视觉要求，作业性质和环境条件，使工作区或空间获得：良好的视觉功效，合理的照度和显色性，适宜的亮度分布，以及舒适的视觉环境。在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系、合理使用建设资金与采用节能高光效灯具等技术经济效益的关系。
电气照明设计应考虑下列要素：
(1) 有利于对人的活动安全、舒适和正确识别周围环境，避免人与光环境之间失去协调性。
(2) 重视空间的视场清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响。
(3) 创造适宜的亮度分布和照度水平，限制眩光对人的不舒适影响。
(4) 处理好光源色温与显色性的关系；一般显色指数与特殊显色指数的色差关系，避免产生视觉心理上的不和谐。
(5) 有效利用自然光，合理选择照明方式和控制照明区域，降低电能消耗。
照明灯具不宜选用悬挂灯具。照明以白炽灯和荧光灯为主。卫生间的灯具位置应避免安装在便器或浴缸上面及背后。开关如跷板式时宜设于卫生间门外。照明与插座宜分开配线，并且在分支回路上应装有过载、短路保护并应在回路中装设漏电保护和有过、欠电压保护功能的保护装置。
3.2照明质量
（1）照度标准值
居住建筑照明标准值宜符合GB50034-2004《建筑照明设计标准》中表5.1.1的规定,具体规定如表3.1所示:：

表3.1 居住建筑照明标准值
房间或场所
参考平面及其高度
照度标准值 （lx）
Ra
起居室
一般活动
0.75m水平面
100
80
书写、阅读
300*
卧室
一般活动
0.75m水平面
75
80
床头、阅读
150*
餐 厅
0.75m餐桌面
150
80
厨房
一般活动
0.75m水平面
100
80
操作台
台面
150*
卫生间
0.75水平面
100
80
注：*宜用混合照明
（2）照明均匀度
为了使整个房间具有同等条件的照度水平，在一般照明情况下，照度均匀度不应小于0.7。
（3）色温和显色性
照明光源的颜色特征与室内表面的颜色宜互相协调，以形成相应于房间功能要求的色彩环境。
（4）眩光限制
室内一般照明受眩光的限制，应从光源亮度、光源和灯具的表观面积、背景亮度以及灯具位置等因素综合进行考虑。
3.3对民用民用建筑照明配电系统的一般要求
照明灯具端电压的允许偏移不高于额定电压的5 % ，不宜低于额定电压的2.5 %或5 %。照明线路的供电一般采用单相交流220 V 二线制。当负荷电流超过30 A 时，宜采用三相四线制供电，并应注意三相负荷的平衡。每个分配电盘中的最大与最小相的负荷电流差不宜超过30 %。
照明系统中的每一单相回路的负荷电流不宜超过16 A； 灯具为单独回路时，灯具不可超过25 个；灯具和插座混为一路时，插座数量不宜超过5 个；插座为单独回路，时数量不宜超过10 个。
潮湿房间内不允许装设一般插座；不应将线路敷设在高温灯具的上部；接入高温灯具的线路应采用耐热导线配线或采取其他隔热措施。
在低压配电线路中接入各种单相用电设备时，应使这些设备尽可能均衡地分配在三相中，使三相负荷尽可能平衡。
3.4灯具选择与布置
灯具的作用是固定电光源，把电光源的光能分配到需要的方向，防止光源引起的眩光以及保护电光源不受外力、潮湿及有害气体的影响。灯具的布置就是确定灯在房间内的空间位置。灯具的布置合理与否还影响到照明装置的安装功率和照明设施的耗费，以及照明装置维护检的方便与安全。布置方式一般分为均匀布置和选择布置两种见下表3.2和3.3。
表3.2 常用灯具类型符号
灯具名称
符号
灯具名称
符号
普通吊灯
P
工厂一般灯具
G
壁灯
B
荧光灯灯具
Y
花灯
H
防暴灯
G或专用代号
吸顶灯
D
水晶底罩灯
J
柱灯
Z
防水防尘灯
F
卤钨探照灯
L
搪瓷伞罩灯
S
投光灯
T
五磨砂玻璃罩万能
WW

表3.3 常用灯具安装方式符号
安装方式
符号
安装方式
符号
自在器线吊式
X
弯式
W
固定线吊式
X1
台上安装式
T
防水线吊式
X2
吸顶安装式
DR
认字线吊式
X3
墙壁嵌入式
BR
链吊式
L
支架安装式
J
管吊式
G
柱上安装式
Z
壁装式
B
作装式
ZH
吸顶式
D

1.客厅：时会客和家人团聚的场所，灯的装饰性和照明要求应有利于创造热烈的气氛，使客有宾至如归之感。
1)一般照明，采用多叉花饰吊灯的，应安装在房间的中央。可采用带金属装饰与玻璃装饰件的豪华灯。吊灯的灯头盏数及尺寸与房间的大小有关。
2)可在墙上安装壁灯1-2盏作为辅助照明，应与吊灯同类型，使照度均匀，获得对比效果。当看电视或其它需较暗灯光时使用。
3)还可以采用吸顶灯，选择的吸顶灯具一定要有上射光，且不可使用全部向下射的直接照明型灯具，以免顶棚过暗。
2.卧室：有利于构成宁静、温柔的气氛，使人有一种安全感。
1)卧室的主体照明可选用如白色的白炽灯吊灯，安装在中央。
2)另在床头距地约1.8m的墙上安装壁灯。
3)书房：是人们读书、学习、写作、绘画、研究工作的主要空间，书房照明要有利于人们精力充沛地学习和工作，光线要柔和明亮，要避免眩光。
3.主体照明：要选用带反光罩的柱形荧光灯，安装在书房中央。
4.楼梯和走廊照明：
用壁灯，安装在楼梯踏步的侧面墙上，利用墙面反射光照亮楼梯水平面和垂直面，效果较好。对于宽度不大的则宜采用吸顶灯，安装在顶棚上面。
5.卫生间：
1)卫生间灯具位置应避免安装在便器或浴缸的上面及其背后。开关为跳板式时宜设于卫生间门外，否则应采用防水型面板或使用绝缘操作的拉线开关。
2)高级住宅（公寓）中的方厅、通道和卫生间灯，宜采用带有指示灯的跳板式开关。
3.5照明系统设计
3.5.1 原始参数
2-6层 A、B户型的面积如表2.2所示。
表3.4 A、B户型房间建筑面积明细表（m2）
户型
房间
A
B
厨房
3.9*2.4=9.36
3.9*2.2=8.58
卧室1
5*3.3=16.5
5.1*3=15.3
卧室2
5.4*3.5=18.9
4*3=12
卧室3
4.5*3.1=13.95
4*3.5=14
厕所
4.5*2=9
4*2.3=9.2
客厅
4.2*3.9=16.38
5.2*4+2.3*1.5=24.25
餐厅
6.6*3.5+2*1.5=26.1
3*3=9
阳台1
3.3*2.1*0.5=3.47
（2.2*1.2+3*2.1*）0.5=4.47
阳台2
5.1*1.5*0.5=3.83
3.5*1.5*0.5=2.63
总计
117.49
99.43

3.5.2 参数计算
本次设计的照明计算采用的是利用系数法，利用系数法的基本计算公式为：
（3-1）
式中 ―照明空间工作面的平均照度，lx;
K―维护系数；
U―利用系数；
N―灯具数量；
A―照明空间平面的面积，m2；
―光源的关通量，lm。
查JGJ/T16-2008《民用建筑电气设计规范》表10.5.7可知：厨房的照度维护系数K为0.6，住宅的其他房间照度维护系数K为0.8。下面以A户型为例：
1. 厨房
假设用32W，光通量为1400lm的防潮吸顶灯，利用系数U取0.6则:
N=100*9.36/(1400*0.6*0.6)=1.86，取N=2；
当N=2时，=107.7lx，符合100lx的要求。
2. 卧室1
假设用65W，光通量为3500lm的普通直管荧光灯，利用系数U取0.6则:
N=75*16.5/(3500*0.8*0.6)=0.74,取N=1;
3. 卧室2
假设用65W，光通量为3500lm的普通直管荧光灯，利用系数U取0.6则:
N=75*18.9/（3500*0.8*0.6）=0.84，取N=1;
4. 卧室3
假设用65W，光通量为3500lm的普通直管荧光灯，利用系数U取0.6则:
N=75*13.95/(3500*0.8*0.6)=0.62,取N=1;
5. 厕所
假设用32W，光通量为1400lm的防潮吸顶灯，利用系数U取0.6则:
N=100*9/(1400*0.8*0.6)=1.34,取N=2;
6. 客厅
假设用65W，光通量为3500lm的普通直管荧光灯，利用系数U取0.6则:
N=100*16.38/(3500*0.8*0.6)=0.98,取N=1；
7. 餐厅
假设用85W，光通量为5200lm的普通直管荧光灯，利用系数U取0.6则:
N=150*26.1/(5200*0.8*0.6)=1.57，取N=2
8. 阳台1
假设用8W，光通量为250lm的声光控吸顶灯，利用系数U取0.6则:
N=30*3.47/(450*0.8*0.6)=0.48,取N=1
9. 阳台2
假设用8W，光通量为250lm的声光控吸顶灯，利用系数U取0.6则:
N=30*3.83/(450*0.8*0.6)=0.53,取N=1
B户型的照度计算方法以及灯具的选择跟A户型一样。计算的最终结果如下表所示：
表3.5 A户型住宅照度计算表
房间名
面积
光源数
光源功率
光通量
利用系 数
维护系数
要求照度值
计算照度值
厨房
9.36
2
32W
1400 lm
0.6
0.6
100 lx
108 lx
卧室1
16.5
1
65W
3500 lm
0.6
0.8
75 lx
102 lx
卧室2
18.9
1
65W
3500 lm
0.6
0.8
75 lx
89 lx
卧室3
13.95
1
36W
2200 lm
0.6
0.8
75 lx
76 lx
厕所
9
2
32W
1400 lm
0.6
0.8
100 lx
149 lx
客厅
16.38
1
65W
3500 lm
0.6
0.8
100 lx
103 lx
餐厅
26.1
2
85W
4250 lm
0.6
0.8
150 lx
155 lx
阳台1
3.47
1
8W
250 lm
0.6
0.8
30 lx
35 lx
阳台2
3.83
1
8W
250 lm
0.6
0.8
30 lx
31 lx
表3.6 B户型住宅照度计算表
房间名
面积
光源数
光源功率
光通量
利用系数
维护系数
要求照度值
计算照度值
厨房
8.58
2
32W
14
