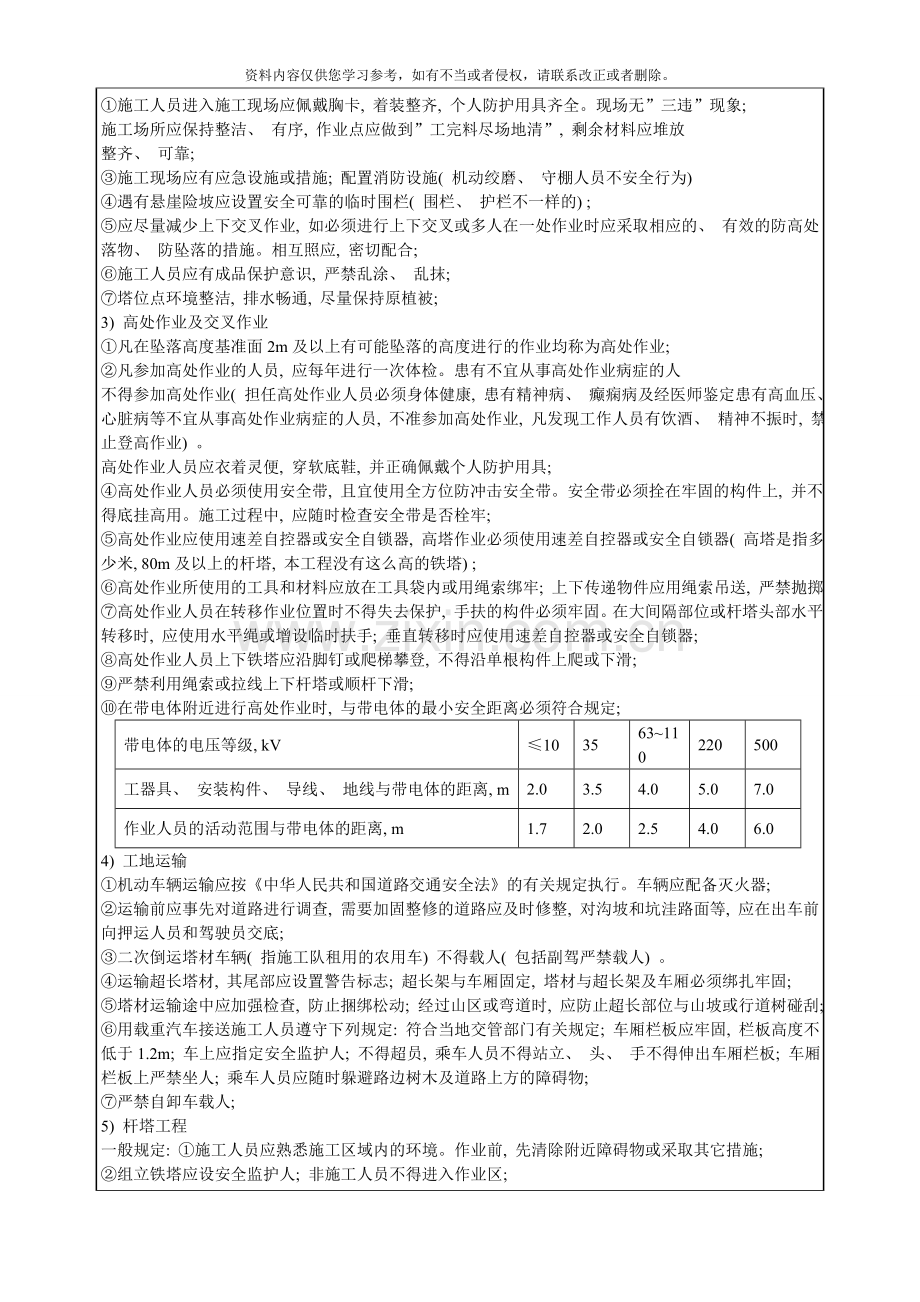

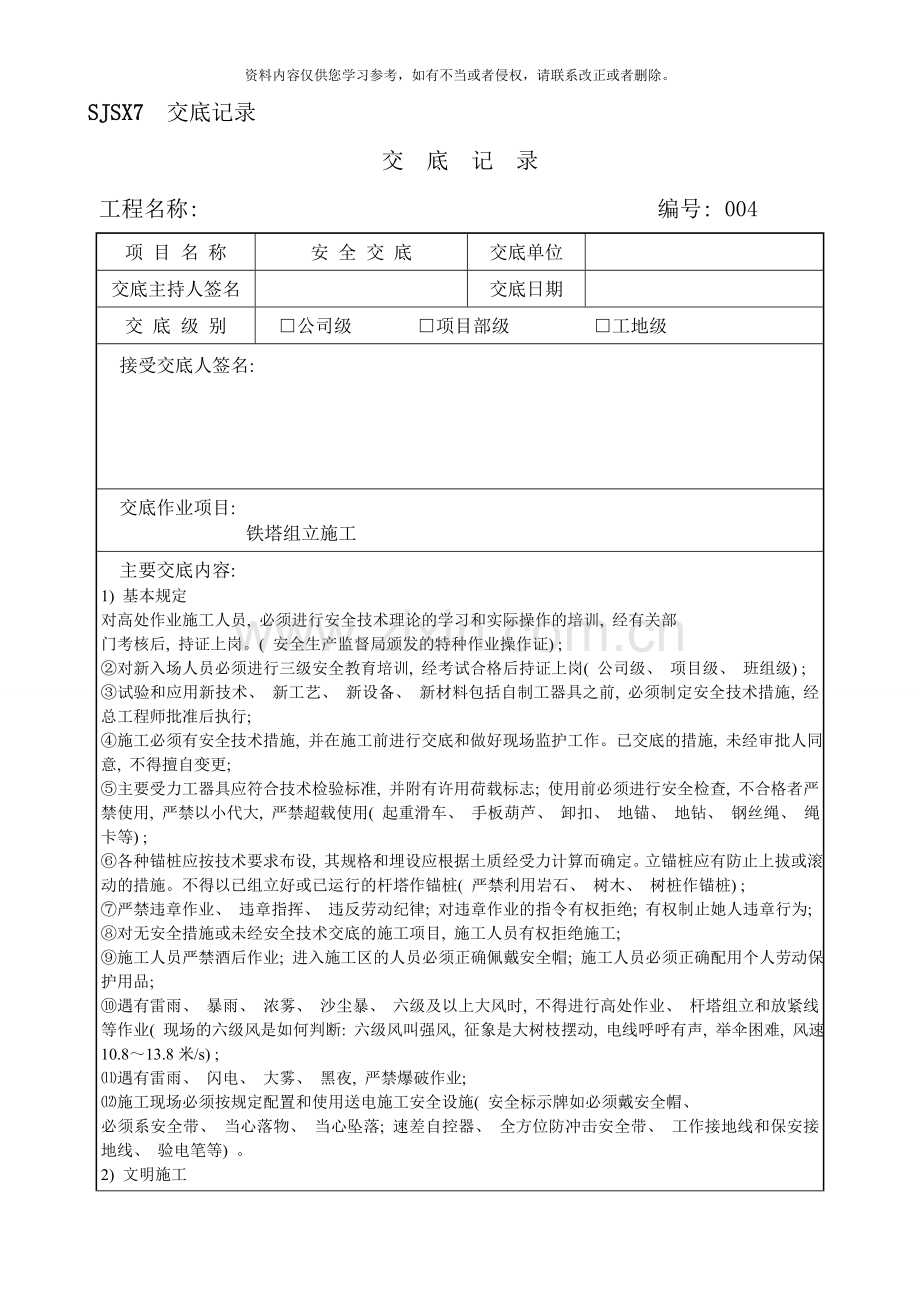

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 SJSX7 交底记录交底记录工程名称: 编号: 004 项目名称安全交底交底单位交底主持人签名交底日期交底级别 □公司级 □项目部级 □工地级接受交底人签名: 交底作业项目: 铁塔组立施工主要交底内容: 1) 基本规定对高处作业施工人员, 必须进行安全技术理论的学习和实际操作的培训, 经有关部门考核后, 持证上岗。( 安全生产监督局颁发的特种作业操作证) ; ②对新入场人员必须进行三级安全教育培训, 经考试合格后持证上岗( 公司级、项目级、班组级) ; ③试验和应用新技术、新工艺、新设备、新材料包括自制工器具之前, 必须制定安全技术措施, 经总工程师批准后执行; ④施工必须有安全技术措施, 并在施工前进行交底和做好现场监护工作。已交底的措施, 未经审批人同意, 不得擅自变更; ⑤主要受力工器具应符合技术检验标准, 并附有许用荷载标志; 使用前必须进行安全检查, 不合格者严禁使用, 严禁以小代大, 严禁超载使用( 起重滑车、手板葫芦、卸扣、地锚、地钻、钢丝绳、绳卡等) ; ⑥各种锚桩应按技术要求布设, 其规格和埋设应根据土质经受力计算而确定。立锚桩应有防止上拔或滚动的措施。不得以已组立好或已运行的杆塔作锚桩( 严禁利用岩石、树木、树桩作锚桩) ; ⑦严禁违章作业、违章指挥、违反劳动纪律; 对违章作业的指令有权拒绝; 有权制止她人违章行为; ⑧对无安全措施或未经安全技术交底的施工项目, 施工人员有权拒绝施工; ⑨施工人员严禁酒后作业; 进入施工区的人员必须正确佩戴安全帽; 施工人员必须正确配用个人劳动保护用品; ⑩遇有雷雨、暴雨、浓雾、沙尘暴、六级及以上大风时, 不得进行高处作业、杆塔组立和放紧线等作业( 现场的六级风是如何判断: 六级风叫强风, 征象是大树枝摆动, 电线呼呼有声, 举伞困难, 风速10.8～13.8米/s) ; ⑾遇有雷雨、闪电、大雾、黑夜, 严禁爆破作业; ⑿施工现场必须按规定配置和使用送电施工安全设施( 安全标示牌如必须戴安全帽、必须系安全带、当心落物、当心坠落; 速差自控器、全方位防冲击安全带、工作接地线和保安接地线、验电笔等) 。 2) 文明施工 ①施工人员进入施工现场应佩戴胸卡, 着装整齐, 个人防护用具齐全。现场无”三违”现象; 施工场所应保持整洁、有序, 作业点应做到”工完料尽场地清”, 剩余材料应堆放整齐、可靠; ③施工现场应有应急设施或措施; 配置消防设施( 机动绞磨、守棚人员不安全行为) ④遇有悬崖险坡应设置安全可靠的临时围栏( 围栏、护栏不一样的) ; ⑤应尽量减少上下交叉作业, 如必须进行上下交叉或多人在一处作业时应采取相应的、有效的防高处落物、防坠落的措施。相互照应, 密切配合; ⑥施工人员应有成品保护意识, 严禁乱涂、乱抹; ⑦塔位点环境整洁, 排水畅通, 尽量保持原植被; 3) 高处作业及交叉作业 ①凡在坠落高度基准面2m及以上有可能坠落的高度进行的作业均称为高处作业; ②凡参加高处作业的人员, 应每年进行一次体检。患有不宜从事高处作业病症的人不得参加高处作业( 担任高处作业人员必须身体健康, 患有精神病、癫痫病及经医师鉴定患有高血压、心脏病等不宜从事高处作业病症的人员, 不准参加高处作业, 凡发现工作人员有饮酒、精神不振时, 禁止登高作业) 。高处作业人员应衣着灵便, 穿软底鞋, 并正确佩戴个人防护用具; ④高处作业人员必须使用安全带, 且宜使用全方位防冲击安全带。安全带必须拴在牢固的构件上, 并不得底挂高用。施工过程中, 应随时检查安全带是否栓牢; ⑤高处作业应使用速差自控器或安全自锁器, 高塔作业必须使用速差自控器或安全自锁器( 高塔是指多少米, 80m及以上的杆塔, 本工程没有这么高的铁塔) ; ⑥高处作业所使用的工具和材料应放在工具袋内或用绳索绑牢; 上下传递物件应用绳索吊送, 严禁抛掷; ⑦高处作业人员在转移作业位置时不得失去保护, 手扶的构件必须牢固。在大间隔部位或杆塔头部水平转移时, 应使用水平绳或增设临时扶手; 垂直转移时应使用速差自控器或安全自锁器; ⑧高处作业人员上下铁塔应沿脚钉或爬梯攀登, 不得沿单根构件上爬或下滑; ⑨严禁利用绳索或拉线上下杆塔或顺杆下滑; ⑩在带电体附近进行高处作业时, 与带电体的最小安全距离必须符合规定; 带电体的电压等级, kV ≤10 35 63~110 220 500 工器具、安装构件、导线、地线与带电体的距离, m 2.0 3.5 4.0 5.0 7.0 作业人员的活动范围与带电体的距离, m 1.7 2.0 2.5 4.0 6.0 4) 工地运输 ①机动车辆运输应按《中华人民共和国道路交通安全法》的有关规定执行。车辆应配备灭火器; ②运输前应事先对道路进行调查, 需要加固整修的道路应及时修整, 对沟坡和坑洼路面等, 应在出车前向押运人员和驾驶员交底; ③二次倒运塔材车辆( 指施工队租用的农用车) 不得载人( 包括副驾严禁载人) 。 ④运输超长塔材, 其尾部应设置警告标志; 超长架与车厢固定, 塔材与超长架及车厢必须绑扎牢固; ⑤塔材运输途中应加强检查, 防止捆绑松动; 经过山区或弯道时, 应防止超长部位与山坡或行道树碰刮; ⑥用载重汽车接送施工人员遵守下列规定: 符合当地交管部门有关规定; 车厢栏板应牢固, 栏板高度不低于1.2m; 车上应指定安全监护人; 不得超员, 乘车人员不得站立、头、手不得伸出车厢栏板; 车厢栏板上严禁坐人; 乘车人员应随时躲避路边树木及道路上方的障碍物; ⑦严禁自卸车载人; 5) 杆塔工程一般规定: ①施工人员应熟悉施工区域内的环境。作业前, 先清除附近障碍物或采取其它措施; ②组立铁塔应设安全监护人; 非施工人员不得进入作业区; ③组立铁塔时, 地脚螺栓应及时加垫片, 拧紧螺帽, 并应及时连上接地线; 组立过程中, 吊件垂直下方严禁站人; ④铁塔组立的加固绳和临时拉线必须使用钢丝绳; 受力钢丝绳的内角侧严禁有人; 钢丝绳与铁件绑扎处应衬垫软物; 卧式地锚应注意马道与受力方向一致; ⑤不得利用树木或外露岩石作牵引或制动等受力锚桩; ⑥塔材、工器具严禁浮搁在杆塔及抱杆上; ⑦拆除抱杆应事先采取防止拆除段自由倾倒措施, 然后逐段拆除, 严禁提前拧松或拆除部分连接螺栓; 地面组装①组装场地应平整, 障碍物应清楚; 山地组塔时, 塔材不得顺斜坡堆放; ②山坡上组装塔片时, 垫高物应稳固, 且有防塔片滑动的措施; 分片组装铁塔时, 带铁应能自由活动, 螺帽应出扣; 自由端朝上时, 应绑扎牢固; ③严禁用手指伸入螺孔找正; 传递小型工器具或材料不得抛掷; 分解组立①吊装方案和现场布置应符合施工技术措施的规定; 工器具不得超规定使用; ②塔片就位时应先低侧后高侧; 主材和侧面大斜材未全部连接牢固前, 不得在吊件上作业; ③抱杆提升前, 应将提升腰滑车处及其以下塔身的辅材装齐, 并拧紧螺栓; ④用外拉线抱杆组立铁塔遵守下列规定: ａ升降抱杆必须有统一指挥, 信号畅通, 四侧临时拉线应由技工操作并均匀放出; ｂ抱杆垂直下方不得有人; 塔上人员应站在塔身内侧的安全位置上; ｃ抱杆根部与塔身绑扎牢固( 下拉线) , 抱杆倾斜角不宜超过150; ｄ起吊和就位过程中, 吊件外侧应设控制绳; ⑤用悬浮内( 外) 拉线抱杆组立铁塔遵守下列规定: ａ提升抱杆应设置两道腰环; 采取单腰环时, 抱杆顶部应设置临时拉线控制; ｂ内拉线抱杆的拉线应绑扎在塔身节点下方, 承托绳应绑扎在节点上方, 且紧靠节点处; ｃ起吊过程中腰环不得受力, 塔片控制绳应随起吊上升位置, 适当放出; ｄ双面吊装时, 两侧荷重、提升速度及摇臂的变幅角度应基本一致( 这一条规定, 现场配置没有这方面设施) ; 6) 施工机械及工器具一般规定①机具应由了解其性能并熟悉使用知识的人员持证上岗操作; 机具应按出厂说明书和铭牌的规定使用; 固定式机械设备应随机设安全操作牌; ②机具应由专人保养维护, 并定期试验; 试验标准应符合规定( 绞磨额定载荷的倍率≥1.25, 持荷时间10分钟, 试验周期每年一次) ; ③机具使用前必须进行外观检查, 严禁使用变形、破损、有故障等不合格的机具; ④有牙口、刃口及转动部分的机具, 应装设保护罩或遮拦; 转动部分应保持润滑; 小型机具①绞磨应放置平稳, 锚固必须可靠, 受力前方不得有人; ②拉磨尾绳不应少于2人, 且应位于锚桩后面、绳圈外侧, 不得站在绳圈内; ③绞磨锚固应有防滑动措施; 绞磨受力时, 不得采用松尾绳的方法卸荷; ④牵引绳应从卷筒的下方卷入, 并排列整齐, 缠绕不得少于5圈; 工器具①抱杆有下列情况之一者严禁使用: 金属抱杆, 整体弯曲超过杆长的1/600。局部弯曲严重、磕瘪变形、表面腐蚀、裂纹或脱焊; ②钢丝绳有下列情况之一者应报废或截除: ａ钢丝绳在一个节距内的断丝超过11根( 结构6×37顺绕, 安全系数小于6) ; ｂ钢丝绳有锈蚀或磨损时, 并按折减后的断丝数报废; ｃ绳芯损坏或绳股挤出、断裂; ｄ笼状畸形、严重扭结或弯折; ｅ压扁严重, 断面缩小; ｆ受过火烧或电灼; ③钢丝绳端部用绳卡固定时, 绳卡压板应在钢丝绳主要受力一边, 且绳卡不得正反交叉使用, 绳卡间距不应小于钢丝绳直径的6倍( 7～18mm不得少于3个) ; ④插接的环绳或绳套, 其插接长度应不小于钢丝绳直径的15倍, 且不得小于300mm; 插接的钢丝绳套应作125％允许负荷的抽样试验; ⑤滑车的缺陷不得焊补, 有下列情况严禁使用: ａ滑车的吊钩或吊环变形、轮缘破损或严重磨损、轴承变形缺损、抽瓦磨损以及滑轮转动不灵者; ｂ滑动轴承的壁厚磨损量达到原壁厚的20％; ｃ吊钩口开口超过实际尺寸的15％; ⑥在高处使用时应采用吊环式滑车; 如采用吊钩式滑车, 必须对吊钩采取封口保险措施; 使用开门式滑车时必须将门扣锁好; ⑦卸扣使用时遵守下列规定: ａU形环变形或销子螺纹损坏不得使用; ｂ不得横向受力; ｃ销子不得扣在能活动的索具内; ｄ不得处于吊件的转交处; ｅ应按标记规定的负荷使用: 无标记时, 应按”安规”表B.8螺纹销直形卸扣允许荷重( ф16允许荷载900kg;ф18允许荷载1250kg; ф20允许荷载1750kg; ф22允许荷载2100kg) 7) 安全防护用品、用具①凡无生产厂家、许可证编号、生产日期及国家鉴定合格证书的安全防护用品、用具, 严禁采购和使用; ②安全防护用品、用具应定期进行试验; 新安全带在使用一年后抽样试验, 旧安全带每6个月进行抽样试验; ③安全防护用品、用具每次使用前, 必须进行外观检查, 有下列情况者严禁使用: ａ安全带( 绳) 断股、霉变、虫蛀、损坏或铁环有裂纹、挂钩变形、接口缝线脱开等; ｂ安全帽高温变形、帽壳破损、缺少帽衬( 帽箍、顶衬、后箍) 、缺少下颚带等, 以及使用年限超过24个月的; ｃ三角板的蹬板有伤痕、绳索断股或霉变、钩子裂纹等; ｄ脚扣的表面有裂纹、防滑衬层破裂, 脚套带不完整或有伤痕等; 8) 其它①上树砍伐应使用安全带, 不得攀附脆弱、枯死或尚未砍断的树枝, 并注意蜂窝; 大风、雷雨天气, 不得砍剪树枝及上树砍伐; ②在电力线、通讯线或建筑物附近砍伐较大树木时, 应事先采取安全措施并设监护人; ③砍伐工具在使用前应作检查, 砍刀手柄应安装牢固, 并备有必要的辅助工具; ④在深山密林中施工应防止误踩深沟、陷阱、铁套; 在路滑或无路情况下, 必须慢慢行走, 过沟、崖、坑、墙、涧时, 应采取防护措施, 人与人之间保持联系; 施工人员不得单独远离作业场所; 作业完毕, 施工负责人应清点人数。 ⑤在有毒蛇、野兽、毒蜂的区域施工或外出时, 应携带必要的保卫器械、防护用具及药品; 遇有蜂窝时不得靠近, 及时采取防蜂措施。在人烟稀少、有野兽活动的区域, 应采取防范措施; 二、项目制定的安全管理制度: 1) 安全施工管理制度汇编①安全施工责任制度②车辆交通安全管理制度③文明施工管理制度④环境保护和资源控制管理制度⑤安全活动管理制度⑥安全施工措施与安全施工作业票管理制度⑦租用车辆及驾驶员管理制度⑧安全考核与奖惩制度⑨事故调查、处理、统计、报告制度⑩劳务人员安全管理制度⑾施工爆破物品安全管理制度 2) 应急准备与响应预案①火灾事故应急准备与响应预案②触电事故应急准备与响应预案③高处坠落事故应急准备与响应预案④坍塌事故应急准备与响应预案⑤物体打击事故应急准备与响应预案⑥机械伤害应急准备与响应预案⑦交通事故应急准备与响应预案⑧森林防火应急预案 3) 铁塔组立安全控制措施交底人签名交底记录工程名称: 编号: 005 项目名称技术交底交底单位交底主持人签名交底日期交底级别 □公司级 □项目部级 □工地级接受交底人签名: 交底作业项目: 铁塔组立施工主要交底内容: 一、工程概况: 本工程为阿庄风电场一期35kV新建线路工程, 新建路线31.3千米, 连接33台风电发电机组。首期完成16台风电发电机组集电线路工程, 全长15.5公里, 其中双回6.3公里, 单回9.2公里共计79及杆塔, 其中63基铁塔。全线地形以山地为主, 地理环境复杂且与路径便利, 部分需修路, 施工条件差, 只有少部分塔位位于耕地中。二、施工步骤 1、施工队从材料站领取塔料时, 必须同材料站人员对塔材的表面质量、规格、塔料包号以及螺栓的数量进行检查、核对, 如有问题双方填写材料质量缺陷单, 领取塔料必须要在塔材发放明细表中签字。运输前应仔细核对要运输的塔材的型号、呼称高与要组装的塔位桩号所需要的塔材是否相符, 确认无误后方可装车运输。 2、塔材在运输过程中要对塔材进行有效保护, 以免对塔材镀锌损坏。如用人工装卸时, 应采取相应措施, 防止塔材因相互叠压而造成塔材弯曲或永久变形。 3、地面组装: 地面组装工作应由有组装经验的组装人员担任, 应根据图纸认真核对螺栓规格、数量, 严格按照设计图纸要求施工。每一种新塔型组立的第一基螺栓数量及规格必须形成记录, 如螺栓数量及规格不足, 及时形成书面材料向项目部汇报。经项目部核实后及时与监理和指挥部联系, 减少返工作业。组装困难时, 应查明原因, 严禁强行组装。发现有弯曲变形的塔材, 应急时修复; 修复后有锤痕的, 应做防腐处理, 无法修复的塔材不得使用。须扩孔的必须符合规范要求, 并进行防腐处理。运到现场后应分段摆放整齐。组立铁塔的螺栓、垫圈、脚钉应齐全。不同等级的螺栓按规格、数量分类清点摆放, 防止误用。分段组装完成后, 安排专人负责, 对能够在地面紧固的螺栓全部进行紧固, 以减少高空作业量及作业难度, 有效提高工作效率和工作质量。地面组装要将塔片下方垫平, 与地面隔离。 4、地锚坑深度及布置必须按作业指导书执行。组塔前认真核对基础跟开及顶面高差, 如遇顶面有高差要适当处理, 并及时通知项目部。组塔所使用的工器具必须经过安全检查才能够进入现场, 如链条葫芦及地锚必须在出库时作拉力试验, 合格后才能进入施工现场, 抱杆及机动绞磨必须经外观检查, 绞磨经启动检查, 检查合格后才可进入施工现场。所有工器具不得以小代大。 5、吊装作业: 在吊装过程中, 应严格控制吊件重量, 并根据吊件的长度和重量合理选择绑扎吊点; 凡是油丝绳与塔材直接接触的绑扎点都应衬垫软物; 提升抱杆时, 应将四把拉线进行编号, 以便于指挥和调整, 抱杆承托绳的绑扎位置应符合作业指导书的要求, 避免将塔材勒弯或变形。起吊点的选择吊装塔身段时双点绑扎, 起吊绳的绑点应选择在塔片或构件的节点处, 绑扎位置、绳套长度应相同, 对于根开较大的塔型, 底段吊片时须用补强木补强。吊装横担、地线支架时可采用单点或多点绑扎。选择吊点时可根据实际塔片、构件的重量、重心来选择最好的绑点。绑点处必须加垫木或其它衬垫物, 以防止塔材变形或将塔材镀锌剥落。绑扎套子应随时检查, 发现损坏立即更换。吊装结束后, 拆除抱杆拉线时应用传递绳将拉线放下, 严禁抛掷。施工结束后, 应对施工现场的生活垃圾等进行及时清理, 真正做到工完、料尽、场地清。采用机械吊装或牵引时, 吊装或牵引设备必须有可靠的制动装置。采用吊车组装时, 起吊过程中吊件及起重臂下严禁有人。 6、螺栓紧固: 在铁塔组立阶段螺栓紧固工作是一项极为关键的施工项目, 螺栓紧固质量的好与坏直接影响下一道工序的正常安排, 也关系到能否正常转序工作, 因此必须指派专人负责, 并建立质量跟踪卡和相应的赏罚机制, 作到有奖有罚, 提高工作质量及施工人员的责任心。在紧固过程中, 发现有螺栓规格不符的应及时更换, 不能及时更换的要有详细记录记载。 7、铁塔倾斜: 铁塔螺栓紧固完成后, 应对铁塔倾斜逐基进行测量, 其倾斜值应符合设计要求: 直线塔结构倾斜不超过0.3%; 转角塔塔顶不向内角侧倾斜。直线塔检测合格后即可进行保护帽的制作, 工艺必须美观, 中间不得积水, 接地线的规格、埋设必须符合设计规定, 接地工艺必须美观。首基制作项目部必须检查, 达到要求后, 才可继续施工。 8、铁塔组立后, 相邻两节点间弯曲不应超过1/750, 超过时应查明原因, 进行校直。铁塔螺栓规格应符合设计要求, 螺栓与构件表面接触紧密并逐个紧固, 螺栓穿向应符合本工程工艺要求的规定, 防盗装置安装规范, 防盗高度满足设计要求, 脚钉安装齐全, 工艺美观。 9、自检: 在铁塔组立完成后, 施工队应组织技术质量人员及相关人员进行自检, 自检应全面、细致, 详细记录所检查出来的问题, 分析问题产生的原因, 便于在今后的工作中能够得到重视, 自检结束后, 安排施工经验丰富的人员对检查出的问题进行处理, 再次形成质量跟踪, 以确保工程质量。 10、独脚小抱杆分解组塔施工本工程有少量铁塔位于苹果园林中, 受地形限制, 而且本着减少青苗毁损面积, 拟采用铝合金小抱杆分解组立方案。 10.1 独脚小抱杆结构和使用的工器具 10.1.1独脚小抱杆结构 1)独角抱杆结构为Φ130*8000mm, 顶部为自由转动的朝天滑车, 底部带固定三角夹与铁塔主材夹固、中间设置小腰环固定, 顺铁塔主材布置, 能单根分解组立拉线塔主柱,抱杆可沿着主材自由升降。自身结构分为四个部分: 　一、抱杆系统; 二、底座支架系统; 三、腰环系统; 四、适当的拉线措施。 2)小抱杆参数抱杆具有可拆卸性: 主体两件、腰环二个、底座一个、支架一个固定方式: 主体采用对接式铆接成整体, 主体与底座支承采用铰接式, 中间加腰环加固, 底座、腰环与塔身采用夹固式固定, 腰环距下端支座距离 mm。支架尺寸: 长1200mm, 与抱杆主体采用铰接, 距下端支座600mm 最大允许起吊重量:150-180kg 铆接小腰环底端支座转动滑车 3500mm 4500mm 抱杆参数表长度 8000mm, 两段式: 上3500mm,下4500mm 重量 54kg 材质铝合金Ly12 抗拉极限σb 424Mpa 屈服极限σ0。2 365~369Mpa 弹性模量E 0.72×105MPa 延伸率σ 16.8% 截面外径D: 130mm 壁厚t 6mm 10.2施工操作 1)用常规方法组立铁塔下段主材后,用人力将小抱杆提起, 固定底座支架与腰环后( 均采用夹固式) , 即可进行起吊作业。注意如果铁塔坡度较大, 可采取临时拉线保护措施, 同时要安装转向支架。注意控制单吊塔材重量。 2)抱杆较轻, 需要提升抱杆时, 人力即可将抱杆沿着主材方向上下起落, 首先用棕绳经过滑车在地面用人力稳住上端, 解除腰环与底座支架后, 提升抱杆到需要的高度, 再安装好腰环与底座支架。 10.3工器具配置序号名称规格单位数量备注 1 抱杆 Φ130*8000mm 付 1 2 辅助木抱杆梢径φ150×8m 付 2 3 起重滑车 1t 个 4 4 钢绳套 φ13×2M 根 4 5 吊点绳 φ13×70M 条 2 6 U型环 3t 个 4 7 棕绳 φ18*60m 条 4 临时拉线与控制 8 小滑车 1.5t 只 2 9 转向滑车 3-5t 只 2 10 机动绞磨 3t( 手推绞磨) 台 1 备用牵引 11 尖板大小根 4 就位用三、质量标准及检验要求设计说明 1、塔腿编号: 顺线路方向左下起顺时针1#、 2#、 3#、 4#( A B C D ) 2、脚钉安装位置: 全线铁塔脚钉安装统一如下: 直线塔在4#腿; 转角塔左转时在2#腿、右转时在4#腿, 转角0°时按直线塔在4#腿, 上字型铁塔2#腿。 3、防盗措施 3.1防盗范围全线所有铁塔基础顶面以上沿主材斜高9米及以下范围内采用防盗螺栓, 接地螺栓禁止安装防盗螺栓。 3.2螺栓、脚钉的防盗采用单帽防盗螺栓。 3.3接地线与塔身的连接, 采用普通螺栓。 3.4所有需安装防盗螺栓的螺栓和脚钉, 都应在紧固检验合格后才能进行安装。 4、螺栓安装及紧固要求 4.1螺栓的穿向立体结构: 水平方向由内向外; 垂直方向由下向上; 平面结构: 顺线路方向由小号向大号; 垂直方向由下向上; 横线路方向, 两侧由内向外, 中间由左向右; V型面: 由下向上注: 个别拐角螺栓不易安装时, 其安装方向可根据具体情况变动。 4.2螺栓的强度级别和紧固扭矩值铁塔结构图中, 螺栓强度等级统一为: M16为4.8级, M20、 M24为6.8级。铁塔的连接螺栓应紧固, 所有铁塔中的各种螺栓扭矩值( 不论强度级别) , 当使用力矩扳手时应符合下表要求: 螺栓规格扭矩值( N.cm) M16 8000 M20 10000 M24 25000 4.3螺栓、螺帽及垫片的安装凡结构图中注明需要安装双帽螺栓的螺栓, 必须按设计要求安装两个螺帽( 挂线点处的受拉螺栓全部采用双帽螺栓) 。所有螺杆应与构件面垂直, 螺栓头平面与构件间不应有间隙; 螺母拧紧后, 螺杆露出螺母的长度: 对单螺母不应小于两个螺距, 双帽螺母可与螺母相平。铁塔结构图中所注明的垫圈, 一般作为连接构件的操平用, 施工安装时, 必须按图进行安装。当螺杆无扣长等于或超过穿透厚度时, 必须加垫片, 但每端不能超过两个。各构件的组装应牢固, 交叉处有空隙者, 应加相应厚度的垫片。 4.4塔脚保护帽铁塔组立后, 塔座板应与基础面接触良好, 有空隙时垫铁片并浇注水泥砂浆。直线塔的保护帽可在中间验收后随时浇筑; 耐张塔的保护帽应在架线后浇筑。所有塔腿均用C10级混凝土砼进行保护帽浇制。保护帽的尺寸和工艺: 保护帽为正方形, 保护帽的边长大于塔脚板边长100mm, ( 即塔脚板向四面外扩50 mm) , 保护帽上平面高于地脚螺栓顶面100mm; 保护帽上部略有坡度呈斜平面, 以确保保护帽上面不积水为原则。 5、质量检查及评级标准自立式铁塔组立质量按线塔1逐基进行检查评定序号检查( 检验) 项目性质评级标准( 允许偏差) 检查方法 1 部件规格、数量关键符合设计要求核对图纸 2 节点间主材弯曲关键 1/800 弦线、尺量 3 转角塔向受力反方向侧倾斜关键大于0; 60°以下转角塔, ≤3‰; 60°以上转角塔, ≤5‰ 经纬仪检查 4 直线塔结构倾斜一般塔重要 2.4‰ 经纬仪检查高塔 1.2‰ 5 螺栓与构件面接触及出扣情况重要紧密一致观察 6 螺栓防松重要无遗漏观察 7 螺栓防盗重要无遗漏观察 8 脚钉重要齐全紧固观察 9 螺栓紧固一般 ≥97% 扭矩板手检查 10 螺栓穿向一般一致美观观察 11 保护帽外观平整美观观察铁塔原材料的检查参照监理部铁塔现场交接验收工作细则。交底人签名
