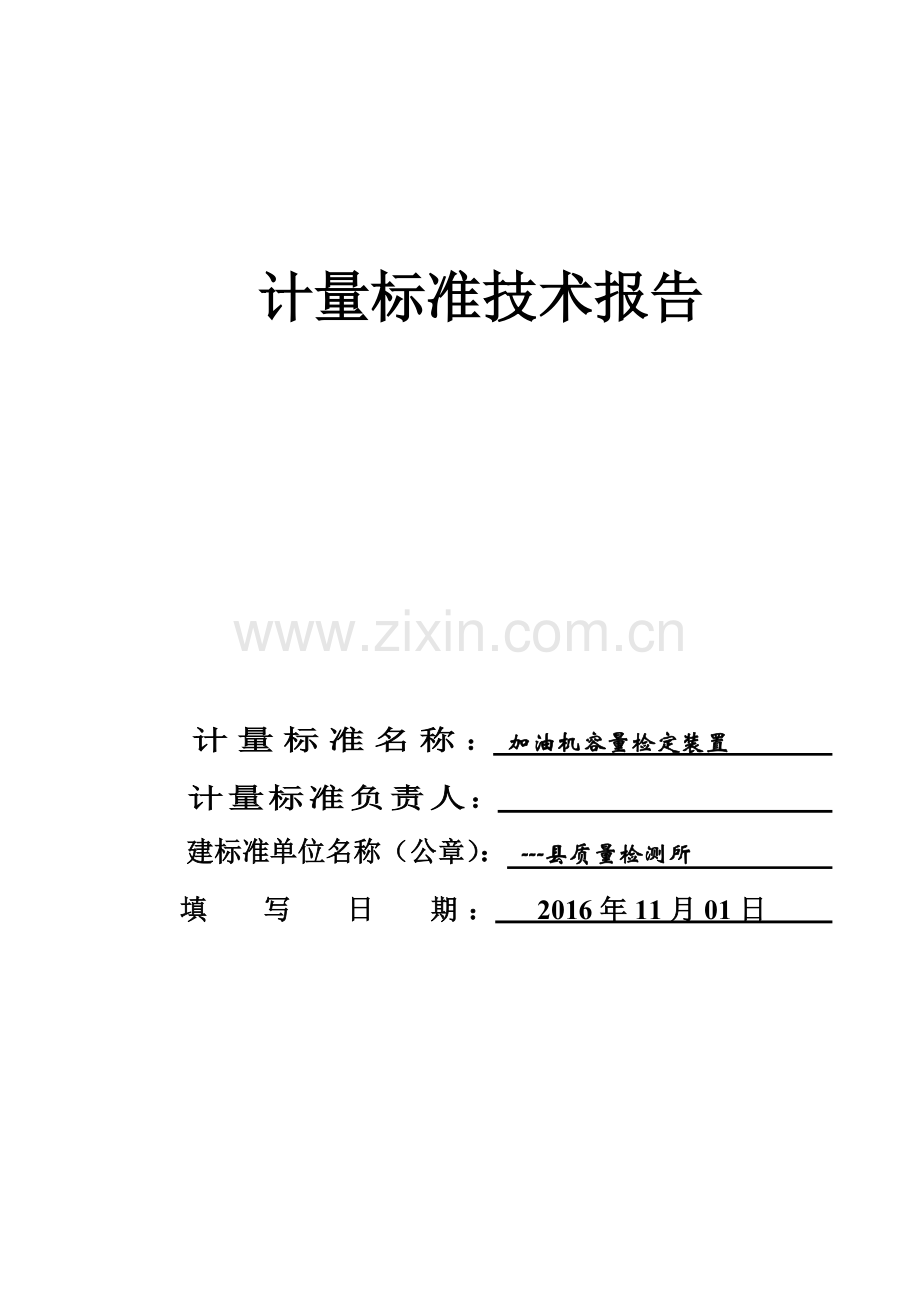

计量标准技术报告

计量标准名称： 加油机容量检定装置
计量标准负责人：
建标准单位名称（公章）： ---县质量检测所
填 写 日 期： 2016年11月01日

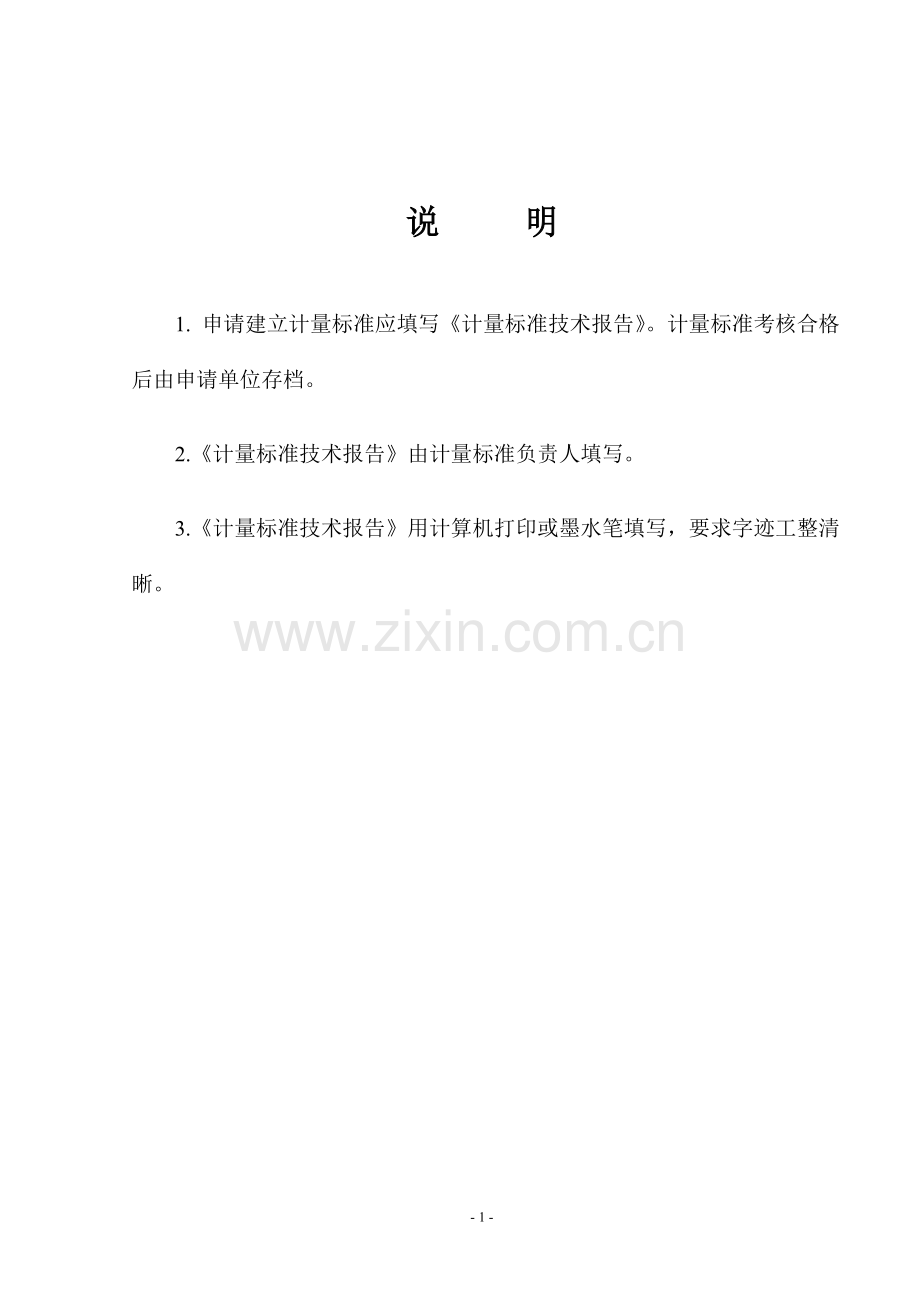

说 明

1. 申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。
2.《计量标准技术报告》由计量标准负责人填写。
3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目 录

一、计量标准的工作原理及其组成-----------------------------------------
( 3 )
二、选用的计量标准器及主要配套设备-----------------------------------
( 4 )
三、计量标准的主要技术指标-----------------------------------------------
( 5 )
四、环境条件--------------------------------------------------------------------
( 5 )
五、计量标准的量值溯源和传递框图--------------------------------------
( 6 )
六、计量标准的测量重复性考核--------------------------------------------
( 7 )
七、计量标准的稳定性考核--------------------------------------------------
( 7 )
八、测量不确定度评定--------------------------------------------------------
( 8 )
九、计量标准的测量不确定度验证-----------------------------------------
( 8 )
十、结论--------------------------------------------------------------------------
( 9 )
十一、附加说明-----------------------------------------------------------------
(10)

一、计量标准的工作原理及其组成
该计量标准的工作原理是采用容量比较法。调整标准金属量器至水平位置，将加油机单次计数器回零，然后开启加油机，用油枪向标准金属量器内注油，同时用温度计测量油枪出口处温度（约35L时记录示值），当标准金属量器内的油到颈刻度范围时关闭加油机，记录加油机计数器的示值。待标准金属量器中油的泡沫或气泡消失后，读取标准金属量器刻度值，然后在标准金属量器中间部位测量油温，并作记录。量器测得的在实验温度tj下的实际体积值Vbt的计算公式：
Vbt=vb[1+βY(tj－tB)+ βB(tB－20)]
按Vbt的计算公式计算各检定点各次检定的示值误差，取平均值作为该点的示值误差，在各点的示值误差中取最大值作为该加油机的示值误差。
该计量标准由标准金属量器（20L/100L）、温度计、秒表组成。

注油口
游标卡尺
玻璃管
铭牌

水平仪
固定支架
出油口
阀门
加油机容量检定装置工作原理示意图

二、选用的计量标准器及主要配套设备

计量标准器
名 称
型 号
测量范围
不确定度或准确度等级或最大允许误差
制造厂及
出厂编号
检定证书号
标准金属
量器
BJL—20L
20（L）
二等
海兴县东方计量仪器有限责任公司
321

标准金属
量器
BJL—100L
100（L）
二等
海兴县东方计量仪器有限责任公司
425

主要配套设备
温度计
棒式
0～＋50℃

秒表
PC396

·2·

三、计量标准的主要技术指标
标准器的准确度等级为二等；
本计量标准装置的测量范围： 0～9999（L）；
本计量标准装置最大允许误差： ±0.025%

四、环境条件
项 目
要 求
实际情况
结论
温 度
－25℃～＋55℃
－2℃～＋30℃
符合要求
相对湿度
30%～90%
30%～90%
符合要求
大气压力
86kPa～106kPa
86kPa～106kPa
符合要求

五、计量标准的量值溯源和传递框图
上一级
计量器
具

计量基（标）准名称：加油机容量检定装置
准 确 度 等 级 制： 一等
保 存 机 构：---省计量测试院

容量比较

本单位
计量器
具

计量标准名称：加油机容量检定装置
测 量 范 围：20L，100L
准 确 度 等 级：二等

容量比较

下一级
计量器
具

计量器具名称：燃油加油机
测 量 范 围：(0~9999.99)L
最大允许误差：± 0.30%

六、计量标准的测量重复性考核

简化考核。

七、计量标准的稳定性考核

简化考核。

八、测量不确定度评定

简化考核。

九、计量标准的测量不确定度验证

简化考核。

十、结论
经验证本标准装置符合中华人民共和国国家JJG 443—2015《燃油加油机》计量检定规程的要求，可以开展燃油加油机的检定工作。

十一、附加说明

引用文献：
JJG443-2015《燃油加油机》
JJF1033-2008《计量标准考核规范》
JJF1022-2014《计量标准命名规范》
