数据库课程设计---职工考勤管理信息系统.doc

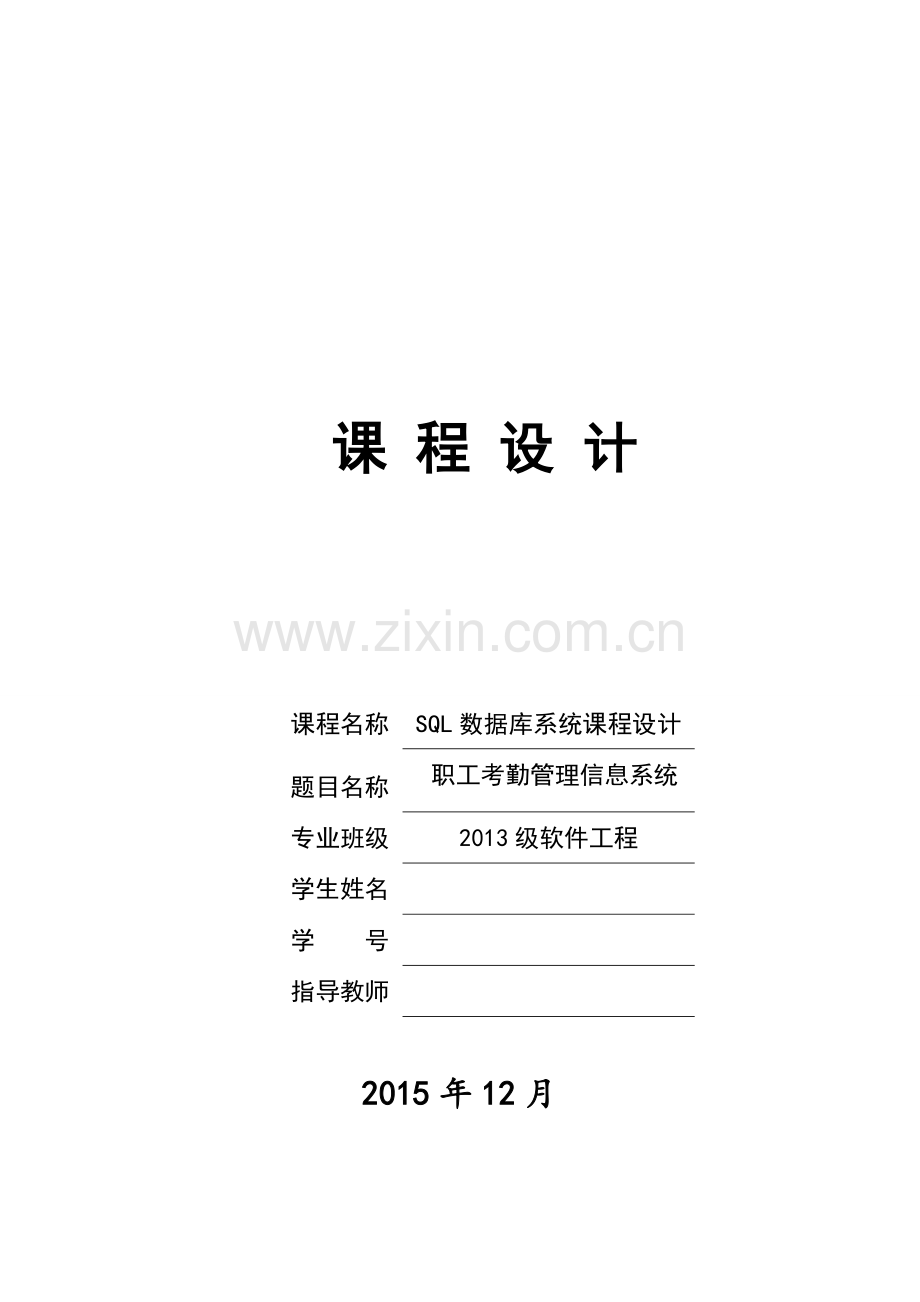

课 程 设 计

课程名称
SQL数据库系统课程设计
题目名称
职工考勤管理信息系统
专业班级
2013级软件工程
学生姓名

学 号

指导教师

2015年12月

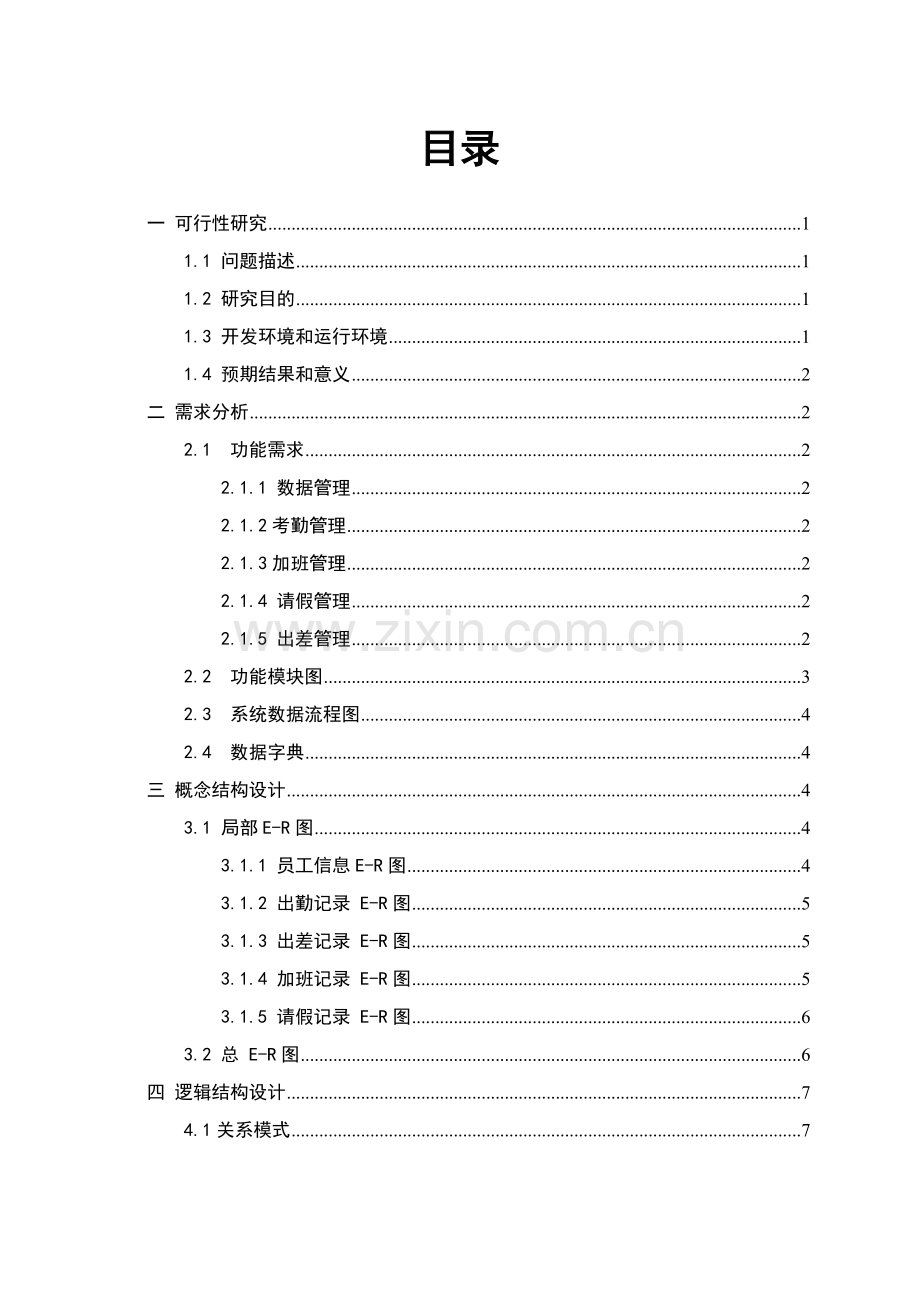

目录
一 可行性研究 1
1.1 问题描述 1
1.2 研究目的 1
1.3 开发环境和运行环境 1
1.4 预期结果和意义 2
二 需求分析 2
2.1 功能需求 2
2.1.1 数据管理 2
2.1.2考勤管理 2
2.1.3加班管理 2
2.1.4 请假管理 2
2.1.5 出差管理 2
2.2 功能模块图 3
2.3 系统数据流程图 4
2.4 数据字典 4
三 概念结构设计 4
3.1 局部E-R图 4
3.1.1 员工信息E-R图 4
3.1.2 出勤记录 E-R图 5
3.1.3 出差记录 E-R图 5
3.1.4 加班记录 E-R图 5
3.1.5 请假记录 E-R图 6
3.2 总 E-R图 6
四 逻辑结构设计 7
4.1关系模式 7
五 数据实施和维护 7
5.1数据表的创建 7
5.2数据表的属性 8
5.2.1出勤资料表 8
5.2.2加班资料表 9
5.2.3请假资料表 10
5.2.4出差资料表 10
六 测试 11
6.1登录模板测试 11
6.2登录后页面 13
6.3建立上班签到表 15
6.4职工信息表 17
6.5出差信息系统 20
6.6加班信息系统 24
6.7请假信息系统 29
七 心得体会 32
八 参考文献 32

一 可行性研究
1.1 问题描述
随着企业人事管理的日趋复杂和企业人员的增多，企业的考勤管理变得越来越复杂。规范的考勤管理是现代企业提高管理效益的重要保证，而传统的人工管理存在着效率低、不易统计、成本高和易出错等弊端，已经无法适应现代企业的需求。随着计算机技术和通信技术的迅速发展，将传统的人工考勤管理计算机化，建立一个高效率的、无差错的考勤管理系统，能够有效的帮助企业实现“公正考勤，高效薪资”，使企业的管理水平登上一个新的台阶。
职工考勤管理经过如下的业务流程：
（1）员工基本信息管理，添加，删除，更改
（2）员工考勤管理，员工根据自己的班次在上下班时分别进行出勤操作，采用手动方式或者使用划卡机。由人事部门专门的人员管理出勤和退勤信息。
（3）一般在每个月月初进行考勤汇总，汇总信息包括工作日的出勤情况、请假天数、出差天数、休假天数和不同性质的加班记录等。
1.2 研究目的
待开发的系统的名称为职工考勤管理信息系统。
我们以中小型企业的考勤管理业务为依托，结合科学管理的理论，设计并开发一个企业考勤管理信息系统，提供一个科学合理的考勤管理解决方案，彻底实现无纸化作业。根据管理权限的不同，将界面分为一般职员、部门经理、系统管理员和最高管理者四个层次。
（1）提供简单、方便的操作。
（2）根据企业原来的考勤管理制度，为企业不同管理层次提供相应的功能。
（3）通过考勤管理无纸化的实现，使企业的考勤管理更加科学规范。
（4）节省考勤管理的成本。
（5）提高企业考勤管理的透明度和效率，防止“虚假出勤“的现象。
（6）对系统提供必要的权限管理。
（7）为企业实现整体信息化的其他相关系统提供必要的数据支持。
1.3 开发环境和运行环境
公司考勤管理系统这运用了当前最流行的SQL SERVER2012来建表还有前台应用程序采用VISUAL STUDIOI2015编写运行和开发的。
1．库、基本表的建立和修改：在SQL-SERVER环境下用CREATE TABLE 建立库以及库中基本表。
2．数据加载： 用手工录入或导入等方法实现基本表中的数据加载。
3．单表查询以及多表查询：在建立的基本表中使用select基本格式和聚集函数；设计合适的视图，实现多表间查询。
4．用SQL SERVER 2012等开发环境设计、实现系统主要功能。
1.4 预期结果和意义
考勤系统能实现职工日考勤记录，记录请假信息，记录出差信息等功能，并最终所有信息归入月统计中去。
本考勤系统建立了一个高效率的、无差错的考勤管理系统，能够有效的帮助企业实现“公正考勤，高效薪资”，使企业的管理水平登上一个新的台阶。
二 需求分析
2.1 功能需求
2.1.1 数据管理
功能是设置和管理基础数据，包括加班、请假类别的定义和班次的定义，在全县范围内可以进行基础数据的添加、删除和修改。
2.1.2考勤管理
包括出勤动作、出勤信息的查询；上级对下级员工的出勤信息的确认；生成考勤统计信息并可以根据指定的条件进行查询。实现从每日出勤到统计全部考勤信息的无纸化操作。为方便数据传递和查阅，要根据需求提供不同时间短的考勤统计信息表。
2.1.3加班管理
对员工的加班时间进行统计，记录开始时间和结束时间，对加班信息实现添加，删除等操作。
2.1.4 请假管理
可以提出请假申请，并完善请假信息，如请假开始时间，请假结束时间，请假的次数进行管理。
2.1.5 出差管理
管理者安排员工出差，对出差时间，次数的管理。

2.2 功能模块图
如图2-1所示，图为功能模块图

2-1 功能模块图

2.3 系统数据流程图
如图2.3所示，图为数据流程图
考勤员
员工
经理审批
请假值班出差记录
上下班时间安排
员工出勤记录
记录出勤时间

2-2 数据流程图
2.4 数据字典
在物理结构中，数据的基本存取单位是存储记录。有了逻辑结构以后，就可以设计存储记录结构，一个存储记录可以与多个逻辑记录相对应。存储记录就包括记录的组成，数据项的类型和长度等。

三 概念结构设计
3.1 局部E-R图
3.1.1 员工信息E-R图
职工信息

职称

年龄
姓名
性别

编号

图3-1

3.1.2 出勤记录 E-R图
下班时间
缺勤记录
上班时间
出勤记录

图3-2
3.1.3 出差记录 E-R图
结束时间
总计天数
开始时间
出差记录

图3-3
3.1.4 加班记录 E-R图

统计时间
开始时间
加班记录

结束时间

图3-4
3.1.5 请假记录 E-R图
结束时间
统计天数
开始时间
请假记录

图3-5
3.2 总 E-R图

图3-6
四 逻辑结构设计
4.1关系模式
职工信息（职工编号，姓名，性别，年龄，职称）
出勤记录（上班打卡时间，下班打卡时间，缺勤记录）
出差记录（出差开始时间，出差结束时间，统计出差时间）
加班信息（加班开始时间，加班结束时间，加班时间统计）
请假信息（请假开始时间，请假结束时间，请假时间统计）

五 数据实施和维护
5.1数据表的创建

图5-1表的建立

5.2数据表的属性

图5-2表的属性
5.2.1出勤资料表

图5-3出勤资料

图5-4员工出勤基本资料表属性

图5-5员工出勤基本资料属性

5.2.2加班资料表

图5-6加班资料表属性

图5-7加班资料表

5.2.3请假资料表

图5-8请假资料表属性

图5-9请假资料表

5.2.4出差资料表

图5-10出差资料表属性

图5-11出差资料表

六 测试
6.1登录模板测试
为了系统的安全，在进入系统之前首先会出现一个登录模块，用户只有在输入正确的用户名和正确的密码之后，才能进入系统。

图6-1登录界面
登录代码的简单说明：
private void button1_Click(object sender, EventArgs e)
{
if (textBox1.Text == "" || textBox2.Text == "")
{
MessageBox.Show("请输入用户名或密码");
}
else
{
string sql = "select '" + textBox1.Text + "' from 登录信息表 where 密码='" + textBox2.Text + "'";
SqlConnection con = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
con.Open();
SqlCommand com = new SqlCommand(sql, con);
SqlDataReader sread = com.ExecuteReader();
try
{
if (sread.Read())
{
Form3 frm2 = new Form3();
frm2.Show();
this.Hide();
}
else
{
MessageBox.Show("登录信息有误");
textBox1.Text = textBox2.Text = "";
}

}
catch
{

}
finally
{
con.Close();//关闭连接
con.Dispose();//释放连接
sread.Close();//释放资源

}
}
}

6.2登录后页面

图6-2 登录后页面
登录进入的主页面主要代码：
private void button1_Click(object sender, EventArgs e)
{
panel1.Controls.Clear();
Form2 form2 = new Form2();
form2.TopLevel = false;
panel1.Controls.Add(form2);
form2.Show();
}

private void button2_Click(object sender, EventArgs e)
{
panel1.Controls.Clear();
Form4 form4 = new Form4();
form4.TopLevel = false;
panel1.Controls.Add(form4);
form4.Show();
}

private void button3_Click(object sender, EventArgs e)
{
panel1.Controls.Clear();
Form5 form4 = new Form5();
form4.TopLevel = false;
panel1.Controls.Add(form4);
form4.Show();
}

private void button4_Click(object sender, EventArgs e)
{
panel1.Controls.Clear();
Form7 form4 = new Form7();
form4.TopLevel = false;
panel1.Controls.Add(form4);
form4.Show();
}

private void button5_Click(object sender, EventArgs e)
{
panel1.Controls.Clear();
Form6 form4 = new Form6();
form4.TopLevel = false;
panel1.Controls.Add(form4);
form4.Show();}

6.3建立上班签到表
private void button1_Click(object sender, EventArgs e)
{
try {
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "select * from 职工信息表 where 职工编号='"+textBox1.Text+"'";
SqlCommand cmd = new SqlCommand(sql, conn);
cmd.ExecuteNonQuery();
SqlDataReader dr = cmd.ExecuteReader();
if (dr.HasRows)
while (dr.Read())
{
tx.Text = dr["职工姓名"].ToString();
}
else
{
MessageBox.Show("查无此人");
}
conn.Close();
}
catch (Exception ex) { MessageBox.Show(ex.Message); }
try
{
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "insert into 出勤信息表(职工编号,职工姓名,上班时间)values('" + textBox1.Text + "','"+tx.Text+"','" + DateTime.Now.ToShortTimeString() + "')";
SqlCommand cmd = new SqlCommand(sql, conn);
int n=cmd.ExecuteNonQuery();
if (n > 0)
{
MessageBox.Show("签到成功，经验值+5");
this.出勤信息表TableAdapter.Fill(this.职工考勤系统DataSet1.出勤信息表);
}
conn.Close();

}
catch { MessageBox.Show("禁止重复签到"); }

图6-3 出勤界面

6.4职工信息表
职工信息表的插入添加还有查询页面 其相关代码：
private void button3_Click(object sender, EventArgs e)
{
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "select * from 职工信息表 where 职工编号='" + textBox6.Text + "'";
SqlCommand cmd = new SqlCommand(sql, conn);
SqlDataReader dre = cmd.ExecuteReader();
if (dre.HasRows)
while (dre.Read())
{
textBox1.Text = dre["职工编号"].ToString();
textBox2.Text = dre["职工姓名"].ToString();
textBox3.Text = dre["性别"].ToString();
textBox4.Text = dre["年龄"].ToString();
textBox5.Text = dre["职称"].ToString();

}
else
{
MessageBox.Show("查无此人");
textBox6.Text = "";

}
this.职工信息表TableAdapter.Fill(this.职工考勤系统DataSet.职工信息表);
conn.Close();
conn.Dispose();

}

private void button4_Click(object sender, EventArgs e)
{
try {
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "update 职工信息表 set 职工姓名='" + textBox2.Text + "',性别='" + textBox3.Text + "',年龄='" + textBox4.Text + "',职称='" + textBox5.Text + "' where 职工编号='" + textBox1.Text + "'";
SqlCommand cmd = new SqlCommand(sql, conn);
cmd.ExecuteNonQuery();
MessageBox.Show("更新成功");
conn.Close();
conn.Dispose();
textBox1.Text = "";
textBox2.Text = "";
textBox3.Text = "";
textBox4.Text = "";
textBox5.Text = "";
textBox6.Text = "";
this.职工信息表TableAdapter.Fill(this.职工考勤系统DataSet.职工信息表);
}
catch (Exception ex)
{
MessageBox.Show(ex.Message);
}

}

图6-4 职工信息表

6.5出差信息系统

图6-5 出差信息系统
其中各按钮代码中总时长代码：
private void button3_Click(object sender, EventArgs e)
{
try
{
SqlConnection connn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
connn.Open();
String sqll = "select * from 出差信息表1 where 职工编号='" + textBox1.Text + "'";
SqlCommand cmdd = new SqlCommand(sqll, connn);
SqlDataReader dr = cmdd.ExecuteReader();
if (dr.HasRows)
while (dr.Read())
{
te.Text = dr["出差开始时间"].ToString();
tx.Text = dr["出差结束时间"].ToString();
}

}
catch (Exception ex) { MessageBox.Show(ex.Message); }
try
{
string hour;
DateTime.TryParse(te.Text, out da1);
DateTime.TryParse(tx.Text, out da2);
tp = da2 - da1;
hour = tp.TotalMinutes.ToString();
SqlConnection con = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
con.Open();
String sql = "update 出差信息表1 set 出差总时间='" +hour.Substring(0,5) + "分钟" + "' where 职工编号='" + textBox1.Text + "'";
SqlCommand com = new SqlCommand(sql, con);
int n = com.ExecuteNonQuery();
if (n > 0)
{
this.出差信息表1TableAdapter.Fill(this.职工考勤系统DataSet3.出差信息表1);
MessageBox.Show("记录完成!");

}
}
catch (Exception ex)
{
MessageBox.Show(ex.Message);
}

}

private void button4_Click(object sender, EventArgs e)
{
try
{
string s;
s = this.dataGridView1.Rows[dataGridView1.CurrentRow.Index].Cells[0].Value.ToString();
long n = Convert.ToInt64(s);
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "delete from 出差信息表1 where 职工编号='" + n + "'";
SqlCommand cmd = new SqlCommand(sql, conn);
cmd.ExecuteNonQuery();
MessageBox.Show("删除成功!");
this.出差信息表1TableAdapter.Fill(this.职工考勤系统DataSet3.出差信息表1);
conn.Close();

}
catch
{
MessageBox.Show("请选择要删除的课程号");
}
}
}
}

6.6加班信息系统

图6-6 加班信息系统
其中删除记录代码：
private void button1_Click(object sender, EventArgs e)
{
try
{
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "select * from 职工信息表 where 职工编号='" + textBox1.Text + "'";
SqlCommand cmd = new SqlCommand(sql, conn);
cmd.ExecuteNonQuery();
SqlDataReader dr = cmd.ExecuteReader();
if (dr.HasRows)
while (dr.Read())
{
tx.Text = dr["职工姓名"].ToString();
}
else
{
MessageBox.Show("查无此人");
}

conn.Close();
}
catch (Exception ex) { MessageBox.Show(ex.Message); }
try
{
SqlConnection conn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial Catalog=职工考勤系统;User Id=sa;Password=147258");
conn.Open();
String sql = "insert into 加班信息表(职工编号,职工姓名,加班开始时间)values('" + textBox1.Text + "','" + tx.Text + "','" + DateTime.Now.ToString()+ "')";
SqlCommand cmd = new SqlCommand(sql, conn);
int n = cmd.ExecuteNonQuery();
if (n > 0)
{
MessageBox.Show("签到成功");
this.加班信息表TableAdapter.Fill(this.职工考勤系统DataSet5.加班信息表);
}
conn.Close();

}
catch { MessageBox.Show("禁止重复签到"); }
}

private void button2_Click(object sender, EventArgs e)
{
try
{

SqlConnection connn = new SqlConnection("Data Source=ZHANGHAO\\SQL2012;Initial
