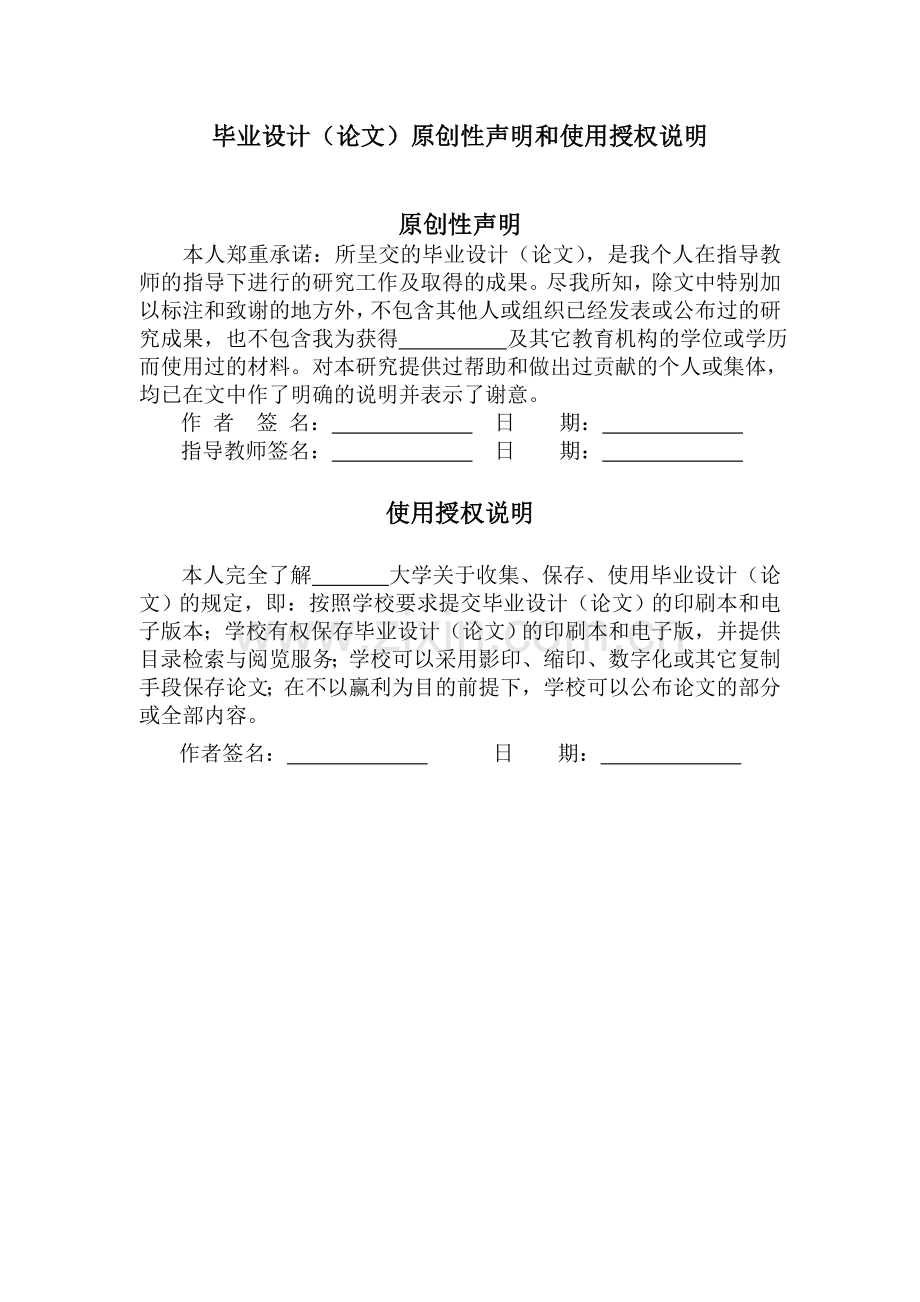

毕业设计（论文）原创性声明和使用授权说明

原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作 者 签 名：　　 　 　　日　 期：　　 　 　　
指导教师签名：　　 　 　　 日　　期：　　 　 　　

使用授权说明

本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：　　 　 　　 日　 期：　　 　 　　

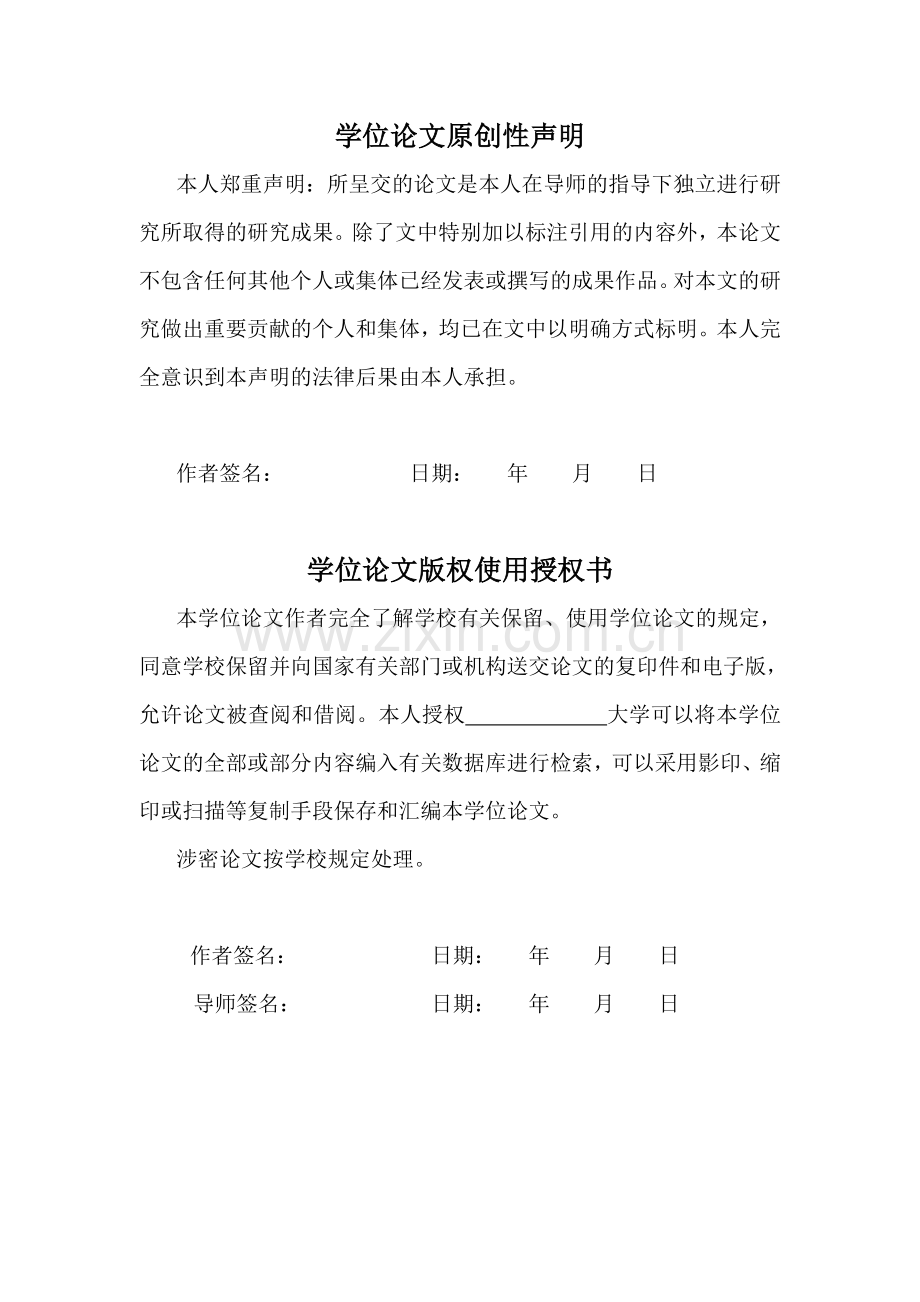

学位论文原创性声明
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。

作者签名： 日期： 年 月 日

学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权　　 　 　大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。

作者签名： 日期： 年 月 日
导师签名： 日期： 年 月 日
注 意 事 项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
7）参考文献
8）致谢
9）附录（对论文支持必要时）
2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：
1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订

指导教师评阅书
指导教师评价：
一、撰写（设计）过程
1、学生在论文（设计）过程中的治学态度、工作精神
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、学生掌握专业知识、技能的扎实程度
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、学生综合运用所学知识和专业技能分析和解决问题的能力
□ 优 □ 良 □ 中 □ 及格 □ 不及格
4、研究方法的科学性；技术线路的可行性；设计方案的合理性
□ 优 □ 良 □ 中 □ 及格 □ 不及格
5、完成毕业论文（设计）期间的出勤情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
三、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格
建议成绩：□ 优 □ 良 □ 中 □ 及格 □ 不及格
（在所选等级前的□内画“√”）
指导教师： （签名） 单位： （盖章）
年 月 日

评阅教师评阅书

评阅教师评价：
一、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格

建议成绩：□ 优 □ 良 □ 中 □ 及格 □ 不及格
（在所选等级前的□内画“√”）
评阅教师： （签名） 单位： （盖章）
年 月 日

教研室（或答辩小组）及教学系意见
教研室（或答辩小组）评价：
一、答辩过程
1、毕业论文（设计）的基本要点和见解的叙述情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、对答辩问题的反应、理解、表达情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、学生答辩过程中的精神状态
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
三、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格

评定成绩：□ 优 □ 良 □ 中 □ 及格 □ 不及格
教研室主任（或答辩小组组长）： （签名）
年 月 日
教学系意见：
系主任： （签名）
年 月 日

摘要

随着现代家庭用火、用电量的增加，家庭火灾发生的频率越来越高。火灾报警器也随之被广泛应用于各种场合。
本课题所研究的无线多功能火灾报警器采用STC89C51为核心控制器，利用气体传感器MQ-2、ADC0809模数转换器、DS18B20温度传感器等实现基本功能。通过这些传感器和芯片，当环境中可燃气体浓度或温度等发生变化时系统会发出相应的灯光报警信号和声音报警信号，以此来实现火灾报警，智能化提示。

关键词：气体传感器MQ-2；火灾报警；单片机；智能控制；DS18B20

Abstract

Along with the modern home with fire, electricity consumption increases, the frequency of home fires is getting higher and higher. Smoke detectors have also been widelyused in various occasions.
Wireless multifunctional fire alarm in the paper uses STC89C51 as the core controller,the realization of the basic functions of the gas sensor MQ-2, ADC0809 converter etc..Through these sensors and chips, when environmental smoke concentration or combustible gas concentration changes the system sends out corresponding light alarm signal and the sound alarm signal, in order to achieve smoke alarm, when the smoke reaches a certain range, the system can also drive the relay, the relay can drive a load, such as a ventilation fan, alarm signal lamp, fire hydrant water tap switchetc.. Implementation of intelligent alarm control.

Key words: MQ-2 gas sensor; fire alarm; MCU; intelligent control；DS18B20

目录
摘要 0
Abstract 1
1 绪论 3
1.1 课题的研究背景 3
1.2 课题的研究目的与意义 4
1.3 火灾报警器的发展与现状 4
1.4课题的研究内容 5
2 火灾报警器的总体方案设计 6
2.1系统的功能要求 6
2.2 系统的技术要求 6
2.3 系统的组成及方案设计 7
3 系统的硬件设计 8
3.1 主控电路 9
3.2 烟雾探测电路的设计 12
3.2.1 MQ-2介绍 12
3.2.2 ADC0809介绍 14
3.3 液晶显示电路设计 15
3.4 声光报警提示电路 17
3.4.1 灯光提示电路 17
3.4.2 声音报警电路 18
3.5 温度采集电路 19
3.5.1 DS18B20概述 19
3.5.2 DS18B20引脚介绍 21
3.5.3 DS18B20的内部结构 21
3.5.4 DS18B20的程序流程图 22
3.6 按键电路 22
4 系统的软件设计 23
4.1 软件介绍 23
4.2 系统程序流程图 26
5火灾报警器的测试结果及结论 27
5.1 调试 27
5.2 结论 27
致谢 29
参考文献 30
源程序 31

1 绪论

1.1 课题的研究背景

火灾作为一种在时空上失去控制的燃烧所引发的灾害，对人类生命财产和社会安全构成了极大的威胁。由此引发的重大安全事故比皆是，所以人类一直也未停止过对它的研究。
火灾早已成为我国常发性和破坏性以及影响力最强的灾害之一。随着经济和城市建设的快速发展，城市高层、地下建筑以及大型综合性建筑日益增多，火灾隐患也大大增加，火灾发生的数量及其造成的损失呈逐年上升趋势。
在过去的很长一段时间，人类不得不进行专题研究火灾过程中爆发，截至目前，已形成一个较为成熟的概念。火灾的发生和发展过程是一个复杂的物理和化学过程，但也与环境很强的相关性。正常情况下，发生火警，伴随着烟雾，温度，光照，信号产生的过程。产生不同的环境和不同的火燃烧成分，烟雾粒度组成，温度分布和光谱的气体成分是不同的，所以火过程中涉及多个物理和化学参数，特点是强大的，一般的骚乱有着本质的不同。基于上述特点，早起的火灾探测技术应运而生，特别是多的火灾探测技术被广泛采用在火灾探测领域，如复合材料的物理参数复合烟气温度探测器，使用不同的带光传感器的复合双波段火焰探测器。
在我国，随着经济的发展和生活水平的提高，工业与民用建设日趋增多，火灾发生的可能性也随之大幅提高。另外，现代建筑物中塑料制品和玻璃的大量应用使火场内外部的求援行为困难重重。现代建筑，尤其是在大型酒店，宾馆，商场，图书馆，博物馆，档案馆和办公楼及其他公共场所，对于火灾报警系统也提出了更高的要求。一旦发生火灾将很难及时救助，势必要给国家和个人带来不可估量的损失。
基于上述情况，火灾自动报警技术便应运而生，火灾自动报警系统是始终警惕火灾报警和输出联动忠实的哨兵火灾信号的有力手段，是一种早期预警。

1.2 课题的研究目的与意义

目的：随着现代家庭用火，用电增加，家庭火灾发生的频率越来越高。家庭火灾，很容易扑灭不及时，有着缺乏消防设备和在场的人战斗惊慌失措逃离缓慢的不利因素，最终导致的生命和财产的重大损失。消防部门的统计数据显示，所有的火灾比例中，家庭火灾占全国火灾的30％。家庭火灾的原因是多方面的，可能把我们的注意力，也可能隐藏在我们没有注意到的地方。
综上所述，许多人因不懂家庭安全常识引起火灾事故，使好端端的幸福家庭眼间毁于一旦,有的导致家破人亡,而且一旦发生居民家庭火灾,处置不当、报警迟缓,是造成人员伤亡的重要因素。所以说,人们应该积极了解家庭火灾的主要起因，还有预防火灾的发生。这就是我们研究声光报警器的目的。
意义：在中国的一些大、中型城市，几乎每一天发生家庭火灾，所以每一个家庭必须始终关注防火。如果能根据你家的实际情况，提前采取简单的防火措施，有些悲剧是完全可以避免的。声音和视觉的报警，对减少火灾损失具有现实意义。
一系列悲剧性的损失，由国家从社会各界意识到，声光报警对火灾的报警的必要性。据调查，在最近的火灾大部分的房子里还没有安装报警器。因此声光报警，对发生火灾预防具有重要意义。

1.3 火灾报警器的发展与现状

近年来，无线火灾报警系统在国外已被开发，并走向实用。起初，无线火灾报警系统不仅是价格贵，还必须连接布线，这是只适合一些特殊的地方，检测设备的一部分。今天，几乎所有的电气装置，可以通过无线遥控改变，可广泛应用于各类建筑和场所。美国松柏公司（ITI）成立于1981年，是美国最大的无线报警系统制造商制造，其产品占90％的无线报警器在北美市场的年销售额已接近一亿美元。该公司生产的无线火灾报警系统还通过了中国的“国家消防电子产品质量监督检验测试中心”的监测，该系统可作为火灾报警系统，但也可作为一个安全的系统，两者的结合，是一个高科技的无线安全系统。
火灾报警系统在中国相对较晚，与发达国家相比， 20世纪70年代末的十年间，中国开始研制生产的火灾报警系统。 20世纪80年代后，国内各大厂商也大多是模仿国外产品，或引进国外技术生产的，没有真正意义上的核心技术，市场刚刚开始发展。真正的火灾报警产品的发展也促进了市场的成熟，政府逐步开放的大门，在同一时间，外国公司开始进入中国的防火市场，带来先进的技术在20世纪90年代。此期间，中国生产的火灾报警产品的企业也得到了快速发展，在一些企业中，技术合作，合资生产，并取得了不菲的成绩，但今天在市场上创造了许多强大的企业，有些技术已接近或赶上国际标准。

1.4课题的研究内容

火灾报警器，主要检测温度和烟雾，再通过单片机控制相应的报警和驱动负载。通过液晶显示当前的烟雾值和温度值，通过按键设定相应的阀值。
该项目主要是为了完成任务，包括：
⑴硬件部分：包括传感器的选择，显示模块的选择，烟雾信号转换电路的设计，报警驱动电路的设计。
（2）软件部分：包括微处理器控制程序的编制和原理图的绘制。
（3）系统的综合调试与分析：在软硬件完成以后，要对系统进行综合的测试与实验，分析系统的可靠性与实用性，调整系统的不足。

2 火灾报警器的总体方案设计

本课题主要是实现烟雾报警和火灾发生时的报警及控制，下面分别对系统功能要求、系统技术要求及系统实现方案总体阐述。

2.1系统的功能要求

本系统的研制主要包括以下几项功能：
(1)火情探测功能：为了提高火灾报警的准确性和及时性，火灾报警系统需要使用各种方法进行火灾探测。在实际使用中，根据不同的防火场所，用户可以选用温度探测法、可燃气体检测法及烟雾探测法等合适的火灾探测方法，来有效的探测火灾；
(2)灯光报警功能：当室内烟雾浓度过大、有火情产生、故障等异常情况发生时，报警器要进行灯光报警。当烟雾超过最大设定值时，可以蜂鸣器报警。

2.2 系统的技术要求

在了解这个系统的工作原理以及功能之后，我们就可以基本确定系统的技术要求。系统采用的单片机处理器成本都比较低，可以满足批量生产和各类工程的需求。对于完整的一个系统而言，为提高市场的竞争力，这个系统应符合体积小、功耗低、数传性能可靠和成本低廉等技术要求。具体指标和参数如下:
(1)体积小：探测器的体积要尽可能的小，这样占用的空间才能减少，使用和更换才会方便；
(2)功耗低：系统可以采用三节5号干电池供电或5v电源供电。
(3)可靠性高:由于不确定的电磁干扰可能存在在系统工作环境中，为了保证系统长时间的可靠工作，以及减少误报次数，所以选择多指示灯，指示不同的状态。

2.3 系统的组成及方案设计

本设计主要由烟雾探测传感器电路、单片机、灯光报警电路、负载驱动电路、控制程序和编解码程序等组成。
系统的组成结构如下：
AD烟雾采集模块
声光报警提示模块
温度采集模块
液晶显示模块
按键模块
晶振电路

单

片

机

复位电路

图2.1

3 系统的硬件设计

总体电路

图3.1

如图3.1所示，上面的图为protel99se所画，下面的图为proteus仿真所画。
实时显示当前的烟雾值和温度值，共有2个报警值（可以通过按键设定），分别是温度的上限和烟雾的上限报警值，当烟雾超过的时候红灯和蜂鸣器声光报警，当温度超过时候黄灯和蜂鸣器声光报警。
3.1 主控电路
STC89C51是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。 具有以下标准功能： 8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位 定时器/计数器，一个6向量2级中断结构，全双工串行口。另外 STC89X51 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35Mhz，6T/12T可选。STC89C51主要功能如表1所示，其DIP封装如图2所示
表1：STC89C51主要功能
主要功能特性
兼容MCS51指令系统
4K可反复擦写Flash ROM
32个双向I/O口
256x8bit内部RAM
3个16位可编程定时/计数器中断
时钟频率0-24MHz
2个串行中断
可编程UART串行通道
2个外部中断源
共6个中断源
2个读写中断口线
3级加密位
低功耗空闲和掉电模式
软件设置睡眠和唤醒功能

STC89C52引脚介绍
① 主电源引脚（2根）
VCC(Pin40)：电源输入，接＋5V电源
GND(Pin20)：接地线
②外接晶振引脚（2根）
XTAL1(Pin19)：片内振荡电路的输入端
XTAL2(Pin20)：片内振荡电路的输出端
③控制引脚（4根）
RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号
PSEN(Pin29)：外部存储器读选通信号
EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
④可编程输入/输出引脚（32根）
STC89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
P0口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7
P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7
P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7
P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7
作频率35Mhz，6T/12T可选。

图3.2 STC89C51 DIP封装图
最小系统包括单片机及其所需的必要的电源、时钟、复位等部件，能使单片机始终处于正常的运行状态。电源、时钟等电路是使单片机能运行的必备条件，可以将最小系统作为应用系统的核心部分，通过对其进行存储器扩展、A/D扩展等，使单片机完成较复杂的功能。
STC89C51是片内有ROM/EPROM的单片机，因此，这种芯片构成的最小系统简单﹑可靠。用STC89C52单片机构成最小应用系统时，只要将单片机接上时钟电路和复位电路即可，结构如图2-3所示，由于集成度的限制，最小应用系统只能用作一些小型的控制单元。

时钟电路
复位电路
STC89C51单片机
I/O口

图3.2单片机最小系统原理框图

(1) 时钟电路
STC89C51单片机的时钟信号通常有两种方式产生：一是内部时钟方式，二是外部时钟方式。内部时钟方式如图2-4所示。在STC89C51单片机内部有一振荡电路，只要在单片机的XTAL1(18)和XTAL2(19)引脚外接石英晶体(简称晶振)，就构成了自激振荡器并在单片机内部产生时钟脉冲信号。图中电容C1和C2的作用是稳定频率和快速起振，电容值在5~30pF，典型值为30pF。晶振CYS的振荡频率范围在1.2~12MHz间选择，典型值为12MHz和6MHz。

图3.4 STC89C51内部时钟电路
(2) 复位电路
当在STC89C51单片机的RST引脚引入高电平并保持2个机器周期时，单片机内部就执行复位操作(若该引脚持续保持高电平，单片机就处于循环复位状态)。
最简单的上电自动复位电路中上电自动复位是通过外部复位电路的电容充放电来实现的。只要Vcc的上升时间不超过1ms,就可以实现自动上电复位。
除了上电复位外，有时还需要按键手动复位。本设计就是用的按键手动复位。按键手动复位有电平方式和脉冲方式两种。其中电平复位是通过RST(9)端与电源Vcc接通而实现的。

图3.5 STC89C51复位电路

（3） STC89C51中断技术概述
中断技术主要用于实时监测与控制，要求单片机能及时地响应中断请求源提出的服务请求，并作出快速响应、及时处理。这是由片内的中断系统来实现的。当中断请求源发出中断请求时，如果中断请求被允许，单片机暂时中止当前正在执行的主程序，转到中断服务处理程序处理中断服务请求。中断服务处理程序处理完中断服务请求后，再回到原来被中止的程序之处（断点），继续执行被中断的主程序。
图2-6为整个中断响应和处理过程。

图3.6 中断响应和处理过程

如果单片机没有中断系统，单片机的大量时间可能会浪费在查询是否有服务请求发生的定时查询操作上。采用中断技术完全消除了单片机在查询方式中的等待现象，大大地提高了单片机的工作效率和实时性。

3.2 烟雾探测电路的设计

图3.7 烟雾探测电路
如图3.7所示，在这个电路中，有两个部分，主要是烟雾传感器检测烟雾，将电压信号给ADC0809，模数转换电路将模拟信号转换成数字信号给单片机，单片机再读取相应的数值和处理。
3.2.1 MQ-2介绍
MQ-2型气体传感器用于以氢气为主要成分的城市煤气、天然气、液化石油的测量，而且它抗干扰能力强，水蒸气、烟等干扰气体对它的影响小。
MQ-2型气敏元件具有以下特点：
(1) 采用烧结半导体所形成的敏感烧结体，具有稳定的R (即器件在纯洁空气中的阻抗)阻值，从而保证了长期工作的稳定性。
(2) 单电源供电，其功耗仅0.7W左右。
(3) 对所测试的气体有极高的灵敏度和信噪比。
MQ-2型气敏元件有两种型号。MQ-2A型适用于天然气、城市煤气、石油液化气、丙丁烷及氢气等;MQ-2型适用于烟雾等减光型有害气体。
器件的灵敏度：S=Ro/Rx为10~30。常见为QM系列的S值仅8左右。Rx为器件在丁烷浓度为0.2%时的阻抗。
电路如右图所示：
器件的主要参数如下:
响应时间：Tr≤10s
恢复时间：Tn≤60s
加热电压：V﹢=5+0.2V
加热功率：:约0.7W
抗干扰能力：丁烷浓度在0.2%时在湿度小于85%RH，在-10℃~+40℃温度下不会引起误报。
工作环境：温度-10℃~+50℃ 湿度≤85%RH
下图是元件外形结构图，基座采用耐高温酚醛塑料压制，引脚为镀镍铜丝，上罩采用双层密纹不锈钢网压制，有较高的强度和防爆能力。

MQK-2型元件外形结构图

MQ-2气敏元件的结构和外形如上图所示, 由微型AL2O3陶瓷管、SnO2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。封装好的气敏元件有６只针状管脚，其中４个用于信号取出，２个用于提供加热电流。

上图是MQ-2型元件典型气体浓度测试特性曲线，在丁烷浓度0.6%以下有极高的灵敏度。

上图是MQ-2型元件通电时间特性曲线。可看出，通电后60~90s，元件即进入稳定待测工作状态。
MQ-2的特点和工作参数如下：
特点：
⑴ 广泛的探测范围
⑵ 高灵敏度／快速响应恢复
⑶ 优异的稳定性／长寿命
⑷ 简单的驱动电路
3.2.2 ADC0809介绍
ADC0809芯片有28条引脚，采用双列直插式封装，如图所示。下面说明各引脚功能。
IN0～IN7：8路模拟量输入端。
2-1～2-8：8位数字量输出端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路
ALE：地址锁存允许信号，输入，高电平有效。
START： A/D转换启动脉冲输入端，输入一个正脉冲（至少100ns宽）使其启动（脉冲上升沿使0809复位，下降沿启动A/D转换）。
EOC： A/D转换结束信号，输出，当A/D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。当A/D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
Vcc：电源，单一+5V。
GND：地。
首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START上升沿将逐次逼近寄存器复位。下降沿启动 A/D转换，之后EOC输出信号变低，指示转换正在进行。直到A/D转换完成，EOC变为高电平，指示A/D转换结束，结果数据已存入锁存器，这个信号可用作中断申请。当OE输入高电平 时，输出三态门打开，转换结果的数字量输出到数据总线上。
转换数据的传送 A/D转换后得到的数据应及时传送给单片机进行处理。数据传送的关键问题是如何确认A/D转换的完成，因为只有确认完成后，才能进行传送。为此可采用下述三种方式。
（1）定时传送方式
对于一种A/D转换器来说，转换时间作为一项技术指标是已知的和固定的。例如ADC0809转换时间为128μs，相当于6MHz的MCS-51单片机共64个机器周期。可据此设计一个延时子程序，A/D转换启动后即调用此子程序，延迟时间一到，转换肯定已 经完成了，接着就可进行数据传送。
（2）查询方式
A/D转换芯片有表明转换完成的状态信号，例如ADC0809的EOC端。因此可以用查询方式，测试EOC的状态，即可确认转换是否完成，并接着进行数据传送。
（3）中断方式
把表明转换完成的状态信号（EOC）作为中断请求信号，以中断方式进行数据传送。
不管使用上述哪种方式，只要一旦确定转换完成，即可通过指令进行数据传送。首先送出口地址并以信号有效时，OE信号即有效，把转换数据送上数据总线，供单片机接受。

3.3 液晶显示电路设计

图3.8 液晶显示电路设计

LCD1602A 是一种工业字符型液晶，能够同时显示16x02 即32个字符。（16列2行）。在日常生活中，我们对液晶显示器并不陌生。液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。发光管和LED数码管比较常用，软硬件都比较简单。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：
由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。因此，液晶显示器画质高且不会闪烁。
液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
（1）引脚说明：
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平
R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
（2）1602LCD的RAM地址映射以及标准字库表
LCD1602液晶模块内部的字符发生存储器已经存储了160个不同的点阵字符图形，这些字符图有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母。
它的读写操作、屏幕和光标的操作都是通过指令编程来实现的（说明：1为高电平，0为低电平）。
指令1：清显示，指令码01H，光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H 。
指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 。S：屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效 。
指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示。 C：控制光标的开与关，高电平表示有光标，低电平表示无光标。 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁 。
指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标 。
指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线。 N：低电平时为单行显示，高电平时双行显示。 F：低电平时显示5X7的点阵字符，高电平时显示5x10的点阵字符 （有些模块是 DL：高电平时为8位总线，低电平时为4位总线）。
指令7：字符发生器RAM地址设置 。
指令8：DDRAM地址设置 。
指令9：读出忙信号和光标地址。 BF为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙，模块就能接收相应的命令或者数据。
指令10：写数据 。
指令11：读数据 。
液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符。
1602 内部显示地址如图3-6所示：

图3-6 1602内部显示地址
例如第二行第一个字符的地址是40H，那么是否直接写入40H 就可以将光标定位在第二行第 一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1，所以实际写入的数据应该是01000000B（40H）[phone]B(80H)=11000000B(C0H) 。在对液晶模块的初始化中要先设置其显示模式，在液晶模块显示字符时光标是自动右移的，无需人工干预。每次输入指令前都要判断液晶模块是否处于忙的状态。1602 液晶模块内部的字符发生存储器（CGROM）已经存储了160个不同的点阵字符图形，如下图所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H 中的点
