第一章 标准件与常见件

教学目的:
1. 理解螺纹的基本知识, 掌握螺纹及其连接的规定画法和注法;
掌握常见螺纹紧固件及其紧固件的连接画法;
2. 掌握直齿圆柱齿轮、 圆锥齿轮及其啮合的规定画法;
3. 学会查阅常见标准件和常见件的相关数据;
4. 了解键、 销、 滚动轴承、 涡轮蜗杆和弹簧的基本知识与规定画法。
学时分配: 8学时( 7理论学时 + 1学时习题评讲)
主要内容:
1. 螺纹的基本知识; ( 2学时)
2. 螺纹紧固件及其连接的比例画法; ( 1.5学时)
3. 键、 销及其连接和滚动轴承; ( 1学时)
4. 齿轮; ( 1.5学时)
5. 弹簧。( 1学时)
重 点: 螺纹连接及其常见紧固件连接的画法。
难 点: 齿轮相关的认知性基础知识
教学方式:
1.多媒体教学、 板书和模型结合演示讲解;
2.实践性指导、 互动。

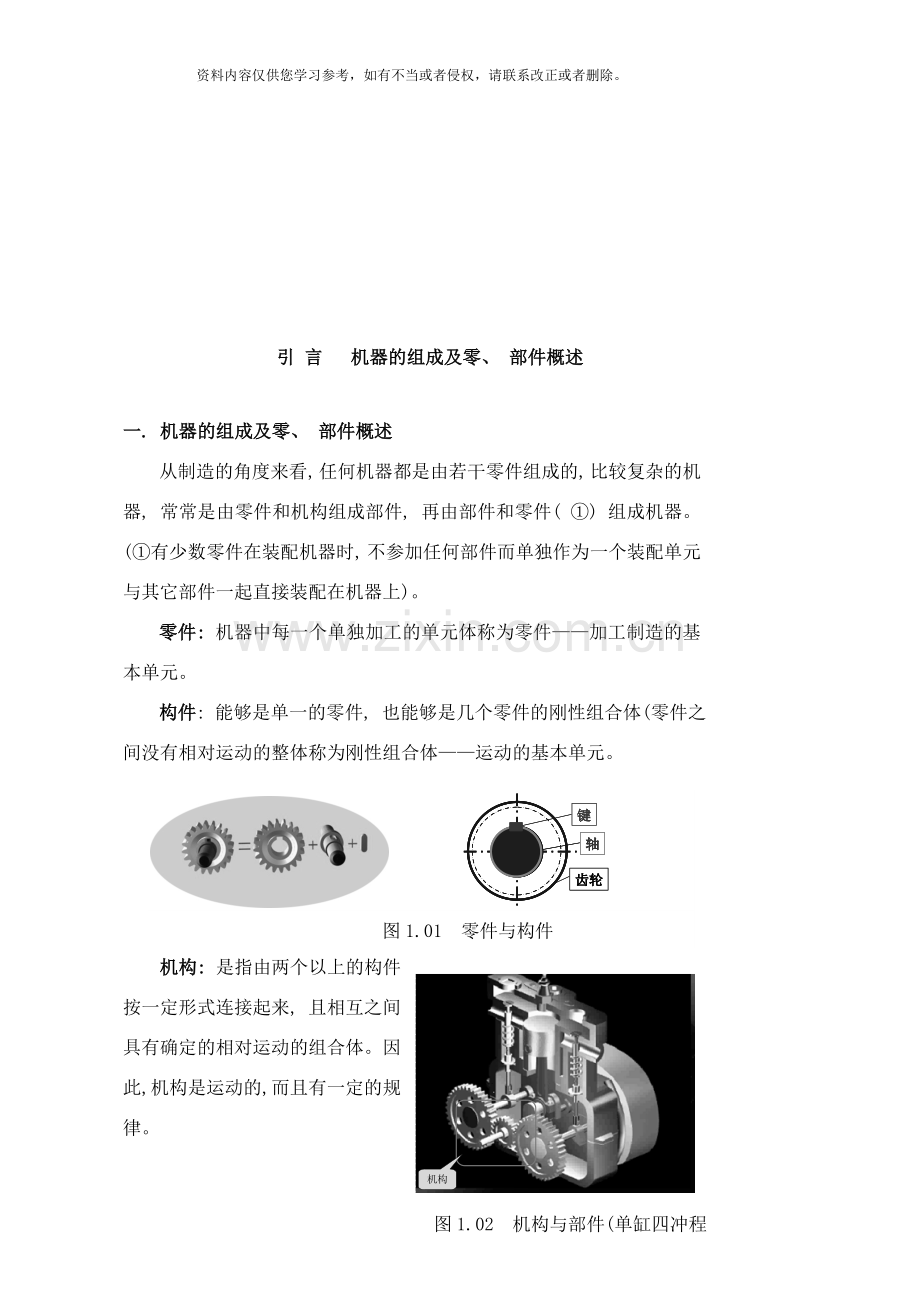

引 言 机器的组成及零、 部件概述

一. 机器的组成及零、 部件概述
从制造的角度来看, 任何机器都是由若干零件组成的, 比较复杂的机器, 常常是由零件和机构组成部件, 再由部件和零件( ①) 组成机器。(①有少数零件在装配机器时, 不参加任何部件而单独作为一个装配单元与其它部件一起直接装配在机器上)。
零件: 机器中每一个单独加工的单元体称为零件——加工制造的基本单元。
构件: 能够是单一的零件, 也能够是几个零件的刚性组合体(零件之间没有相对运动的整体称为刚性组合体——运动的基本单元。

图1.01 零件与构件

图1.02 机构与部件( 单缸四冲程内燃机)

机构: 是指由两个以上的构件按一定形式连接起来, 且相互之间具有确定的相对运动的组合体。因此, 机构是运动的, 而且有一定的规律。
部件: 按功能划分的装配单元称为部件, 每个部件中包含若干零件, 各零件间有确定的相对位置, 可能实现某种相对运动(机构), 也可能相对静止(构件), 它们为完成同一功能而协同工作。
二．标准件和常见件
机器的功能不同, 其组成零件的数量、 种类和形状等均不同。有一些零件被广泛的、 大量的、 频繁用于各种机器之上。为了设计、 制造和使用方便, 它们的相关结构形状、 尺寸和画法等被标准化或部分标准化。设计、 制造和绘图时必须按照GB执行。
标准件:国家标准将其型式、 结构、 材料、 尺寸、 精度及画法等均予以标准化的零件。如螺栓、 双头螺柱、 螺钉、 螺母、 垫圈, 以及键、 销、 轴承等, 由专门厂家进行大批量生产。
常见件:国标对其部分结构及尺寸参数进行了标准化的零件, 如齿轮、 弹簧等。

第一节 螺纹的基本知识 ( 2学时)

【教学内容与设计】
一．螺纹的形成与加工
1.螺纹的形成( 图1.03)
a.螺旋线的形成 b.螺旋体的形成

图1.03 螺旋线与螺旋体的形成 图1.04 外螺纹的加工-车削
2.螺纹的加工
a.外螺纹的加工: 车削( 图1.04) / 板牙( 图1.05) / 模具碾制
b.内螺纹的加工: 车削/ 丝锥( 图1.06)

图1.05 外螺纹的加工- 板牙 图1.06 内螺纹的加工- 车削 / 丝锥
二．螺纹的要素
1.牙型: 用经过螺纹轴线的平面剖开螺纹, 所得剖面形状;
2.大径: 用d (外螺纹) 或D (内螺纹) 表示;
3.小径: 用 d1 或D1 表示;

图1.07 螺纹要素
图1.08 常见螺纹的牙型
4.中径: 用d2或D2 表示;
5.旋向: 分为左旋(LH)和右旋;
6.线数n : 螺纹有单线螺纹和多线螺纹之分;
7.螺距P和导程Ph。

图1.09 线数、 螺距和导程 图1.10 旋向

三. 螺纹的种类
1. 按用途分类

2. 按螺纹要素是否标准分
( 1) 标准螺纹: 牙型、 大径和导程符合国家标准;
( 2) 特殊螺纹: 牙型符合国家标准, 大径和导程不符合国家标准;
( 3) 非标准螺纹: 牙型不符合国家标准( 如方牙/矩形螺纹) 。
四. 螺纹及其连接的规定画法
1．外螺纹的规定画法

图1.11 外螺纹的规定画法-普通螺纹和管螺纹

图1.12 内螺纹的规定画法
2．内螺纹的规定画法
3.螺纹连接的规定画法

图1.13 螺纹连接的规定画法-普通螺纹和管螺纹
4. 螺纹的局部结构
( 1) 钻孔底部与螺纹阶梯孔的画法

图1.14 钻孔底部与螺纹阶梯孔的画法
钻孔深度与螺纹深度分别画出, 钻孔深度比螺纹深度大0.5D,D为螺纹大径。钻头端部锥顶角实际为118°, 可按120°简化作图。
( 2) 螺纹收尾、 肩距、 退刀槽和倒角

图1.15 螺纹收尾 图1.16 退刀槽与端部
螺纹收尾、 肩距、 退刀槽和倒角已经标准化, 具体数据要求需要查表( 教材P408-409) 。加工螺纹时一般现在螺纹终止处加工退刀槽。螺纹收尾在绘图常简化为从螺纹终止线小径画30°斜线到大径, 一般省略不化, 如图1.15; 螺纹端部倒角一般成45°倒角, 以防止螺纹端部的损伤、 便于安装及工作环境的安全性。

图1.17 螺纹孔相交画法 图1.18 圆锥面上螺纹的画法
( 3) 螺纹孔相交的画法和圆锥面上螺纹的画法
( 4) 非标准螺纹的画法
非标准螺纹如图1.19所示(以矩形螺纹为例), 经过局部剖显示牙型, 并经过大径、 小径、 螺距和牙型尺寸的标注来表示。

图1.19 非标准螺纹的画法与标注 图1.20 特殊螺纹的画法与标注

五．螺纹的标注方法
1. 特殊螺纹和非标准螺纹的标注
( 1) 非标准螺纹应标注出大、 小径, 螺距和牙型尺寸。(如图1.19所示)
( 2) 特殊螺纹在其特征代号前加注”特”字, 并标出大径和螺距(如图1.20所示)。
2. 普通螺纹、 梯形螺纹、 锯齿形螺纹的标注
( 1) 完整标注的格式

( 2) 一些规定
① 公称直径为螺纹大径, 尺寸界限均从螺纹大径引出;
② 单线螺纹只标螺距, 多线螺纹导程和螺距均需标出; 普通粗牙螺纹螺距可不标;
③ 旋向为右旋时不标, 左旋需标出LH;
④ 内螺纹公差带代号用大写字母表示, 中径和大径( 顶径) 公差带若相同, 只标注一个;
外螺纹公差带代号用小写字母表示; 中径和小径( 顶径) 公差带若相同, 只标注一个。
⑤ 普通螺纹旋合长度分短( S) 中( N) 长( L) 三种, 其中短旋合与长旋合需标注;
梯形螺纹、 锯齿形螺纹旋合长度分中( N) 长( L) 两种, 其中长旋合需标注。
( 3) 标注示例

图1.21 普通螺纹、 梯形螺纹、 锯齿形螺纹的标注
3. 管螺纹的标注

① 尺寸代号为管子的内通径, 单位为英寸; 标注从螺纹大径画指引线;
② 非螺纹密封的管螺纹有A、 B两种公差等级, 需标注。其它为一种, 不标。
( 1) 标注的格式与规定

图1.22 管螺纹的标注示例

( 2) 标注示例
六．螺纹的测绘

a)拓印法 b) 螺纹规
图1.23 螺纹的测绘方法
1.方法
2.步骤
(1)确定螺纹的线数和旋向
(2)测量螺距( 拓印或用螺纹规)
(3)用游标卡尺测大径
(4)查标准、 定标记

【作业及思考题】
习题集P141-142;

第二节 螺纹紧固件及其连接的比例画法( 1.5学时)

【教学内容与设计】
一．螺纹紧固件的基本形式
1.常见螺纹连接件的种类
常见的螺纹紧固件( 或称连接件) 如图2.01所示, 她们都属于标准件, 一般有专门厂家生产。在设计时, 不需要画出她们的零件图, 外购时只需写出规定标记即可。

图2.01 常见螺纹紧固件

2.螺纹紧固件的标记
( 1) 完整标记

( 2) 简化标记( 设计中一般使用简化标记。)

如: 螺栓 GB/T 5782― -M12×80-10.9-A-O
螺纹规格d=M12、 公称长度l=80mm、 性能等级为10.9级、 产品等级为A、 表面氧化处理的六角头螺。
3. 螺纹紧固件的标记及其画法
画法: 查表法( 图例) 、 比例画法( 零件图)
(1) 螺母
规格尺寸: 螺纹大径; 精度等级: A、 B
规定标记: / 名称 - 标准代号 - 螺纹代号 / 螺母 GB6170-86 M20

图2.02 螺母及其图示 图2.03 螺母的比例画法示意
两种画法步骤相同: 以GB6170-86-M24为例
比例画法: 如图2.03
查表画法步骤:
a. 查表得: (P287页)D=24 e=39.6 m=21.5; b. 从e开始画俯视图正六边形及其内切圆, D开始画内螺纹; c. 投影长对正, 宽相等, 由m开始画主视图, 左视图; d. 俯视图内切圆与30°切线的画法; e.描深。
( 2) 螺栓

图2.04 螺栓及其图示 图2.05 螺栓的比例画法示意
( 3) 双头螺柱

图2.06 双头螺柱及其图示 图2.07 双头螺柱的比例画法示意
( 4) 螺钉
a. 连接螺钉( 图2.08)

图2.08 常见的连接螺钉 图2.09 连接螺钉比例画法
b. 紧定螺钉( 图2.09)

图2.10 紧定螺钉

图2.11 垫片 图2.12 垫片的比例画法
( 5) 垫片

垫圈 GB/T 97.1 12 200-HV( 平) 垫圈 GB/T 93 17( 弹)

gg
二.螺纹紧固件连接的基本类型及其连接画法
基本类型: 螺栓连接、 双头螺柱连接、 螺钉连接。
连接画法: 比例画法( 零件图) 、 简化画法( 装配图)
1．螺栓连接及其比例画法

图2.13 螺栓连接 图2.14螺栓连接的比例画法

2.双头螺柱连接及其比例画法

图2.15 双头螺柱连接 图2.16双头螺柱连接的比例画法

图2.15 连接螺钉比例画法

图2.16 紧定螺钉比例画法
3.螺钉连接及其比例画法
4.螺纹紧固件在装配图中简化画法示例

图 螺纹紧固件在装配图中简化画法示例
【作业及思考题】
1.习题集P143-144;
2.手绘A3大图一张( 习题集P145) 。
图名: 螺纹连接 / 比例1: 1 / 图号: 07

【第一节, 第二节内容习题课】
1. 学时: 1学时;
2. 小作业中出现的典型问题讲解;
3. 以大图为例详细温习制图的基础知识及本章第一节、 第二节内容。

第三节 键、 销及其连接和滚动轴承( 1学时)

【教学内容与设计】
一．键及其连接
1.键的作用
键是用来连接轴及其轴上的传动件( 如齿轮、 带轮等零件) , 主要起传奇扭矩的作用。键的连接如图3.01所示:

图3.01 键连接

图3.02 常见键的种类、 形式和标记

2.常见键的种类、 形式和标记

图3.03 普通平键的三种形式
3.常见键的键槽画法和尺寸标注
常见键的键槽画法和尺寸标注如图3.04所示, 相关尺寸按轴的直径从标准中查出( 教材P392, 附表3-15) 。

( a) 普通平键轴槽的画法 ( b) 半圆键轴槽的画法

( c) 孔槽的画法 图3.04 常见键的键槽画法和尺寸标注
4.常见键连接装配图的画法
( a) 普通平键的装配联接图
( b) 半圆键、 勾头楔键装配联接图
图3.05 常见键连接装配图的画法

5.花键
( 1) 花键的作用

图3.06 花键的结构- 内外花键 图3.07 花键的参数
花键是把键直接做在轴上和轮孔上, 与她们形成一整体。花键具有传递扭矩大、 连接强度高、 工作可靠、 同轴度与导向性好等特性, 广泛应用于机床、 汽车等变速箱中。花键齿形有矩形、 三角形、 渐开线形等形式, 其中矩形较为常见。花键的结构如图3.06所示。
( 2) 花键的参数和标记
花键参数为大径D、 小径d、 键( 槽) 宽B如图3.07所示。标记为Z (键数)-d x D x B , 在零件图中d 、 D 、 B后均加公差带代号, 在装配图中注配合尺寸。
例: 内花键: 6×23H7×26H10×6H11 GB1144-
外花键: 6×23f7×26a11×6d10 GB1144-
图3.08 外花键画法
图3.09 内花键画法
图3.10 花键连接画法

( 3) 花键的画法
二．销及其连接
1．销的作用——连接和固定(防松)零件, 装配时起定位作用。

( a) 定位 ( b) 连接
图3.11 销的作用
注意: 零件上的销孔是在装配时一起加工出来的( 钻头钻孔或铰刀铰孔) , 须在零件图上标注”装配时配作”或”与X件配作”。

图3.12 常见销的形式和规定标记
2. 常见销的形式和规定标记
3. 销的连接画法

( a) 圆锥销连接画法 ( b) 圆柱销连接画法 ( c) 开口销连接画法
图3.13 销的连接画法
三．滚动轴承
轴承的作用是支持机器转动( 或摆动) , 并承受其载荷。根据轴承摩擦类型不同轴承可分为滚动轴承和滑动轴承两大类。常见的滚动轴承已经标准化, 设计时经过手册资料选定类型和尺寸。
1.滚动轴承的结构与种类

(a) (b) (c)
图3.14 轴承的结构 图3.15 轴承的种类

[ 1.内圈 2.外圈 3.滚动体( 有球形、 圆柱、 锥台、 滚针、 鼓形等) 4.保持架 ]
(a) 向心轴承 /只受径向力,如深沟球轴承
(c) 径向推力轴承 / 可同时承受径向力和轴向力, 如圆锥滚子轴承
(b) 推力轴承 /只受轴向力, 如推力球轴承
2.常见滚动轴承的类型和代号
滚动轴承代号: 滚动轴承 + 类型 + 尺寸系列 + 内径代号 + 国家标准代号
例如, 滚动轴承 30307 GB/T 276—1994, 3表示轴承类型为圆锥滚子轴承; 03表示轴承尺寸系列; 07表示内径代号(d=7×5=35)。滚动轴承的类型见教材P233表9-14, 尺寸系列和内径代号见教材P234表9-15与表9-16。
3.常见滚动轴承的画法
( 1) 主要画法
通用画法——在剖视图中, 不需要确切的表示滚动轴承的外形轮廓, 载荷属性, 结构特征时采用的画法, 具体如图3.16。
特征画法——在剖视图中, 需要较形象的表示滚动轴承的结构特征, 采用在线框内画出其结构要素符号的方法, 具体如图3.16。
规定画法——既能真实、 形象的表示轴承的结构、 形状, 又简化了对轴承中各零件尺寸数值的查找。必要时采用的画法, 具体如图3.16。
(2) 基本规定
a.滚动轴承为标准件, 不需要画出零件图。装配图中一般采用简化画法( 通用画法和特征画法) 和规定画法。
b.三种画法中的各种符号、 矩形线框和轮廓线均用粗实线绘制; 图样与其所属图样同一比例。
c.简化画法不画剖面线; 规定画法滚动体不画剖面线, 内外圈和轴承附带的其它零附件按剖视绘制, 剖面线前两者形同, 后者与前两者明显不同。
( 3) 各种画法示意

a. 深沟球轴承
b. 圆锥滚子轴承
c. 推力球轴承
图3.16 常见滚动轴承的画法
主要参数: 内外径Dd、 宽度B、 A=(D-d)/2、 T

【作业及思考题】 1.习题集P146;
第四节 齿轮( 1.5学时)

图4.01齿轮的结构
【教学内容与设计】
一．概述
齿轮在机械中用于传递运动和动力、 改变转速及转动方向, 是应用最广泛的常见件 。
1.常见的齿轮传动和结构如图4.01、 4.02所示:

a) 圆柱直齿轮 b) 圆锥直齿轮 c) 螺旋圆柱齿轮 d) 蜗杆蜗轮

e)齿轮与齿条 f) 内齿轮 g) 圆柱斜齿轮和人字齿轮
图4.02常见的齿轮传动
2.齿轮的种类
( 1) 按齿轮轮廓曲线来分: 渐开线( 机械) , 摆线和圆弧( 手表等) 。
( 2) 按齿轮传动情况来分:
圆柱齿轮传动( 图4.02 a, ,f, g) —— 两平行轴的传动;
圆锥齿轮传动( 图4.02 b) —— 两相交轴的传动;
蜗杆蜗轮、 螺旋圆柱齿轮传动( 图4.02 d ,c) —— 两交叉轴的传动;
齿轮与齿条( e图4.02) —— 改变运动方式的传动( 螺旋运动变直线运动) 。
( 3) 按齿轮的齿形来分: 直齿、 斜齿、 人字齿、 螺旋齿。
二．圆柱齿轮
1.直齿圆柱齿轮各部名称及代号
( 1) 轮齿和齿槽: 齿厚 s 、 槽宽 e、 齿距 p —— p = s + e ;
( 2) 齿顶圆da、 齿根圆df、 分度圆 d、 节圆 d’—— 圆柱齿轮d = d’;
( 3) 齿顶高ha, 齿根高hf, 齿高 h ——h = ha + hf ;
( 4) 齿形角(压力角、 啮合角)α—— 标准压力角为20°, 齿宽b, 中心距a 。

图4.03 直齿圆柱齿轮各部名称及代号
2.直齿圆柱齿轮的基本参数及各部尺寸参数
(1) 模数m
分度圆周长 = πd = zp , 则 d =( p/π) z
齿距p除以圆周率π所得的商, 称为齿轮的模数, 用符号”m”表示, 即m = p/π即d = mz 或m = d/z。为设计和制造方便, 模数已经标准化, 其标准值如下表4.01所示。

表4.01 标准模数

表4.02 直齿圆柱齿轮轮齿的各部分尺寸关系
(2) 直齿圆柱齿轮轮齿的各部分尺寸关系

图4.04 单个圆柱齿轮的画法

图4.05 圆柱齿轮啮合的画法
3.直齿圆柱齿轮的画法

图4.06 直齿轮的零件图
4. 直齿轮的测绘及其零件图
例: 有一直齿圆柱齿轮, 经过测量得知da=244.4, 齿数z=96, 试绘制齿轮零件图。
解:①计算并取标准模数:
m=da/( z+2) =2.49 ;
②计算轮齿的各个尺寸
ha=m=2.5
hf=1.25m=3.125
h=ha+hf =5.625,
d=mz=2.5×96=240,
da=m( z+2) =245, df=m( z–2.5) =233.75
③ 测量和确定齿轮其它部分的尺寸。
④ 绘制齿轮零件图。

图4.07 直齿圆锥齿轮各部名称及代号
三．直齿圆锥齿轮
1.直齿圆锥齿轮各部名称及代号
( 1) 标准模数, 齿宽B;
( 2) 分度圆;
( 3) 分锥, 顶锥, 根锥, 背锥;
( 4) 分锥角, 顶锥角, 根锥角;
( 5) 齿顶高, 齿根高, 齿高;
图4.08单个画法
图4.09啮合画法
图4.10 零件图

2.直齿圆锥齿轮的画法与零件图
( 1) 单个画法; ( 2) 啮合画法; ( 3) 零件图。
四．涡轮蜗杆

图4.10 涡轮蜗杆传动及其主要参数
1.涡轮蜗杆传动及其主要参数
2.涡轮蜗杆规定画法

图4.11 涡轮蜗杆规定画法

【作业及思考题】
1.习题集P147; 2.手绘A3大图一张( 习题集P148) 。
第五节 弹簧( 1学时)

【教学内容与设计】
一．弹簧的用途和类型
1. 弹簧的类型
( 1) 按外形分: 螺旋弹簧( 圆柱和圆锥螺旋弹簧) 、 板弹簧、 盘簧、 碟形弹簧等;
( 2) 按受力方向不同分: 压缩弹簧、 拉伸弹簧、 扭转弹簧。
常见的弹簧如图4.12所示:

图4.12 常见的弹簧
2. 弹簧的作用
弹簧是现代工业中常见的一种弹性零件, 其工作特点是: 在外力作用下产生弹性变形, 并吸收一定的能量, 当外力去除后又能迅速恢复原来的形状, 并释放所吸收的能量。在工业中弹簧主要在以下几个方面应用:
( 1) 缓冲、 吸振和减震: 如车辆用弹簧盒缓冲器中的弹簧; ——板簧、 碟形弹簧
( 2) 控制运动: 如利用弹簧的变形使运动零件与其它零件保持应有的接触, 如夹紧、 凸轮机构、 离合器及阀体中的弹簧;
( 3) 储能: 钟表和仪表中的弹簧( 发条和游丝) ; ——盘簧( 扭转)
( 4) 测力: 如测力器和弹簧秤中的弹簧。
二．圆柱螺旋压缩弹簧的参数与规定画法
螺旋弹簧是由弹簧钢丝按螺旋线卷绕而成, 制造方便、 应用较广。
1.参数( 如图4.13)
( 1) 弹簧外径D、 弹簧内径D2、 弹簧中径D1、 簧丝直径d ;
D2 = (D+D1)/2 = D1 + d = D – d
( 2) 节距t 、 自由高度H0 、 簧丝展开长度L ;
( 3) 有效圈数n、 支承圈数n2、 总圈数n1 ; n1 = n + n2
2.普通圆柱螺旋压缩弹簧的标记
弹簧的标记由名称、 端部型式(A、 B)、 尺寸( d ×D2×H0) 、 精度( 2注3不注) 、 旋向( 左标右省) 、 标准编号、 材料牌号和表面处理组成。
例: YB 30×150×320 GB/T 2089--1994的含义
YB型弹簧, 簧丝直径30,弹簧内径150,自由高度320, 精度3级, 右旋
3.规定画法
( 1) 弹簧平行于轴线投影面得视图中, 各圈的投影轮廓线应画成直线;
( 2) 图上弹簧均按右旋绘制, 左旋加注”左”;
( 3) 弹簧有效圈数在四圈以上时, 中间省略不画, 用点画线连接;

图4.13 普通圆柱螺旋压缩弹簧的规定画法
( 4) 装配图中被弹簧遮住的轮廓不画出, 其可见部分应从弹簧的外轮廓线或簧丝的中心线画出。
4.画法步骤
( 1) 算出自由高度H0, 弹簧中径D1,画出点画线;
( 2) 画出支承部分, 按簧丝直径d画;
( 3) 画出有效圈数部分, 按节距t画;
( 4) 按旋向作出相应圆的公切线。
以下为画法示意, 以支承圈数=2.5为例:

图4.14 圆柱螺旋压缩弹簧规定画法步骤

图4.15 圆柱螺旋压缩弹簧在装配图中的画法
5.装配图中的画法
三．其它各种弹簧的画法

图4.14 其它各种弹簧的画法
【作业及思考题】
1.练习教材P242图9-73;
