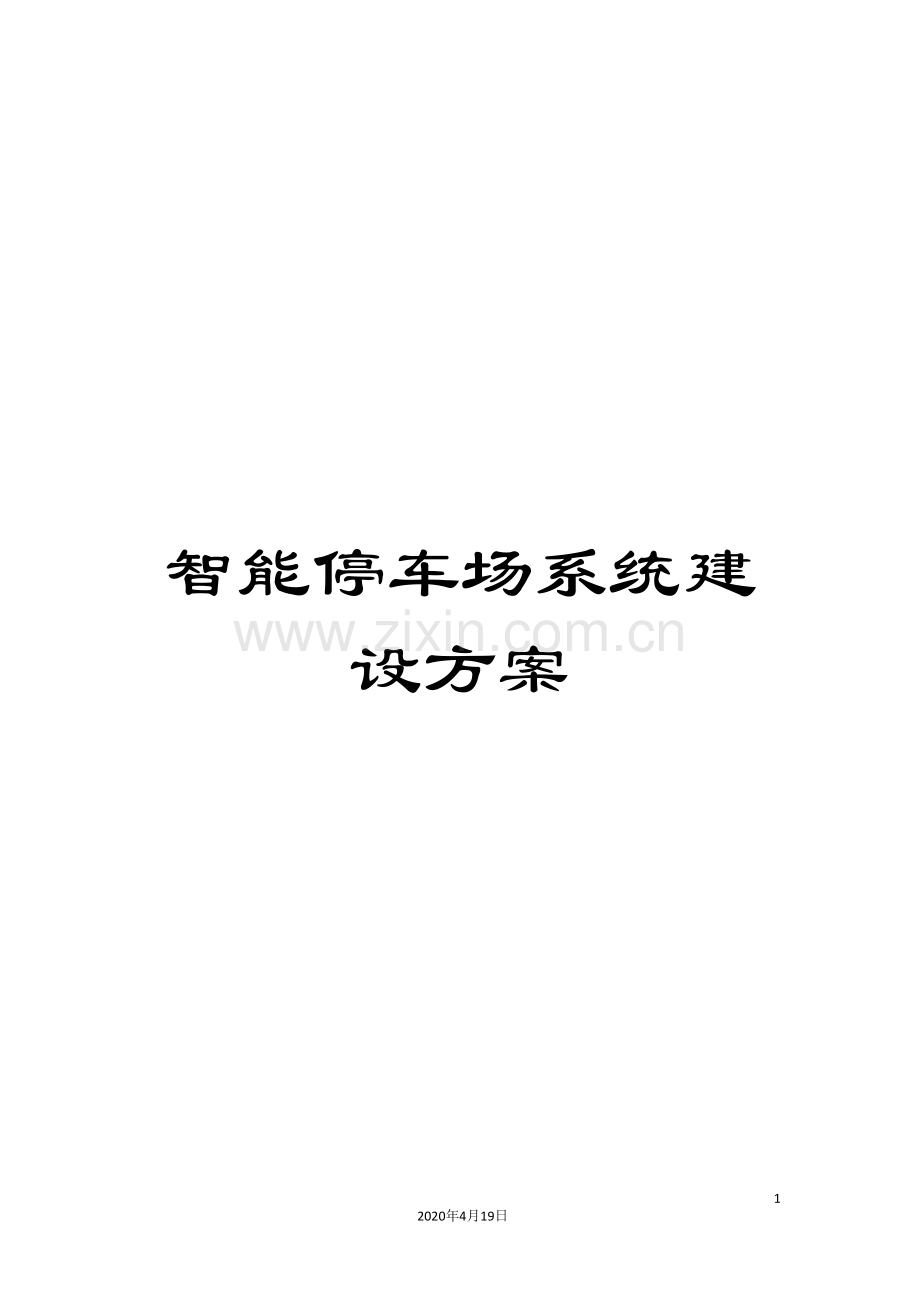

智能停车场系统建设方案

30
2020年4月19日
文档仅供参考

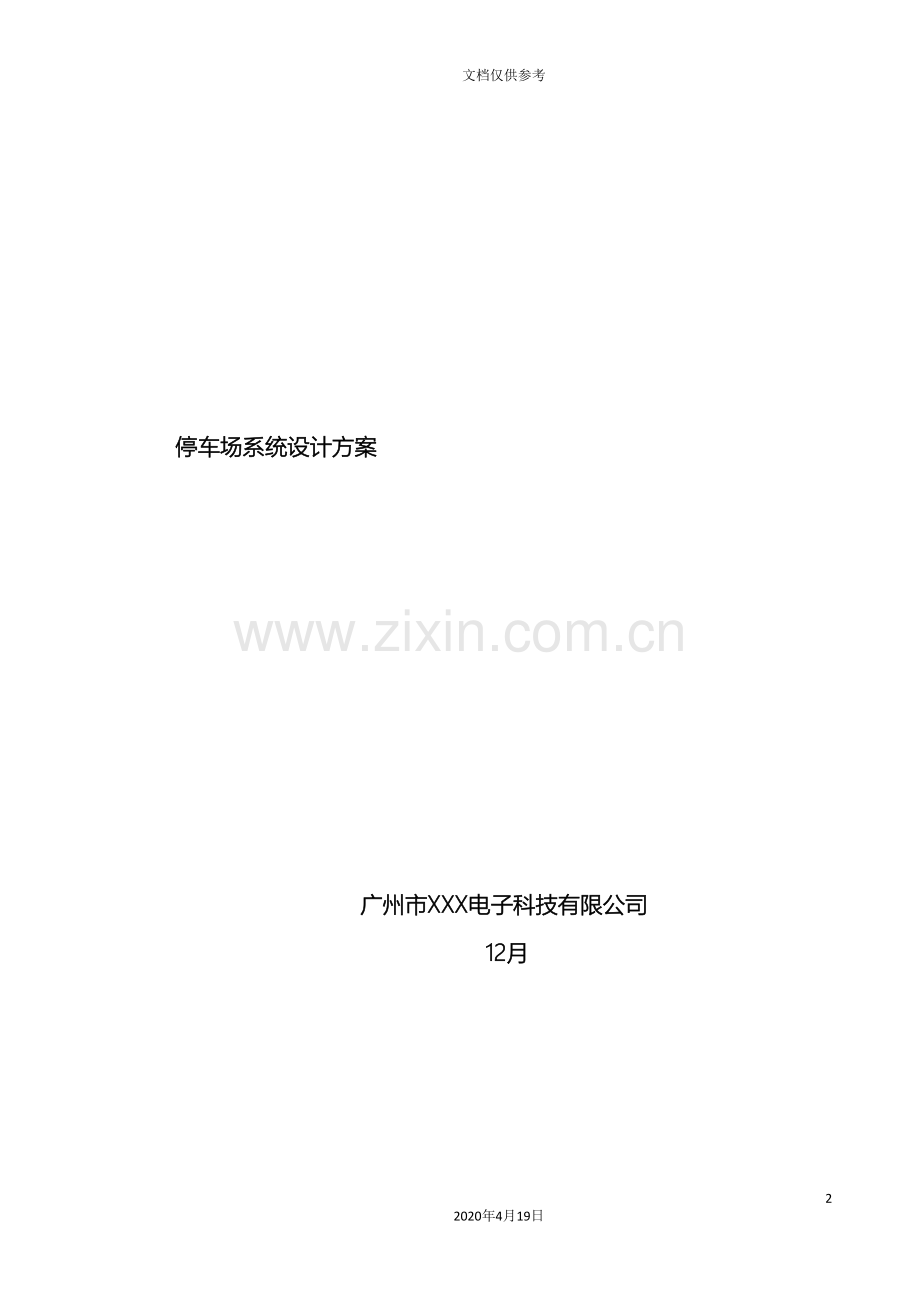

停车场系统设计方案

广州市XXX电子科技有限公司
12月
第1章 系统综述
第1节 智能停车场管理系统
智能停车场管理系统采用先进的IC卡代替传统的手工抄写入场凭条，在入场、出场时分别记录时间，以计算机软件实现停车自动计费的系统，并引入了财务处理、车辆防盗等多种功能，将停车场工作的各个方面纳入计算机的管理之下。它是计算机软硬件、自动控制、车辆检测等技术的完美结合，也是多种先进技术很好的应用平台。示意图如下：

“科技是现代管理的工具”，智能停车场管理系统的出现，很好地解决了传统停车场管理的弊端，主要表现在：
1、 杜绝收费作弊
传统的停车场管理所存在的问题一直是难以解决的，特别是收费过程中一些无法避免的漏洞，给停车场管理部门造成很大的损失。在新型的智能停车管理系统中，由于计费是由计算机管理的，进场时间、出场时间、车辆牌号、手工放行等都被记录下来，这样，杜绝了收费人员的作弊可能。
2、 提高人员效率
语音提示、LED信息显示、刷卡后放行等技术，使停车场的入口能够实现无人管理；便可大大减少工作人员的负担，促进停车场工作的效率。智能停车场管理系统带有财务管理功能。
3、 提高通行效率
智能停车场系统使用手段提高进出场通道通行的效率，如高速智能电动道闸、高峰时段应急模式、劲距离感应式IC卡、控制票箱等，最大限度地保证停车场通道的车辆“多而不杂，快而不乱”。
高效的智能管理带来物业整体素质的提高，也提升了物业管理企业的形象，这是对智能停车场作用的最好说明。
第2节 设计原则
1、 可行性
系统要保证技术上的可行性、经济上的可能性。
2、 实用性
系统建设应始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则。
3、 经济性
智能化系统的建设，影响着发展商的投资成本及回报，还应考虑住户和物业管理公司的经济负担，因此方案设计和器材选用应考虑其经济性、合理性、实用性及投资效果，选用适宜方案及质优、价宜、合适的设备器材。
4、 先进性和成熟性
系统设计既要采用先进的概念、技术、方法，又要注意结构、设备、工具的相对成熟性。因此，不但要求设计严密、布局合理，能与新技术、新产品接触，而且所选择的设备应在系统实施若干年后，还能保持其功能完善、齐全、不至于落后。
5、 开放性和标准性
为保证各供应商产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际、国内标准和工业标准执行。
6、 可靠性和稳定性
智能化项目的建设直接影响着用户的生产、生活，关系着发展商的声誉，因此在考虑技术先进性和开放性的同时，还应在系统结构、技术措施、设备性能、系统管理、厂商技术支持、日常保养及维修能力等方面给予重视，确保系统运行的可靠性和稳定性。
7、 安全性
随着科学技术的高速发展和社会进步，各种违法犯罪分子的作案手段也不断更新，如果不采取有效措施，系统本身的安全将会受到损害。因此，对系统安全的考虑，应当足够重视，必须采取多种手段防止各种形式与途径的非法破坏。
8、 整体性
系统的整体性，涉及到方方面面，智能化系统工程必须对这些因素统筹考虑，以构成一个统一的有机的周全完善系统。
9、 可扩展性
系统应考虑今后发展的需要，因而必须具有在系统产品系列、容量与处理能力等方面的扩展和换代的可能，这样的扩展不但保护了原有的投资，而且具有较高的综合性能价格比。
10、 规范性
智能化项目是一个先进的综合性系统工程，各种工程项目都各有特点。因此在系统设计时本公司就注意到运用各方面的标准与规范，而且遵守该规范各项技术规定，做好系统的标准化设计和管理工作。
第3节 设计依据
1、 《智能建筑设计标准》( DBJ08—47—95 )
2、 《民用建筑电气设计规范》( JGJ/T16—92 )
3、 《商用建筑线缆标准》( ETA/TIA—568A )
4、 《中国电气装置安装工程施工及验收规范》( GBJ232—90—92 )
5、 《中国高层民用建筑设计规范》( GBJ45—90—92 )
第4节 设计说明
第2章 系统设计
第1节 系统原理
在大中型小区内实施智能停车场管理系统，其作用是显而易见的，一个成功的智能停车场管理系统应具有如下特征：
1、 功能完整
一个完整的智能停车场系统应该具有自动发卡、自动放行、图像对比、语音提示、LED信息显示等多个功能，才能够发挥它的全部作用。
2、 使用方便
如何尽快地使停车场工作人员、驾驶员知悉使用方法？因为复杂难用的系统会增加使用者的反感，增加使用成本，而且停车场的出入口也不能要求人们必须经过培训后才能使用。由此看来，智能停车场的使用方便，这是必须要做到的。
3、 反应迅速
新型的停车场管理系统的使用，应当能够提高工作效率，其数据的传输、道闸的起落（铁门的开关）等都应迅速（在不损坏车辆的情况下）。在出入口拥挤的停车场，系统的反应速度更是关键。
4、 安全可靠
绝大多数停车场的出入口都是露天的，曝晒、雨淋、腐蚀、灰尘等都会对各种设备的使用造成影响。如何应付恶劣的环境，保障产品的性能，是开发设计、生产装配、施工安装等技术人员都必须考虑的问题。
5、 易于扩展
系统必须遵循开放的标准，以便于扩展。
智能停车场管理系统是经过使用先进的感应式智能IC卡代替老式的出入场凭条方式，使过去随意性较强的人工方式，改变为规范、合理的管理。智能停车场管理系统的运行流程如下：
车辆进场时，如果是固定停车用户，由驾驶员刷卡（近距离IC卡）开门，还应显示其车牌号码等；
第2节 系统结构

本系统采用BSG品牌的BSG-TC05-C型系统，是BSG智能社区“一卡通”系统的重要组成部分，它所提出的要求是：安全、方便、迅速。在停车场管理系统的应用中，就要求使用安全性高（不易被盗用或复制而用于非法目的）、读写速度快（在IC卡读写器前挥过即可完成读写）、满足月租车近距离感应读卡（否则可能会造成驾驶员使用时的不适，或是对其驾驶技术的考验）。
车辆检测系统
这是一个关键的系统，位于出、入口通道内，用于检测车辆是否在感应范围内。当车辆经过出口或入口时，车辆检测系统立即触发停车场收费管理系统运行。这一系统也应用在道闸与铁门（甲方要求）上，使铁门在关闭时，不会损坏车辆。
车辆检测系统一般安装在停车场的出、入口处，必须有很高的可靠性，不应受气候、温度、噪声的影响，不应对行人或其它无关物体产生反应，否则，容易产生漏报、误报等的失误。
车辆检测系统的反应必须十分迅速，否则，会对停车场出入口运作的效率产生影响，特别是位于铁门旁的车辆检测系统，直接关系着车辆通行的安全。
语音提示系统
系统的语音功能用于提示用户操作，该功能可关闭。
数据库与软件系统
各工作站使用Windows Professional操作系统，安装停车场管理软件客户端，数据库使用微软SQL Server ，由于C/S结构的数据库不能脱离网络运行，该系统使用了数据库服务器与各工作站的本地数据库相结合的方式。
网络系统
网络（RS485、双绞线）在智能停车场管理系统中的应用，使其具有更高的灵活性，实现按需配置，主要表现在：
出、入口的数量不受限制；
各点的距离不受限制；
可配置财务端和管理端。
防雷系统
系统的防雷措施是必不可少的，强烈的雷电可能会击中埋设在地下的线路，造成设备的损坏。因此架设接地、合理地布线、使用防雷设备，对于保护系统的正常运行，都是非常重要的。
后备、辅助系统
在出现断电等意外时，后备系统能够保护系统（如计算机、控制器等），并使系统在一段时间内，主要功能能够继续使用，直到恢复正常。

第3章 设备选型
第1节 选型原则
系统的设备选用，着重考虑：必须满足设计，关于功能的要求，质量必须稳定可靠，并考虑性能价格比。
第2节 系统设备
入口控制主机

Ø 规格：540×328×1410mm
Ø 工作电压：220V±15%/50Hz
Ø 工作环境温度：－25℃～＋85℃
Ø 相对湿度：10%～95%
Ø 支持卡片：IC卡
Ø 通讯接口：RS485/RS422
Ø 感应时间：≤0.1秒
Ø 外壳使用坚固耐用的材料制成，能够在恶劣的环境下长期使用；
Ø 显示屏为LED显示，信息准确清楚；
Ø 具有语音提示功能，引导车主正确操作；
Ø 具有语音对讲功能，方便操作员与车主进行远距离沟通。
车辆检测器
VD108车辆检测模块，日本Panasonic系列车辆检测器，采用SMD技术并内置单处理器芯片，其功能可超过标称较高规格的同类产品，广泛应用于停车场及各类门的控制；触发读卡机与发卡机；大门/电动门关闭检测；生成车辆计数脉冲；车辆出入管理控制、工业控制等环境。外形虽小，但性能优越，运行可靠。
结构紧凑，使用方便。
输出方式：TTL电平。
感应式智能IC卡
使用IC卡，其特点如下：
Ø 感应式
该系统使用的IC卡可达5-10cm以上。
Ø 可靠性高
感应式IC卡与读写设备之间无机械接触，避免了由于接触读写而产生的各种故障；卡片表面无裸露的芯片，无芯片脱落、静电击穿、弯曲损坏等问题。
Ø 使用寿命长
能够重复写次数为100000次，读操作次数无限；
Ø 操作方便、快捷
该IC卡的读写没有方向性，无需插拔，大大提高每次使用的速度；操作时的能源供应采用无源方式，非接触操作；
Ø 防冲突机制
具有防冲突机制，能防止停车卡之间出现数据干扰（如多张停车卡同时位于读卡器的感应范围内）。因此，读写器能够“同时”处理多张IC卡的数据，提高了应用的并行性；
Ø 加密性能好
具有不可更改的全球的芯片唯一序列号；与读写器之间采用双向验证机制，在数据处理前要与读写器进行三次相互认证，而且在通讯过程中所有的数据都采用3DES级加密。
台式IC卡感应器

Ø 规格：190×135×60mm
Ø 传输频率：125KHz
Ø 感应卡：IC
Ø 感应距离：5～10cm
Ø 输出格式： RS-485/WG-26
Ø 温度：－25℃～＋60℃
Ø 湿度：10%-90%
Ø 工作电源：DC5～15V/0.3A
通讯转换器

是TCP/IP到RS422/485的隔离型转换器，能够实现TCP/IP设备到RS422/485系统的连接。其内部静态隔离电压为2500V，通信速率可达38400bps，经过电缆插在计算机网络适配器上使用。
自动铁门
根据用户要求选用。
服务器
管理软件
Ø 先进的数据库模式
工作站采用远程数据库与本地数据库相结合的模式。
与其它产品单纯的C/S架构不同，在此架构下，工作站必须依赖数据库而工作，如果网络中断，则系统全部瘫痪，甚至无法登录。
BSG-TC05-C型智能停车场管理系统采用的方式，是将信息分布保存，如车辆图片保存于本地硬盘，刷卡时的信息保存于单片机（单片机可存储10000条信息）和IC卡内，等等。如果网络意外中断，系统自动进入本地数据库模式，操作员仍能够登录，主要功能仍能够正常使用。

电动道闸
型号： BSG-TC08
产品名称： 不锈钢道闸
技术参数：
外形尺寸：　　　　　　直径370x1126mm
闸杆最大长度及材质：　L小于或等于3.5铝质椭圆杆
闸杆中心高度：　　　　954mm
闸杆升、降时间：　　　1.5-2.5秒可调
工作电压：　　　　　　AC220+(-)10% 50Hz
功率：　　　　　　　　250w
平均无故障次数：　　　大于或小于300万次
使用环境温度：　　　　常规型-15度--+60度 低温型：-40度--+60度
功能介绍：
机箱外观精美，坚固防水，可适用于各种户内外环境使用
采用进口原装驱动机构，系统运行灵敏可靠
采用变频调速技术，升降时间可在1.5-2.5秒平滑调整
采用多种保护装置，有力地保障了系统的安全运行
具有防撞快速脱杆保护机构，可有效防止冲关时对闸机所造成的损坏
具有故障检测与报警显示功能，可随时将系统状态与系统故障显示出来

Ø 系统配置方便
根据不同停车场不同的硬件资源，可对系统进行设定。如灵活选择出/入口数量、设备配置（出/入口管理机数量的设置等）、分配接入的端口（如COM1与COM2等）。
Ø 软硬件一体化
软件自动侦测当前的网络、硬件情况，当发生联机、脱机等变化时，会自动调整运行，并给出警告，以便工作人员及时处理。
Ø 系统高度数据容错能力和免维护功能
在脱机，联机的任一状态下，系统运行中具有快速的数据完整性自我恢复、自我容错能力，防止由资源环境造成的系统故障发生。
Ø 系统实现多任务管理
系统的各种并发监控管理功能，实现分离式，多线程管理。
Ø 冲突数据缓冲功能
并发事件（如双出口同时车到刷卡）产生的数据可缓冲，依次准确处理。
Ø 丰富的选项设定
用户有较大的灵活性：灵活的收费标准设定、特殊车辆（军、警、特、政府车辆）的优惠折扣率设定或修改，当月租卡接近到期，或储值卡金额较低时，系统会提醒用户及时处理，具体数值由管理员设定或修改、车位显示屏与票箱显示屏的文字，显示内容、显示形式（移动还是跳变）设定等。
Ø 分级操作员制
软件系统分操作员级、主管级二个不同级别。不同级别对应着进入软件系统的不同密码，故软件系统具有良好的保密性与可靠性。不同等级的操作员进入软件系统后，能实现不同的功能。操作员级的用户只能实现基本功能；主管级的用户能实现包括操作员在内的任何功能，并可修改全部操作人员密码。
Ø 月租卡管理
车主购买月租卡，按预先设定的收费标准计算应收金额，并确定有效期限（可精确到分、秒），在确认的时限内可随意进出车场，否则不能进入车场，月租卡资料包括卡号、车号、金额、有效时间等。
Ø 录入资料
可由主管级以上操作人员录入各种相关资料。例如：月租卡车资料的录入，不同车种的车位数量、免费时间、优惠时间、超时优惠时间、离场时限的录入。
Ø 查询、更改资料
查询各种相关资料。例如：月租卡资料清单、被锁月租卡清单、操作人员密码清单、免费资料清单等。在场临时卡与月租卡车清单、已付款未离场临时车清单、某卡号车一个月内的进出场记录。
Ø 特殊情况
对免交费车辆（军、警、特殊车辆）的出入场，建立独立的数据库，车辆进出场时图像被摄下。在下班前，打印免费放行车辆及手动上升挡车杆次数报表、长时间道闸放行（车队陆续进入）报表。

Ø 资料打印
执行操作过程中，可即时打印出实施该项操作的操作人员代码以及操作内容。临时卡刷卡缴费时，打印机打印出该车入场日期、时间、序号，缴费日期、时间、缴费总额、免费。在执行更改月票资料、取消月租卡时，可打印出操作人员的代码、执行前以及执行后的月租卡资料。
Ø 可选打印报表
执行指定打印的功能时，打印机会打印需要的资料，如：当前在车场内的车辆资料、总结报表、已离场车辆的出入场时间等。
第3节 系统的稳定性
硬件
一般停车场都是露天的，这样对系统的稳定性提出了很高的要求，如防高温、防低温、防水、防雷、防尘等。该系统很好地考虑到这些问题，坚固耐用的设备外壳、经过测试的名厂配件、工业级计算机等等，保证了系统的稳定性，在大型的应用中，我们的设备能够经受长时间、高负荷的考验。
软件
工作站端的计算机操作系统使用性能稳定、界面友好、应用软件丰富的Windows Professional；在管理软件方面，由于已经过专业技术人员多年的改进，经过各种应用场合的测试，软件的稳定性同样能够经受考验。
在一般联网型的系统中，都必须依靠网络才能运行。而本系统在网络意外中断时，会进入本地数据库模式，操作员依然能够登录操作；车辆的出、入场信息都存储单片机（可存储9999条）内，即进入脱机状态，能够正常刷卡进、出场，能够正常收费（该系统不设收费）。这样保证了当网络出现故障时，系统仍能够正常使用。
第4节 系统的安全性
感应式IC卡
本系统使用的IC卡的安全性高的特点值得推崇，其与读写器之间的双向确认机制、3DES级（168位）数据传输加密等特点是安全的重要保障。
操作人员权限
本系统使用基于NT技术的Windows 操作系统，与管理软件一样，可按需要设立多级权限的用户。最值得注意的是在岗亭，一旦启动，无权限的人员就无法退出系统界面，且无法使用硬盘内的数据，无法进行其它无关的操作，只能在软件允许的范围内进行操作，保护程序、文件等的安全。
第5节 系统的适应性
系统的多个应急功能：如本地数据库模式、快出快入模式、停电处理、失卡处理等机制，对于复杂的环境，具有良好的适应性。因为我们相信，只有这样的系统，才能让客户用得更好。

第4章 质量保证及技术服务
第1节 质量保证
产品质量保证
本公司采用的产品作为主要部件，都经过了相关部门的检测，另外所采用的辅助部件，也都要求生产厂家必须经过相关部门的检测。这样，能够保证BSG-TC05-C型智能停车场管理系统即使在恶劣的条件下，也能稳定运行。
本公司采用的产品执行严格的测试标准，如道闸、各类感应器等都必须经过一周时间的连续老化测试，经过后才可交付使用；IC卡必须经过耐高温、耐腐蚀等测试才可使用。
本公司使用的产品也执行严格的测试标准，如电子元器件等，必须经过长时间的冷冻、加热测试并经过后，才允许使用。
布线系统质量保证
1、 双绞线技术指标：
Ø 特性阻抗：100Ω
Ø 传导延时：小于1.0us
Ø 电容：小于13.5pf/ft
Ø 直流电阻：小于40Ω
Ø 近端串扰：大于40dB
Ø 衰减：小于23.2dB
Ø 衰回返损耗：大于10dB
2、 光纤系统技术指标：
Ø 测试波长：1300nm或850nm
Ø 主干子系统光纤连接：信号衰减小于2.6dB( 500m，波长1300nm )；信号衰减小于3.9dB( 500nm，波长850nm )
3、 布线系统要求采用模块化结构；
4、 布线系统要求每个工作区有一个数据点和语音点；
5、 系统要求达到增强型设计等级；
6、 布线系统立足开放原则，即支持集中式网络，又支持C/S或B/S分布式网络系统；
7、 系统的信息通道传输稳定、可靠。
第2节 用户培训
本产品使用简单，易于上手，但为了使用户能够尽快熟练地操作、维护系统，体现信息科技与管理相结合所带来的高效、便利，公司将对用户进行培训。培训地点可在用户现场进行。
公司对用户的培训分为两种形式：1、施工现场的培训：在施工过程中，公司派工程师负责现场施工，同时会邀请用户方管理人员到现场边施工边讲解。2.、验收合格交付使用后的培训：工程验收后，公司派工程师对用户使用人员进行3天的操作、使用培训。
第3节 售后服务
本公司承诺：对承建的工程实行质量三包和追踪服务，并由客户服务部门的专业工程师为用户提供售后服务（包括技术支持）。
咨询服务
用户能够随时以电话或书面的方式，对产品使用和系统操作方面疑问向本公司咨询，本公司有专人解答，必要时会派员到现场服务。
维修服务
1、 工程竣工之后，系统的免费保修期为一年；免费保修期之后，本公司提供终身维护服务，仅收取维护成本费；
2、 本公司指定人员为客户提供服务，报修时，用户只需电话或书面与该指定人员联系即可；
3、 本公司人员在已设立了办事处的地区，接到用户报障后，4小时内到达现场；在未设立办事处的地区，由工程商派经培训合格的人员负责服务；
4、 免费维修期内，所有必须更换的部件，我公司保证在48小时之内提供同等质量、同等性能的备件，确保设备的正常运行；
5、 免费维修期间，如因人为破坏或自然灾害引起的系统故障，本公司仅收取维修成本费；
6、 现场技术服务：对于那些无法经过电话方式指导解决的系统问题或故障，根据问题和故障的种类及情况，安排相应的专业技术工程师到现场排除故障 、解决问题，一般性的故障在2小时内解决。
定期保养
为确保系统能够安全、正常地运行，需定期对设备进行全面养护，内容包括：
7、 设备内部器件有无松动脱落现象；
8、 感应器的感应情况；
9、 道闸内部机件，如转轴的清洁、上油（两月一次），道闸运行状况的检查；
10、 系统查询测试、系统报表功能测试、打印测试；
11、 台式读写器测试等。
更新升级
在系统正式启用后，用户需要对系统的一些设备进行更新换代，本公司会安排技术人员协助用户对已运行系统进行改进提高。如果系统使用的软件有更新的版本，本公司将无偿提供最新版本，使用户的系统拥有更完善的功能，处于更稳定的状态。

典型示范工程（部分）

水濂山公园
智能停车场系统（2进2出）

深圳城市三米六公寓
智能停车场系统(1进1出)

东莞常平置业广场
停车场交通设施工程

东莞科技馆
智能停车场系统(1进1出)

北京枫蓝国际中心
智能停车场系统(4进4出)

深圳国际人才大厦
智能停车场系统(1进1出)

深圳新都酒店
智能停车场系统(2进2出)

深圳梅山苑小区
智能停车场系统(2进2出)

深圳高新公寓
智能停车场系统（2进2出）

深圳市田美新居
智能停车场系统（2进2出）
