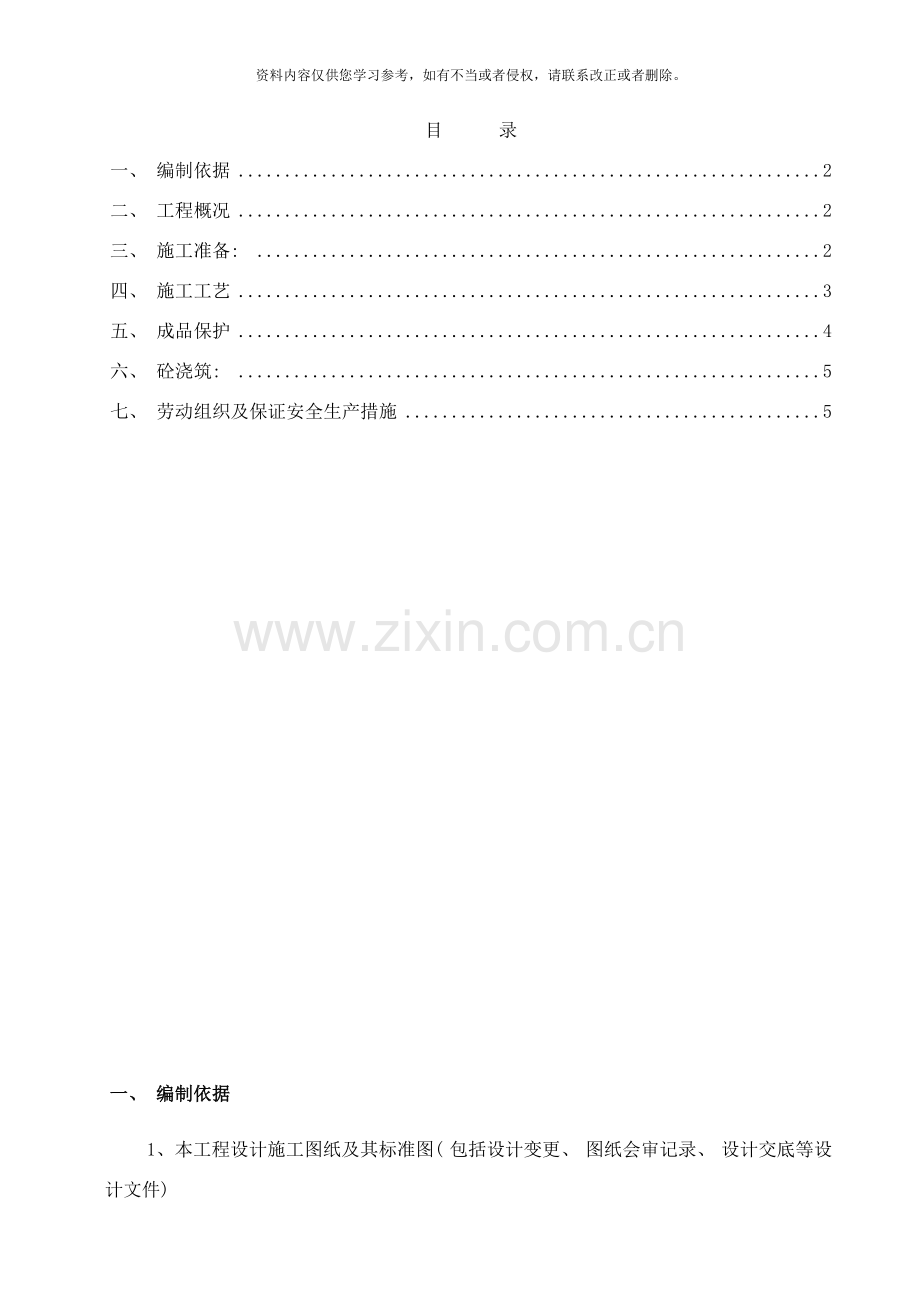

目 录
一、 编制依据 2
二、 工程概况 2
三、 施工准备: 2
四、 施工工艺 3
五、 成品保护 4
六、 砼浇筑: 5
七、 劳动组织及保证安全生产措施 5

一、 编制依据
1、 本工程设计施工图纸及其标准图( 包括设计变更、 图纸会审记录、 设计交底等设计文件)
2、 本工程的施工组织设计
3、 《混凝土结构工程施工质量验收规范》GB50204-
4、 《建筑工程质量验收统一标准》GB50300-
5、 《现浇混凝土空心楼盖结构技术规程》

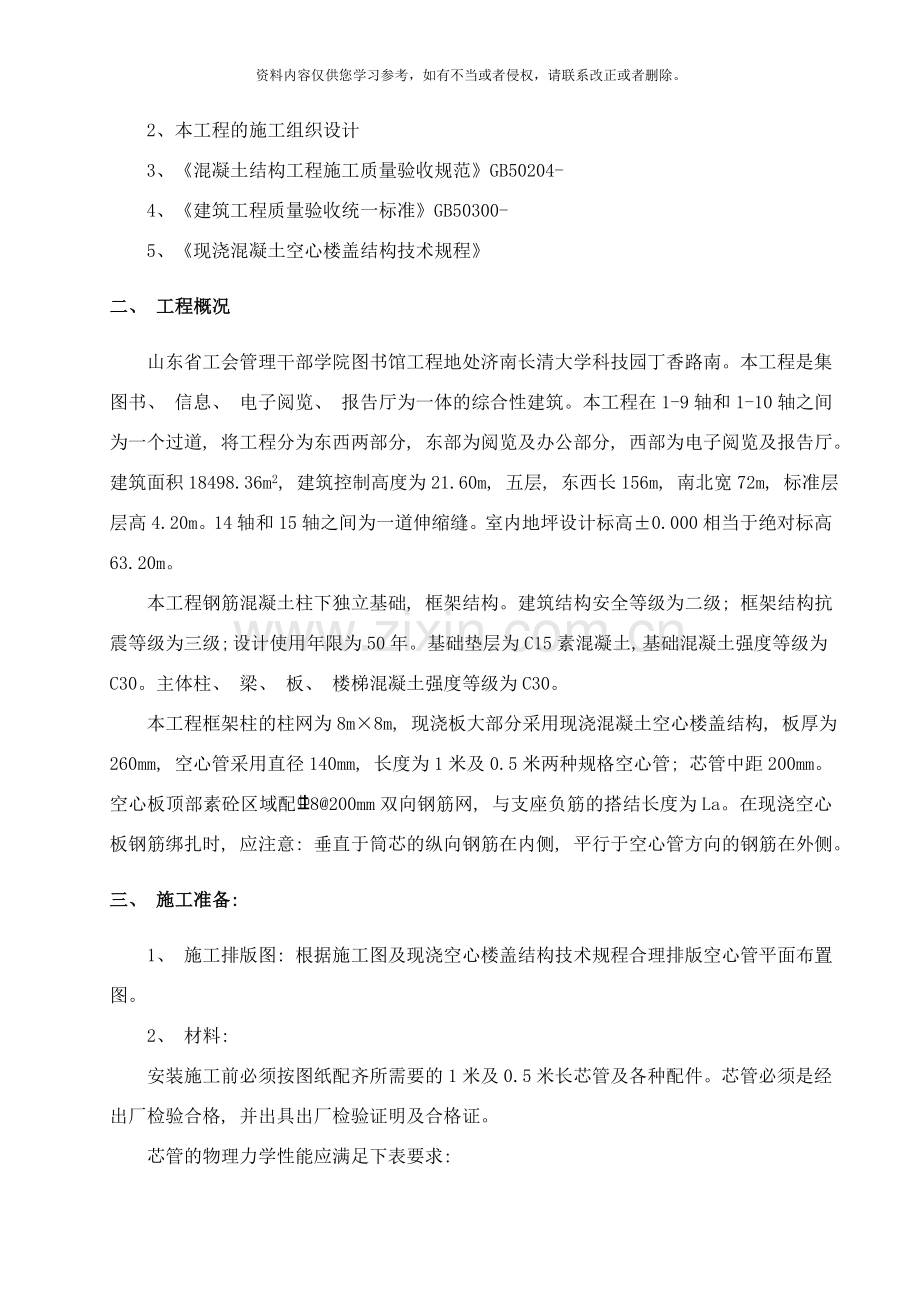

二、 工程概况
山东省工会管理干部学院图书馆工程地处济南长清大学科技园丁香路南。本工程是集图书、 信息、 电子阅览、 报告厅为一体的综合性建筑。本工程在1-9轴和1-10轴之间为一个过道, 将工程分为东西两部分, 东部为阅览及办公部分, 西部为电子阅览及报告厅。建筑面积18498.36m2, 建筑控制高度为21.60m, 五层, 东西长156m, 南北宽72m, 标准层层高4.20m。14轴和15轴之间为一道伸缩缝。室内地坪设计标高±0.000相当于绝对标高63.20m。
本工程钢筋混凝土柱下独立基础, 框架结构。建筑结构安全等级为二级; 框架结构抗震等级为三级; 设计使用年限为50年。基础垫层为C15素混凝土, 基础混凝土强度等级为C30。主体柱、 梁、 板、 楼梯混凝土强度等级为C30。
本工程框架柱的柱网为8m×8m, 现浇板大部分采用现浇混凝土空心楼盖结构, 板厚为260mm, 空心管采用直径140mm, 长度为1米及0.5米两种规格空心管; 芯管中距200mm。空心板顶部素砼区域配8@200mm双向钢筋网, 与支座负筋的搭结长度为La。在现浇空心板钢筋绑扎时, 应注意: 垂直于筒芯的纵向钢筋在内侧, 平行于空心管方向的钢筋在外侧。
三、 施工准备:
1、 施工排版图: 根据施工图及现浇空心楼盖结构技术规程合理排版空心管平面布置图。
2、 材料:
安装施工前必须按图纸配齐所需要的1米及0.5米长芯管及各种配件。芯管必须是经出厂检验合格, 并出具出厂检验证明及合格证。
芯管的物理力学性能应满足下表要求:
项 目
要 求
线密度( Kg/m)
≤12.0
吸水率( ％)
≤12.0
抗压线荷载( KN/m)
≥1.0静载不破裂
饱水( 24h) 抗压线荷载( KN/m)
≥0.75
抗震动冲击
靠管震动1min不裂缝
芯管的外形尺寸应符设计要求, 管壁及管端头破损不能超过下表的规定:
项 目
指 标
飞边、 毛刺、 贯通裂纹、 堵头裂纹
无
管壁、 堵头穿孔
无项
蜂窝气孔直径≯5～30mm 深度2~3mm
不多于3处
3、 配件:
检查安装固定所需的钢筋支撑及捆绑用具, 并对照图纸位置试摆。
4、 工序准备:
板底模板已经按模板支设方案搭设完毕, 并经验收合格。
四、 施工工艺
1、 工艺流程: 绑扎现浇板的下皮钢筋→放线→安放搁置芯管的钢筋支撑→摆放芯管→固定芯管→调整管距→绑扎现浇板上皮钢筋。
2、 管边距梁侧为不宜小于50mm; 穿楼层管道( 例如上下水管道等) 四周实心混凝土不小于100 mm。本工程采用1米及0.5米长规格空心管, 框架柱四周及框架梁两侧实心砼尺寸见芯管平面布置图。
3、 芯管水平位移允许偏差±10mm; 管子上下错位允许偏差±10mm; 每排管间距不小于50mm; 管与管端部需留置间隙, 一般不小于50mm。本工程每排芯管间距60mm,管与管端间距100mm.
4、 安装固定措施:
1) 芯管上部固定措施: 使用芯管施工过程中的关键是克服在混凝土浇注过程中芯管的上浮。本工程采用在每排芯管两端上附加两根通长12钢筋, 并用20#铁丝沿通长附加钢筋每4根芯管( 800mm) 将芯管与板底模板下的支撑系统牢固的连接在一起.
2) 芯管下部支撑措施: 为保证芯管下部现浇板厚度, 采用60mm高12通长钢筋支撑, 钢筋支撑支腿的间距为400mm, 每排芯管两端各加1根通长钢筋支撑。
3) 芯管水平固定措施: 芯管之间采用两根140mm高的12限位钢筋与芯管下部通长钢筋支撑焊接, 以控制芯管的水平位置。
4) 现浇板的上皮钢筋单独采用12通长钢筋支撑, 自框架梁边500mm宽起间距不大于800mm放置一道, 以确保钢筋保护层。
5) 具体安装固定示意如下图:

5、 修补
1) 在安装、 浇注过程中, 如发现管子有较小破损, 可用厚牛皮纸或编织布浸湿封口并扎紧。
2) 遇有较大破损者, 可用麻袋浸湿塞满管腔。
3) 管子端头损坏者, 可用麻袋、 编织布各一层封严管子端口并扎紧。
五、 成品保护
1、 因芯管脆性较大, 故装卸、 安装过程中尽量避免碰撞、 摔打。
2、 尽可能避免芯管到场后的二次搬运。在装卸、 搬运、 堆放时小心轻放, 严禁抛掷。
3、 吊运时, 采用专门吊笼吊运, 严禁用钢丝绳直接绑扎吊运。
4、 验收完毕, 绑扎上排钢筋时, 铺放垫板, 避免在已固定好的芯管上直接操作。放置钢筋时, 严禁将钢筋抛掷芯管上, 以防砸坏。
六、 砼浇筑:
1、 砼浇筑采用汽车泵泵送施工, 砼采用小粒径石子, 粒径为5-20mm。
2、 浇筑顺序沿芯管( 平行) 方向进行, 不得沿垂直芯管方向浇筑, 以防管子发生侧向移位。
3、 砼振捣时采用细棒, 间距大时可用粗棒, 但不得用振动棒撬芯管。
4、 养护: 浇水覆盖养护必须在砼浇筑完毕后的12h内进行, 养护时间不少于7天。
5、 拆模: 应严格待砼强度达到100%时方可拆模, 并要求有同条件养护试块。
七、 劳动组织及保证安全生产措施
1、 劳动组织
测量员 2人, 材料员 2人,
木工 60人, 混凝土班 20人,
钢筋工 60人, 电工 1人,
2、 安全生产
1) 雨天、 大雾、 4级以上大风暂停施工作业。安装芯管过程中随安装芯管随铺设上人马凳, 严禁施工人员在已安装芯管上行走, 以防摔伤。
2) 操作人员必须正确佩戴安全帽, 穿防滑鞋, 有病或酒后者均不准作业。严禁穿高跟鞋、 拖鞋进入现场。
3) 施工现场划出吊装危险区, 设置明显的安全标识。
4) 每天班前对机具脚手架进行一次”例检”, 召开班前安全会, 对当天的工作提出安全措施和安全注意事项等。
5) 施工作业面所用物料, 应堆放平稳, 不得妨碍通行、 工具及时放入工具袋, 余料、 废料及时清理运走, 不得任意放置或向下丢弃。
6) 所有用电设备不得私拉乱扯。
7) 起重工要持证上岗, 作业时要严格按照起重作业安全规程进行操作。所有操作人员要严格按指挥人员的指挥进行操作。
