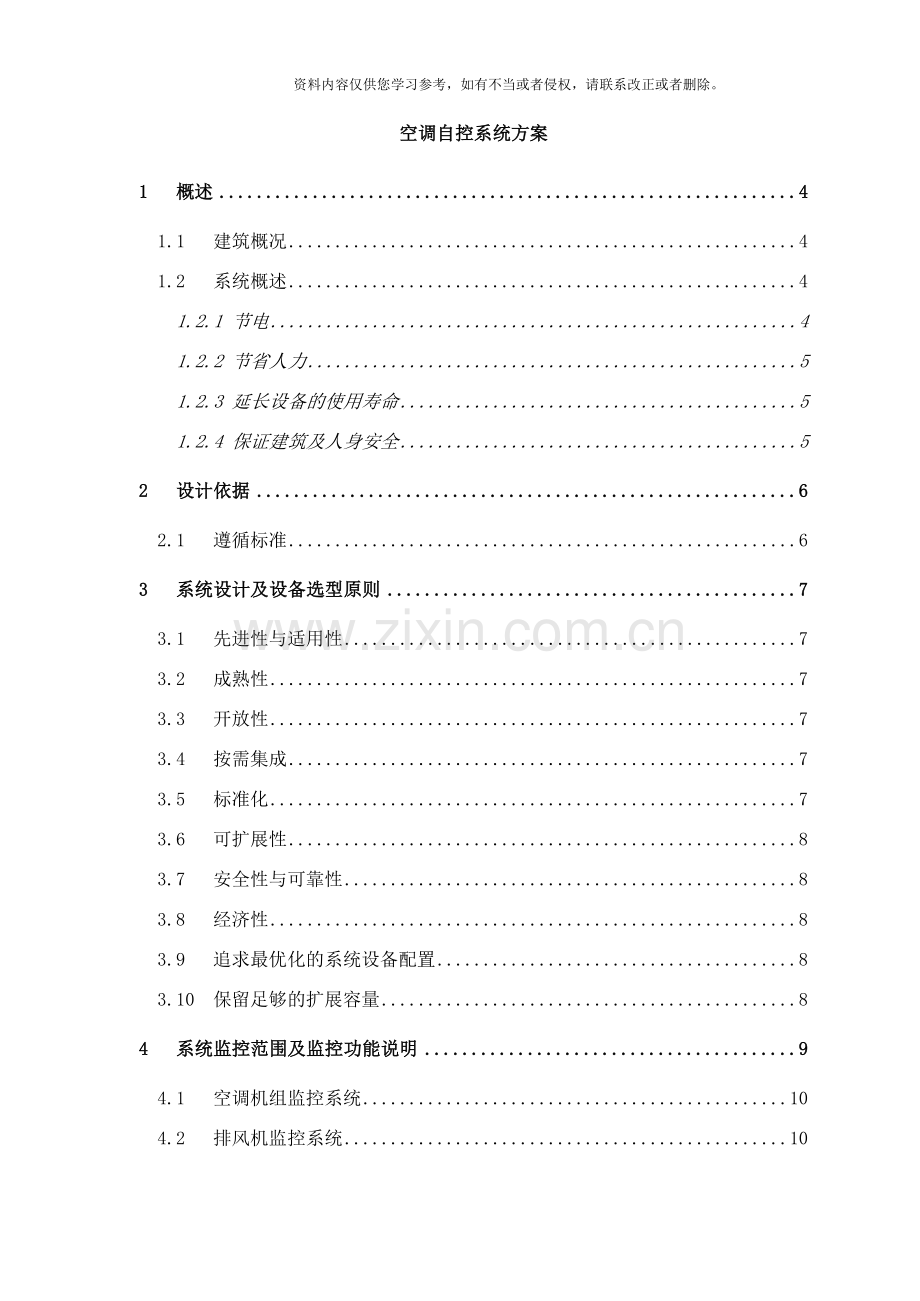

空调自控系统方案
1 概述 4
1.1 建筑概况 4
1.2 系统概述 4
1.2.1 节电 4
1.2.2 节省人力 5
1.2.3 延长设备的使用寿命 5
1.2.4 保证建筑及人身安全 5
2 设计依据 6
2.1 遵循标准 6
3 系统设计及设备选型原则 7
3.1 先进性与适用性 7
3.2 成熟性 7
3.3 开放性 7
3.4 按需集成 7
3.5 标准化 7
3.6 可扩展性 8
3.7 安全性与可靠性 8
3.8 经济性 8
3.9 追求最优化的系统设备配置 8
3.10 保留足够的扩展容量 8
4 系统监控范围及监控功能说明 9
4.1 空调机组监控系统 10
4.2 排风机监控系统 10
4.3 给排水监控系统 13
4.4 其它系统监控系统 13
5 HONEYWELL系统解决方案 14
5.1 概述 14
5.2 HONEYWELL自控简介 15
5.3 系统构成 16
5.4 系统网络结构 16
5.5 EBI 楼宇中央管理系统 18
5.5.1 概述 18
5.5.2 EBI系统的特点 19
5.5.3 操作界面 20
5.5.4 数据报表 20
5.5.5 控制算法 21
5.5.6 实时数据库 22
5.5.7 报警管理 22
5.5.8 趋势图 23
5.5.9 设备界面 23
5.5.10 EBI系统结构 25
5.6 Excel5000控制系统 26
5.6.1 Excel5000是一套集散控制系统( TDS) 26
5.6.2 EXCEL 5000是一套开放的计算机网络系统 26
5.6.3 EXCEL 5000系统保持向上兼容性 27
5.6.4 Excel5000现场控制器( DDC) 27
5.6.5 带有LONBUS接口的 Excel500控制器 28
5.6.6 Excel 100控制器 30
5.6.7 Excel 50 控制器 31
5.7 末端装置(传感器、 执行器等) 32
5.7.1 风门执行器 32
5.7.2 座式调节型水阀门和执行装置 33
5.7.3 低限温度装置(防冻开关) 33
5.7.4 继电器 34
5.7.5 温度传感器 34
5.7.6 压力传感器 35
5.7.7 湿度传感器 35

空调自控系统方案
1 概述
1.1 系统概述
楼宇自控系统是经过中央计算机系统的网络将分布在大厦各监控现场的区域智能分站连接起来, 共同完成集中操作, 管理和分散控制的综合监控系统。
为了提供一个舒适的住宿、 娱乐环境, 工程设备自控及管理系统是将会展内的建筑设备管理与控制系统( 中央管理操作站系统、 空调机组监控系统、 排风机监控系统、 给排水监控系统、 其它系统监测) 的运行状态进行分散控制、 集中监测和管理, 实现监测、 控制和管理的一体化, 从而提供一个舒适、 安全的工作和生活环境, 经过优化控制提高管理水平, 从而达到节约能源和人工成本, 并能方便的实现物业管理的优化。
1.1.1 节电
楼宇自控系统经过电脑控制程序对全楼的设备进行监视和控制, 统一调配所有设备用电量, 能够实现用电负荷的最优控制, 有效节省电能, 减少不必要的浪费。
当前, 在世界上有数万座建筑使用霍尼韦尔公司的楼宇自控系统, 在这些建筑中, 一般的情况下能够达到15%到20%, 这种效益在采用人工操作是绝对无法实现的。
1.1.2 节省人力
由于楼宇自控系统采用集中电脑控制, 在在投入使用后能够大量减少运行操作人员和设备维护维修人员, 并能及时处理设备出现的问题。
在没有楼宇自控系统的建筑物中, 设备的开关、 维护及保养都需要人去操作, 这样不可避免地要求建筑配置庞大的人员队伍, 而采用了自动控制系统之后, 上述工作均由楼宇自控系统根据预先设计好的程序自动完成, 大批的人力将被减少下来, 首先节约了管理上的开支, 同时也减少了由于管理众多人员所引起的一系列问题。
根据我们的经验, 在建筑内配置楼宇自控系统之后, 在今后能够减少三分之二的设备运行、 维护人员。
1.1.3 延长设备的使用寿命
在配置了楼宇自动控制系统之后, 设备的运行状态始终处于系统的监视之下, 楼宇自控系统可提供设备运行的完整记录, 同时能够定期打印出维护、 保养的通知单, 这样能够保证维护人员及时进行设备保养, 因此能够能够使设备的运行寿命加长, 大大降低了建筑的运行费用。
1.1.4 保证建筑及人身安全
除上述优点之外, 在建筑中配置楼宇自控系统能够将保安管理、 停车管理统一在同一系统中, 同时可方便地与消防报警系统联网, 因此可极大地提高建筑的管理水平, 减少部门之间的协调。
2 设计依据
为了保证系统的既能适应当今网络技术的发展, 又具有极高的可靠性, 本方案设计遵从以下标准:
2.1 遵循标准
JGJ/T16-92 《民用建筑电气设计规范》
GB/T50314- 《智能建筑设计标准》
GB/J 93-96 《自动化仪表工程及验收规范》
GB/J 131-96 《自动化仪表工程质量检验评定标准》
GB50174-93 《电子计算机房设计规范》
CBJ19-87 《中国采暖通风与空气调节设计规范》
CBJ16-87 95修订 《建筑设计防火规范》
EIA/TIA-568A 《商用建筑线缆标准》
ISO/IEC11891-95 《信息技术互连国际标准》
GB50045 –95 《高层民用建筑设计防火规范》
YD/T926.2-1977-87 《大楼通信综合布线系统》
GB50311- 《建筑与建筑群综合布线系统工程设计规范》
GB50312- 《建筑与建筑群综合布线系统工程验收规范》
JGJ/T90-92 《建筑领域计算机软件工程技术规范》
GBJ232-92 《电气装置安装施工及验收规范》
GJBT－471 《智能建筑弱电工程设计施工图集》
3 系统设计及设备选型原则
本工程的楼宇自动控制系统的网络配置遵循分散控制、 集中监视、 资源和信息共享的基本原则, 是一个工业化标准的集散型控制系统。根据本工程的特点, 我们选用霍尼韦尔公司的最新一代系统EBI楼宇自动控制及管理系统。本系统符合以下设计原则:
3.1 先进性与适用性
系统的技术性能和质量指标应达到国际领先水平; 同时, 系统的安装调试、 软件编程和操作使用又应简便易行, 容易掌握, 适合中国国情和本项目的特点。EBI系统集国际上众多先进技术于一身, 体现了当前计算机控制技术与计算机网络技术的最新发展水平, 适应时代发展的要求。
3.2 成熟性
霍尼韦尔公司作为一家国际化的大型公司, 在长期从事智能化建筑系统的研发过程中积累了丰富的经验。EBI系统是在霍尼韦尔公司在多年开发、 研制楼宇自动控制系统产品的基础上推出的, 系统秉承了霍尼韦尔公司产品的一贯优点, 结合公司多年工程实践, 在技术上非常成熟。加上EBI系统在多项工程中的成功应用, 能够满足蒙牛项目的工程要求。
3.3 开放性
EBI支持多种开放协议, 包括BacNet、 Lonwork等, 能够避免系统互联或扩展的障碍。有关内容在后续章节中有进一步说明。
3.4 按需集成
EBI系统能够根据本工程的特点, 在现场管理级、 工程综合管理级、 物业管理级等不同层次上按需集成。
3.5 标准化
EBI系统为符合国际以及国家标准的的产品, 系统结构符合《民用建筑电气设计规范》 (JGJ/T16－92)的规定。
3.6 可扩展性
EBI具有灵活的系统结构, 在本方案的基础上, 能够根据今后蒙牛项目工程的实际要求扩展系统功能。同时, 本方案在设计中留有冗余, 以满足今后的发展要求。
3.7 安全性与可靠性
EBI系统中的的每台现场控制器, 平均无故障时间MTBF, 长达13.7年。同时, 系统具有一整套完成的系统管理策略, 能够保证系统的运行安全。
3.8 经济性
系统设计充分考虑系统的性能价格比, 在充分满足弱电文件功能要求的条件下, 保证系统的经济性。
3.9 追求最优化的系统设备配置
在满足用户对功能、 质量、 性能、 价格和服务等各方面要求的前提下, 追求最优化的系统设备配置, 以尽量降低系统造价。
3.10 保留足够的扩展容量
随着时间发展, 需要控制的场合和设备都会不断增加, 因此控制容量上保留一定的余地, 不全部用满, 以便在系统中加入新的控制点; 系统中还保留与其它计算机或自动化系统连接的接口(如办公自动化系统、 火灾报警系统); 也尽量考虑未来科学的发展和新技术的应用。
系统结构图如下图所示, 完全符合国家标准。

4 系统监控范围及监控功能说明
大厦各类机电设备的DDC监控共336个点。
4.1 AHU空调机组系统
本系统共有7台空调机组。
本系统监控内容如下:
控制送风机的启停, 监测其运行状态、 手/自动状态和故障报警;
电动两通阀进行PID调节;
监测送、 回风温、 湿度;
监视防冻开关, 低温时报警;
监测过滤器前后压差, 到设定范围后通知清洗过滤器, 以防堵塞;
新风阀、 回风阀、 开关控制;
风机运行时间积累等;
室外温湿度监测;
区域压力及温度监测, 根据室内温度控制VAV的开启程度, 根据室内压力控制排风机, 排风机变频启动, 并具有变频器运行状态监控、 频率显示、 故障报警、 手自动状态监测的能力;
管道温湿度及压力监测;
在冬季, 当热盘管后的温度低于5℃时, 防冻开关动作, 控制器将停止风机运行并将新风门开至0%将盘管水阀开至100%, 以防止盘管冻裂, 同时中控室有报警;
联锁控制: 风阀与风机和水阀联锁控制, 停风机时自动关闭新风阀及水阀, 风机启动前, 延时自动打开风阀;
在中央工作站上对系统中各种温度进行监测和设定;
编制时间程序自动控制风机启停, 并累计运行时间;
与空调机组共用典型的室外温、 湿度, 以供风机作最优的启停及节能控制;
4.2 排风机监控系统
风机由变频器控制, 具体监控内容如下:
监测送/排风机的运行状态、 故障报警及手自动状态;
动态实时地显示各测量参数;
BAS可根据系统的数据转换成各种动态图像, 使用户可迅速直接地掌握系统各方面情况。
记录和自动累计设备运行时间、 定时提醒工作人员进行检修保养。
4.3 给排水监控系统
具体监控内容如下:
水温监测;
PH值、 流量等仪表监测;
COD监测;
泵故障报警。
4.4 Mechanical系统( 蒸汽系统)
具体监控内容如下:
蒸汽流量监测;
5 HONEYWELL系统解决方案
5.1 概述
在本方案中, 我们采用霍尼韦尔公司的最新推出的智能楼宇设备自动化集成管理系统, 整个系统称为EBI系统, 能够全面实现设备监控控制、 数字视频管理、 安全防范管理、 停车场管理等多种功能, 在本方案中主要说明针对蒙牛项目的设备监控功能要求的解决方案, 本系统具有分布式管理、 远程管理、 系统冗余、 多客户机/服务器等高级功能。针对本工程的特点, 本方案提出以霍尼韦尔公司的EBI系统为BMS层的控制和数据核心, 在此基础上, 还能够建立管理层应用中心, 提供蒙牛项目的信息管理控制系统的全面解决方案。
在我们的智能化方案中, 系统分为两个层面, 即现场数据采集、 处理的 现场控制层面; 和进行综合管理的信息管理层面。系统能够经过蒙牛项目中配置的计算机网络系统, 支持符合国际标准的以太网络结构以及TCP/IP等标准网络协议。
本系统具备以下功能:
·专业的图形人机交互界面。
·支持本地及远端的多个高性能工作站。
·对各类楼控设备的数据实时监控。
·强大的报警管理。
·提供大量的历史数据和趋势图。
·灵活多样的标准或用户自定义的报表。
在系统的具体实现方面, 设计时的基本思路如下:
·本系统采用B/S( Browser/Server) 结构, 使客户端的软件配置尽量简单。
·数据库管理系统使用开放型关系数据库。
·服务器选用能够访问关系型数据库的 Web Server。
经过大楼中的计算机网络, 管理者能够对整个建筑进行管理, 也能够根据自身的管理权限对系统的部分功能进行管理。整个系统包括设备管理、 安保管理、 门禁管理、 消防管理、 车库管理、 BA远程管理、 监视工作站和系统维护。系统能够根据用户的具体需求或相应的用户权限来选用或增减相应的模块。在此基础上, 蒙牛项目的物业管理部门能够方便地实现智能化的物业管理。
5.2 HONEYWELL自控简介
HONEYWELL公司是全球最大的自控专业公司, 被业界誉为”自控先驱”。HONEYWELL自1975年推出世界第一套集散控制系统TDC , 掀起了全球自控领域的一场革命, 集散系统已成为控制系统的主流。HONEYWELL也是Lonworks的正式赞助人, 整个系统具有良好的开放性, 特别适合蒙牛项目这样的分步实施的大型工程项目。
EXCEL5000系统是HONEYWELL公司于1994年推出的全新的建筑物自动化系统。该系统自推出以来, 不断融合最新的科学技术, 对系统不断有重大的改进。该系统符合中国国家行业标准JGJ/T－61－92”民用建筑电气设计规范”第26章”建筑物自动化系统( BAS) ”中的有关规定和要求, 同时在管理信息域和实时控制域两方面都跟踪最新的国际标准BACnet和LonMark技术, 而且率先实现了从控制器到中央站界面的全中文化, 因此我们称之为”全新的自控系统”
HONEYWELL控制系统完全符合中国国家标准的规定: 1、 分站和中央站直接挂在总线上, 分站与分站之间, 分站与中央站之间都能直接通信, 中央站是简单的PC机。2、 中央站和分站工作没有直接联系, 中央站停止工作, 不影响分站功能, 也不影响通信。
5.3 系统构成
系统以微型计算机( 中央管理工作站) 为核心, 采用集散式控制结构, 包括以下几部分:
√ 中央管理工作站
√ 网络总线
√ 现场控制机
√ 传感器、 变送器及电动执行机构等
上述设备与被控对象及相应监控软件组成一套完整的控制系统。
5.4 系统网络结构
EBI系统由中央站( PC) 和分站( 现场DDC控制器, 包括子系统的区域管理器) 组成, 根据蒙牛项目的监控设备的分布情况, 分站直接以C-BUS总线采用手拉手的菊花连接方式与中央站连接在一起, 本系统的中央站和分站之间没有主控制器和网络控制器之类的设备, 保证现场控制器的独立工作能力和数据结构以及通讯速度无任何改变,保持在不同应用中数据的一致性和控制的实时性。
EBI系统现场使用的通讯线采用双绞线, 中央站经过主机内置网络管理器与现场总线相连接, 无其它环节, 即中央站的网络管理器与中央站主机为一体化。
子系统( 除中央站和分站以外的由现场微型DDC控制器和通讯设备构成二级通讯网络现场子系统) 可由区域管理器映射入现场总线通讯网络中。
EBI系统现场总线网络的传输速率不低于1Mbps, 无需任何转接设备, 每条总线长度为1200米, 总线上所连接的DDC控制器的数量(包括中央工作站)为30台。
现场子系统传输网络的传输速率为78Kbps, 无需任何转接设备, 每条总线长度为1500米, 所连接的微型DDC控制器的数量为60台。
EBI系统的网络具有标准通讯接口, 如RS232、 RS485, 可使楼宇自控系统可与信息处理系统、 通讯系统、 消防报警系统、 保安监控系统或其它第三方系统联网。
本系统具有同层资源共享功能, 在系统主发生故障时, 全部同层现场控制器之间仍能保持通讯畅通。
EBI系统的网络能提供警报系统的高速数据传输率, 分时多任务控制器的快速数据产生以及网络设备之间的上加下减的能力。系统设计保证在一个现场控制器上产生的报警信号将会在3秒钟内出现在工作站的显示器和报警打印机上。
网络不会因某台DDC控制器离线、 拆除、 失电和损坏而终断。
网络设备具有信息和报警缓冲寄存器, 可防止信息丢失。
网络能对错误进行自动校验、 改正、 以保证传输数据的可靠性。
系统具有实时时钟同步功能, 能对所有的中央控制工作站、 DDC控制器的实时时钟进行时间自动校正。
5.5 EBI 楼宇中央管理系统
5.5.1 概述
霍尼韦尔公司推出的EBI系统是一套应用于楼宇集成管理的组件。EBI的模块化设计方案不论大型楼宇系统还是小型用户都能提供对其系统的彻底控制, EBI的开放性使其具有提供对各种现有系统及过程的强大组合集成能力。
EBI包含有功能完备的组件, 主要有:
楼宇控制管理系统( Building Automation Control Manager)
生命保障( 火灾报警) 管理系统( Life & Safety Manager)
数字CCTV监控系统( Digital Video Manager)
财产管理系统( Asset locate)
安保管理系统( Security Manager)
设备维护管理系统( Integration Maintenance Manager)
其中的任何一组件都能使你更好地管理大楼中的每一个细节, 而它们的灵活组合提供了企业机电设备完全自动化管理。
EBI应用的广泛性在于优良的系统性能、 模块化的监控方式及基于网络系统的灵活设计。也决定了EBI能为各类应用提供对机电设备进行自动化管理的丰富、 全面的解决方案。
EBI系统的设计完全遵循现有工业标准, 系统开放能力处于业界领先地位。EBI服务器运行在基于微软的WindowsNT的平台上, EBI客户机运行在WindowsNT或Windows95/98的平台上, 整个系统网络运行在快速以太网上, 协议为标准的TCP/IP。提供IBMS系统和第三方系统的数据接口方式有NETAPI、 ODBC、 DDE、 OPC、 标准的SQL等多种接口, 而且支持BACNet、 LonWorks等工业协议。
5.5.2 EBI系统的特点
√ 友好的图形人机交互界面
√ 支持本地及远程的多个高性能工作站
√ 对各类机电设备提供实时监控
√ 功能完备的报警管理
√ 提供大量的历史数据和趋势图
√ 内置多种标准格式报表, 而且提供用户自定义报表格式的功能
√ 强大的应用开发工具
√ 支持基于工业标准网络的本地及远端多客户机/服务器体系
√ 安保数据与人力资源软件的无缝集成
√ 针对大型用户的多客户机/服务器DSA结构
√ 针以关键任务的热冗余功能
√ ActiveX技术
EBI的模块化结构保障了性能/价格比和良好的系统扩展性, 包括从单个结点系统扩展到多个系统的集成应用。
EBI系统的控制部分基于客户机/服务器体系, 实时数据库提供高性能的实时数据处理, 为本地及网络上的工作部或其它应用( 报表、 关系数据库) 提供实时信息, 热冗余服务器提供有较高稳定性要求的用户安全可靠的运行保障。针对各种不同需求可支持从快速以太网( TP/IP) 到广域网等多种网络类型和结构。
EBI支持Honeywell Excel 5000 系统的各种控制器、 多种工业 PLC ( ALLen - Bradly、 Modicon、 GE、 Siemens等) 及支持 BACNet、 LonWorks、 0PC、 Modbus 及 AdvanedDDE 的第三方设备。消防及安保方面, 连接 Honeywell XLS 1000 消防系统和多种Honeywell出入控制设备( PCSC、 WSE) 及矩阵控制器( Pelco、 AD、 Panasonic…) .
5.5.3 操作界面
专业的图形操作界面, E-mail功能的支持。界面设计围绕以人为中心的思想, 快捷方便的操作方法大大的延长了操作者无疲劳工作的时间, 并运行在已被广大用户所熟悉的Windows 、 NT和98的操作平台上, 大大减少了培训时间和费用, 使操作者充分集中精力于设备及事件的监控, 从而加强了系统运营的可靠性、 方便性、 通用性。丰富的报警级别设置有效地过滤了低级别的报警处理, 多级的操作页级别设定及延时自动签退等功能, 充分保障系统的安全性。
5.5.4 数据报表
EBI提供多种专业的、 标准格式的设备运行数据报表功能, 让用户以选择的方式就可配置其所需表格的任意形式。还包括系统内置的以下表格:
√ 出入控制级别 列出级别和对应的区域/时间周期
√ 时间周期 列出时期/时间
√ 区域信息 组成区域的门
√ 持卡人信息 所有有持卡人的信息
√ 出入信息 所有出入事件
√ 报警/事件 由查询条件检索到的报警和事件记录列表
√ 报警间隔 计算所选报警的时间间隔
√ 档案数据 档案数据可在离线情况下保存, 以备今后查询之用
√ 点的属性 包括数据库状态、 EBI外点、 内部报警等
√ 点的交叉引用 数据库辅肋功能
操作员只需点击相应按钮就可产生其所需的内置报表, 还可根据设定时间或响应指定系统事件来自动产生报表, 报表可输出到用户设定的一台、 数台或网络打印机上。同时也将数据保存到硬盘, 而且根据要求能够传送到其它计算机上。报一能够保存为各种格式, 包括: HTML、 TEXT、 RTF、 WORD等到格式。
5.5.5 控制算法
EBI提供了一系列基于多种数学模型的、 针对不同应用的控制算法, 使系统组态始终处在自动优化的状态下运行, 这些算法主要包括:
定周期算法:
√ 数值计算库
√ 求总量
√ 设备运行时间
√ 布尔算法
√ 综合算法
√ 片段智能线形算法
√ 最大最小负载算法
事件驱动算法:
√ 报表、 任务和显示响应算法
√ 群点算法
√ 区域、 群点约束算法
√ 报警等级复合算法
5.5.6 实时数据库
EBI的高性能实时数据库提供了实时的设备数据, 同时根据用户设定记录历史数据。记录间隔的设定可根据用户需求从5秒到24小时不等。报警和事件数据自致力登录到报警事件分类数据库中吧便查询。
实时数据库中的数据用于趋势图、 用户示意、 产生报表、 应用程序、 企业级应用分析等多种用途。
5.5.7 报警管理
EBI提供全面的报警管理使用户方便清晰地获得报警事件并对其进行处理。EBI提供了通用中央监控系统所有的报警记录外, 还有用户自定义的报警声音提醒、 报警自动跳图及报警拷机等到多种增强功能。
EBI的每个点可被设定为不同的报警条件, 模拟点有四个报警条件, 每个条件都有不同的报警优先级, 报警类型包括: 数值高/低、 背离量大/小、 变化率、 敏感度/低。数字点只有一个报警条件。四个报警优先级: 一般、 低、 高、 紧急。所有报警住处都记录在数据库中, 以备查询或打印报表文件, 同时根据条件过滤基权限设定, 不同的操作员接收并处理不同的报警记录。
在任意屏幕画面, 都有报警显示区域来显示设定级别的最新报警信息, 因此无论操作者在浏览任何画面, 报警信息都将在第一时间, 以醒目的方式被显示在屏幕上。
报警资料查询功能使用户自定义的画面和指定控制点相对应, 操作员能直接获取报警地点的详细信息或建议采取的措施。
5.5.8 趋势图
EBI提供灵活、 快速的趋势图系统来实时显示、 业确分析历史、 实时原始数据。
历史数据有以下几种显示数据点方式:
√　单条状图
√　双条状图
√　三条状图
√　多点线图
√　XY绘图( 点图)
√　数字式列表
5.5.9 设备界面
EBI对Honeywell公司各类产品及第三方产品的连接有良好支持, 为用户提供完全的楼宇控制设备管理的解决方案, 以下为一些标准界面:
BACnet
EBI能连接支持BACnet协议的产品。包括对模拟点和数字点听读写。额外功能的支持取决于该设备对BACnet协议支持的深度。
LonWorks
EBI经过LonBus直接连接LonMark产品。
Excel 5000
EBI经过XPC卡或串行口RS232/RS485适配器便可连接到C-BUS上, 每个EBI服务器可连三根C类总线, 另外, 其它C-BUS可经过NXN( Network Excel Node) 连接到快速以太网上, 使设计 布线更为方便灵活。
Excel Life Safety
EBI经过快速以太网连接Honeywell生命保障系统, 并支持所有的高级消防功能。
Honeywell 620 LCS(S9000) PLC
经过以太网或串口, Honeywell的620LCS PLC 可连接EBI, 支持模拟点和数字点。
Allen-Bradley PLC
EBI经过AB高速数据通道、 以太网或直接串口连接来集成AB的PLC’s和SLC。
Modicon PLC
EBI采用串口MODBUS协议来连接Modicon 584 PLC。该接口可连接任何使用MODBUS协议的设备。同样还可连接Modicon的MODBUS PLUS接口来连接584以及984。而且支持冗余的网络结构。
AdvanceDDE CLIent
EBI的AdvanceDDE客户端提供一个高效的接口与AdvanceDDE的服务端在应用层进行通讯。
OPC Client
EBI经过OPC服务器可高效、 方便地连接大量现有的和即将出现的设备和系统。
Security/Access Control Interfaces
EBI支持包括PCSC、 WSE、 在内的门禁系统。
CCTV Switcher Interface
EBI提供了一系统CCTV矩阵切换的通讯接口, 在EBI中对摄像机进行选择、 对焦、 转动等操作, 支持诸如AD、 Pacom、 Pelco、 Burle、 Philips、 Panasonic以及Maxpro等到公司的产品。
5.5.10 EBI系统结构
EBI是客户机/服务器的体系结构, 它的服务器、 工作站( 客户机) , 都运行在微软公司的Windows /NT 4环境下, 工作站可运行在Windows98环境下( 该方式不推荐) 。如果需要PhotoID ,则必须选择Windows 或NT4。PhotoID用于制作带照片及签名的识别卡, 已集成在EBI的安保管理模块中。
EBI连接各种控制器, 经过这些控制器再连到各类末端设备, 包括HVAC传感器、 执行器、 烟感、 读卡器、 摄像机。EBI软件与控制器之间的通信提供系统广泛的监控功能。这些控制器包括HVAC控制器、 可编程序控制器、 出入控制器、 安保控制器、 防火控制板、 CCTV矩阵切换器。
操作员经过操作EBI工作站软件观察和操作楼宇自控系统。工作站软件独立运行在一台或多台PC机上, 经过网络连接到EBI服务器。经过串行口也能够与服务器通讯, 但不推荐此种方式。在小系统中, 工作站可与服务器运行在同一台PC上。系统经过连接打印机来输出报警或各类报表。
下图显示EBI系统所能连接设备的种类以及系统构架。

5.6 Excel5000控制系统
5.6.1 Excel5000是一套集散控制系统( TDS)
EXCEL5000采用共享总线型网络拓朴结构, 把分布在建筑物不同部位的控制分站( DDC) , 直接用一条普通双绞线( 总线) 相互连接起来, 形成集散控制。这些控制域的信息在局域网中的传输速度可高达10MBPS现场控制机设在所属控制对象附近, 成为现场工作站。每个控制机均以微处理器为核心．实现全部监测及全自动控制功能, 其工作与中央站无关, 这也是中国国家标准的要求; 控制机与中央站之间, 无网络控制器之类设备, 控制机直接挂在总线上, 实现与中央站之间的数据通信及控制机之间的数据通信。中国国家标准规定, 中央站与分站应该直接通讯。
EXCEL5000现场控制器是分散型控制分站．是中国国家标准JGJ/T61－92中规定的DCP－1智能型控制器, 所有控制器均可实现现场操作。
5.6.2 EXCEL 5000是一套开放的计算机网络系统
EXCEL5000采用分布式局域网络构, 构成一套开放式计算机网络系统。网络结构可基本上分为三层, 最上层为信息域的干线, 采用总线型拓朴结构的以太网, 以10MBPS的高速把多个工作站联接起来, 构成局域网, 实现共享网络资源以及各工作站间的通信, 进而还和其它厂商系统相连。第二层为控制域的干线, 完成集散控制的分站总线, 能够以1MBPS以上的高速把控制器( 分站) 连接起来, 在这条总线上, 也设有与其它厂商设备相连接的接口( OPENLINK) , 以实现与其它厂商设备的联网。第三层为分散的微型控制器( 子站) 互连使用的子站总线, 于站总线经过子站连接器与分站总线连在一起。
EXCEL5000系统采用工业标准及多种领先的开放系统技术, 诸如: UNIX, 以太网, TCP/IP, X－WINDOWS/MOTIF, MS　WINDOWS　NT和DDE等, 以一种易于使用的软件包形式, 提供了内涵丰富的应用可能和便利。
5.6.3 EXCEL 5000系统保持向上兼容性
所有HONEYWELL公司过去多年来生产的产品均可纳入网络中, 使用户不会有产品过时的感觉。
最有代表性的系统是 EXCEL 5000XFI开放型建筑物自动化系统, 它把过去 20年HONEYWELL公司生产的建筑物自动化系统产品全部集成在一起．使老的产品也能进入新的系统中。
5.6.4 Excel5000现场控制器( DDC)
现场控制器是EXCEL5000集散型控制系统的终端环节, 主要包括: XL600、 XL　500、 XL　100、 XL　50和XL　20系列控制器。它以　32位　1960或　16位　INTEL　180C188　CPU为核心, 配以适当的RAM、 EPROM和先进的FLASH存储器及I/O接口, 构成可编程的直接数字控制器, 所有现场控制机配有完善的控制组件, 既可独立工作, 也能够接受中央管理工作站的监督指导。现场控制机与其所控系统内的传感器、 执行器及被控设备组成了一个相对独立的控制单元。
5.6.5 带有LONBUS接口的 Excel500控制器
是可自由编程、 并可现场进行独立控制的直接数字控制器, 也可经C－BUS( 1Mbps) 总线连接进行中央控制。该控制器为模块化设计, 使系统及易于扩展, 又能根据用户的实际需要配置。Excel500控制器又可经二线LONBUS( 78kbps) 连接现场扩充式I/O模块实现较为分散的控制。
Excel500共由5个机箱组成, 由CPU模块, 电源模块, 通讯模块及最多16个I/O模块( 包括扩展型模块) , 128个输入输出点。每个控制器相同功能I/O模块最多为10块。
Excel500除了在HVAC控制方面的应用, 在能源管理上也有广泛应用, 包括优化的设备启/停, 夜间净化, 最大负荷控制等。
Excel500由基本的CPU模块及电源模块为基础,并装有先进的快速闪记忆体, 在实际应用中可任意按照实际需要加入以下4种功能模块,可组成一台完整的控制器。
类比输入模块(AI): 8个点,0~10VDC, 4~20mA, PT1000
类比输出模块(AO): 8个点,0~10VDC
数字输入模块(DI):12个点,1mA,24VDC或24VAC,max
数字输出模块(DO):5个继电器输出,1个常开触点输出, 230V, AC/2A
每块模拟输出和数字输出模块可带超驰控制开关以实现远方自动/手动控制切换。也可有发光二极管LED提供的状态显示和以亮度变化反应模拟输出的大小变化。
运用LonWorks技术, 经过Lonbus与扩充式输入/输出模块相连安装更加经济方便。
Excel500控制器具有以下主要的优点:
为16位的微处理器的全智能化现场控制器
平均无故障时间MTBF>12万小时(13.7)年下载
DDC间不需任何形式的管理站而能够直接通讯, 符合JGJ/T-92的规定。
DDC能够离开中央独立运行。
可使用手持终端在DDC进行显示和操作。
具有多种通讯端口, 如RS-485、 LonTalk及RS-232。
I/O点信号均为标准的工业标准信号。
DDC均采用独立供电, 外壳可靠接地。
控制器的模块数量能够根据物理输入/输出点来调整。
AI 点有累加输入功能, 可直接用于电度或流量等计算。
在控制器内, 每个输入点有小灯显示其运行的状态。
输出点能够有手动开关应急操作。
开关量的启/停能够经过时间程序计划来控制其何时启停。
弹性时间计划最长可达1年。
真正的双向交流,当通讯线中断时,余下的控制器间仍可进行数 据交换。
手提液晶体显示屏可在现场操作控制器, 包括显示点的数值和状态及向这些点发出指令。另一特点是可在系统中其中一个控制器上,利用此显示屏操作同一条总线上的另外一台控制器。
经LONBUS扩充式I/O模块和内部的插入式I/O模块可一起使用。
控制方便, 并带6行LED显示。
可经过手动操作器查看或修改单个DDC内或整条CBus上的DDC内的数 据、 参数, 设口令保护。
挂墙式或控制面板式安装。
经过调制解调器进行通讯。
FlashMemoryEPROM程序或CARE工程系统运行。
操作系统及控制程序可下载。
金制电容缓冲器72小时数据缓冲, 后备锂电池数据缓冲可大于60天。
模块故障, 发出报警。
可选手动超弛带反馈。
5.6.6 Excel 50 控制器
以微处理器为基础的可编程中小型直接数字控制器,用于建筑物设备管理。Excel50控制器对模拟信号或数字信号提供8个模拟输入和4个模拟输出, 和提供4个数字输入, 6个数字输出, 最大的容量22个物理点, 即可联接22个探测器, 开关、 操作器。可选的ExcelXI582操作员接口, 可进行问答式人机对话, 从而方便了对信息和控制数据的存取, 并供现场编程调试设定和维修之用。
模拟/数字输入(AI): 8点, 0~10V,2~10V, 4~20mA, NTC, PT1000模拟输入, 或接无源干触点数字输入 (AI/DI)
模拟/数字输出(AO): 4点, 0~10V DC模拟输出
数字输入(DI): 4点, 接无源干触点数字输入( DI〕
数字输出(DO):6点, 接继电器可数字输出240V, 2A
Excel 50控制器主要的优点:
√ 独立或联网操作
√ CARE生成应用程序
√ 低成本模块化设计
√ 有多种操作员接口
√ 点趋势
√ 72小时存储器备份
√ 报警处理功能
√ 后备电池保护RAM数据
5.7 末端装置(传感器、 执行器等)
所有末端装置都根据所应用的负荷进行选择, 装置包括以下内容:
5.7.1 风门执行器
所有风门执行器具备抗腐蚀的能力。所有执行器的尺寸都符合关于负荷和密封方面的要求。
全部风门执行器采用弹簧复位型, 并有足够的关闭力, 配有手动开关及开度定位组件。
新风机组采用开关型( ON/OFF) 执行器, 配有0－10VDC或ON/OFF阀位反馈。
5.7.2 座式调节型水阀门和执行装置
本系统DN150口径( 含DN150) 以内的调节型阀门均采用座式调节阀。
阀门具有等百分比的调节阀芯和可更新组合式密封填料, 以保证可维修性。
阀门是ANSI级别的, 可耐受必要的压力和温度。阀杆及阀芯用不锈钢做成, 聚四氟乙稀(
