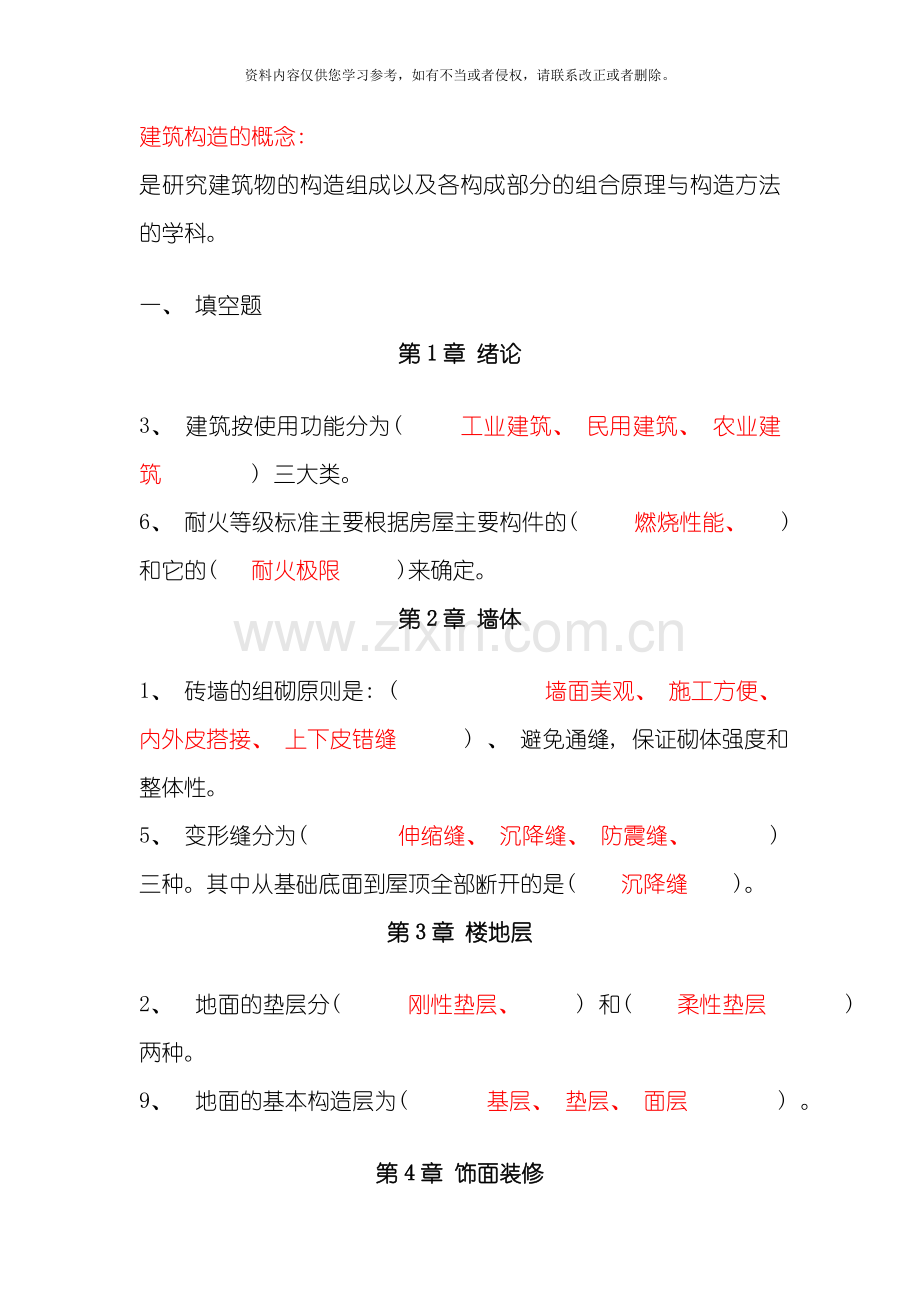

建筑构造的概念:
是研究建筑物的构造组成以及各构成部分的组合原理与构造方法的学科。

一、 填空题
第1章 绪论

3、 建筑按使用功能分为( 工业建筑、 民用建筑、 农业建筑 ) 三大类。
6、 耐火等级标准主要根据房屋主要构件的( 燃烧性能、 )和它的( 耐火极限 )来确定。
第2章 墙体

1、 砖墙的组砌原则是: ( 墙面美观、 施工方便、 内外皮搭接、 上下皮错缝 ) 、 避免通缝, 保证砌体强度和整体性。
5、 变形缝分为( 伸缩缝、 沉降缝、 防震缝、 )三种。其中从基础底面到屋顶全部断开的是( 沉降缝 )。
第3章 楼地层

2、 地面的垫层分( 刚性垫层、 ) 和( 柔性垫层 ) 两种。
9、 地面的基本构造层为( 基层、 垫层、 面层 ) 。

第4章 饰面装修
1、 饰面装修是对建筑物( 墙体 楼地面 顶棚 ) 三个主要部分进行的加工处理。
第5章 楼梯
1、 楼梯踏步尺寸的经验公式( g+2r=600～620mm ) 。
2、 双股人流经过楼梯时, 设计宽度为( 1100～1200mm ) 。
3、 现浇钢筋混凝土楼梯有( 板式、 ) 和( 梁板式 ) 两种。
4、 楼梯平台部位净高应不小于( mm 、 ) , 顶层楼梯平台的水平栏杆高度不小于( 1000mm ) 。
5、 楼梯中间平台宽度是指( 墙面 ) 至转角扶手中心线的水平距离。
6、 楼梯是建筑物的垂直交通设施, 一般由( 楼梯段 、 楼梯平台、 栏杆、 扶手 ) 等部分组成。
7、 现浇钢筋混凝土楼梯的结构形式有( 梁式楼梯、 ) 和( 板式楼梯 ) 。
8、 楼梯平台深度不应( 小于 ) 楼梯宽度。
9、 板式楼梯传力路线: 荷载→( 踏步板 ) →( 平台梁 ) →( 墙体 ) →( 基础 )
10、 台阶由( 平台、 ) ( 踏步 ) 组成。
11、 电梯由( 井道、 轿厢、 机房、 平衡重 ) 组成。
12、 常见的垂直交通设施有( 楼梯、 台阶、 坡道、 扶梯、 电梯 ) 。
13、 单股人流通行时梯段宽度( 不小于850、 ) mm
14、 室内楼梯扶手高度不小于( 900 ) mm, 顶层楼梯平台水平栏杆高度不小于( 1000 ) mm。
15、 踏步前缘应设置( 防滑条 ) , 距墙面或栏杆留不小于( 120 ) mm, 便于清扫。
16、 楼梯间有通行式和( 非通行式 ) 两种形式。
第6章 屋盖
6、 屋顶由( 屋面, 保温( 隔热) 层、 承重结构、 顶棚 ) 四部分组成。
7、 屋顶主要有( 平屋顶、 坡屋顶、 曲面屋顶 ) 三种形式。
第8章 基础

3、 按所用材料基础的受力特点分为( 刚性基础、 )和( 扩展基础 )。

二、 判断题
第1章 绪论

2、 建筑物的二级耐久年限为1 以上。( × )
第2章 墙体

1、 提高砌墙砖的强度等级是提高砖墙砌体的强度的主要途径。( √)
4、 伸缩缝和沉降缝即成能够不必断开。( × )
6、 构造柱属于承重构件, 同时对建筑物起到抗震加固作用。( × )
第3章 楼地层

1、 单梁式楼板就是板搁置在梁上, 梁搁置在墙或柱的构造形式。( √ )
2、 单向板单方向布置钢筋。( × )

第4章 饰面装修
1、 饰面装修主要有保护和美观两种作用。( × )
2、 实木架空木地板属于骨架基层。( √ )
3、 墙面抹灰的底灰又称为刮糙。( √ )
4、 火烧板属于天然石材。( × )
5、 环氧树脂自流平是塑料地面的一种。( × )
第5章 楼梯
1、 梁板式楼梯的踏步板受力钢筋应沿楼梯段的长度方向配置。( × )
2、 自动扶梯的坡度一般在30º左右。( √ )
3、 踏步面防滑条的两端距墙面或栏杆应留出不小于120mm的空隙。( √ )
4、 室外台阶由平台和踏步组成。( √ )
5、 单股人流通行时楼梯宽度应不小于1100mm。( × )
6、 在上楼时, 为了防止行人滑到宜在踏步前缘设置凸缘踏步。( × )
7、 楼梯各层平面图都是以该层楼面以上1m～1.2m处, 水平剖面向下剖视的投影图。( √ )
8、 小型装配式楼梯有墙承式和悬挑式两种。( √ )
第6章 屋盖
1、 无组织排水就是不考虑排水问题( × )
4、 泛水的高度是自屋面保护层算起高度不小于25mm。( × )
第8章 基础

4、 混凝土基础为柔性基础, 可不受刚性角的限制。( × )

三、 选择题
第1章 绪论

1、 建筑物最下面的部分是( C )
Ａ 首层地面 Ｂ 首层墙或柱 Ｃ 基础 Ｄ地基

2、 符合模数数列规定的尺寸为( B )
Ａ 构造尺寸 Ｂ 标志尺寸 Ｃ实际尺寸 Ｄ允许偏差值

3、 按建筑物主体结构的耐久年限, 二级建筑物为( 25年 )
Ａ 25～50年 Ｂ 40～80年 Ｃ 50～1 Ｄ 1 以上
第2章 墙体

2、 钢筋混凝土圈梁断面高度不宜小于( A )
A 180mm B 120mm C60mm D150mm

4、 ( B ) 的基础部分应该断开。
Ａ 伸缩缝 Ｂ沉降缝 Ｃ 抗震缝 Ｄ 施工缝

6、 如果室内地面面层和垫层均为不透水性材料, 其防潮层应设置在( A )
Ａ室内地坪以下60mm Ｂ室内地坪以上60mm Ｃ室内地坪以下120mm Ｄ室内地坪以上120mm

9、 散水宽度一般应为( B )
Ａ ≥80mm Ｂ ≥600mm Ｃ≥ mm Ｄ≥1000mm

第3章 楼地层

2、 无梁板柱网布置, 柱为( B )
A 6m B 8m C 12m

3、 单向板的受力钢筋应在( A ) 方向布置。
A 短边 B长边 C 任意方向

第4章 饰面装修
1、 架空木地板多采用( C ) 作为龙骨。
A 型钢 B铝合金 C方木 D薄壁型钢

2、 墙面抹灰的中灰层的作用是( C ) 。
A基层粘结 B初步找平 C进一步找平 D装饰美观

3、 氟碳树脂属于( B ) 饰面。
A刷浆 B涂料 C油漆

第5章 楼梯
1、 楼梯的适用坡度一般不宜超过( B )
A 30º B 45º C60º

2、 楼梯段部位的净高不应小于( A )
A 2200mm B mm C 1950mm

3、 踏步高不宜超过( A ) mm
A 180 B 310 C 210

4、 楼梯栏杆扶手的高度一般为( B ) mm
A 850 B 900 C 1100

5、 平台梁间的距离超过( C ) mm时, 宜用板式楼梯。
A B2500 C 3000
6、 楼梯从安全和适用角度考虑, 常采用的较合适的坡度是( C )
Ａ 10°～20° Ｂ 20°～25° Ｃ 26°～35° D 35°～45°

7、 从楼梯间标准层平面图上, 不可能看到( C )
Ａ 二层上行梯段 Ｂ 三层下层梯段 Ｃ 顶层下行梯段 Ｄ 二层下行梯段

8、 下列踏步尺寸不宜采用的宽度与高度为( D )
Ａ 280mm×160mm Ｂ 270mm×170mm Ｃ 260mm×170mm Ｄ 280mm×220mm

9、 坡道的坡度一般控制在( C ) 度以下。
Ａ 10 Ｂ 20 Ｃ 15 Ｄ 25

10、 小开间住宅楼梯, 其扶手栏杆的高度为( A ) mm
Ａ 1000 Ｂ 900 Ｃ 1100 Ｄ1200

11、 在住宅及公共建筑中, 楼梯形式应用最广的是( B )
Ａ 直跑楼梯 Ｂ 双跑平行楼梯 Ｃ 双跑直角楼梯 Ｄ扇形楼梯

12、 在楼梯组成中起到供行人间歇和转向作用的是( B )
Ａ 楼梯段 Ｂ 中间平台 Ｃ 楼层平台 Ｄ 栏杆扶手
第6章 屋盖

1、 平屋顶屋面排水坡度一般见( A )
A 2%～5% B 20% C 1 : 5

5、 刚性防水屋面分仓缝宽为( B ) mm左右
Ａ 10 Ｂ 20 Ｃ30
第8章 基础

1、 当建筑物为柱承重且柱距较大时宜采用( A )
A 独立基础 B 条形基础 C 井格式基础 D 筏片式基础

3、 间隔式砖基础大放脚台阶的宽高比为( A )
A 1 : 5 B 1 : 2 C 1 : 1

12、 属于柔性基础的是( D )
Ａ 砖基础 Ｂ 毛石基础 Ｃ 混凝土基础 Ｄ钢筋混凝土基础

五、 简答题
第1章 绪论

1、 影响建筑构造的因素, 包括哪三个方面?
①结构上的作用; ②自然界的其它因素; ③各种人为因素。

2、 民用建筑主要由那几个部分组成的?
基础、 墙或柱、 楼地面、 屋面、 门窗、 楼梯。

3、 对剪力墙的要求?

剪力墙的厚度一般不小于200mm, 混凝土的强度等级不低于C30, 配置双排密集的钢筋网, 必须整体浇筑, 且对开设洞口有严格限制。

第3章 楼地层

1、 现浇钢筋混凝土楼板有什么特点?
现浇钢筋混凝土楼板是在施工现场将整个楼板浇筑成整体。这种楼板整体性好, 并有利于抗震, 防水性好, 成型自由, 但现场湿作业量大, 劳动强度大, 模板用量大, 施工速度较慢, 受施工季节的影响较大。主要适用于平面布置不规则、 尺寸不符合模数要求或管道穿越较多的楼面, 以及对整体刚度要求较高的高层建筑。
第5章 楼梯

1、 现浇钢筋混凝土楼梯、 板式楼梯和梁板式楼梯的不同点是什么?
不同点: 板式: ( 1) 平台梁之间梯段为倾斜的板式结构; ( 2) 平台梁之间的水平距离≤3000mm。 梁板式: ( 1) 在平台梁之间用倾斜的梁连接, 踏步板搁置在斜梁上。( 2) 平台梁之间的水平距离>3000mm。

2、 提高楼层净空高度的措施有哪些?
①改用长短跑楼梯; ②下沉地面; ③综合法( 既采用长短跑楼梯又下沉地面) ; ④提高底层的层高; ⑤不设平台梁。

第6章 屋盖
3、 什么是无组织排水和有组织排水? 什么情况下要有组织排水? 为什么?
无组织排水: 雨水经屋檐直接自由落下, 也称自由落水。
有组织排水: 在屋顶设置天沟, 将雨水导入雨水管后排出建筑物的排水方式。
当建筑物较高或年降雨量较大时采用有组织排水。否则将出现屋檐雨水凌空而降, 不但噪声很大, 而且雨水四溅危害墙身和环境。

4、 刚性防水屋面防水材料的性能如何改进? 为什么要设分仓缝?
( 1) 加防水剂; ( 2) 加泡沫剂; ( 3) 提高密实性
为了防止因温度变化产生的裂缝无规律的开展, 一般刚性防水层应设置分仓缝。
第8章 基础

1、 进行刚性基础的扩展基础的特点比较?
刚性基础: ( 1) 用刚性材料制造; ( 2) 受刚性角限制; ( 3) 基础放脚高、 体积大、 埋置深。
扩展基础: ( 1) 基础中配置钢筋抵抗拉应力; ( 2) 不受刚性角限制; ( 3) 放脚矮、 体积小、 挖方少。

2、 简述地下室外墙垂直防潮的做法?
( 1) 水泥砂浆砌筑并做到灰缝饱满。( 2) 外墙面1 : 3水泥砂浆抹20mm厚。( 3) 刷冷底子油一道, 热沥青两道。

3、 什么基础的埋置深度? 影响基础埋置深度的因素有哪些?
由设计室外地坪到基础底面的距离称为基础埋置深度。影响因素: ( 1) 建筑物的类型和用途; ( 2) 建筑物的荷载大小和性质; ( 3) 工程地质和水文地质条件; ( 4) 相邻建筑物基础影响; ( 5) 土的冻胀和融陷影响。

六、 设计实例
某三层单元式住宅楼, 砖混结构, 墙体厚度为hw=240mm, 层高为H=3000mm, 室内外高差700mm。在满足规范要求的情况下, 力求楼梯使用舒适、 占用建筑面积最小, 请完成以下楼梯的尺寸计算: 楼梯间轴线间宽度B( 轴线以墙体中心线为准, 余同) , 楼梯间轴线间长度L, 一层各梯段的踏步尺寸( 宽b1,b2,…、 高h1,h2,…) , 标准层等跑梯段的踏步尺寸( 宽b、 高h) 以及楼梯间入口高度Hr、 地面高差Hc( 注: 为方便施工, 以上数据均采用5mm为基本模数; 楼梯扶手宽度为hf=100mm) 。依据计算结果, 完成以下: 注写标准层楼梯间平面图的标示尺寸, 绘制一~三层楼梯间剖面图的梯段部分( 不含扶手) , 注写楼梯间剖面图的标示尺寸[梯段部分尺寸按照h×n=Hx,b×(n-1)=Bx注写]、 标高。1.假设一层采用降楼梯间标高, 三不等跑楼梯, 踏步高度采用最大值175mm。为了保证入口高度大于 mm, 即: (n1+ n2) ×175-300≥ , 其中300为楼梯平台梁的高度; n1、 n2分别为第一、 梯段二跑数, 且为整数。
则: (n1+ n2)=⌈( +300)/175⌉=14跑。
为了保证楼梯使用舒适, 则: h1=h2=( +300)/14≈165mm。
2．由室内外高差700mm, n1+ n2=14。即: n1×165≤700, n2=14- n1。
则: n1=4跑, n2=10跑。
可得: Hr=( n1+ n2) ×h1-300= ≥ , Hc=700- n1×165=40≥0。
3．由n2=10, h2=165mm, 即梯段二由±0.000抬升至1.650。
则: 第三梯段抬升高度H3=3000-1650=1350。
为保证楼梯舒适度, 第三梯段踏步高度采用最小值150mm,即h3=150。
则: n3= H3/h3=1350/150=9跑。
同理: 标准层梯段踏步高h=150, 踏步数n= ½H/150=1500/150=10跑。
4.对比n1,n1,…, 其中10跑为最大值。为保证楼梯间占用建筑面积最小, 且保证踏步宽度的一致性, b1,b2, b3, b均取最小值260mm, 即: b1=b2=b3=b=260mm。
5.楼梯间轴线间宽度最小值为两个墙半宽、 两个梯段净宽、 两个扶手半宽以及最小梯井宽之和, 即B=hw+ mm+hf+60mm=2400mm。
楼梯间轴线间长度最小值为两个墙半宽、 两个最小平台宽以及梯段二水平投影长度之和, 即L= hw+2×1200mm+(10-1) ×b2=4980mm。
绘图如下:
